Ang mga scaffold coupler , na ginagamit upang ikonekta ang mga tubo ng bakal kapag nagtatayo ng mga scaffold, at mga konektor sa pagitan ng mga tubo ng bakal at iba pang mga istraktura, ay malawakang ginagamit sa iba't ibang uri ng mga proyekto ng scaffolding . mayroong karaniwang mga pamantayan sa Europa at pamantayang Hapon. Ek bilang China nangunguna sa scaffolding coupler supplier , tumuon sa pagpapakilala sa European Standard Scaffold Fasteners upang matugunan ang paggamit ng mga sumusunod na bansa, Austria, Belgium, Cyprus, Czech Republic, Denmark, Estonia, Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembour Poland, Portugal, Slovakia, Slovenia, Spain, Sweden, Switzerland at United Kingdom.

Sa pahinang ito ：

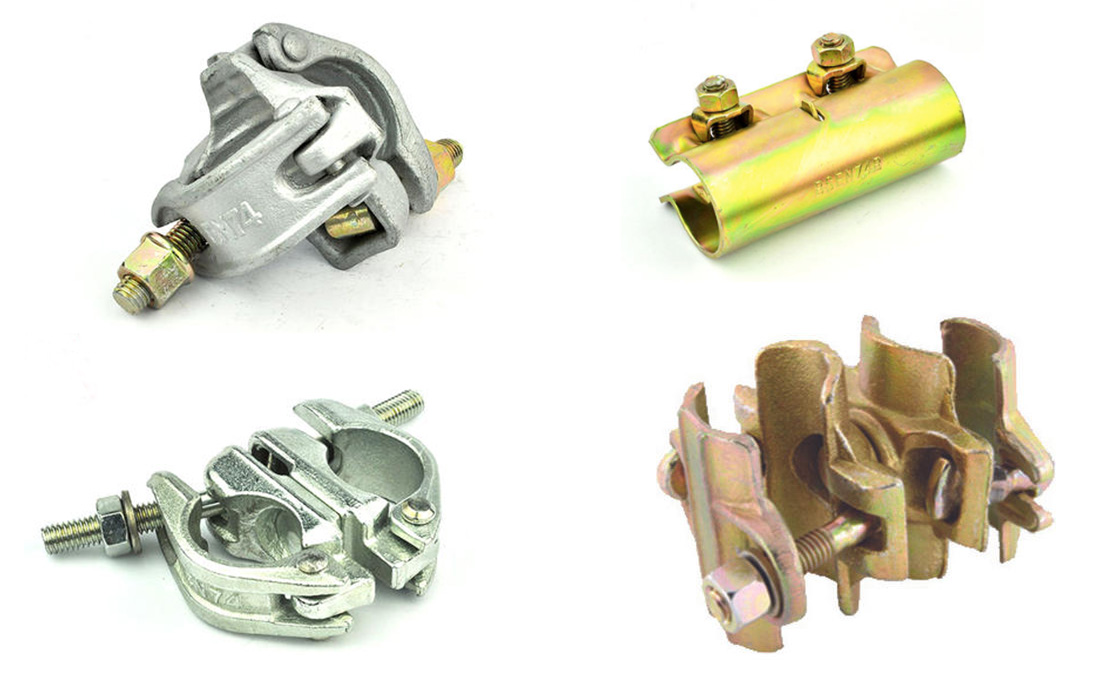

Mga uri ng scaffolding Coupler

Kanang anggulo ng anggulo (dobleng coupler, naayos na coupler). Karamihan sa ginagamit sa scaffolding. Ang Swivel Coupler, na kung saan ay ang pinaka -kakayahang umangkop sa tatlong karaniwang mga coupler ng scaffolding. Ang manggas na Coupler na ginamit para sa magkasanib na koneksyon ng puwit ng dalawang mga tubo ng bakal na scaffolding , pangunahin ang mga vertical na tubo, pahalang na tubo, at mga dayagonal braces.

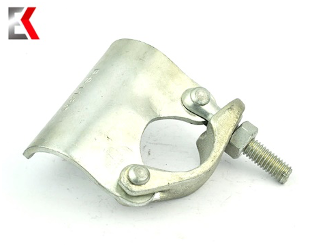

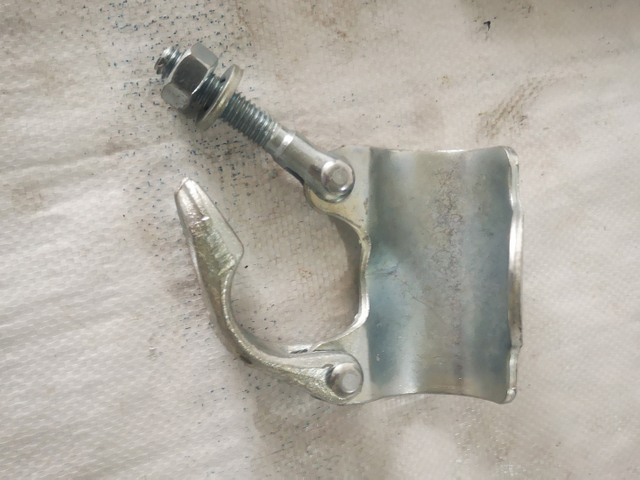

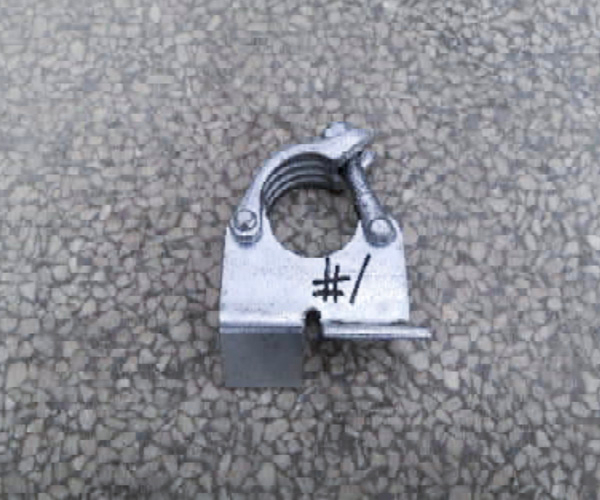

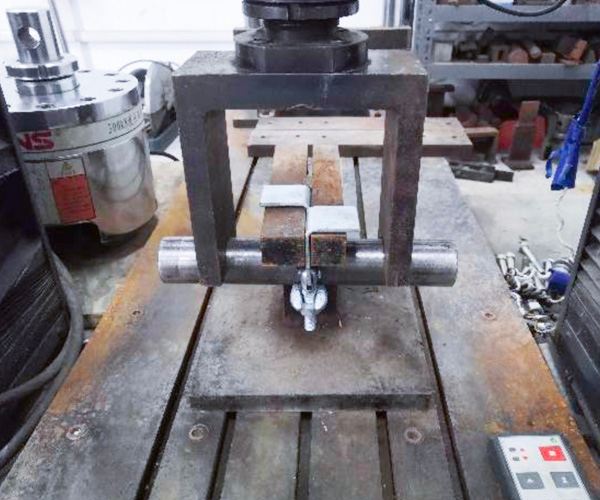

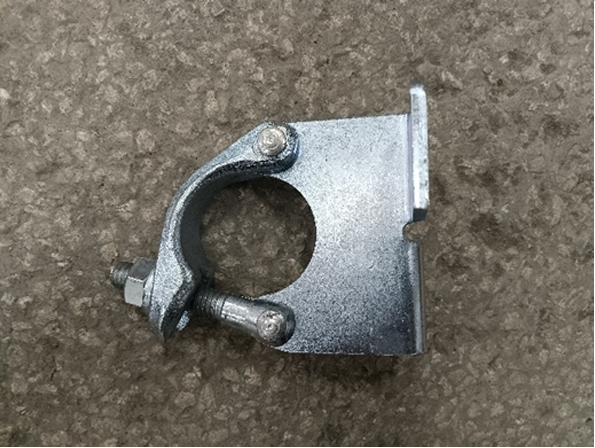

I -drop ang forged board na nagpapanatili ng coupler

Ayon sa British Standard, EN74-1: 2005, ang mga scaffold coupler ay maaaring nahahati sa sumusunod na apat na uri batay sa mga senaryo ng paggamit:

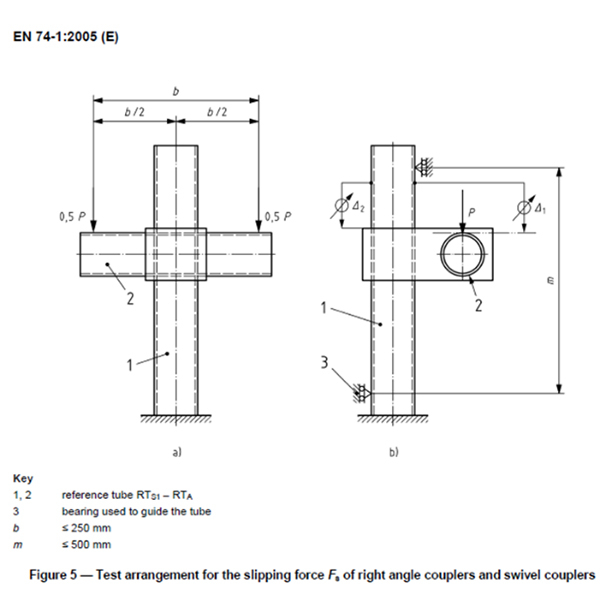

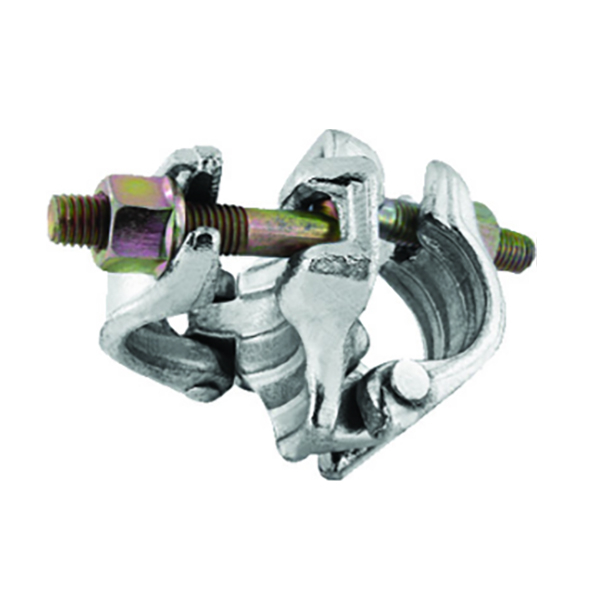

Tamang anggulo ng anggulo

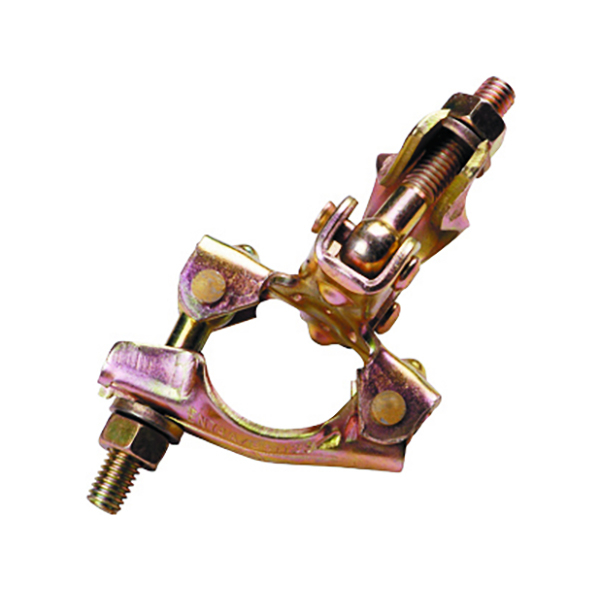

Right Angle Coupler: Kilala rin bilang Double Coupler o naayos na Coupler, ay karaniwang ginagamit upang ayusin ang pipe nang patayo at matatag, na tinanggal ang posibilidad ng mga tubo ng bakal na dumulas. Umaasa ito sa alitan sa pagitan ng coupler at ng bakal na pipe upang ilipat ang pagkarga. Tulad ng koneksyon ng vertical rod at ang malaking crossbar, ang malaking crossbar at ang maliit na crossbar ng scaffolding.

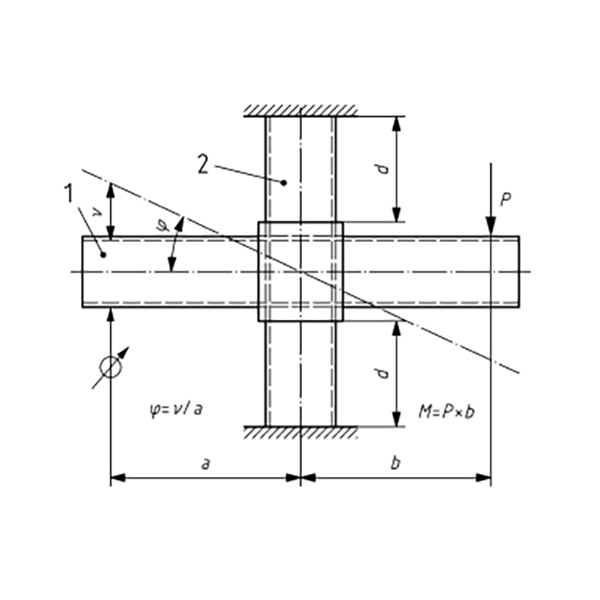

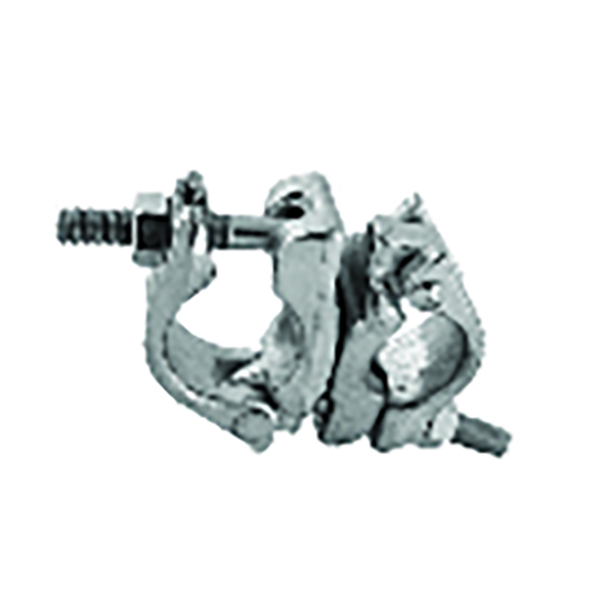

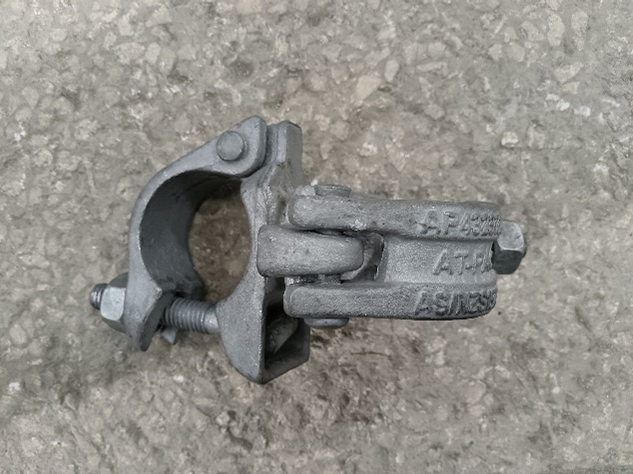

Swivel Coupler

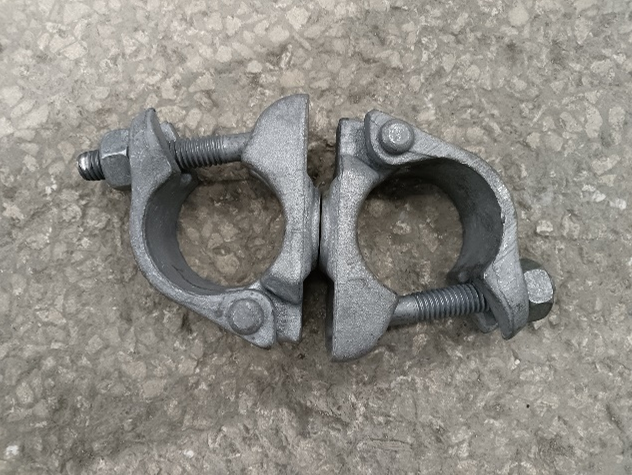

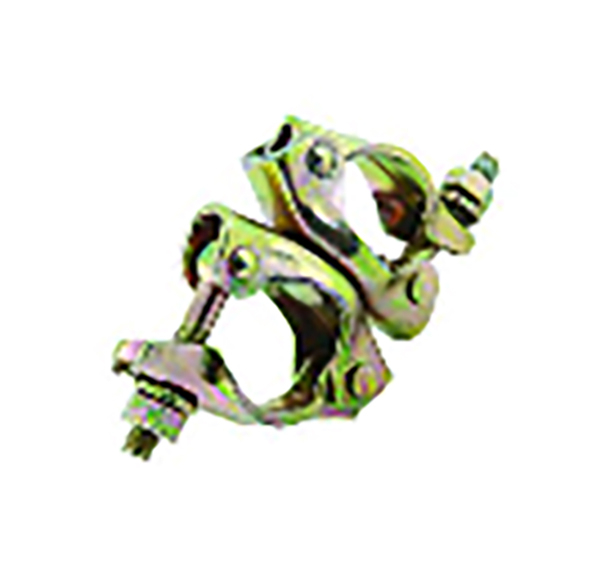

Swivel Coupler: Ginamit para sa cross-connection at pag-fasten ng dalawang scaffolding steel pipe sa anumang anggulo. Nag -uugnay at nag -aayos ng dalawang sangkap at maaaring paikutin nang madali upang mapadali ang konstruksyon.

Parallel Coupler

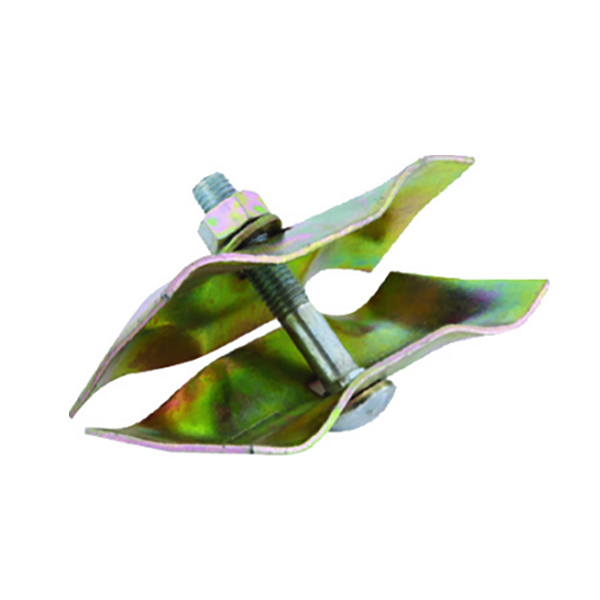

Parallel Coupler: Ginamit para sa pag -aayos ng dalawang kahanay na scaffolding na mga tubo ng bakal, higit sa lahat na ginagamit para sa pag -fence ng bakod.

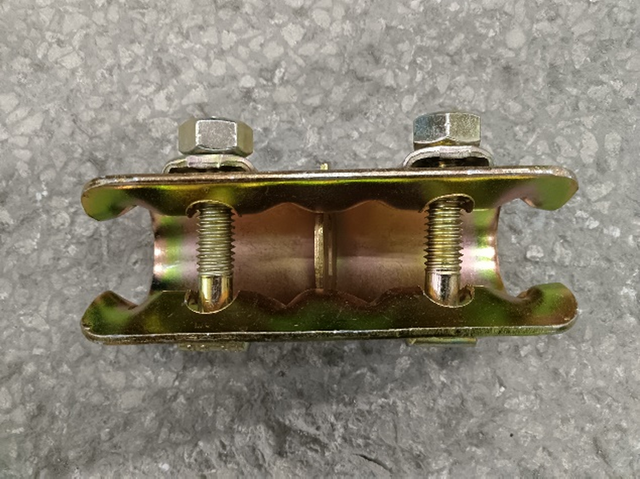

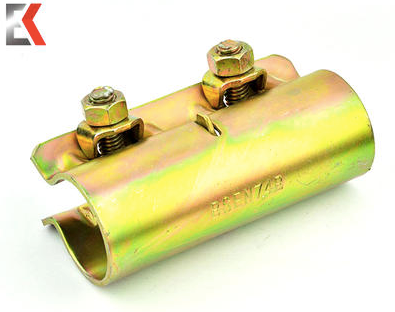

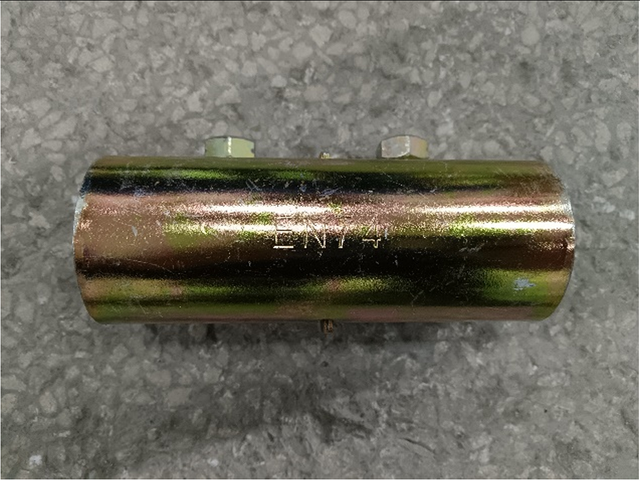

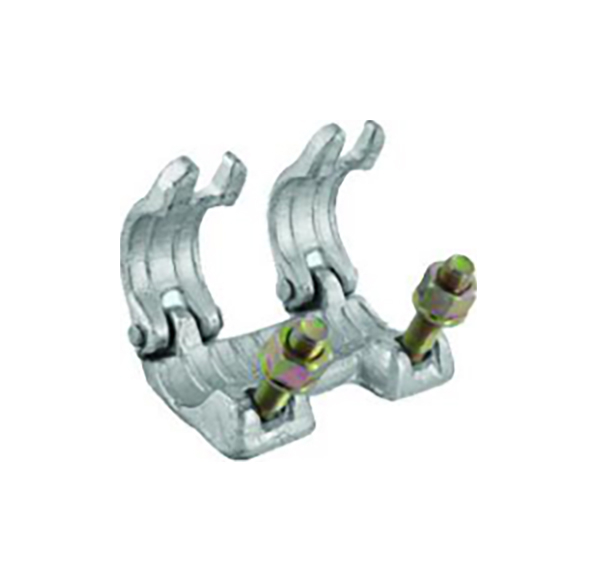

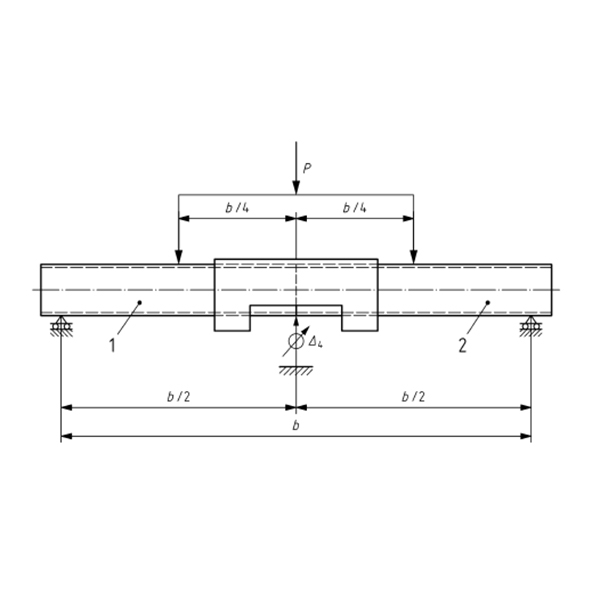

Sleeve Coupler Sketch

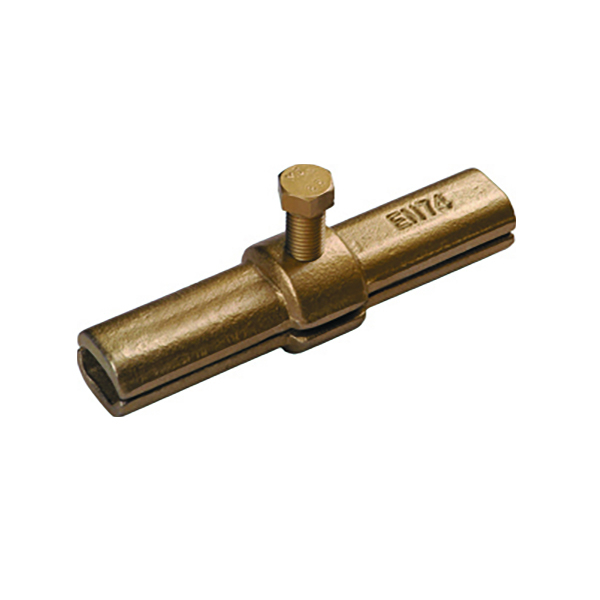

Ang Sleeve Coupler Sketch ay karaniwang ginagamit upang ikonekta ang dalawang tubo ng bakal na mahigpit upang gawin itong isa. Ang Sleeve Coupler Sketch ay maaaring gumawa ng para sa mga pagkukulang ng isang pipe ng bakal na masyadong maikli.

Ayon sa mga kinakailangan at mga senaryo ng paggamit ng iba't ibang mga bansa, ang mga coupler ng scaffold ay maaaring nahahati sa mga sumusunod na uri:

Pangunahing ginagamit para sa mga sistema ng scaffolding na ginamit sa mga bansa sa UK at Komonwelt.

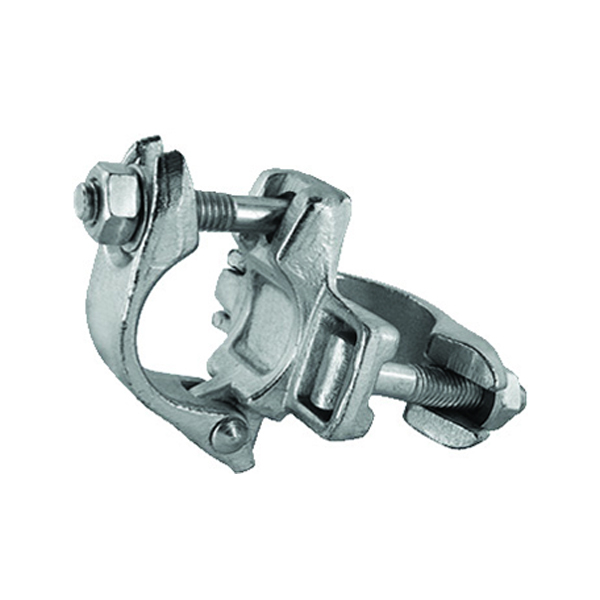

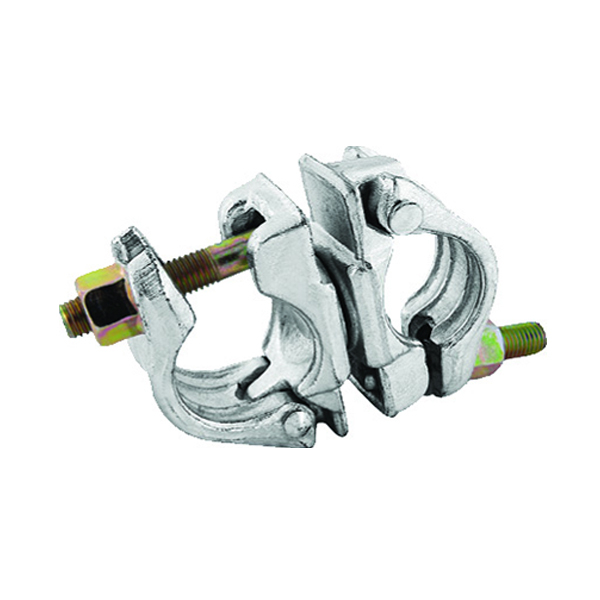

Uri ng British:

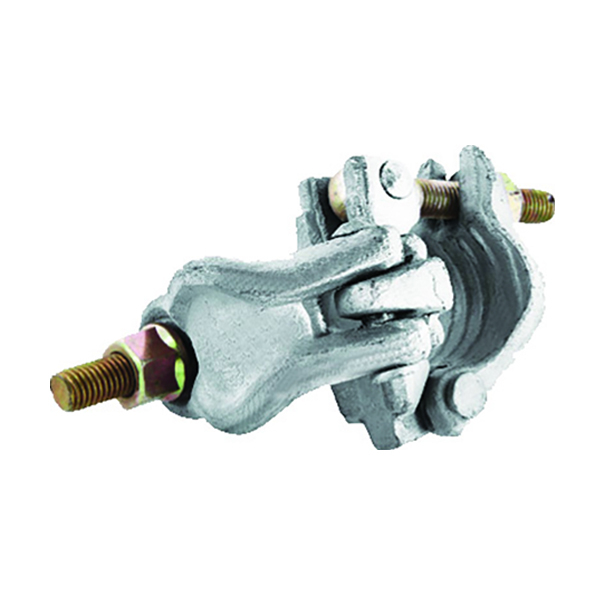

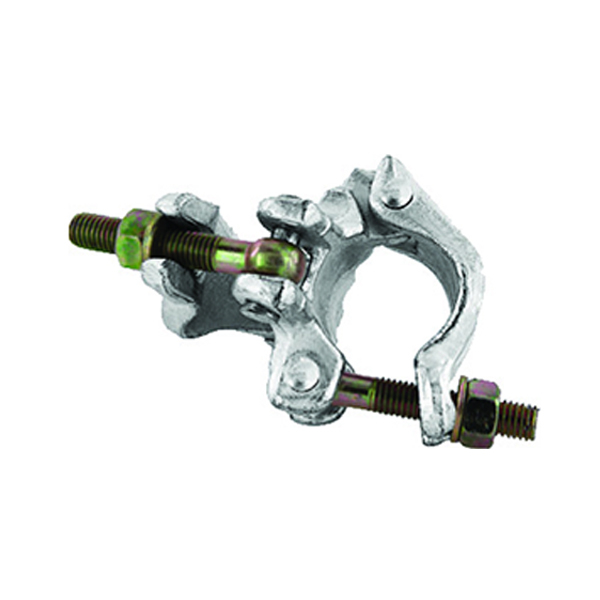

Uri ng Amerikano:

Pangunahing ginagamit sa scaffolding system ng Estados Unidos.

Uri ng Aleman ：

Pangunahin na ginagamit sa sistema ng scaffolding ng Aleman.

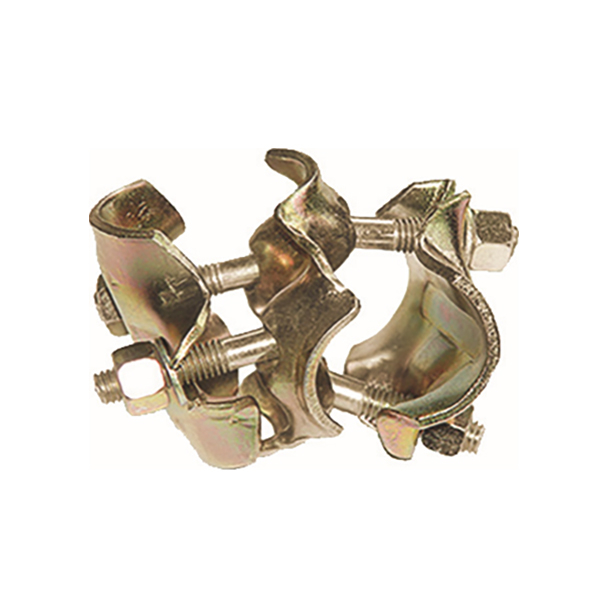

Uri ng Italyano ：

Pangunahing ginagamit para sa mga sistema ng scaffolding sa Italya.

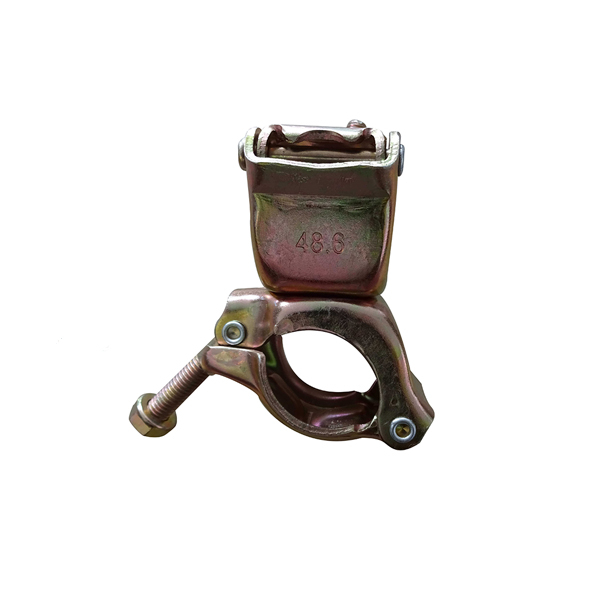

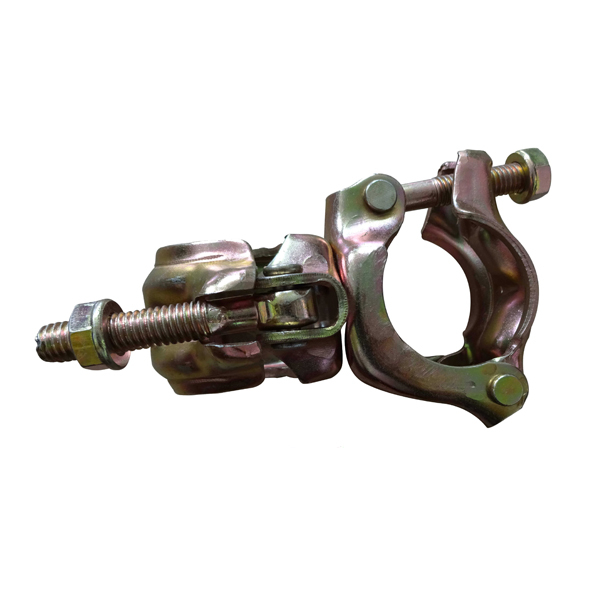

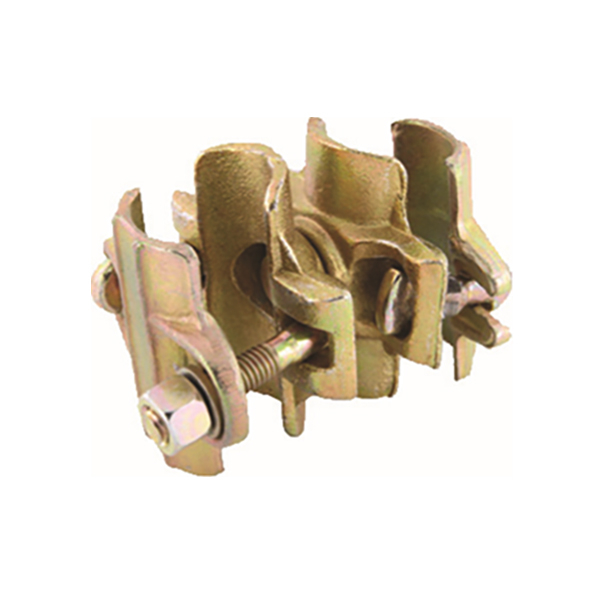

Hapon, Korean type ：

Pangunahing ginagamit para sa mga sistema ng scaffolding sa Japan at Korea.

Ayon sa iba't ibang mga proseso ng produksyon, higit sa lahat ang sumusunod na tatlong uri:

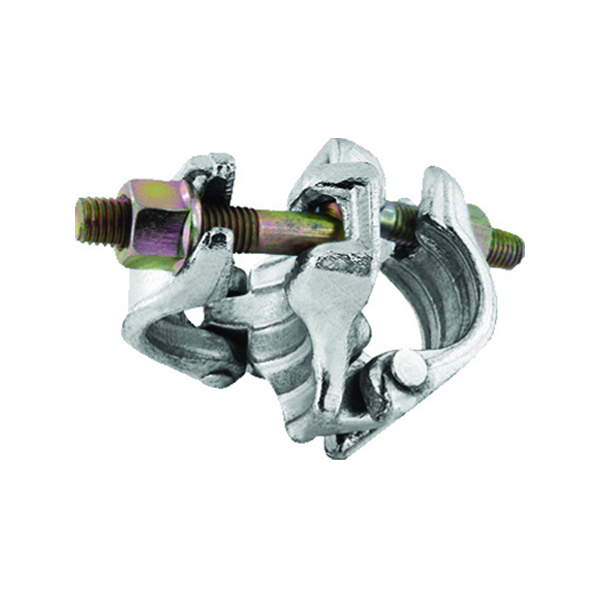

Forged Scaffolding Couplers ： Ang proseso ng paggawa na ito ay maaaring humantong sa isang resulta na ang katigasan ng scaffold coupler ay garantisado habang tinitiyak ang lakas. Ito ay kung saan ang forged scaffold coupler ay higit na mataas sa pinindot na coupler at casting coupler. Gumamit ng isang mataas na dalas ng electric furnace upang painitin ang carbon na istruktura na bakal ng kaukulang detalye sa estado ng austenite sa 950 ° -1050 ° C, at sumailalim sa isang beses na pag-alis ng 300-600KN upang mapagbuti ang istraktura at mekanikal na mga katangian nito, mapabuti ang katigasan ng produkto at protektahan ang lakas nito.

Forged Scaffolding Coupler ：

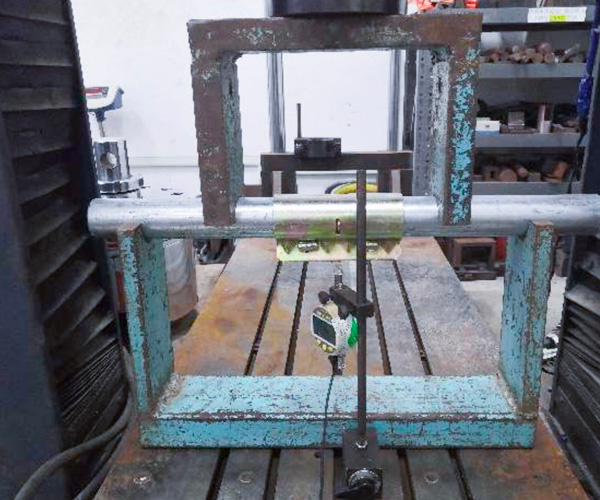

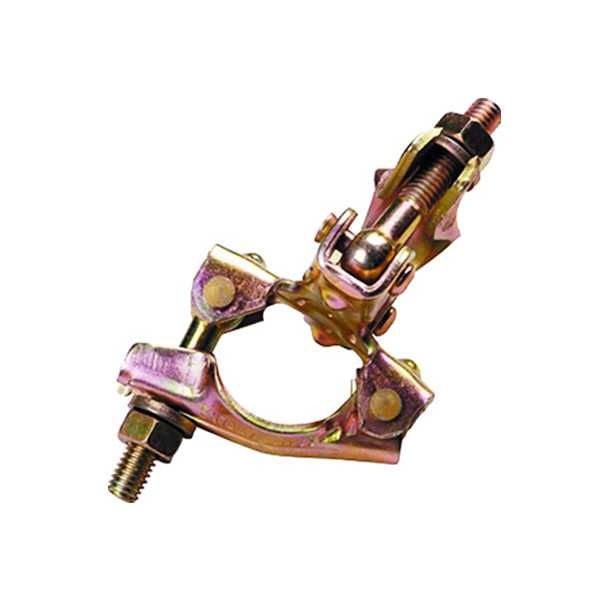

Pinindot ang mga coupler ：

Pressed Coupler ： Kumpara sa Forged Coupler, ang Pressed Coupler ay may kalamangan sa presyo at lalo na bumubuo para sa ilang mga produkto na bakante na hindi maaaring magawa sa pamamagitan ng pag-alis ng proseso, gumamit ng Q235, Q355, SPHC at iba pang mga marka ng mga plate na bakal, naproseso sa mga coupler na nakakatugon sa mga kinakailangan ng BS EN74-1: 2005 sa pamamagitan ng pagputol, pagbubuo ng paghuhulma, pag-galvanizing, pagpupulong at iba pang mga pagproseso. Kung ikukumpara sa mga forged coupler, mayroon itong isang tiyak na kalamangan sa presyo, at bumubuo din ito para sa agwat ng produksyon na hindi maisasakatuparan ng ilang mga coupler na nakakalimutan na teknolohiya.

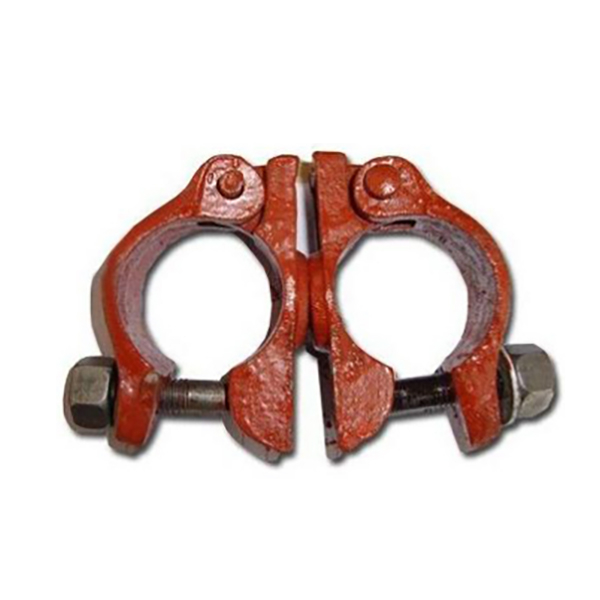

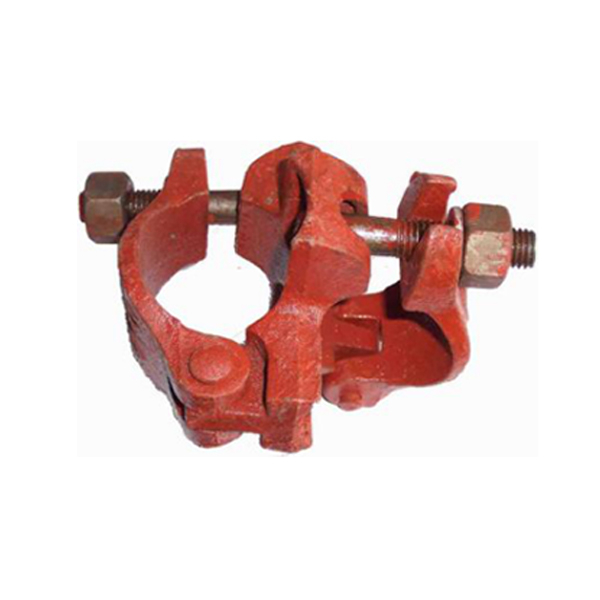

Casting Coupler ：

Ang Casting Couplers ： Kahit na ang Casting Scaffold Coupler ay may mataas na tigas na ang mga pagkukulang nito ng hindi magandang katigasan na hindi maaaring pagtagumpayan sa wakas ay humantong sa isang pagbagsak sa pagbabahagi ng merkado sa bawat taon. Init ang tanso at bakal sa isang likidong estado, ibuhos ito sa isang paghahagis ng amag, cool na natural, at pagkatapos ay magtipon ay may mga katangian ng mataas na kahusayan sa paggawa, mabilis na pag -ikot ng produksyon at mababang gastos. Dahil sa hindi masusukat na mga katangian ng castings: mataas na tigas ngunit hindi magandang katigasan, ang pagbabahagi ng merkado ay bumababa sa bawat taon.

Ayon sa iba't ibang mga paggamot sa ibabaw, nahahati ito sa sumusunod na tatlong kategorya:

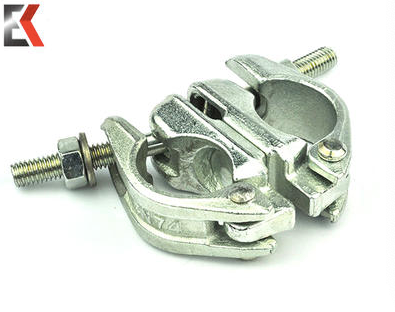

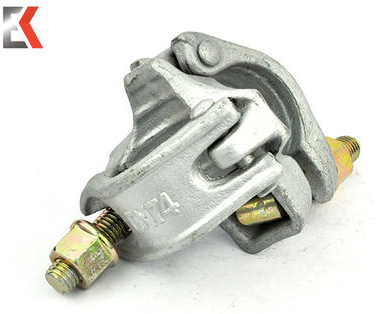

1.Hot-Dip Galvanized Coupler: Pagkatapos ng pagbagsak, pag-pick, paglubog, at pagpapatayo, ang mga scaffold coupler ay nalubog sa tinunaw na solusyon ng zinc para sa isang tiyak na tagal ng oras at pagkatapos ay kinuha.

2.Electro-galvanized Couplers: Ang mga electro-galvanized coupler ay mga scaffold coupler na kailangang maproseso sa pamamagitan ng pagbagsak at pag-pick sa mga kagamitan sa electrolysis, pagkatapos ay ilagay ang mga ito sa isang solusyon ng zinc salt, at pagkatapos ay ikonekta ang negatibong elektrod ng electrolysis na kagamitan; Maglagay ng isang zinc plate sa kabaligtaran ng piraso at ikonekta ito sa positibong elektrod ng aparato ng electrolysis, i -on ang kapangyarihan, at gamitin ang paggalaw ng direksyon ng kasalukuyang mula sa positibong elektrod hanggang sa negatibong elektrod upang unti -unting magdeposito ng isang layer ng sink sa ibabaw ng coupler.
3.Hight Protected Paint Coupler: Ang Spray Paint ay isang pamamaraan ng patong na na -spray sa pamamagitan ng isang spray gun o isang disc atomizer, na nagkalat sa uniporme at pinong mga patak sa pamamagitan ng presyon o sentripugal na puwersa, at inilapat sa ibabaw ng coupler.

Ang mga sumusunod ay ang mga karaniwang bahagi na ginamit sa pagbabawas: tornilyo, nut, gasket at iba pang impormasyon:

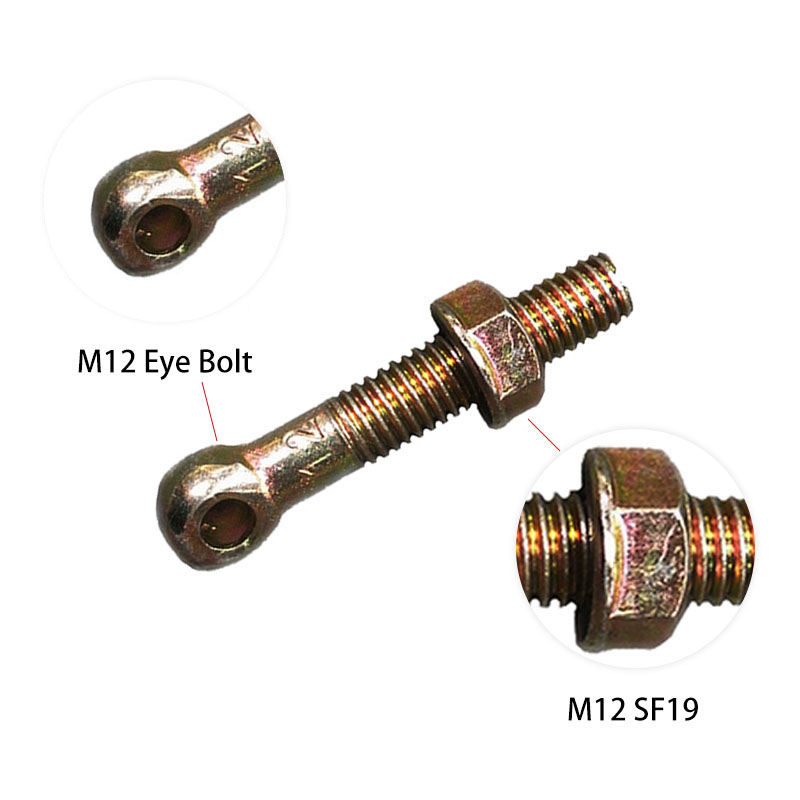

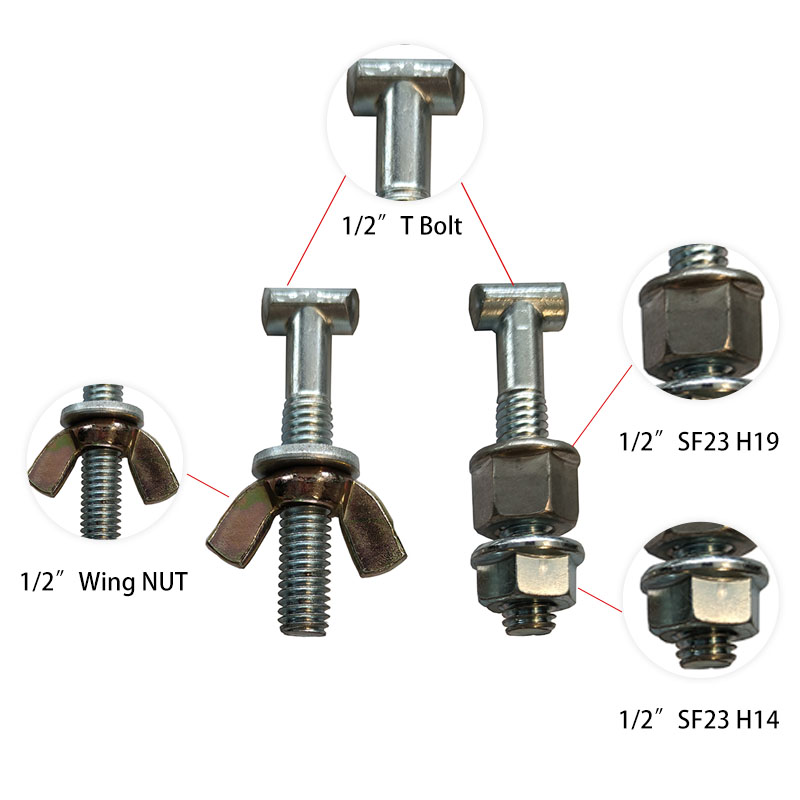

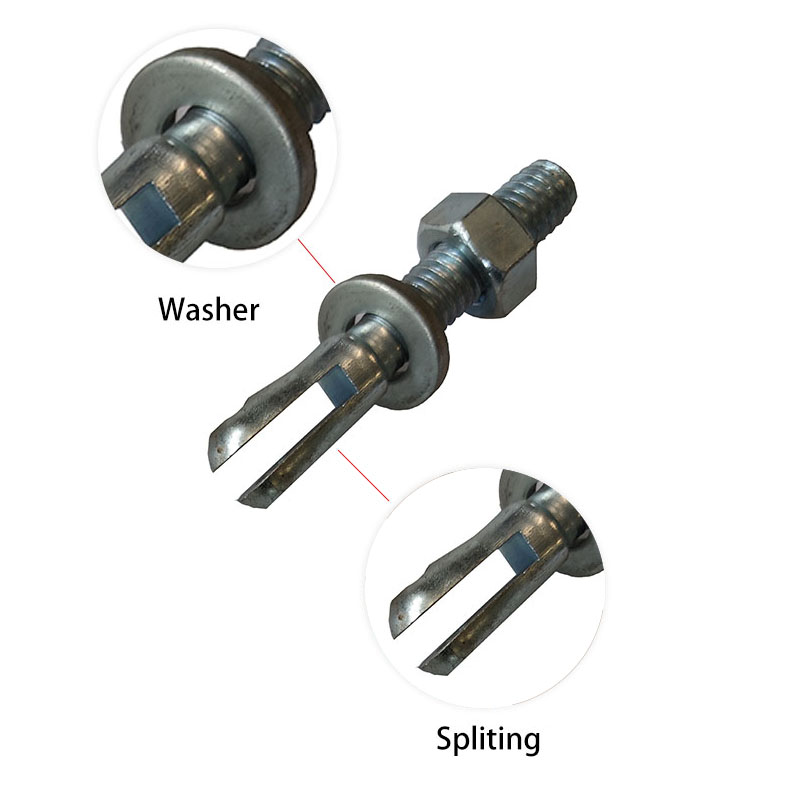

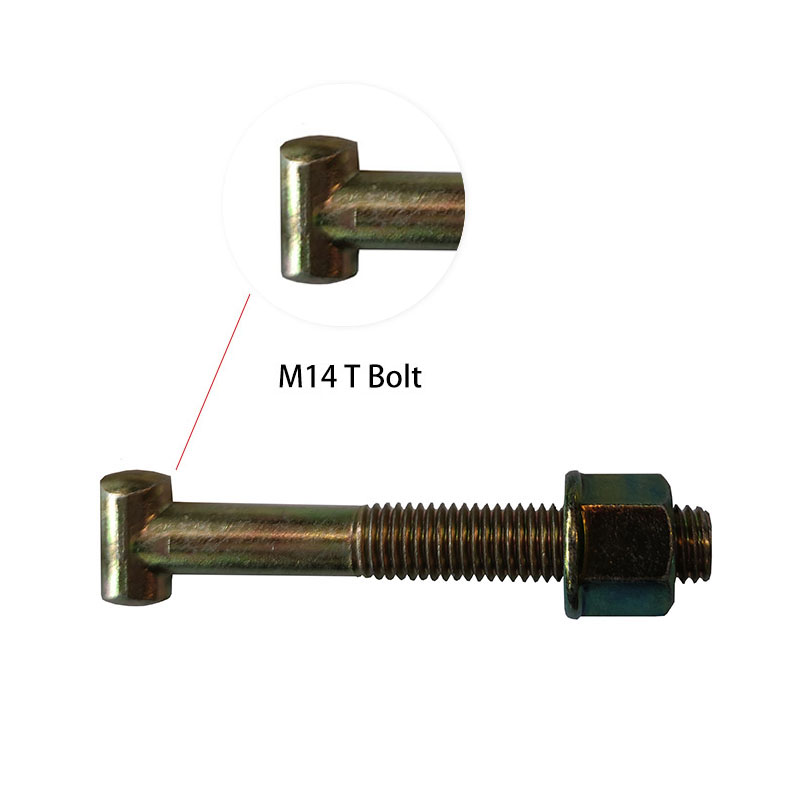

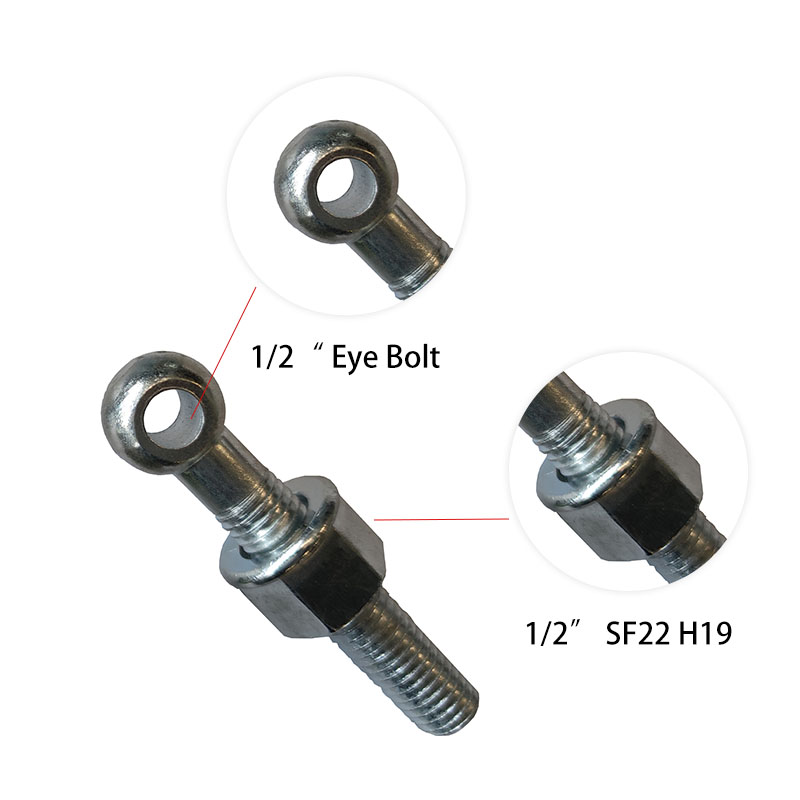

Karaniwang uri: T-bolt, eye bolt, paghahati ng pagtatapos ng bolt. Ang mga diametro ng anim na karaniwang coupler bolts, ang epektibong haba ng mga bolts at ang naaangkop na mga bansa ay ang mga sumusunod:

CommonType ： Hexagon nuts, wing nuts, flange nut.
Ayon sa laki ng mga wrenches sa iba't ibang mga bansa, ang karaniwang laki ng coupler nut ay 19mm, 21mm, 22mm, at 23mm. Kabilang sa mga ito, ang 19mm nuts ay karaniwang ginagamit sa mga scaffolding coupler sa Japan, South Korea at ilang mga bansa sa Timog Silangang Asya, ang 21mm nuts ay karaniwang ginagamit sa mga kaugnay na coupler sa United Kingdom at Commonwealth na mga bansa, at ang 22mm nuts ay angkop para sa mga sistema ng scaffolding sa Estados Unidos, Alemanya at ilang mga bansa sa Europa. , At ang 23mm nuts ay pangunahing ginagamit sa Australia.

Ang diameter ng bolt at lapad ng yunit at taas ng mga karaniwang hexagon nuts ay ipinapakita sa sumusunod na talahanayan:

Lapad sa buong flat para sa hexagon nut, at paggamit ng mga bansa
Lapad	21	United Kingdom at ang Komonwelt ng mga Bansa
Lapad	22	USA, Alemanya at ilang mga bansa sa Eurupean
Lapad	23	Australia
Lapad	19	Japan, South Korea at ilang mga bansa sa Timog Silangang Asya

	Bolt Dia.	Lapad sa buong flat	Taas	Lapad sa buong flat	Taas	Lapad sa buong flat	Taas
Hexagon nut	1/2 '	S21	H11	S22	H11	S23	H11
Hexagon nut		SF21	H14	SF22	H14	SF23	H14
Hexagon nut		SF21	H19	SF22	H19	SF23	H119
Hexagon nut		S21	H15
Hexagon nut	M14	S22	H11	S23	H11
Hexagon nut		SF22	H14	SF23	H14
Hexagon nut		SF22	H19	SF23	H119
Hexagon nut	M12	SF19	H9
Wing nut	1/2

	Dia.	Mabisang haba / haba ng bolt	Gumamit
T-bolt	1/2	75-88	United Kingdom at ang Komonwelt ng mga Bansa
	M14	75-87	USA, Alemanya at ilang mga bansa sa Eurupean
	M14	98-110	USA, Alemanya at ilang mga bansa sa Eurupean
Eye Bolt	1/2	67-86	United Kingdom at ang Komonwelt ng mga Bansa
	M12	57-73	United Kingdom at ang Komonwelt ng mga Bansa
	M14	70-90	USA, Alemanya at ilang mga bansa sa Eurupean
Paghahati ng pagtatapos ng bolt	1/2	45-82	Para sa Putlog Coupler, BRC, atbp.

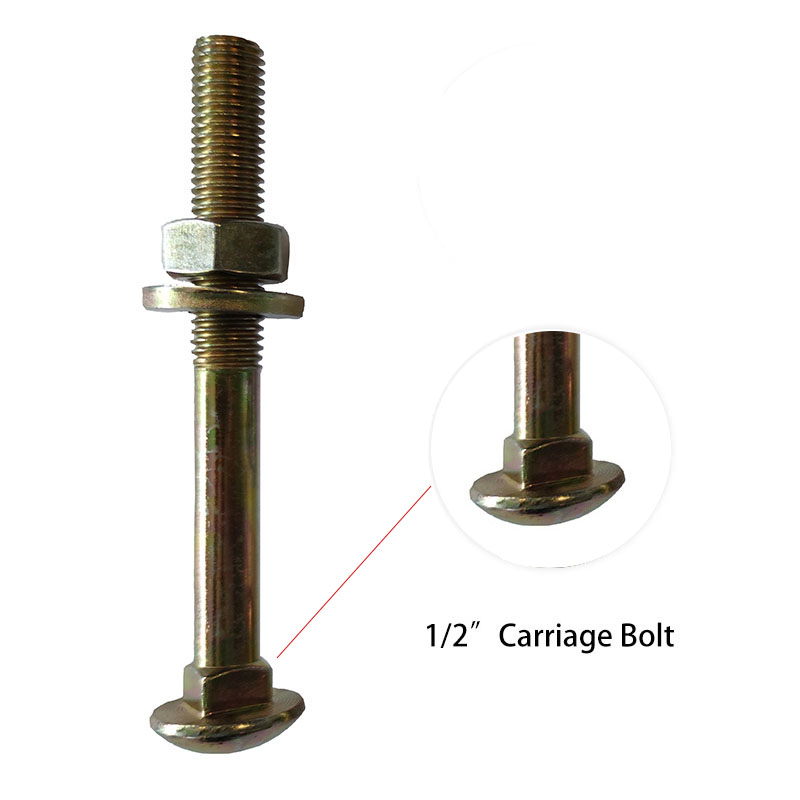

Bolt ng karwahe	1/2	116-125	Para sa tubo panlabas na salansan, unibersal na salansan, atbp.
Bolt ng karwahe	1/2	85-92
Hexagon Bolt	M16	72-80	Para sa Girder Coupler, DF Joint Pin
Flat T-bolt	1/2	66-76	Para sa mga Italian Coupler

Ang kapal at panloob/panlabas na diameter ng washer ay ang mga sumusunod:

Kapal

Panloob / panlabas na dia.

Washer

3.5

13-26

Ayon sa iba't ibang mga sitwasyon sa paggamit at iba't ibang laki ng mga tubo ng tanso, ang pinaka -karaniwang ginagamit na mga pagtutukoy ng Coupler ay: 48.3*48.3. Mayroon ding ilang mga espesyal na pagtutukoy tulad ng ipinapakita sa sumusunod na talahanayan:

Ayon sa iba't ibang laki

Doble	Swivel Coupler
48.3*34	48.3*34	34*34	34*38
48.3*38	48.3*38	38*38	38*42
48.3*42	48.3*42	42*42	42*60
48.3*48.3	48.3*48.3	-	-
48.3*60	48.3*60	60*60	60*76
48.3*76	48.3*76	76*76	86*89
-	48.3*89	89*89	-

Ang aming scaffolding Coupler ay nakakuha ng maraming mga internasyonal na sertipiko, tulad ng EN 74-1: 2005 at EN 74-1: 2005 Clause 7.4.3, atbp.

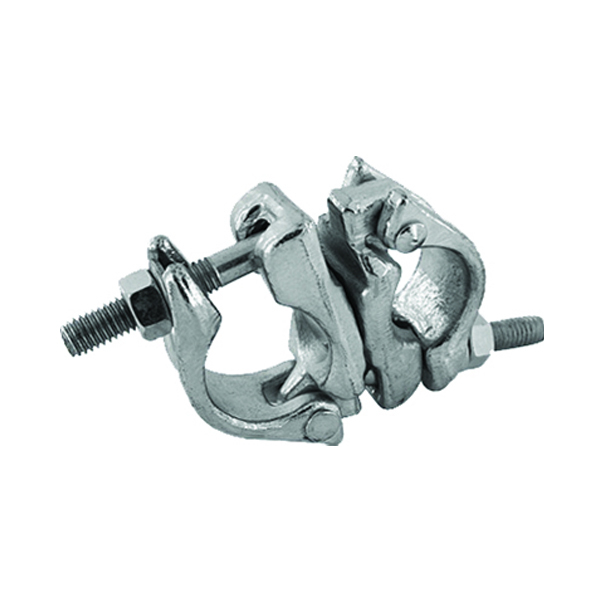

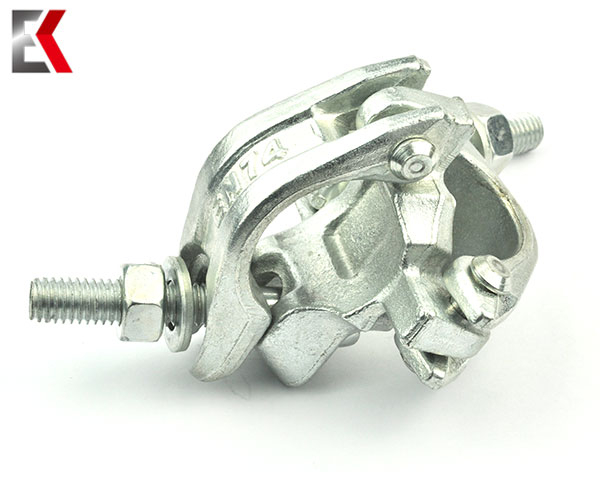

I -drop ang Forged Double Coupler

Buod ng mga resulta:

Hindi.	Pagsubok ng item	Paraan ng Pagsubok	Resulta	Konklusyon
1	Slipping Force	EN 74-1: 2022 Clause 7.2.1	Tingnan ang resulta	Pumasa
2	Force Force	EN 74-1: 2022 Clause 7.2.2	Tingnan ang resulta	Pumasa
3	Pull-apart Force	EN 74-1: 2022 Clause 7.3	Tingnan ang resulta	Pumasa
4	Ang cruciform baluktot na higpit at cruciform baluktot na pinakahuling sandali	EN 74-1: 2022 Clause 7.4.1	Tingnan ang resulta	Pumasa
5	Pag -ikot ng sandali at ang higpit	EN 74-1: 2022 Clause 7.4.2	Tingnan ang resulta	Pumasa

Tandaan:

Pass: matugunan ang mga kinakailangan;

Nabigo: hindi nakakatugon sa mga kinakailangan;

N/a: hindi mailalapat sa paghuhusga.

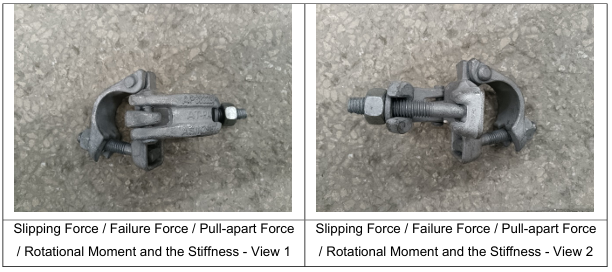

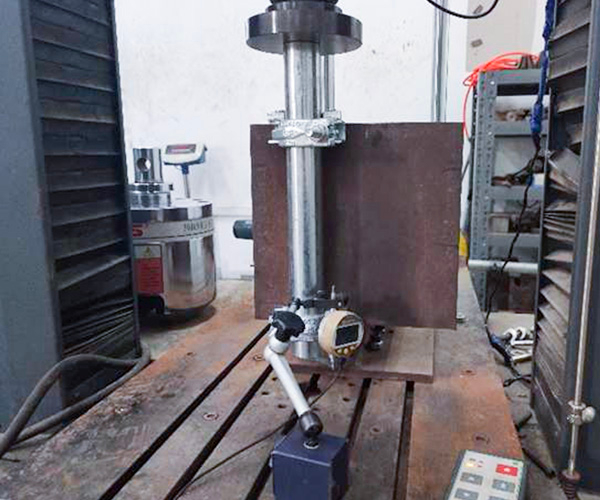

Orihinal na mga halimbawang larawan (s):

Pagsubok ng item1

Item ng Pagsubok: Slipping Force

Paraan ng Pagsubok: EN 74-1: 2022 Clause 7.2.1

Kondisyon ng pagsubok: ispesimen: tamang anggulo ng coupler, klase B, 10pcs

Mga Resulta sa Pagsubok:

Pagsubok ng item	Resulta ng pagsubok	Kinakailangan sa EN 74-1: 2022 Talahanayan 8	Konklusyon
Slipping Force	△ 1≤7mm, FS, 5% = 20.9KN	△ 1≤7mm, FS, 5%≥10.0KN	Pumasa
Slipping Force	1mm≤ △ 2≤2mm, FS, 5% = 25.0KN	1mm≤ △ 2≤2mm, FS, 5% ≥15.0KN	Pumasa

Tandaan:

1) FF, 5%: Ang 5% na dami para sa 75% na antas ng kumpiyansa.

2) Pagtukoy ng Tube para sa Slipping Force: Steel Tube ng φ48.3mm × 3.2mm (kapal ng pader)

3) Mangyaring tingnan ang Annex A para sa mga detalye ng mga resulta ng pagsubok.

Annex isang detalye ng mga resulta ng pagsubok

Ispesimen Hindi.	Fs (kn, △ 1 = 7mm)	Fs (kn, 1mm≤ △ 2≤2mm)
1	22.18	26.59
2	23.06	26.35
3	21.97	25.88
4	23.14	27.06
5	22.85	26.37
6	22.91	27.42
7	24.45	28.36
8	23.66	27.42
9	21.73	25.62
10	21.51	26.03
FS, 5%	20.9	25.0

Pagsubok ng item2

Item ng Pagsubok: Force Force
Paraan ng Pagsubok: EN 74-1: 2022 Clause 7.2.2
Kondisyon ng pagsubok: ispesimen: tamang anggulo ng coupler, klase B, 5pcs

Mga Resulta sa Pagsubok:

Pagsubok ng item Resulta ng pagsubok
Kinakailangan sa EN 74-1: 2022

Talahanayan 8
Konklusyon

Force Force FF, 5%/γR2 = 57.6KN FF, 5%/γR2 ≥30.0KN Pumasa

Tandaan:

1) FF, 5%: Ang 5% na dami para sa 75% na antas ng kumpiyansa.

2) γR2 = 1.25 Ayon sa EN 74-1.

3) Pagtukoy ng bakal na bar para sa lakas ng pagkabigo: bakal bar ng φ48.3mm.

4) Mangyaring tingnan ang Annex B para sa mga detalye ng mga resulta ng pagsubok.

Mga detalye ng Annex B ng mga resulta ng pagsubok

Ispesimen Hindi. Ff (kn)

11 74.71

12 77.54

13 78.62

14 75.31

15 79.85

FF, 5%/γR2 57.6
Pagsubok ng item3

Item ng Pagsubok: Pull-apart Force
Paraan ng Pagsubok: EN 74-1: 2022 Clause 7.3
Kondisyon ng pagsubok: ispesimen: tamang anggulo ng coupler, klase B, 5pcs

Mga Resulta sa Pagsubok:

Pagsubok ng item Resulta ng pagsubok Kinakailangan sa EN 74-1: 2022 Talahanayan 8 Konklusyon

Pull-apart Force FP, 5%/γR2 = 48.9KN FP, 5%/γR2 ≥30.0KN Pumasa

Tandaan:

1) FP, 5%: Ang 5% na dami para sa 75% na antas ng kumpiyansa.

2) γR2 = 1.25 Ayon sa EN 74-1.

3) Pagtukoy ng bakal na bar para sa puwersa ng pull-apart: bakal bar ng φ48.3mm.

4) Mangyaring tingnan ang Annex C para sa mga detalye ng mga resulta ng pagsubok.

Mga detalye ng Annex C ng mga resulta ng pagsubok

Ispesimen Hindi. FP (kn)

16 66.85

17 71.96

18 64.27

19 69.83

20 67.24

FP, 5%/γR2 48.9

Pagsubok ng item4

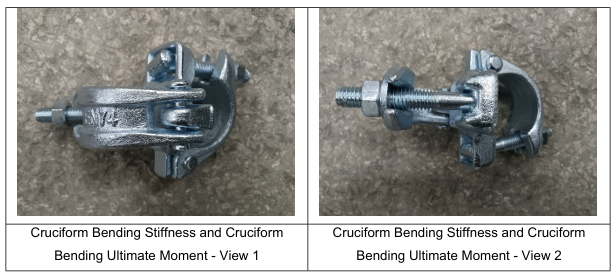

Item ng Pagsubok: Krusiform Bending Stiffness at Cruciform Bending Ultimate Moment

Paraan ng Pagsubok: EN 74-1: 2022 Clause 7.4.1

Kondisyon ng pagsubok: ispesimen: tamang anggulo ng coupler, klase B, 10pcs

Mga Resulta sa Pagsubok:

Pagsubok ng item	Resulta ng pagsubok	Kinakailangan sa EN 74 1: 2022 Talahanayan 8	Konklusyon
Ang cruciform baluktot na higpit at cruciform baluktot na pinakahuling sandali	MB/1.65 = 0.48KNM, C1 = 28.9KNM/RAD	MB/1.65 = 0.48KNM, C1≥15.0KNM/RAD	Pumasa
	Mb = 0.8knm, c2 = 7.5knm/rad	MB = 0.8KNM, C2≥6.0KNM/RAD
	Mult, 5%= 1.6knm	Mult, 5%≥1.6knm

Tandaan:

1. Mult, 5%: Ang 5% na dami para sa 75% na antas ng kumpiyansa.

2. Pagtukoy ng tubo para sa cruciform baluktot na higpit at cruciform baluktot na panghuli sandali: bakal na tubo ng φ48.3mm × 3.2mm (kapal ng pader).

Pagtukoy ng bakal bar para sa cruciform baluktot na higpit at cruciform baluktot na panghuli sandali: bakal bar ng φ48.3mm.

3. Mangyaring tingnan ang Annex D para sa mga detalye ng mga resulta ng pagsubok.

Mga detalye ng Annex D ng mga resulta ng pagsubok

Halimbawang Hindi.	C1 (KNM/RAD, MB/1.65 = ± 0.48KNM)	C2+ (knm/rad, mb = 0.8knm)	C2- (knm/rad, mb = -0.8knm)	Mult (knm)
26	29.35	8.07	-	1.61
27	30.96	7.59	-	1.63
28	29.75	8.45	-	1.60
29	31.43	8.08	-	1.64
30	24.62	8.26	-	1.62
31	30.72	-	6.45	1.59
32	30.52	-	6.61	1.64
33	25.12	-	6.73	1.60
34	27.19	-	7.74	1.61
35	31.56	-	7.41	1.63
-	C1 = 28.9	C2 = 7.5		Mult, 5%= 1.6

Mga larawan sa pagsubok:

Pagsubok ng item5

Item ng pagsubok: pag -ikot ng sandali at ang higpit

Paraan ng Pagsubok: EN 74-1: 2022 Clause 7.4.2

Kondisyon ng pagsubok: ispesimen: tamang anggulo ng coupler, klase B, 5pcs

Mga Resulta sa Pagsubok:

Pagsubok ng item	Resulta ng pagsubok	Kinakailangan sa EN 74-1: 2022 Talahanayan 8	Konklusyon
Pag -ikot ng sandali at ang higpit	Mt = ± 0.13knm, Cφ = 61.5knm/rad	Mt = ± 0.13knm, cφ≥7.5knm/rad	Pumasa
Pag -ikot ng sandali at ang higpit	1 ° ≤θ≤2 °, MT, 5%= 0.51knm	1 ° ≤θ≤2 °, MT, 5%≥0.13knm	Pumasa

Tandaan:

1) MT, 5%: Ang 5% na dami para sa 75% na antas ng kumpiyansa.

2) Pagtukoy ng tubo para sa pag -ikot ng sandali at ang higpit: bakal na tubo ng φ48.3mm × 3.2mm (kapal ng dingding). 3) Mangyaring tingnan ang Annex E para sa mga detalye ng mga resulta ng pagsubok.

Mga detalye ng Annex E ng mga resulta ng pagsubok

Halimbawang Hindi.	Cφ (knm/rad, mt = ± 0.13knm)	Mt (knm, 1 ° ≤θ≤2 °)
21	61.29	0.576
22	61.73	0.647
23	59.38	0.545
24	63.09	0.597
25	62.17	0.618
-	Cφ = 61.5	MT, 5%= 0.51

Drop forged swivel coupler class 'a '

Sa ilalim ng normal na mga pangyayari, mahirap maabot ang grade B, ngunit naabot namin

Buod ng mga resulta:

Hindi.	Pagsubok ng item	Paraan ng Pagsubok	Resulta	Konklusyon
1	Slipping Force	EN 74-1: 2022 Clause 7.2.1	Tingnan ang resulta	Pumasa
2	Force Force	EN 74-1: 2022 Clause 7.2.2	Tingnan ang resulta	Pumasa

Tandaan:

Pass: matugunan ang mga kinakailangan;

Nabigo: hindi nakakatugon sa mga kinakailangan;

N/a: hindi mailalapat sa paghuhusga.

Orihinal na mga halimbawang larawan (s):

Pagsubok ng item1

Item ng Pagsubok: Slipping Force

Paraan ng Pagsubok: EN 74-1: 2022 Clause 7.2.1

Kondisyon ng Pagsubok: Spesimen: Swivel Coupler, Class A, 10pcs

Mga Resulta sa Pagsubok:

Pagsubok ng item	Resulta ng pagsubok	Kinakailangan sa EN 74-1: 2022 Talahanayan 8	Konklusyon
Slipping Force	△ 1≤7mm, FS, 5% = 10.7KN	△ 1≤7mm, FS, 5%≥7.0KN	Pumasa
Slipping Force	Fs = 20.0kn, △ 2 <1mm	1mm≤ △ 2≤2mm, FS, 5% ≥10.0KN	Pumasa

Tandaan:

1) FF, 5%: Ang 5% na dami para sa 75% na antas ng kumpiyansa.

2) Pagtukoy ng Tube para sa Slipping Force: Steel Tube ng φ48.3mm × 3.2mm (kapal ng pader)

3) Mangyaring tingnan ang Annex A para sa mga detalye ng mga resulta ng pagsubok.

Annex isang detalye ng mga resulta ng pagsubok

Ispesimen Hindi.	Fs (kn, △ 1 = 7mm)	Fs (kn, 1mm≤ △ 2≤2mm)
1	11.81	Fs = 20.0kn, △ 2 <1mm
2	13.47	Fs = 20.0kn, △ 2 <1mm
3	12.53	Fs = 20.0kn, △ 2 <1mm
4	11.04	Fs = 20.0kn, △ 2 <1mm
5	12.58	Fs = 20.0kn, △ 2 <1mm
6	12.39	Fs = 20.0kn, △ 2 <1mm
7	13.07	Fs = 20.0kn, △ 2 <1mm
8	11.21	Fs = 20.0kn, △ 2 <1mm
9	12.62	Fs = 20.0kn, △ 2 <1mm
10	11.87	Fs = 20.0kn, △ 2 <1mm
FS, 5%	10.7	-

TANDAAN: Alinsunod sa EN 74-1: 2022, ang pagsubok ay maaaring tapusin kapag ang pag-load ng pagsubok ay naabot ng dalawang beses ang tinukoy na FS na ibinigay sa Talahanayan 8 ng EN 74-1: 2022.

Pagsubok ng item2

Item ng Pagsubok: Force Force
Paraan ng Pagsubok: EN 74-1: 2022 Clause 7.2.2
Kondisyon ng Pagsubok: Spesimen: Swivel Coupler, Class A, 5pcs

Mga Resulta sa Pagsubok:

Pagsubok ng item Resulta ng pagsubok Kinakailangan sa EN 74-1: 2022 Talahanayan 8 Konklusyon

Force Force FF, 5%/γR2 = 39.8KN FF, 5%/γR2 ≥14.0KN Pumasa

Tandaan:

1) FF, 5%: Ang 5% na dami para sa 75% na antas ng kumpiyansa.

2) γR2 = 1.25 Ayon sa EN 74-1.

3) Pagtukoy ng bakal na bar para sa lakas ng pagkabigo: bakal bar ng φ48.3mm.

4) Mangyaring tingnan ang Annex B para sa mga detalye ng mga resulta ng pagsubok.

Mga detalye ng Annex B ng mga resulta ng pagsubok

Ispesimen Hindi. Ff (kn)

11 52.05

12 57.56

13 54.36

14 57.69

15 57.75

FF, 5%/γR2 39.8

Ang ulat ng pagsubok ay gagamitin lamang para sa pang -agham na pananaliksik ng mga kliyente, pagtuturo, panloob na kalidad ng kontrol, pananaliksik ng produkto at pag -unlad, atbp ... at para lamang sa panloob na sanggunian. Maliban kung nakasaad, ang ulat na ito ay nagbibigay ng isang pagpapahayag ng pagkakatugma ayon sa kung ang mga resulta ng pagsubok ay nasa loob ng tinukoy na mga limitasyon o mga pagtutukoy nang hindi isinasaalang -alang ang kawalan ng katiyakan sa pagsukat.

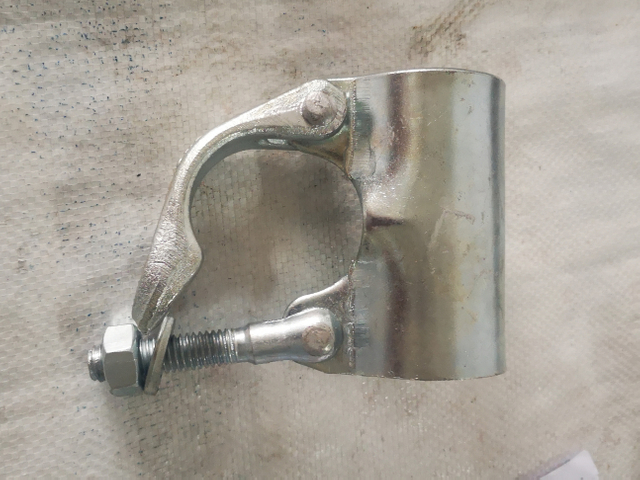

Pinindot ang manggas na coupler

Buod ng mga resulta:

Hindi.	Pagsubok ng item	Paraan ng Pagsubok	Resulta	Konklusyon
1	Slipping Force	EN 74-1: 2022 Clause 7.2.1	Tingnan ang resulta	Pumasa
2	Baluktot na sandali	EN 74-1: 2022 Clause 7.4.3	Tingnan ang resulta	Pumasa

Tandaan:

Pass: matugunan ang mga kinakailangan;

Nabigo: hindi nakakatugon sa mga kinakailangan;

N/a: hindi mailalapat sa paghuhusga.

Pagsubok ng item1

1. Item ng Pagsubok: Slipping Force

Paraan ng Pagsubok: EN 74-1: 2022 Clause 7.2.1

Kondisyon ng Pagsubok: Spesimen: Sleeve Coupler, Class B, 10pcs

Mga Resulta sa Pagsubok:

Pagsubok ng item	Resulta ng pagsubok	Kinakailangan sa EN 74-1: 2022 Talahanayan 8	Konklusyon
Slipping Force	Fs = 18.0kn, △ 2 ＜ 1mm	1mm≤ △ 2≤2mm, FS, 5% ≥9.0KN	Pumasa

Tandaan:

1) FS, 5%: Ang 5% na dami para sa 75% na antas ng kumpiyansa.

2) Pagtukoy ng Tube para sa Slipping Force: Steel Tube ng φ48.3mm × 3.2mm (kapal ng pader)

3) Mangyaring tingnan ang Annex A para sa mga detalye ng mga resulta ng pagsubok.

Annex isang detalye ng mga resulta ng pagsubok

Slipping Force

Ispesimen Hindi.	Fs (kn, 1mm≤ △ 2≤2mm)
1	Fs = 18.0kn, △ 2 ＜ 1mm
2	Fs = 18.0kn, △ 2 ＜ 1mm
3	Fs = 18.0kn, △ 2 ＜ 1mm
4	Fs = 18.0kn, △ 2 ＜ 1mm
5	Fs = 18.0kn, △ 2 ＜ 1mm
6	Fs = 18.0kn, △ 2 ＜ 1mm
7	Fs = 18.0kn, △ 2 ＜ 1mm
8	Fs = 18.0kn, △ 2 ＜ 1mm
9	Fs = 18.0kn, △ 2 ＜ 1mm
10	Fs = 18.0kn, △ 2 ＜ 1mm
FS, 5%	-

Pagsubok ng item2

2. Item ng Pagsubok: Bending Moment

Paraan ng Pagsubok: EN 74-1: 2022 Clause 7.4.3

Kondisyon ng Pagsubok: Spesimen: Sleeve Coupler, Class B, 5pcs

Mga Resulta sa Pagsubok:

Pagsubok ng item	Resulta ng pagsubok	Kinakailangan sa EN 74-1: 2022 Talahanayan 8	Konklusyon
Baluktot na sandali	MB = 2.8KNM, ang ispesimen ay hindi nabura	MB, 5% ≥1.4knm	Pumasa

Tandaan:

1) MB, 5%: Ang 5% na dami para sa 75% na antas ng kumpiyansa.

2) Pagtukoy ng Tube para sa Bending Moment: Steel Tube ng φ48.3mm × 4.0mm (kapal ng pader)

3) Mangyaring tingnan ang Annex B para sa mga detalye ng mga resulta ng pagsubok.

Mga detalye ng Annex B ng mga resulta ng pagsubok

Ispesimen Hindi.	MB (knm)
11	MB = 2.8KNM, ang ispesimen ay hindi nabura
12	MB = 2.8KNM, ang ispesimen ay hindi nabura
13	MB = 2.8KNM, ang ispesimen ay hindi nabura
14	MB = 2.8KNM, ang ispesimen ay hindi nabura
15	MB = 2.8KNM, ang ispesimen ay hindi nabura
MB, 5%	MB = 2.8KNM, ang ispesimen ay hindi nabura

TANDAAN: Alinsunod sa EN 74-1: 2022, maaaring matapos ang pagsubok kapag naabot ang pag-load ng pagsubok nang dalawang beses sa tinukoy na MB na ibinigay sa Talahanayan 8 ng EN 74-1: 2022

Sa pagsubok
Pagkatapos ng pagsubok

Putlog / Wrapover Coupler

Buod ng mga resulta:

Hindi.	Pagsubok ng item	Paraan ng Pagsubok	Resulta	Konklusyon
1	Pagdulas ng paglaban	BS 1139-2.2: 2009+A1: 2015 Clause 7.2 & Annex A.2	Tingnan ang resulta	Pumasa

Tandaan:

Pass: matugunan ang mga kinakailangan;

Nabigo: hindi nakakatugon sa mga kinakailangan;

N/a: hindi mailalapat sa paghuhusga.

Item ng Pagsubok: Pagdulas ng paglaban

Paraan ng Pagsubok: BS 1139-2.2: 2009+A1: 2015 Clause 7.2 & Annex A.2

Kondisyon ng pagsubok: ispesimen: Putlog Coupler, 5pcs

Mga Resulta sa Pagsubok:

Pagsubok ng item	Resulta ng pagsubok	Kinakailangan sa BS 1139 2.2: 2009+A1: 2015 Clause 7.2	Konklusyon
Pagdulas ng paglaban	1mm≤ △ 2≤2mm, FS, 5% = 1.13KN	1mm≤ △ 2≤2mm, FS, 5% ≥1.04KN	Pumasa

Tandaan:

1) FS, 5%: Ang 5% na dami para sa 75% na antas ng kumpiyansa.

2) Pagtukoy ng Tube para sa Slipping Force: Steel Tube ng φ48.3mm × 3.2mm (kapal ng pader)

3) Mangyaring tingnan ang Annex A para sa mga detalye ng mga resulta ng pagsubok.

Annex isang detalye ng mga resulta ng pagsubok

Pagdulas ng paglaban

Ispesimen Hindi.	P (kn)
1	2.69
2	1.75
3	1.51
4	2.47
5	1.93
FS, 5%	1.13

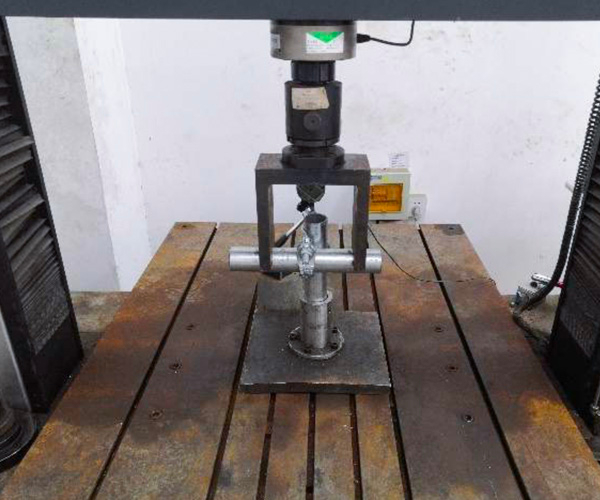

Sa pagsubok

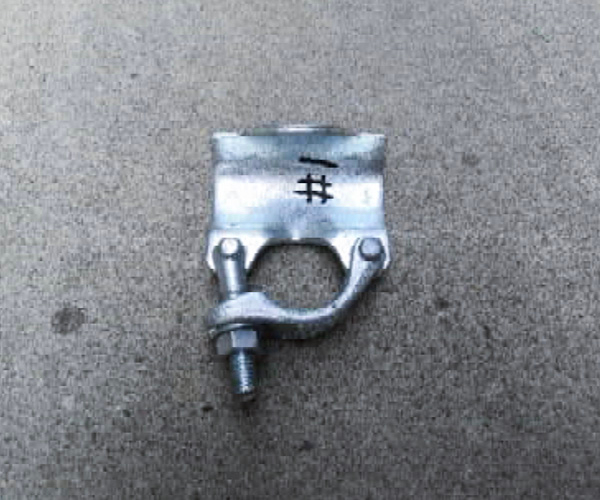

Pagkatapos ng pagsubok

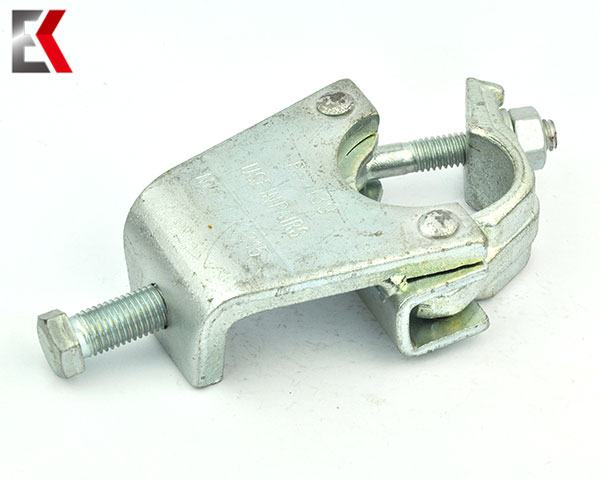

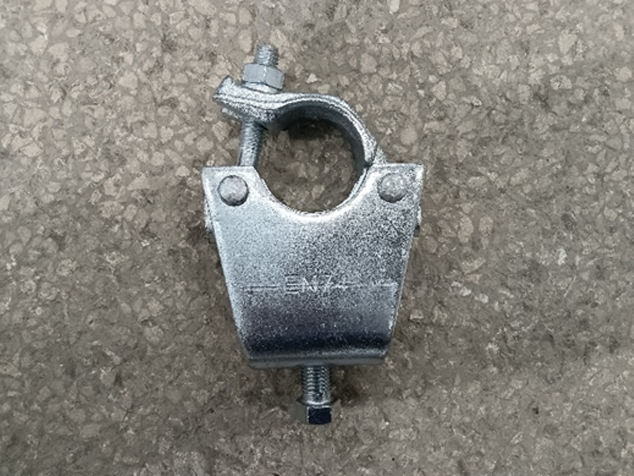

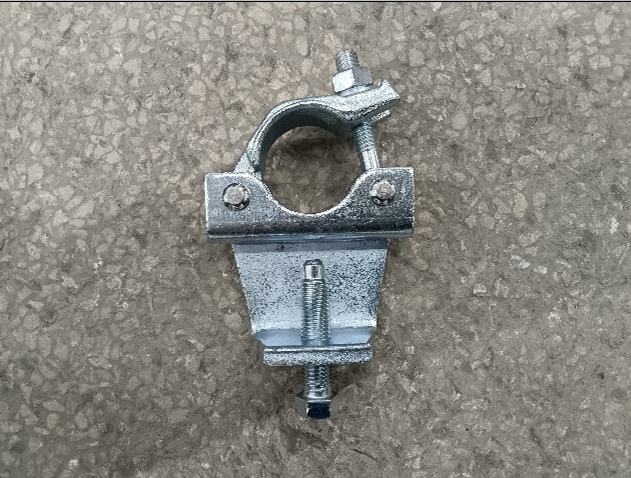

Girder / Gravlock Coupler

Buod ng mga resulta:

Hindi.	Pagsubok ng item	Paraan ng Pagsubok	Resulta	Konklusyon
1	Lakas ng pagsubok	AS/NZS 1576.2: 2016 Clause 4.7 & Appendix l	Tingnan ang resulta	Pumasa
2	Slip test sa pamamagitan ng flange clamp	AS/NZS 1576.2: 2016 Clause 4.7 & Appendix m	Tingnan ang resulta	Pumasa
3	Slip test ng flange clamp kasama ang isang flange	AS/NZS 1576.2: 2016 Clause 4.7 & Appendix n	Tingnan ang resulta	Pumasa

Tandaan:

Pass: matugunan ang mga kinakailangan;

Nabigo: hindi nakakatugon sa mga kinakailangan;

N/a: hindi mailalapat sa paghuhusga.

Orihinal na mga halimbawang larawan (s):

Pagsubok ng item1

1. Item ng Pagsubok: Pagsubok sa Lakas

Paraan ng Pagsubok: AS/NZS 1576.2: 2016 Clause 4.7 & Appendix l

Kondisyon ng pagsubok: ispesimen: flange clamp, 12pcs

Mga Resulta sa Pagsubok:

Pagsubok ng item	Resulta ng pagsubok	Kinakailangan sa AS/NZS 1576.2: 2016 Clause 4.7	Konklusyon
Lakas ng pagsubok	P = 30.0kn, ni ang flange clamp ay hindi nagpakita ng anumang permanenteng hanay	P = 30.0kn, ni ang flange clamp ay hindi magpapakita ng anumang permanenteng hanay	Pumasa

Tandaan:

1. Pagtukoy ng Tube para sa Pagsubok: Bakal na Bakal ng φ48.3mm × 4.0mm (kapal ng pader)

2. Mangyaring tingnan ang Annex A para sa mga detalye ng mga resulta ng pagsubok.

Annex isang detalye ng mga resulta ng pagsubok

Pagsubok ng item	Lakas ng pagsubok
Kinakailangan	P = 30.0kn, ni ang flange clamp ay hindi magpapakita ng anumang permanenteng hanay.
Spesimen No./test Resulta	-
1, 2	Ni ang clamp ay nagpakita ng anumang permanenteng hanay.
3,4	Ni ang clamp ay nagpakita ng anumang permanenteng hanay.
5,6	Ni ang clamp ay nagpakita ng anumang permanenteng hanay.
7,8	Ni ang clamp ay nagpakita ng anumang permanenteng hanay.
9,10	Ni ang clamp ay nagpakita ng anumang permanenteng hanay.
11,12	Ni ang clamp ay nagpakita ng anumang permanenteng hanay.
Konklusyon	Pumasa

Pagsubok ng item2

2. Item ng Pagsubok: Slip test sa pamamagitan ng mga flange clamp

Paraan ng Pagsubok: AS/NZS 1576.2: 2016 Clause 4.7 & Appendix m

Kondisyon ng pagsubok: ispesimen: flange clamp, 12pcs

Mga Resulta sa Pagsubok:

Pagsubok ng item	Resulta ng pagsubok	Kinakailangan sa AS/NZS 1576.2: 2016 Clause 4.7	Konklusyon
Slip test sa pamamagitan ng flange clamp	P = 12.5kn, slippage <6mm	P = 12.5kn, slippage ≤ 6mm	Pumasa

Tandaan:

1. Pagtukoy ng Tube para sa Pagsubok: Bakal na Bakal ng φ48.3mm × 4.0mm (kapal ng pader)

2. Mangyaring tingnan ang Annex B para sa mga detalye ng mga resulta ng pagsubok.

Annex B Detalye ng mga resulta ng pagsubok

Pagsubok ng item	Slip test sa pamamagitan ng flange clamp
Kinakailangan	P = 12.5kn, slippage ≤ 6mm
Halimbawang No./Test Resulta	Slippage (mm)
13, 14	0.02
15, 16	0.01
17, 18	0.03
19, 20	0.02
21, 22	0.04
23, 24	0.02
Konklusyon	Pumasa

Pagsubok ng item3

3. Item ng Pagsubok: Slip test ng flange clamp kasama ang isang flange

Paraan ng Pagsubok: AS/NZS 1576.2: 2016 Clause 4.7 & Appendix n

Kondisyon ng pagsubok: ispesimen: flange clamp, 12pcs

Mga Resulta sa Pagsubok:

Pagsubok ng item	Resulta ng pagsubok	Kinakailangan sa AS/NZS 1576.2: 2016 Clause 4.7	Konklusyon
Slip test ng flange clamp kasama ang isang flange	P = 12.5kn, slippage <6mm	P = 12.5kn, slippage ≤ 6mm	Pumasa

Tandaan:

1. Pagtukoy ng Tube para sa Pagsubok: Bakal na Bakal ng φ48.3mm × 4.0mm (kapal ng pader)

2. Mangyaring tingnan ang Annex C para sa mga detalye ng mga resulta ng pagsubok.

Annex c Detalye ng mga resulta ng pagsubok

Pagsubok ng item	Slip test ng flange clamp kasama ang isang flange
Kinakailangan	P = 12.5kn, slippage ≤ 6mm
Halimbawang No./Test Resulta	Slippage (mm)
25	0.58
26	0.62
27	0.49
28	0.41
29	0.67
30	0.61
31	0.53
32	0.51
33	0.67
34	0.53
35	0.48
36	0.56
Konklusyon	Pumasa

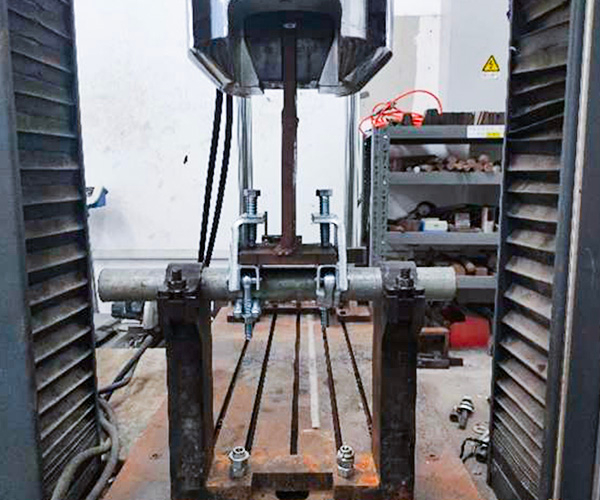

Sa pagsubok (lakas ng pagsubok)
Sa pagsubok (slip test kasama ang tubo)

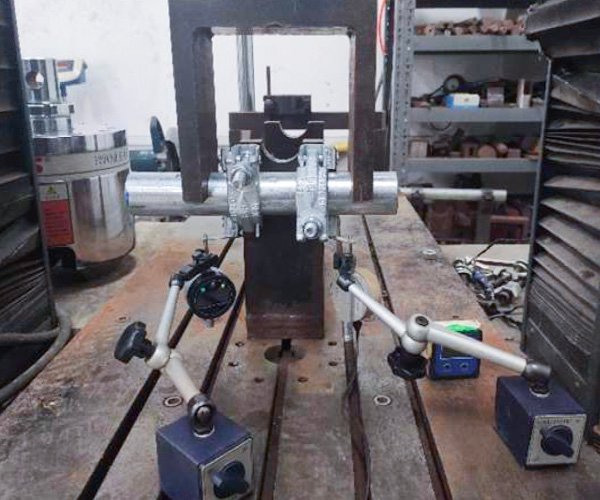

Sa pagsubok (slip test sa kahabaan ng tubo isang flange)

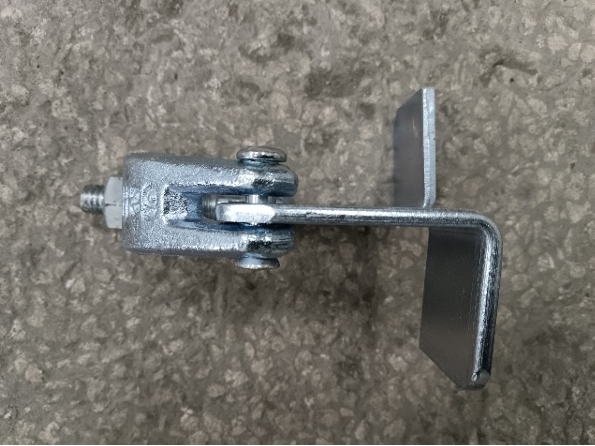

Board retaining clamp

Buod ng mga resulta:

Hindi.	Pagsubok ng item	Paraan ng Pagsubok	Resulta	Konklusyon
1	Force Force	Na may sanggunian sa EN 74-1: 2022 Clause 7.2.2	Tingnan ang resulta	N/a

Tandaan:

Pass: matugunan ang mga kinakailangan;

Nabigo: hindi nakakatugon sa mga kinakailangan;

N/a: hindi mailalapat sa paghuhusga.

Orihinal na mga halimbawang larawan (s):

Item ng Pagsubok: Force Force

Paraan ng Pagsubok: Sa sanggunian sa EN 74-1: 2022 Clause 7.2.2

Kondisyon ng Pagsubok: Spesimen: Lupon ng pagpapanatili ng clamp, 5pcs

Pamamaraan sa Pagsubok:

1) I -install ang ispesimen upang gayahin ang mga kondisyon ng aktwal na kasanayan.

2) Magtipon ng isang φ48.3mm solid bar nang pahalang sa salansan na may masikip na metalikang kuwintas na 50nm.

3) Mag -apply ng isang pag -load ng compression sa rate ng 2mm/min sa solidong bar sa dalawang puntos, na 75mm equidistant mula sa gitna ng salansan, hanggang sa maganap ang kabiguan, o ang pag -load ay hindi maaaring madagdagan nang maayos.

4) Itala ang maximum na pag -load ng pagsubok at mode ng pagkabigo.

Resulta ng Pagsubok:

Ispesimen Hindi.	Maximum na pag -load ng pagsubok (kn)	Mode ng pagkabigo
1	50.23	Ang butas ng angkla sa board ay nasira
2	48.57	Ang butas ng angkla sa board ay nasira
3	51.59	Ang butas ng angkla sa board ay nasira
4	50.64	Ang butas ng angkla sa board ay nasira
5	51.17	Ang butas ng angkla sa board ay nasira

Sa pagsubok
Pagkatapos ng pagsubok

Buod ng mga resulta:

Hindi.	Pagsubok ng item	Paraan ng Pagsubok
1	Force Force	Na may sanggunian sa EN 74-1: 2005

Mga Resulta sa Pagsubok:

Pagsubok ng item	Resulta ng pagsubok
Pagsubok ng item	1#	3#	3#	4#	5#	FP, 5%/γR2
Force Force (kn)	42.84	38.89	43.60	42.91	40.79	29.8

Paggawa ng mga coupler ng scaffolding

Tulad ng tagagawa ng scaffold coupler sa China, ang scaffolding ng EK ay may advanced na kagamitan sa produksyon para sa mga forged coupler at pinindot ang mga coupler ，
lahat ay gumawa ng scaffolding coulpers ay gumagamit ng high-frequency electric furnace upang mapainit ang iba't ibang mga pagtutukoy ng istruktura na bakal hanggang sa 950-1050 austenite state, pagkatapos ng 4000KN One-time forging ay maaaring mag-ayos ng istrukturang pang-organisasyon at mekanikal na mga katangian, produkto.

Magbasa pa

Scaffolding Coupler Brochure

Narito ang brochure ng EK scaffolding Coupler na mga produkto. Maaari mong makita ang paghahagis at espesyal na hugis na coupler, pinindot na coupler , manggas na scaffold coupler at iba pang mga realeted scaffold na produkto mula sa brochure na ito.

I-download

EK Scaffolding Coupler Products Brochure

Bakit piliin ang EK Scaffolding Coupler

Ang EK Scaffolding Company ay isang tagagawa ng scaffolding ng China na nagsimula sa mga coupler. Mayroon kaming 14 na karanasan sa industriya ng scaffold na ito. Ang mga halaga ng EK scaffolding ay propesyonal na serbisyo, katiyakan ng kalidad at mabilis na paghahatid.
