Natitirang Tagabigay ng Ringlock Scaffolding

Ang Nanjing Ek Metalwork Co, Ltd ay ang nangungunang tagapagtustos ng mga materyales sa scaffolding ng ringlock. Sa mahigpit na kontrol ng kalidad, nagsilbi kami ng higit sa 100 mga customer sa buong mundo sa loob ng 10+ taon, na nagbibigay ng mataas na kalidad na mga sangkap na scaffolding para sa mga proyekto na nagmula sa tirahan, pang-industriya hanggang komersyal.

Ang isang buong laki ng hanay ng mga bahagi at kaugnay na mga accessory ay magagamit upang matugunan ang mga pangangailangan ng bawat proyekto at aplikasyon. Ang mga bahagi ng Ringlock scaffolding system ay pre-engineered na may mataas na lakas na pinagsama-samang mga koneksyon na nagpapasimple sa pag-assemble at pagbabawas ng mga paggawa. Lahat ng bahagi ng Ringlock system ay gawa sa mataas na kalidad na mga pamantayan gamit ang mataas na grado na bakal.

Anuman ang regular o pasadyang mga sangkap na iyong hinahanap, makikita mo ang pinakamahusay na solusyon para sa iyong mga pangangailangan.

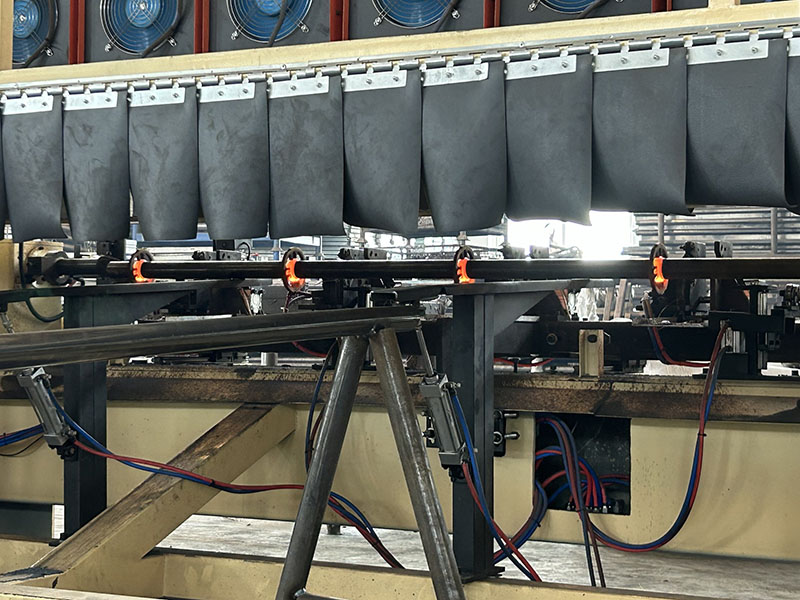

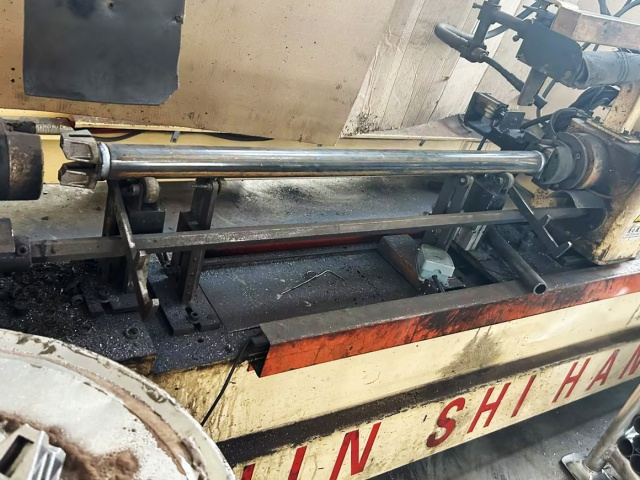

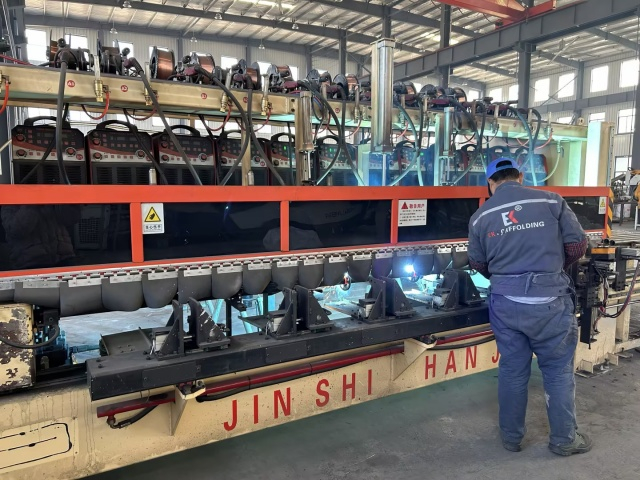

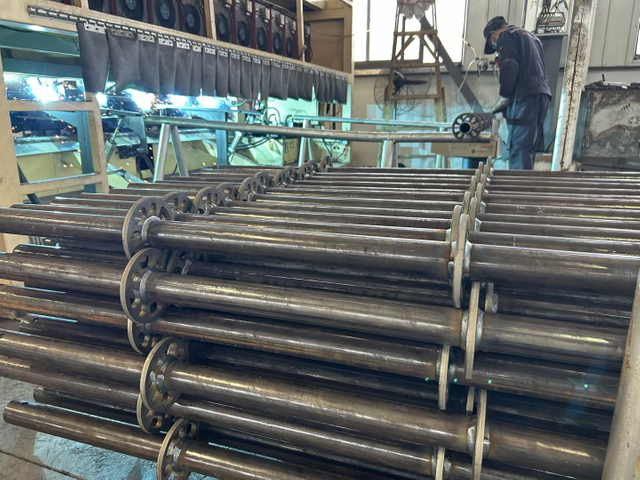

Awtomatikong hinang ng scaffolding ng Ringlock

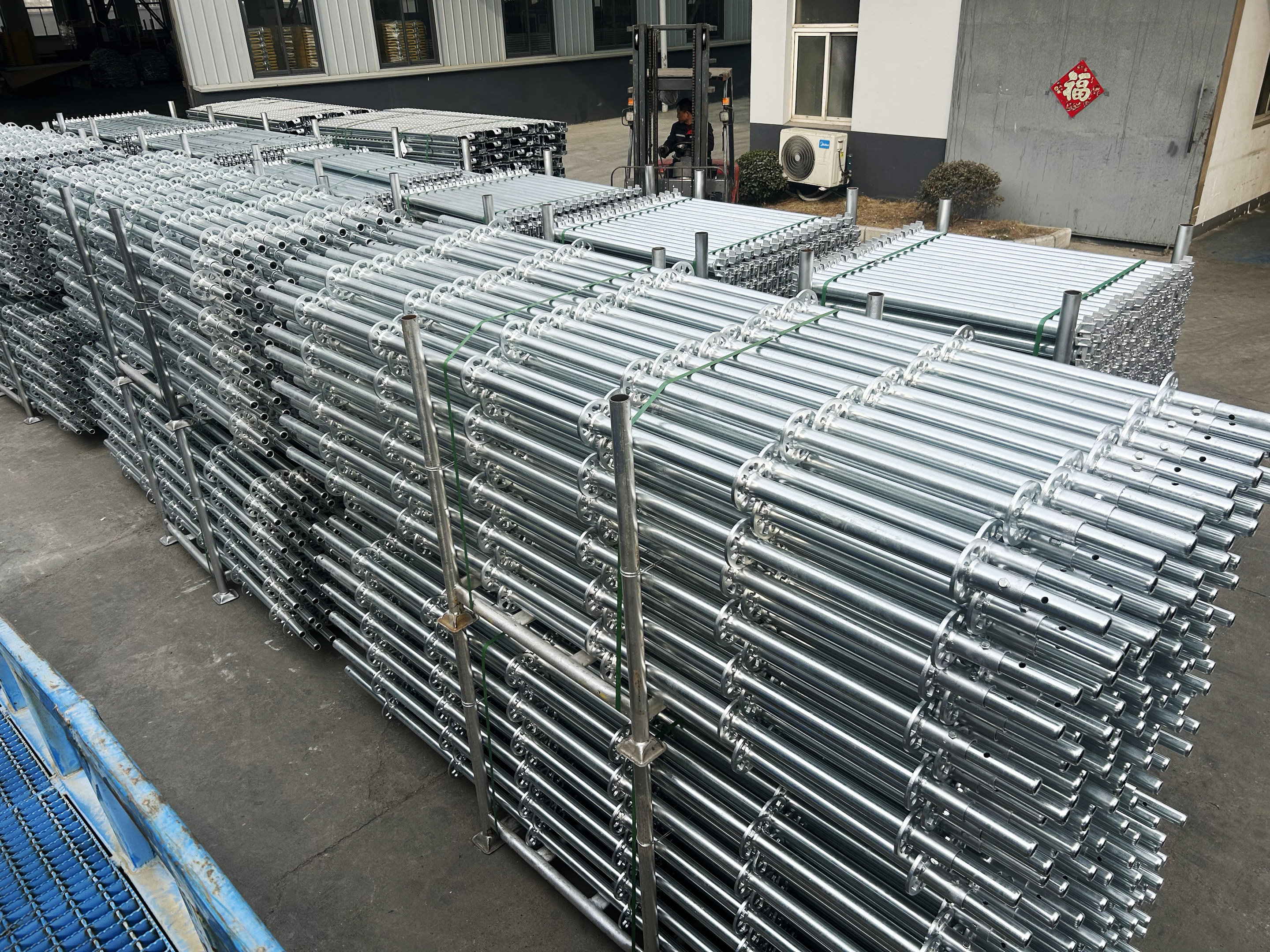

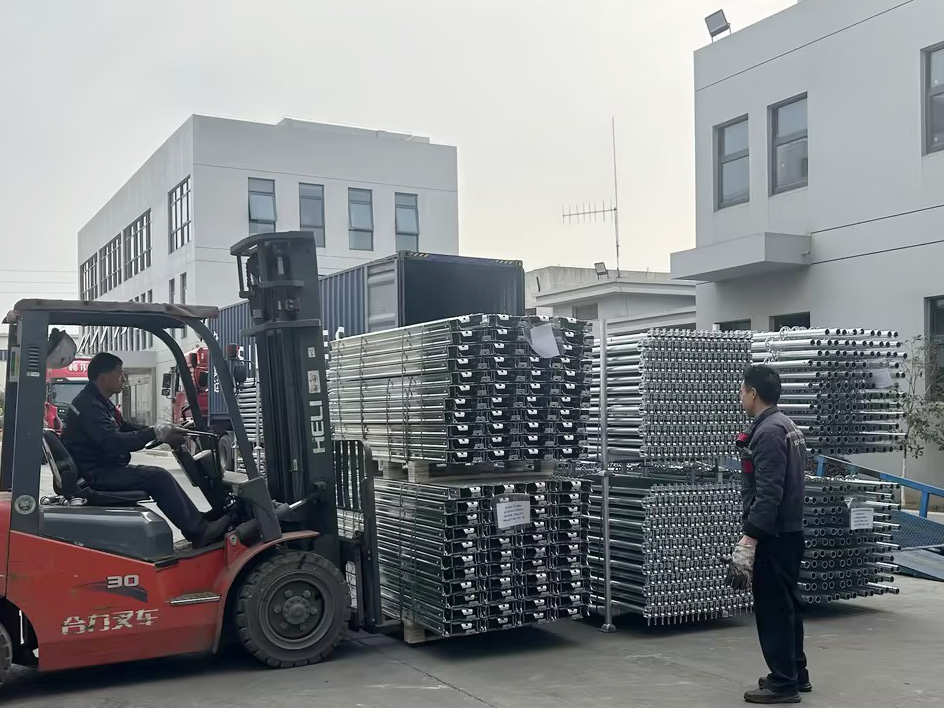

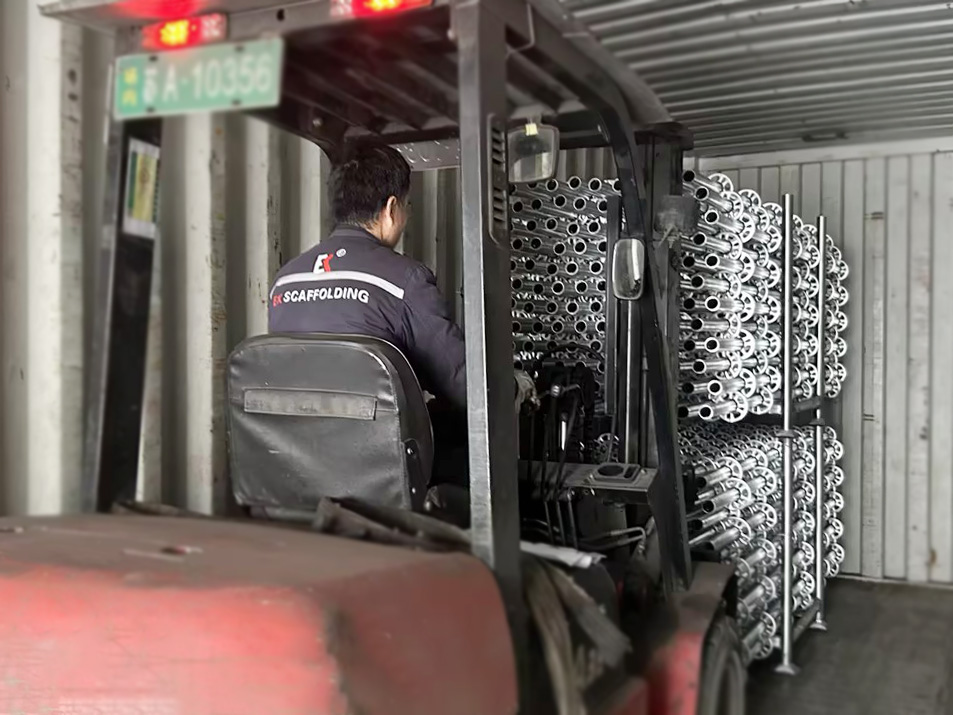

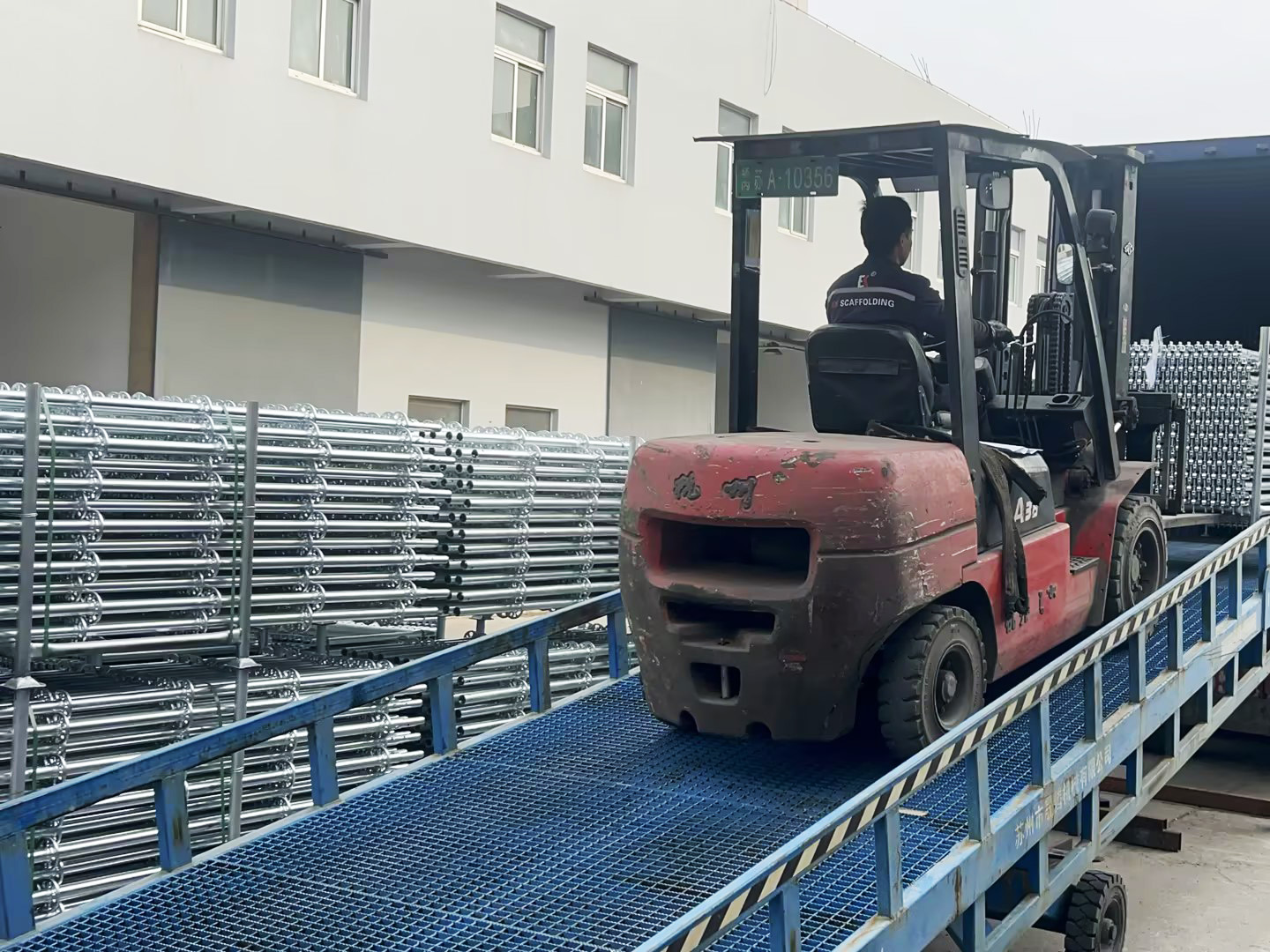

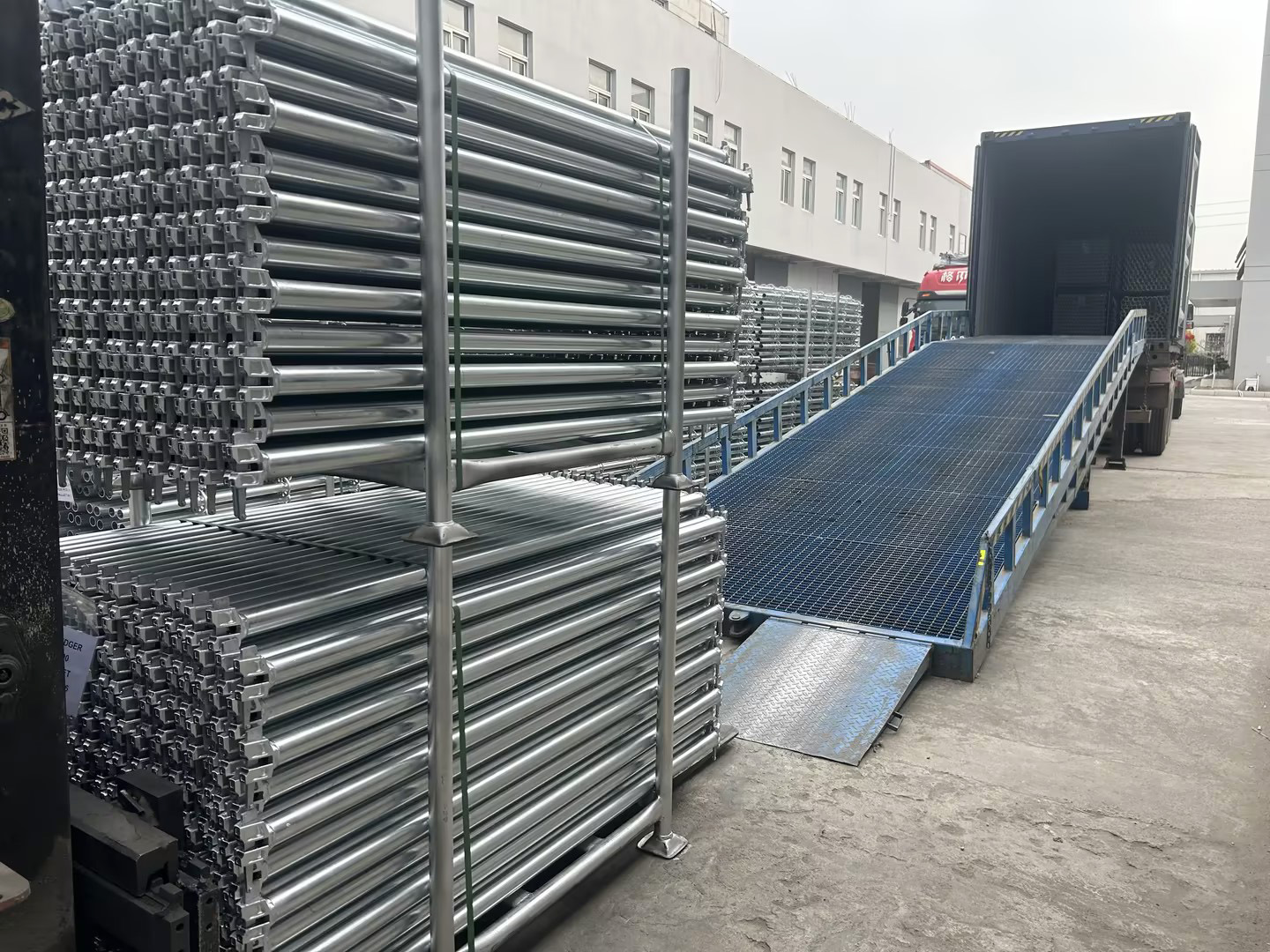

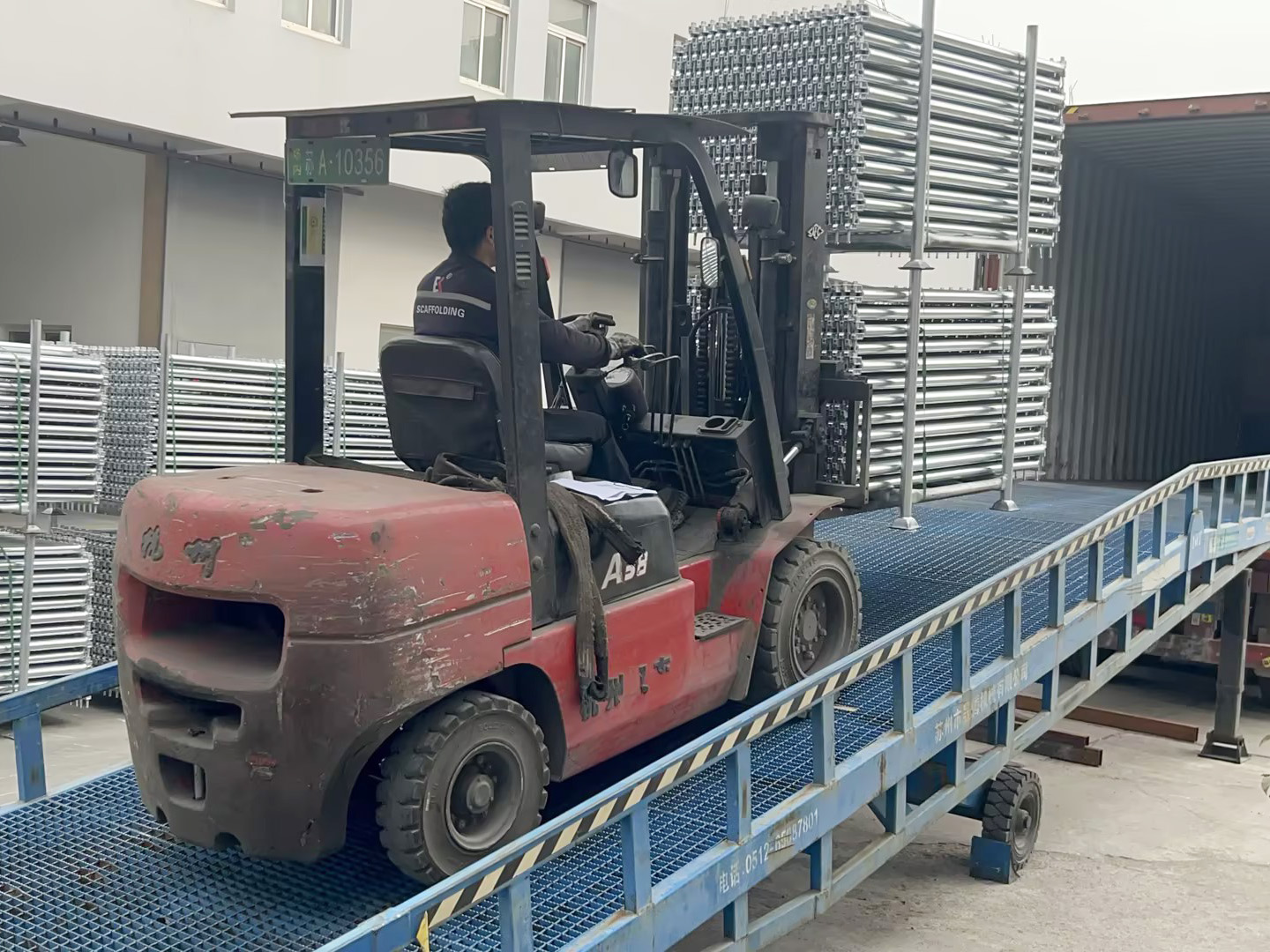

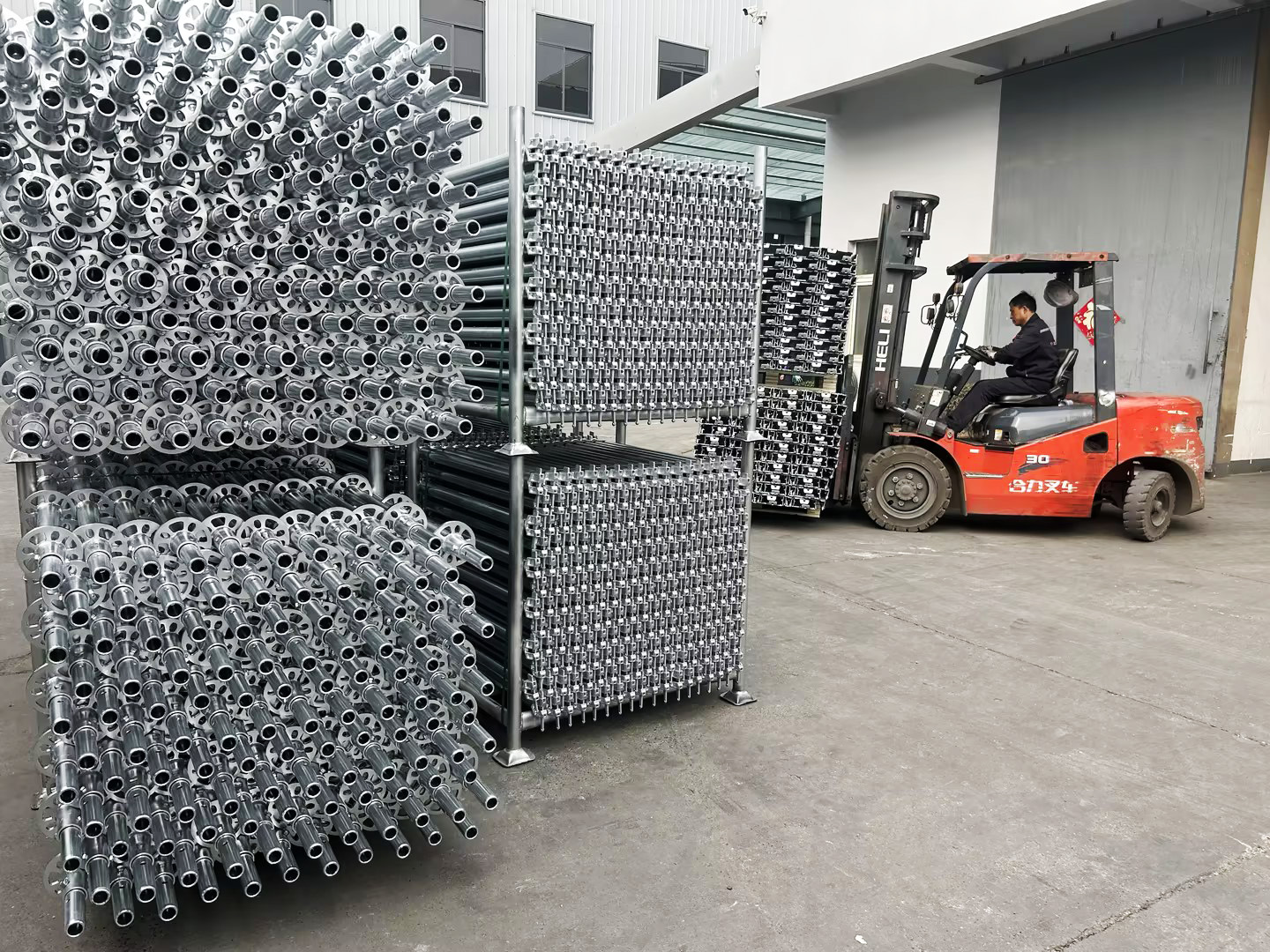

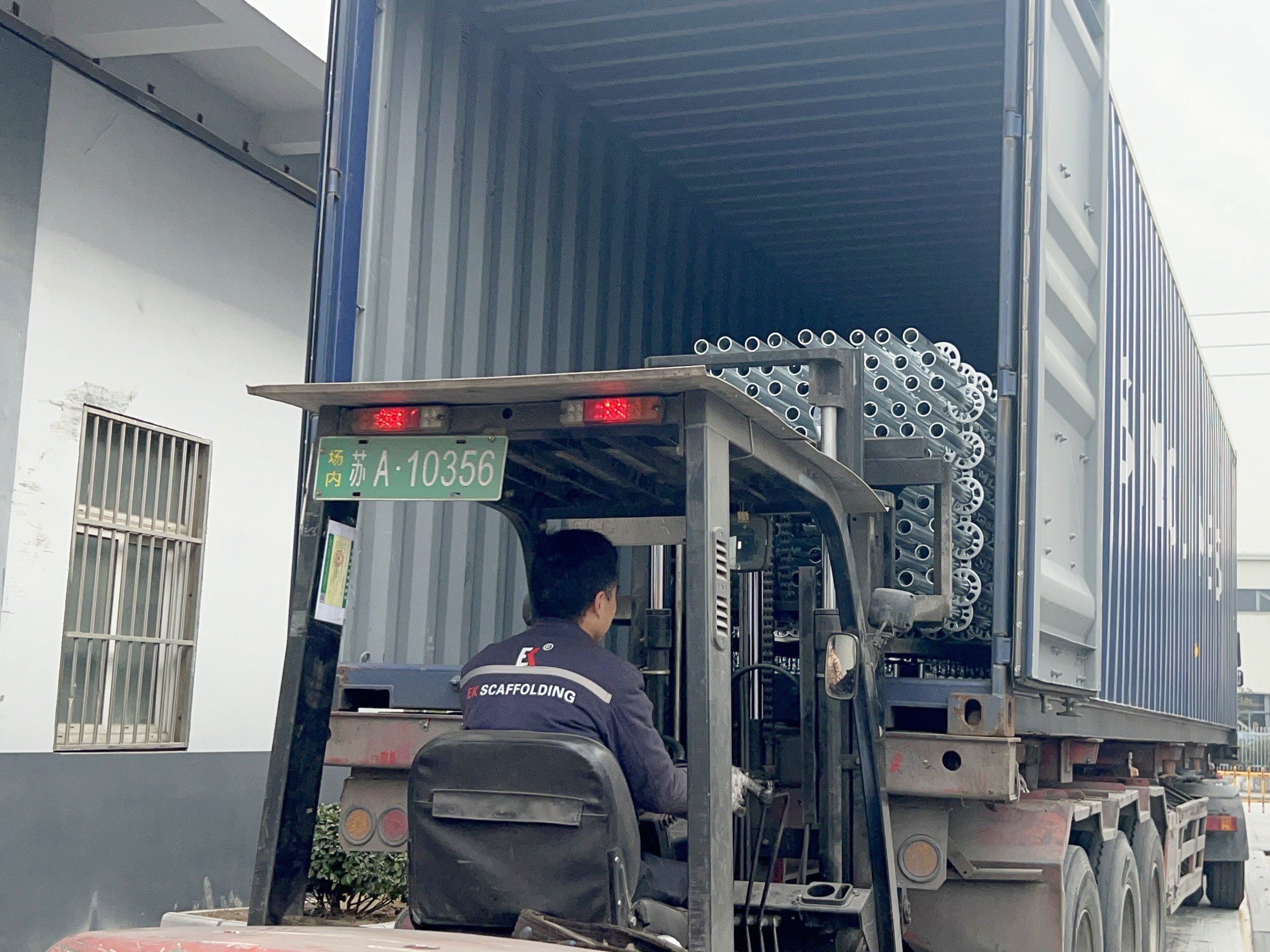

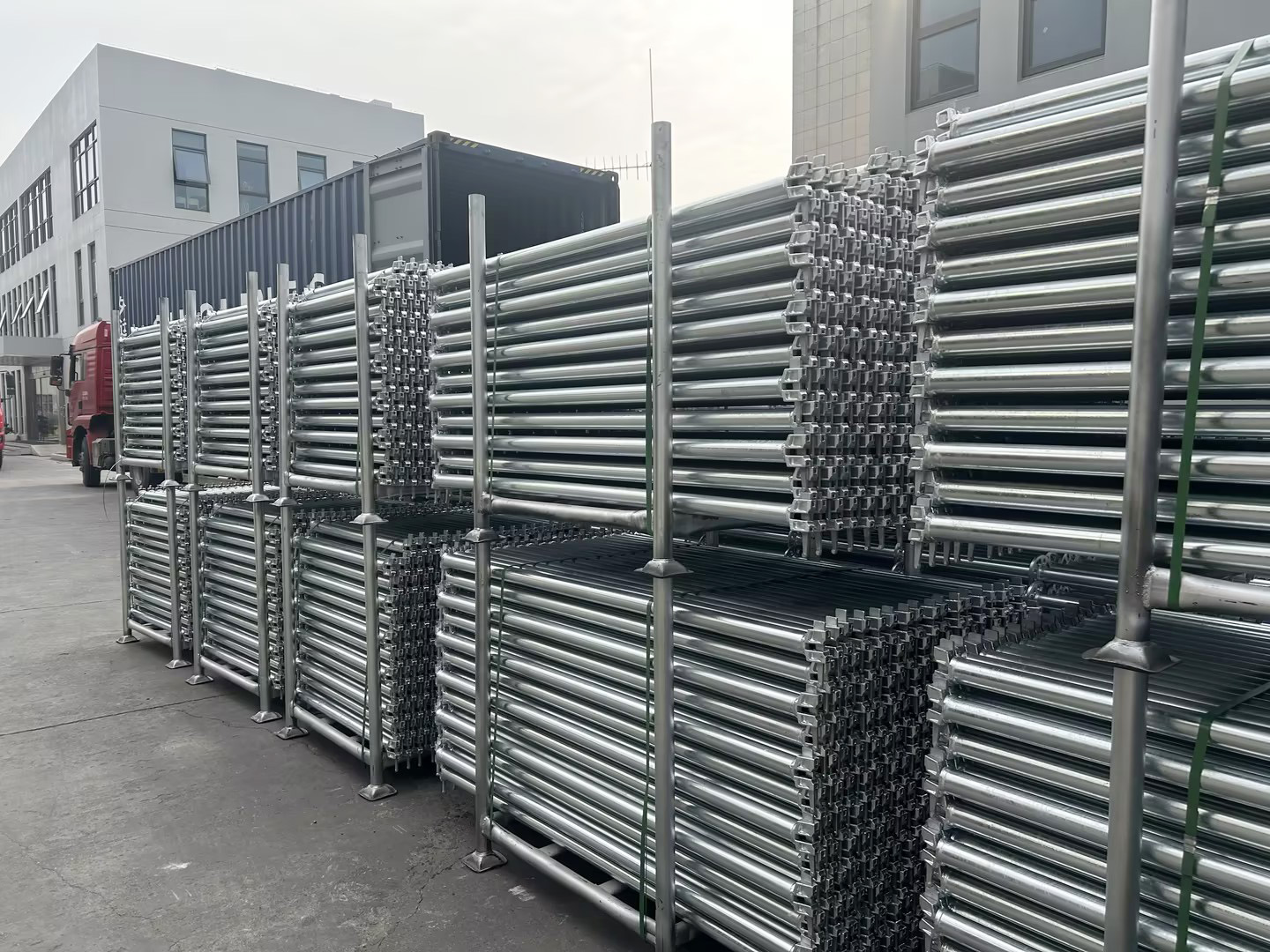

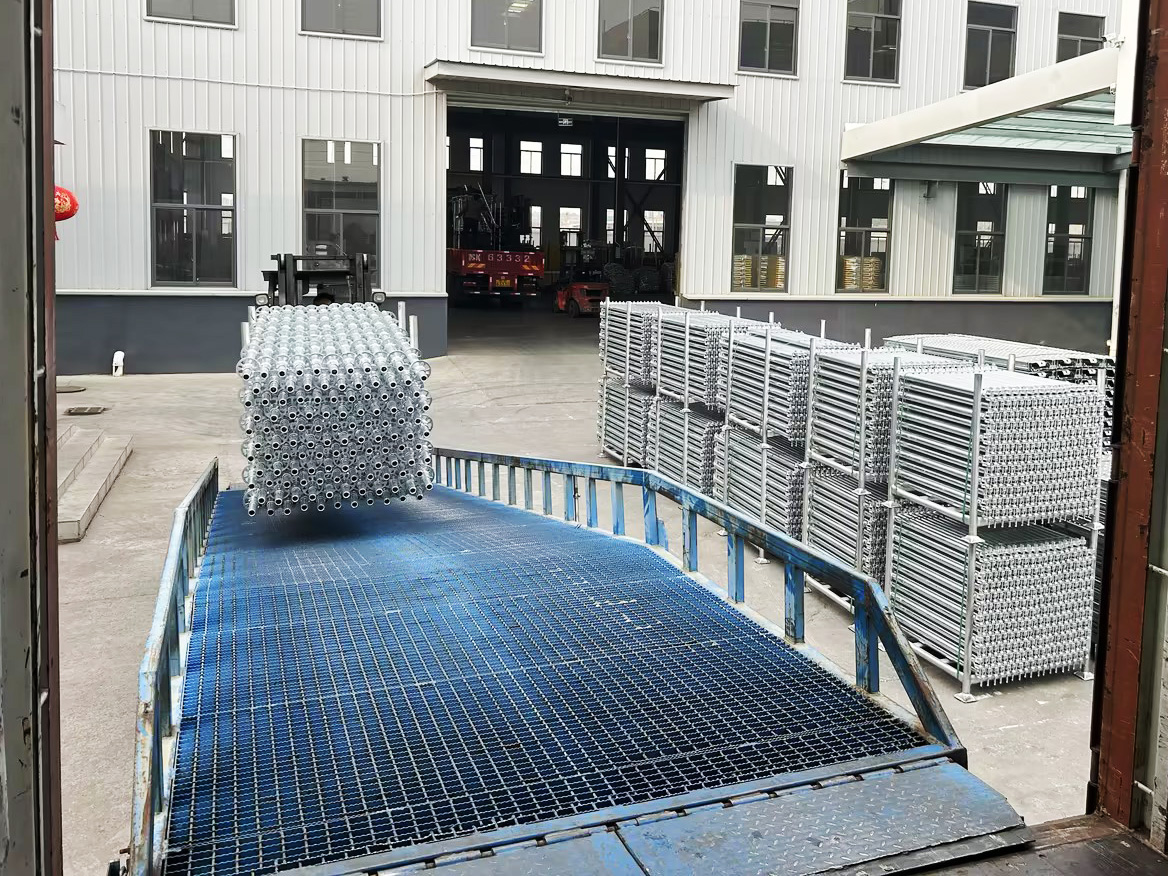

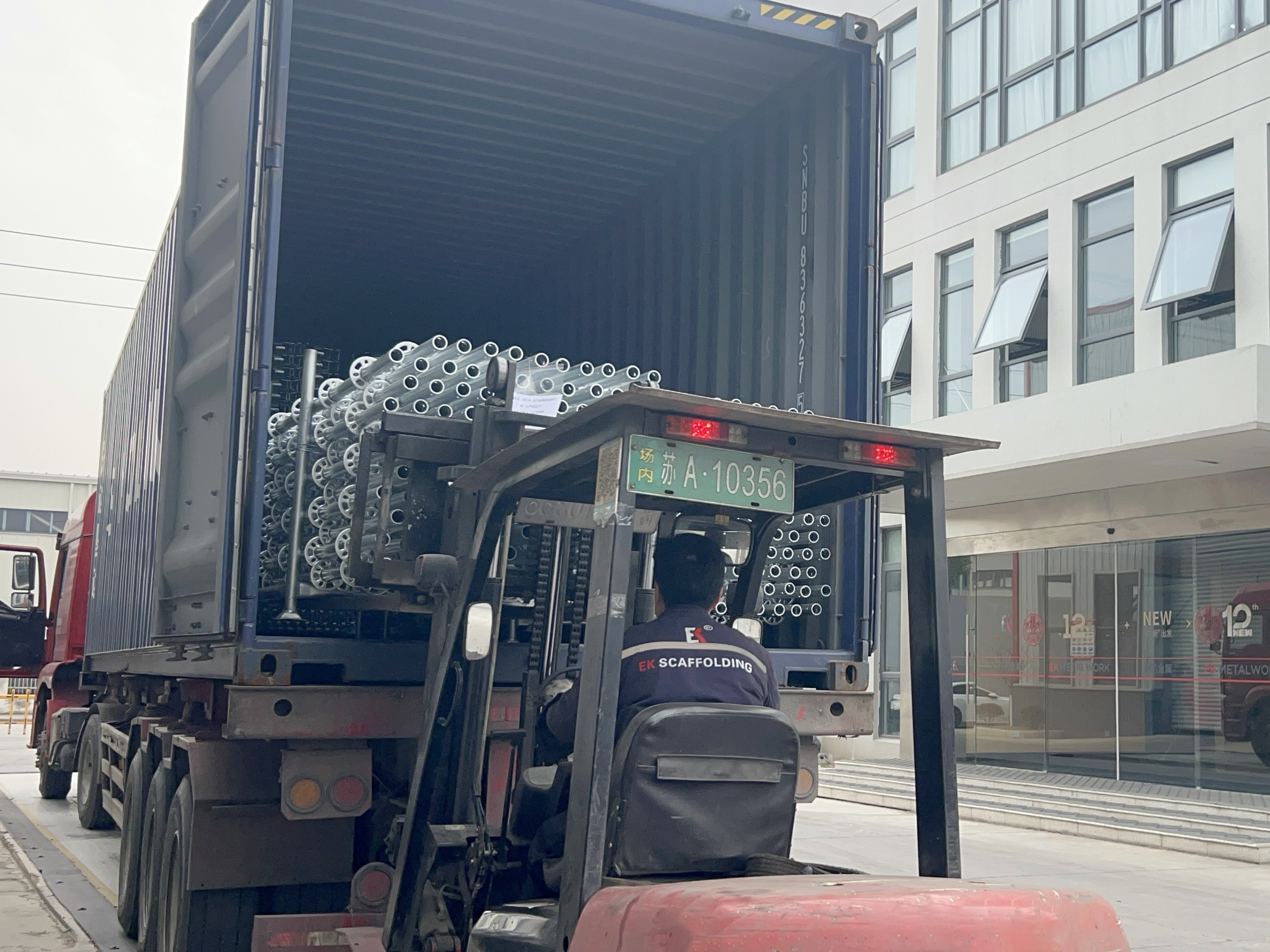

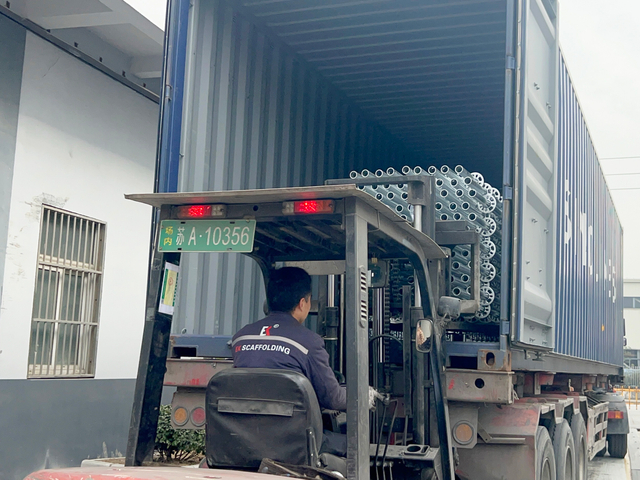

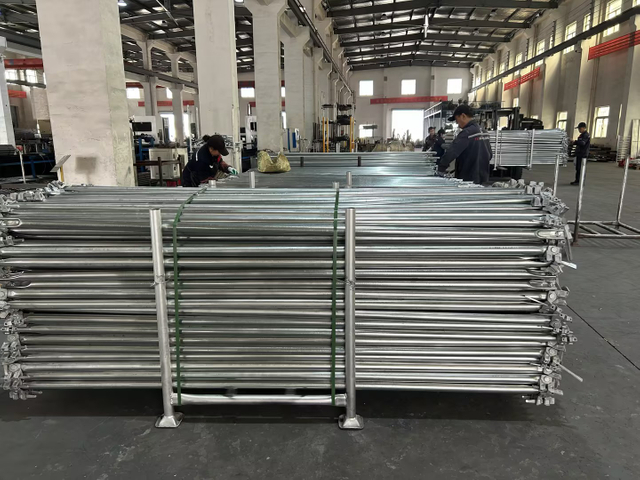

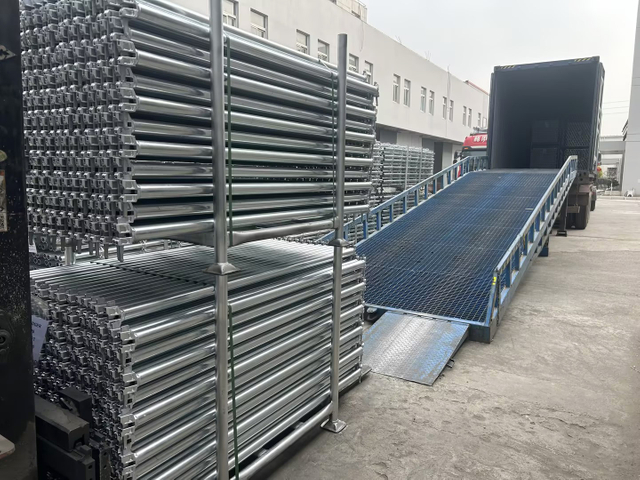

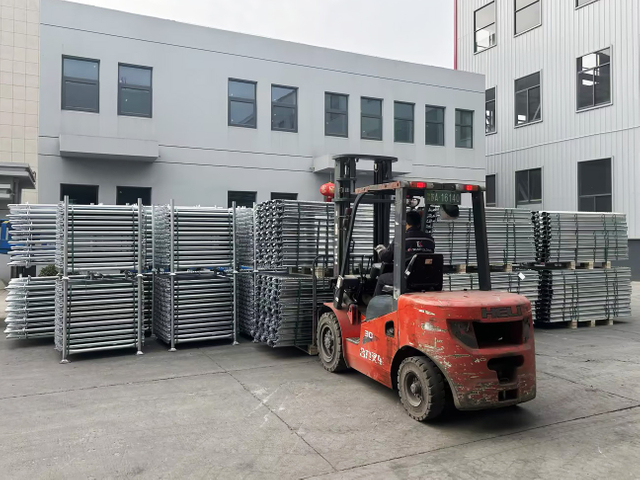

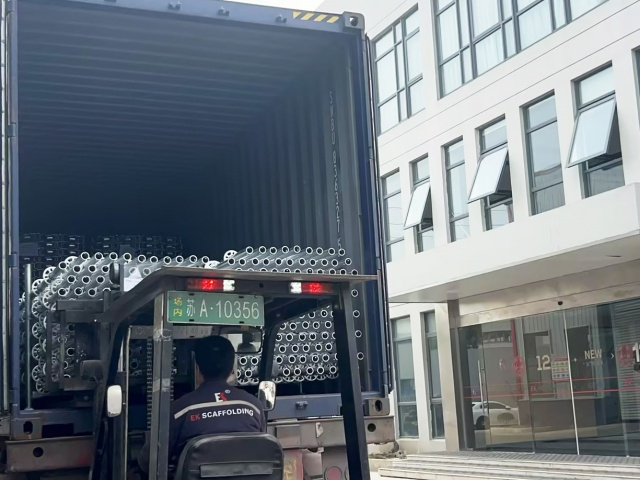

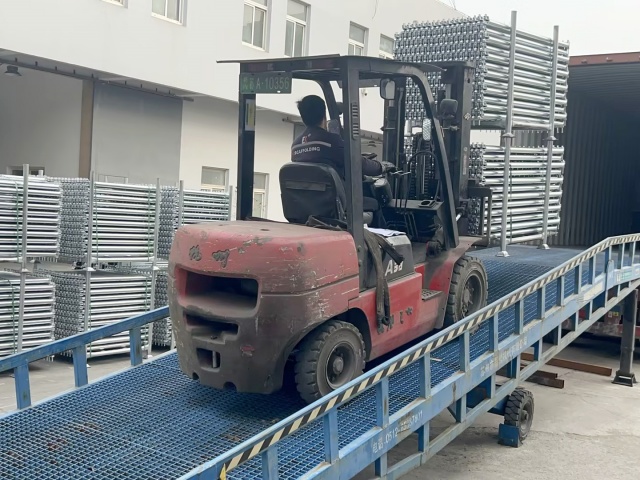

Paghahatid Ng Ringlock System At Iba Pang Mga Bahagi

Ano ang Ringlock Scaffolding?

Ang Ringlock scaffolding system ay isa sa pinakasikat na uri ng scaffolding system sa mundo, na tinatawag ding Ring Lock Scaffolding, Disc Lock Scaffolding o All Round Scaffolding. Bilang isang modular scaffolding system, ito ay lubhang maraming nalalaman, lubos na matipid, mas maginhawa at mas mabilis na gamitin.

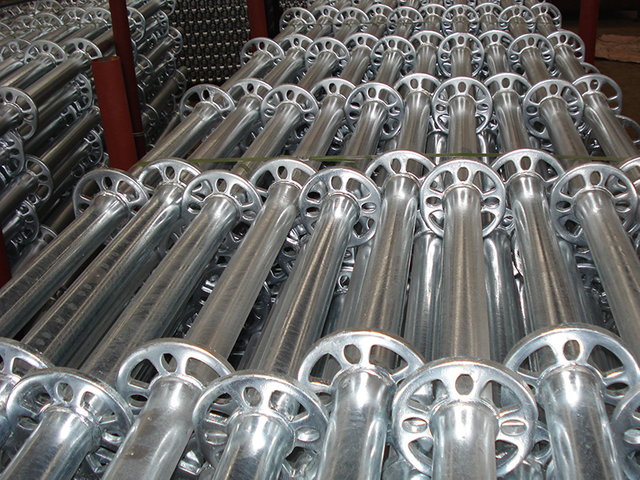

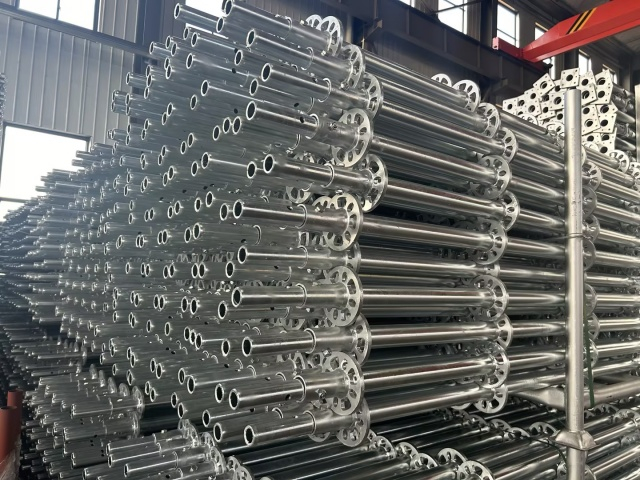

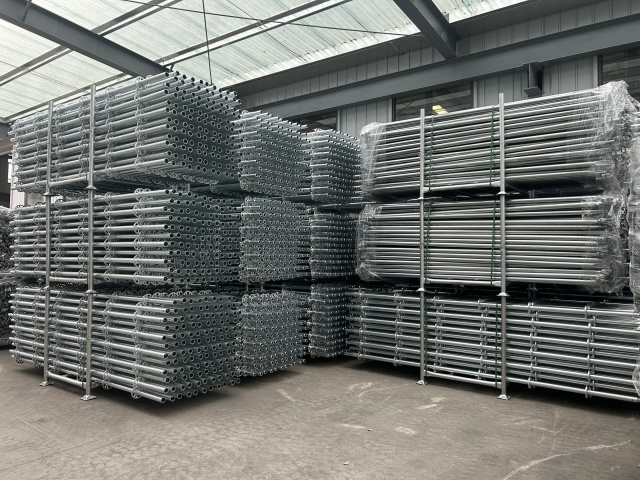

Pamantayang Pamantayan sa Scaffolding ng Ringlock

Materyal at Pamantayan ng Ringlock Scaffolding

Ganap na sumusunod ang Ringlock scaffolding system sa iba't ibang pamantayan sa kaligtasan ng scaffolding, kabilang ang EN 12810, CSA, ANSI/OSHA, at AS/NZS 1576.

Ang Ringlock scaffolding system ay malawakang pinagtibay sa buong mundo. Ito ay isang napaka-secure na sistema ng scaffolding, na may pagganap sa kaligtasan na nakakatugon o lumalampas sa pangkalahatang kinikilalang mga pamantayan sa kaligtasan gaya ng EN 12810, CSA, ANSI/OSHA, at AS/NZS 1576.

Item	Mga pagtutukoy
Mga Naaangkop na Pamantayan	EN 12810-1 / EN 12811-1 ANSI/SSFI SC100-5/05 AS/NZS 1576
Marka ng Materyal	Q355B / S355JR (Vertical Standards) Q235B / S235JR (Horizontal Ledger / Diagonal Braces)
Paggamot sa ibabaw	Hot-Dip Galvanized (Sumusunod sa ISO 1461)
Kapal ng Zinc Coating	Average na kapal ≥ 80μm (o na-customize kung kinakailangan)

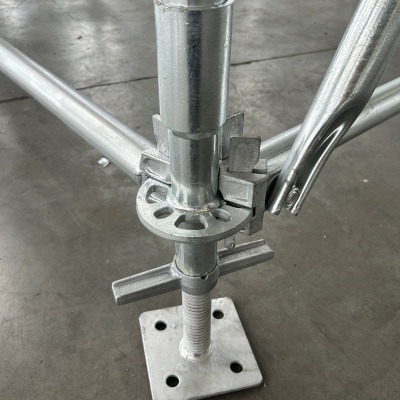

Anong Mga Bahagi ang bumubuo sa Ringlock Scaffolding?

Ang core ng ringlock scaffolding structure ay nakasalalay sa mga indibidwal na bahagi nito. Kung wala ang mga bahaging ito, ang sistema ng scaffolding ay hindi maaaring tipunin o magkaroon ng hugis. Bagama't maraming iba't ibang bahagi ang kasangkot, ang ilang mahahalagang bahagi ay talagang mahalaga; tinitiyak nila na ang buong istraktura ay nakatayong matatag at ligtas na patayo sa lupa.
Mga Rosette: Ang mga ito ay nagsisilbing mga punto ng koneksyon na nag-uugnay sa mga pamantayan (mga patayong poste) sa mga ledger (mga pahalang na beam), na idinisenyo upang mapahusay ang katatagan ng istruktura.
Mga Ledger: Ang mga ledger ay mga pahalang na support beam na nagbibigay ng mga load-bearing surface na kinakailangan para sa pagpupulong at pagtatayo ng scaffolding.
Mga Pamantayan: Ang mga pamantayan ay ang mga pangunahing elemento ng istruktura ng scaffolding system. Ang mga vertical na post na ito ay nagbibigay ng plantsa sa kinakailangang taas at lakas ng istruktura.
Diagonal Braces: Ginagamit ang mga angled na miyembro ng suporta na ito upang pigilan ang istraktura mula sa pag-ugoy, sa gayon ay tinitiyak ang pangkalahatang katatagan.
Mga Base Collar: Ang mga base collar ay nagsisilbing anchoring point, na tinitiyak na ang plantsa ay nakatayong tuwid at nananatiling ligtas na nakadikit sa lupa.

Base Jack : Ang mga base jack ay nagsisilbing anchoring function, na tinitiyak na ang scaffolding ay nananatiling matatag at patayo, at matatag na nakakabit sa lupa.
Steel Planks : Ito ang bumubuo sa ibabaw ng platform kung saan nilalakad ang mga manggagawa. Ang mga ito ay nagsisilbing daanan para sa mga tauhan upang lumipat at magtrabaho sa loob ng scaffolding, na nagbibigay ng matatag at maaasahang foothold.
Mga Guardrail: Mga proteksiyon na hadlang na nakaposisyon sa mga gilid ng istraktura, na idinisenyo upang maiwasan ang mga tauhan na mahulog sa mga gilid at upang matiyak ang kaligtasan sa pagpapatakbo.
Mga Toe Board: Mga bahagi ng harang na mababa ang profile na matatagpuan sa base, na idinisenyo upang maiwasang mahulog ang mga tool at materyales mula sa scaffolding.

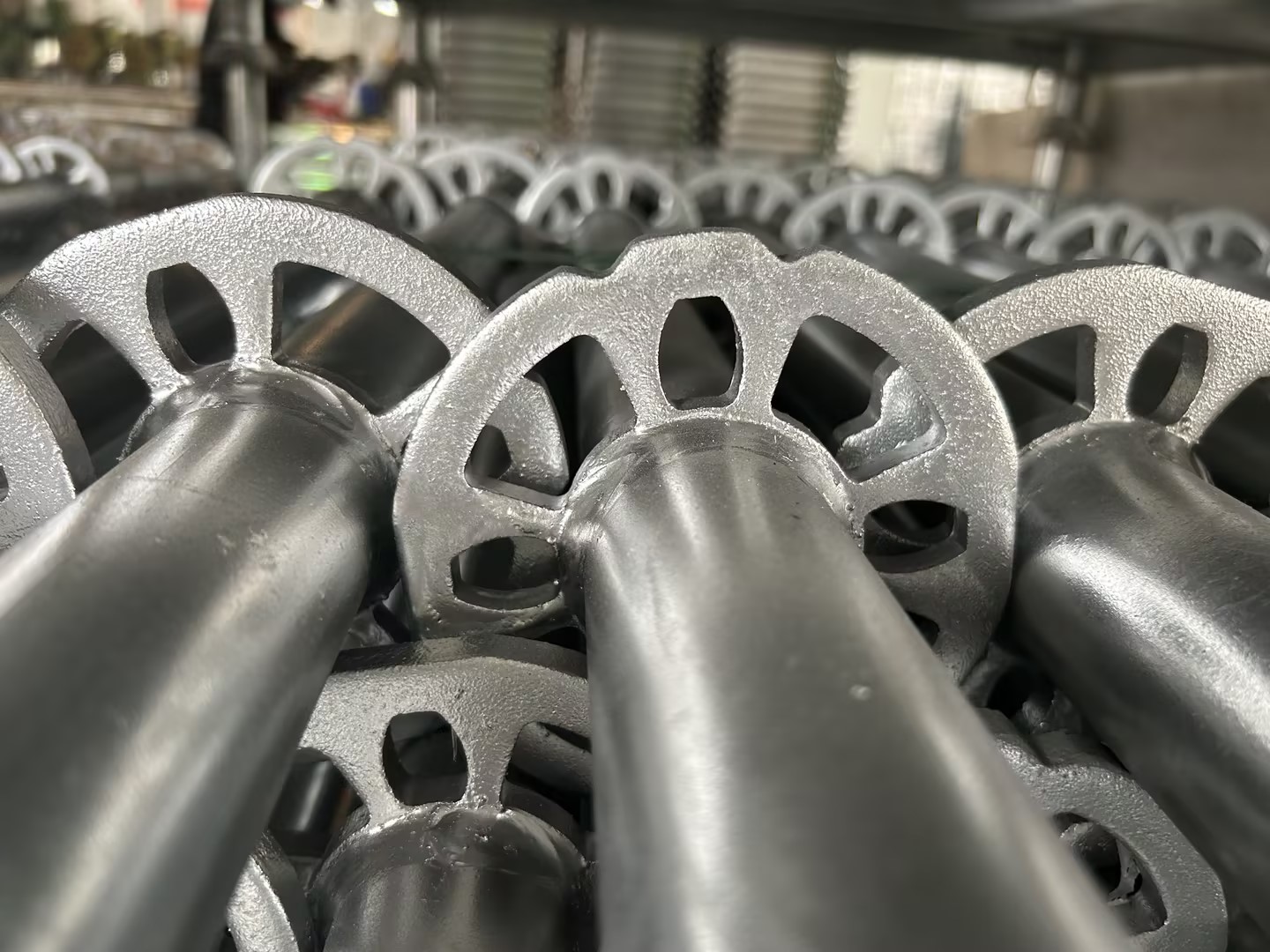

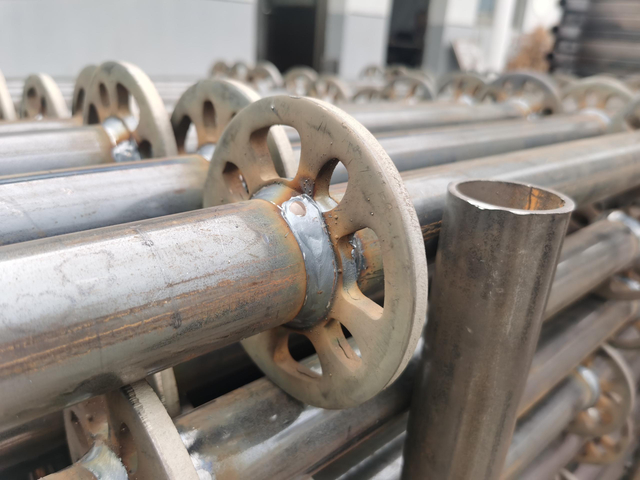

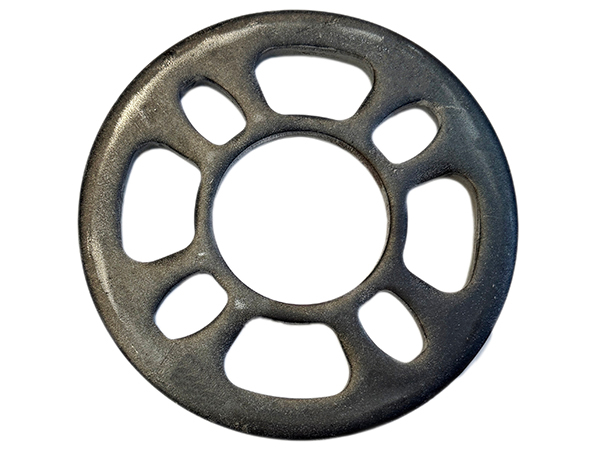

Rosette

Ang koneksyon ng rosette ay nagsisilbing structural core ng ringlock scaffolding system. Nagtatampok ang bawat rosette ng apat na malalaking aperture at apat na maliliit na aperture, na nagbibigay-daan sa mga bahagi—gaya ng mga ledger, diagonal braces, beam, at triangular bracket—upang kumonekta nang sabay-sabay sa mga vertical na pamantayan mula sa walong natatanging direksyon. Salamat sa natatanging eight-hole geometric na configuration nito, pinapadali ng connection point na ito ang buong 360-degree na koneksyon. Ang aming ringlock rosette ay ginawa mula sa 10mm-kapal na Q355B steel at walang putol na isinama sa mga vertical na pamantayan gamit ang isang circumferential seam welding na proseso na isinasagawa ng automated welding machinery ng Golden Lion. Tinitiyak ng prosesong ito na ang mga punto ng koneksyon ay nagtataglay ng mataas na lakas at semi-matibay na katangian, sa gayon ay ganap na natutugunan ang mga kinakailangan sa pagdadala ng pagkarga na itinakda ng pamantayan ng EN 12810 para sa mga proyektong pang-industriya at malayo sa pampang ng scaffolding.

I -type	Karaniwang Halaga	Mga Tala
Malaking Butas	4	Ginagamit para sa pagkonekta ng diagonal braces; nagbibigay-daan para sa pagsasaayos ng angular sa loob ng saklaw na 45° hanggang 60°.
Maliit na mga Butas	4	Ginagamit para sa pagkonekta ng mga ledger; tinitiyak ang isang tumpak na 90° right-angle na koneksyon.
Diameter ng Rosette	123 mm	Standard na detalye ng industriya.
Kapal ng Rosette	10 mm	Ginawa mula sa high-strength steel plate sa pamamagitan ng stamping o precision casting.
Materyal	Q355B / S355JR	Tumutugma sa materyal ng mga vertical na pamantayan upang matiyak ang integridad ng weld.
Kapasidad ng Paggugupit	25.0 kN	Vertical shear load capacity bawat solong node.
Torsional Rigidity	0.8-1.0 kNm/rad	Tinutukoy ang amplitude ng scaffolding sway sa ilalim ng wind load.

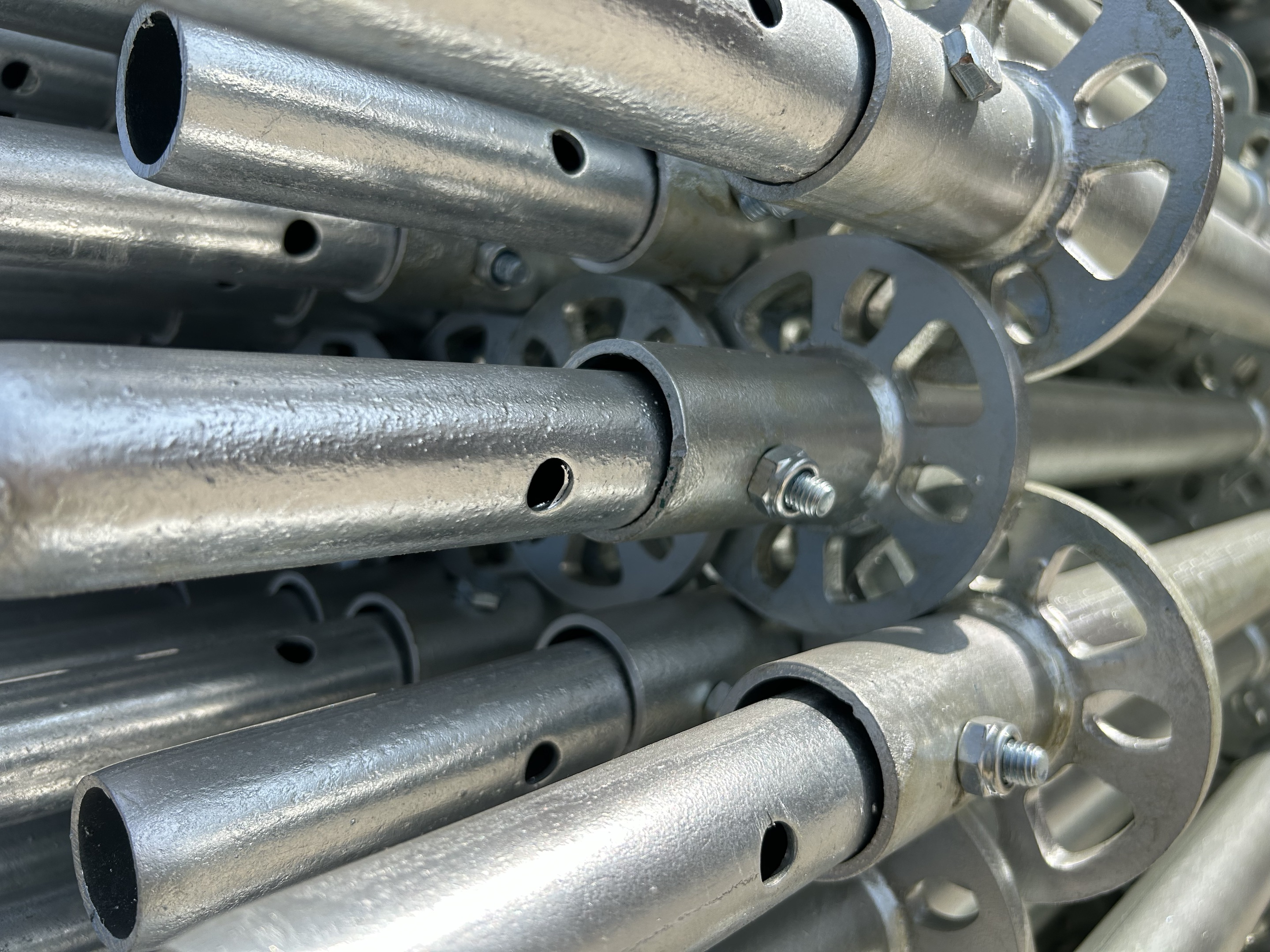

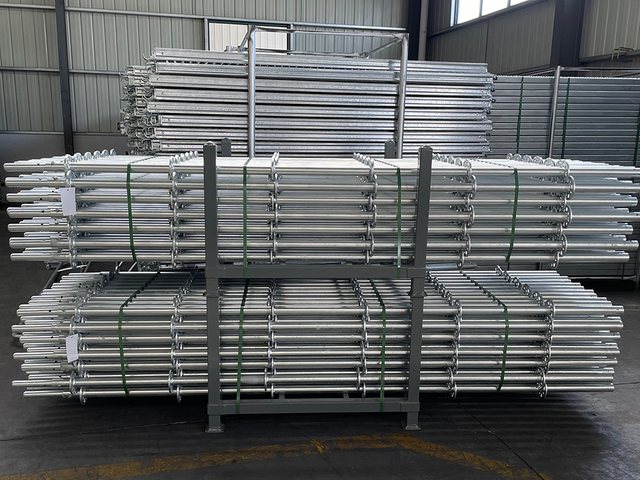

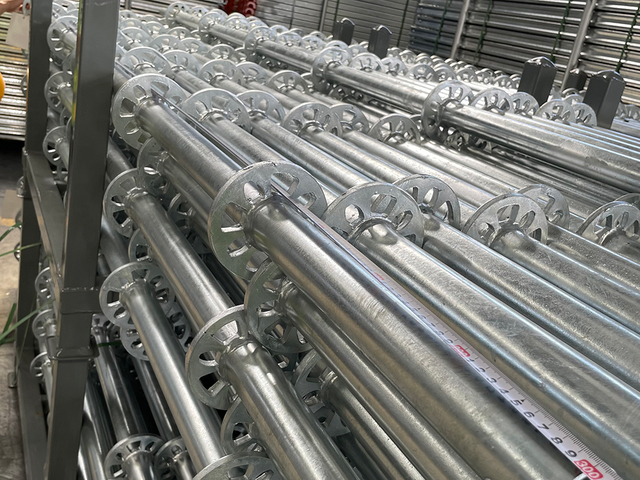

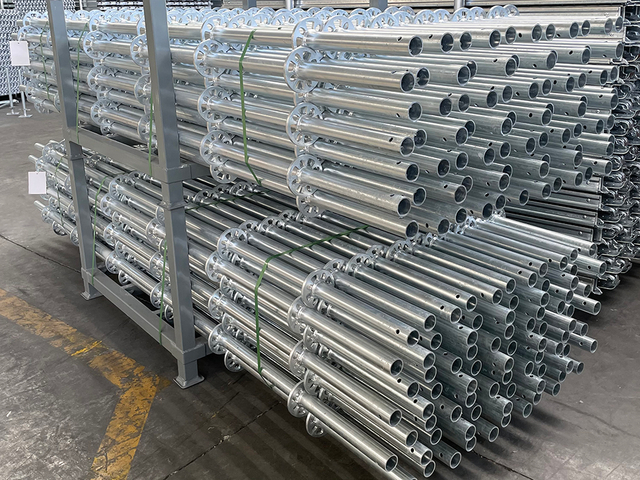

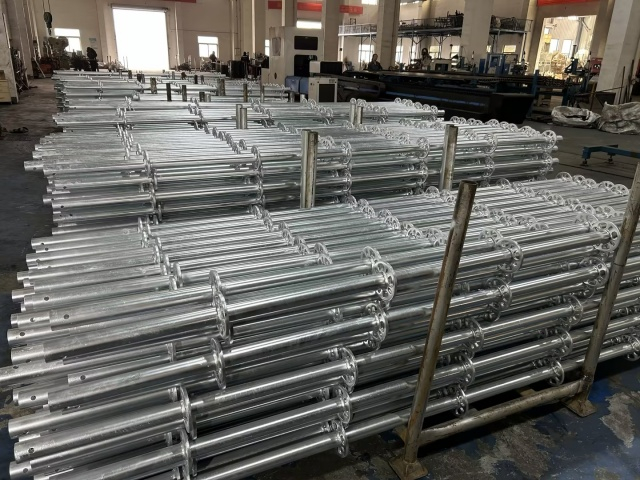

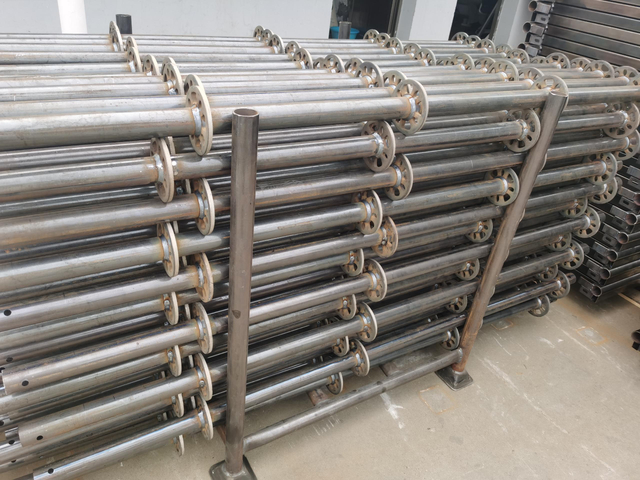

Pamantayan sa Ringlock

Sa isang modular scaffolding structure, ang ringlock scaffolding standard ay nagsisilbing vertical component. Ito ay ginawa mula sa steel scaffolding tube na may mga panlabas na diameter na 48.3 mm at 60 mm, ayon sa pagkakabanggit. Ang taas ng mga pamantayan sa disc system na ito ay karaniwang umaabot mula 0.5 metro hanggang 4 na metro. Ang mga disc ay hinangin sa standard sa pagitan ng 500 mm upang mapadali ang koneksyon ng iba pang mga bahagi sa loob ng ringlock system—tulad ng mga ledger, diagonal braces, at triangular bracket.

Ri nglock Vertical / Standard – may Spigot Q345 Steel Tubes 48.3 x 3.2mm
Code	Item	Panlabas na Diameter × Kapal ng Pader	Haba		Timbang
EK-RLS001	Standard na Ringlock 0.5m	48.3*3.2/3.25/4.0	0.5m	1'8 '	3.2kg	7.1lbs
EK-RLS002	Pamantayan ng Ringlock 1.0m	48.3*3.2/3.25/4.0	0.5m	3'3 '	5.5kg	12.2lbs
EK-RLS003	Pamantayan ng Ringlock 1.5m	48.3*3.2/3.25/4.0	1.5m	4'11 '	7.0kg	15.5lbs
EK-RLS004	Pamantayan sa Ringlock 2.0m	48.3*3.2/3.25/4.0	2.0m	6'7 '	10.2kg	22.5lbs
EK-RLS005	Pamantayan sa Ringlock 2.5m	48.3*3.2/3.25/4.0	2.5m	8'2 '	11.7kg	25.8lbs
EK-RLS006	Standard na Ringlock 3.0m	48.3*3.2/3.25/4.0	3.0m	9'10 '	14.9kg	32.8lbs

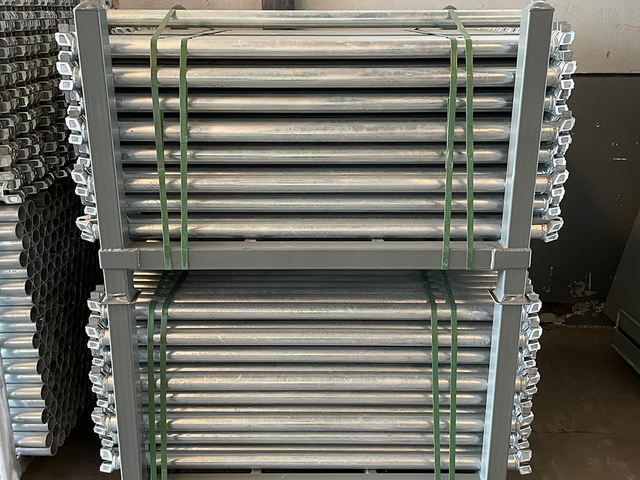

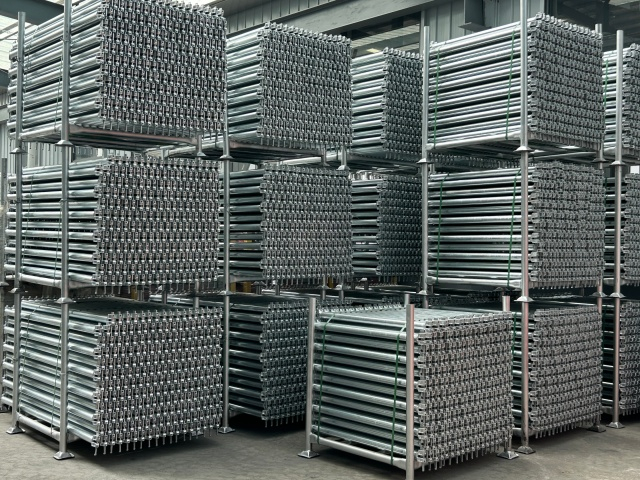

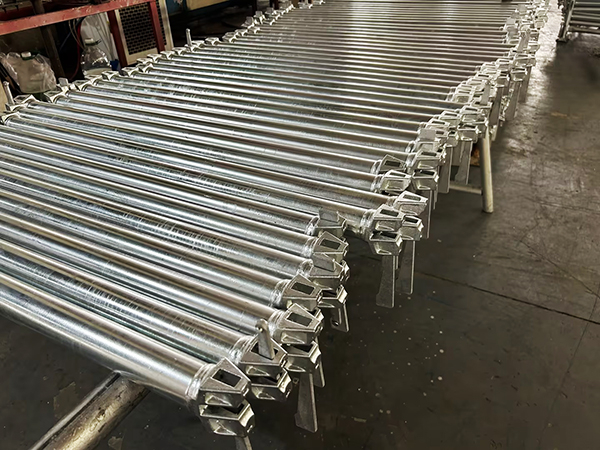

Ringlock Scaffolding Ledger

Sa konteksto ng ringlock scaffolding, karaniwang tumutukoy ang ledger sa ringlock na 'O-type' horizontal bar, na nagsisilbing pahalang na structural component sa loob ng ringlock scaffolding system. Ang ringlock scaffolding ledger na ito ay gawa sa steel scaffolding tubing na may panlabas na diameter na 48.3 mm; ang magkabilang dulo ay nilagyan ng cast steel ledger heads at wedge pins, kung saan ang ledger ay ligtas na naka-lock sa mga butas ng rosette na matatagpuan sa scaffolding standards (vertical posts).

Ringlock Ledger – kasama ang Spigot Q345 Steel Tubes 48.3 x 3.2mm
Code	Item	Panlabas na Diameter × Kapal ng Pader	Haba		Timbang
EK-RLS001	Ringlock Ledger 0.5M	48.3*2.75/3.0/3.2	0.5m	1'8 '	3.2kg	7.1lbs
EK-RLS002	Ringlock Ledger 1.0M	48.3*2.75/3.0/3.2	0.5m	3'3 '	5.5kg	12.2lbs
EK-RLS003	Ringlock Ledger 1.5M	48.3*2.75/3.0/3.2	1.5m	4'11 '	7.0kg	15.5lbs
EK-RLS004	Ringlock Ledger 2.0M	48.3*2.75/3.0/3.2	2.0m	6'7 '	10.2kg	22.5lbs
EK-RLS005	Ringlock Ledger 2.5M	48.3*2.75/3.0/3.2	2.5m	8'2 '	11.7kg	25.8lbs
EK-RLS006	Ringlock Ledger 3.0M	48.3*2.75/3.0/3.2	3.0m	9'10 '	14.9kg	32.8lbs

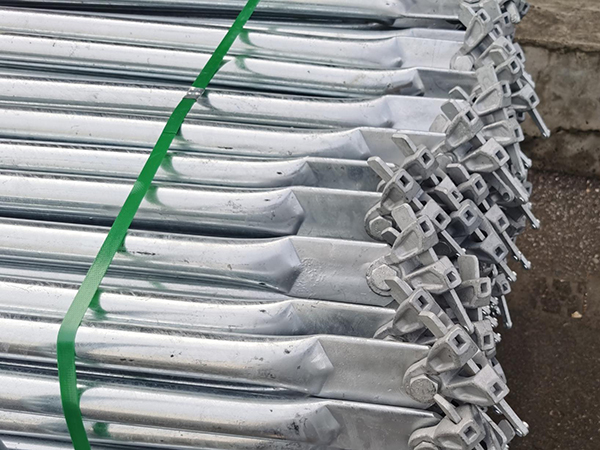

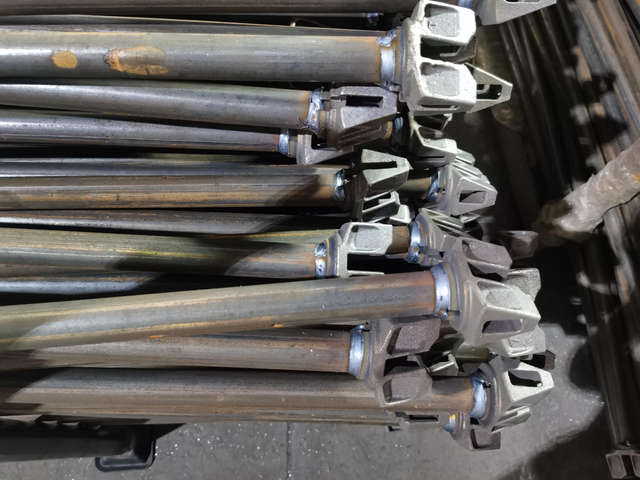

Katapusan ng Ledger

Ang mga dulo ng ledger na ginawa ng EK Scaffolding ay hinagis mula sa ZG230-450 grade steel, na nakakakuha ng pinakamababang joint shear strength na hanggang 25 kN. Precision-machined gamit ang CNC technology, ang mga dulo ng ledger na ito ay nagtatampok ng mga eksaktong dimensyon na nagsisiguro ng isang tumpak na akma sa mga pamantayan ng rosette, sa gayon ay epektibong pinapaliit ang structural sway. Hinangin gamit ang Golden Lion automated welding machine, nakakamit nila ang full-penetration welds na nailalarawan sa pamamagitan ng matatag na tahi at pare-parehong lakas, ganap na inaalis ang mga panganib na nauugnay sa hindi nakuha o mahinang mga welds. Tinitiyak nito na ang scaffolding platform ay nananatiling matibay at matatag sa lahat ng oras, kahit na sa mga high-altitude na working environment na lampas sa 50 metro.

Paghahambing ng Mga Proseso sa Paggawa para sa mga Ringlock Scaffolding Ledger Ends

Kategorya	Pagtatapos ng Cast Steel Ledger (Pag-cast ng Pamumuhunan)	Pinindot na Steel Ledger End (Stamped/Welded)	Huwad na Ledger End
Mga Sitwasyon ng Application	Pangunahing modelo ng pag-export; sa kasalukuyan ang pinakakaraniwang istilo sa internasyonal na merkado, na kadalasang ginagamit sa mga de-kalidad na proyekto sa engineering.	Matipid na modelo; karaniwang matatagpuan sa mga proyektong may lubhang mahigpit na mga kinakailangan sa pagkontrol sa gastos.	Heavy-duty na modelo ng engineering; ginagamit sa mga heavy-support system (hal., mga tulay, power plant) kung saan ang mga kinakailangan sa pagganap ng kaligtasan ay lubhang mahigpit.
Proseso ng Paggawa	Ginagamit ang precision casting process na kinasasangkutan ng alinman sa silica sol o water glass.	Nabuo sa pamamagitan ng pag-stamp ng makapal na bakal na mga plato gamit ang mga hulma, na pagkatapos ay hinangin sa mga dulo ng mga tubo ng bakal.	Ginawa sa pamamagitan ng pagpapailalim sa materyal na bakal sa mataas na temperatura na forging.
Mga pangunahing tampok	Makinis na pagtatapos sa ibabaw at napakataas na katumpakan ng dimensyon, na nagbibigay-daan para sa halos perpektong akma sa Ringlock rosette.	Medyo simpleng istraktura at mas magaan na timbang sa sarili.	Nagtataglay ng mas siksik na panloob na istraktura ng butil ng metal, na halos walang porosity o sand inclusions.
Kalamangan	Mataas na lakas at mahusay na pagkakapare-pareho; makabuluhang pinahuhusay ang torsional rigidity ng node connection.	Napakababa ng gastos at maiikling oras ng lead ng produksyon.	Pambihirang tigas; mahusay na gumaganap sa matinding lamig o mataas na epekto na mga kapaligiran nang walang panganib ng malutong na bali.
Mga disadvantages	wala	Ang lugar ng contact ay karaniwang mas maliit kaysa sa mga dulo ng cast ledger; mas madaling kapitan sa localized deformation sa ilalim ng mabibigat na karga, na nagreresulta sa bahagyang mas mababang tibay.	Pinakamataas na gastos sa produksyon; ang panlabas na pagtatapos ay karaniwang hindi gaanong pino kaysa sa mga bahagi ng cast.

Mga Detalye ng Pagganap ng Cast Steel Coupler

Diameter ng Pipe	48.3 mm (Karaniwang scaffolding steel tube na panlabas na diameter)
Timbang	0.4kg - 0.6kg
Pagbukas ng Panga	11 mm – 12 mm (Tinanggap ang 10 mm makapal na mga disc)
Wedge Pin Hole Diameter	7 mm – 9 mm (Katugma sa karaniwang wedge pin)
Curvature ng Front Profile	Tumpak na tumutugma sa curvature ng 48.3 mm vertical standards
Ligtas na Shear Load	25.0 kN
Ultimate Tensile Strength	65.0 kN
Weld Penetration	100% circumferential penetration weld

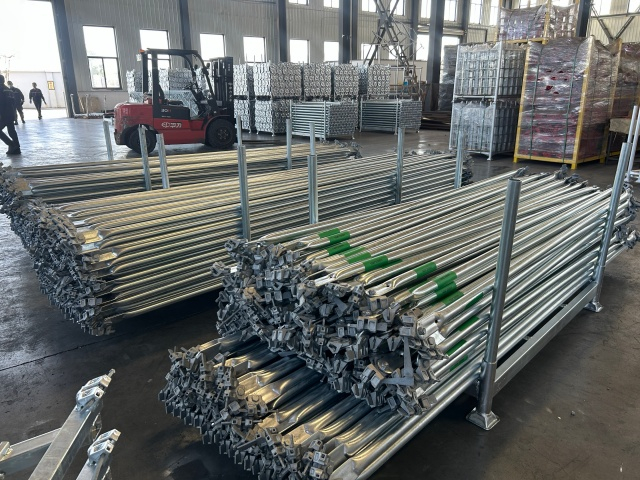

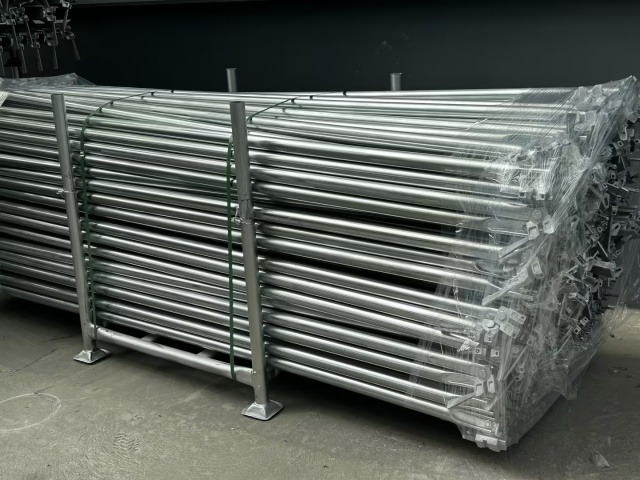

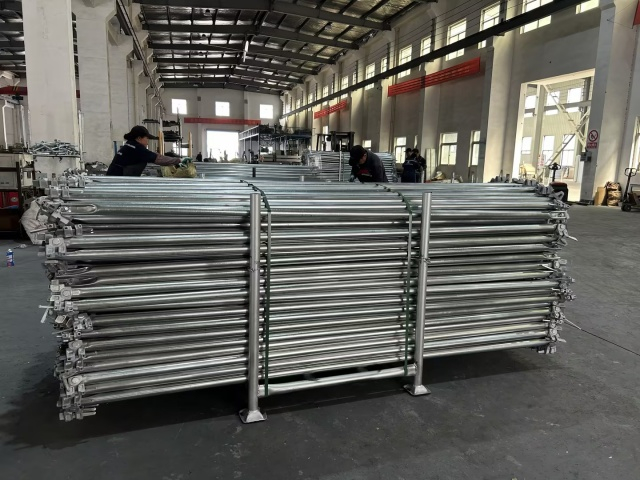

Ringlock Diagonal Brace

Ang diagonal brace para sa ringlock scaffolding ay isang diagonal strut na naka-install sa loob ng pahalang na eroplano. Ito ay nagsisilbi upang matiyak ang katatagan ng scaffolding system, maiwasan ang lateral deformation na maaaring magdulot ng pagbabago sa load-bearing center of gravity, at makatiis sa mga lateral forces sa panahon ng proseso ng konstruksiyon.

Ringlock Diagonal Brace Q235 Steel Tubes 48.3 x 2.5mm
Code	Item	Panlabas na Diameter × Kapal ng Pader	Lapad	Taas / Pag -angat	Haba	Timbang
EK-RLB001	Ringlock Diagonal Brace 0.65x2.0M	42.22.5/48.32.75	0.65m	2.0m	2.11m	7.7kg	17.0lbs
EK-RLB002	Ringlock Diagonal Brace 1.07x2.0M	42.22.5/48.32.75	1.07m	2.0m	2.27m	8.2kg	18.0lbs
EK-RLB003	Ringlock Diagonal Brace 1.57x2.0M	42.22.5/48.32.75	1.57m	2.0m	2.55m	9.0kg	19.8lbs
EK-RLB004	Ringlock Diagonal Brace 2.13x2.0M	42.22.5/48.32.75	2.13m	2.0m	2.93m	10.1kg	22.3lbs
EK-RLB005	Ringlock Diagonal Brace 2.44x2.0M	42.22.5/48.32.75	2.44m	2.0m	3.15m	10.8kg	23.8lbs
EK-RLB006	Ringlock Diagonal Brace 3.05x2.0M	42.22.5/48.32.75	3.05m	2.0m	3.65m	12.3kg	27.0lbs

Iba pang mga Bahagi

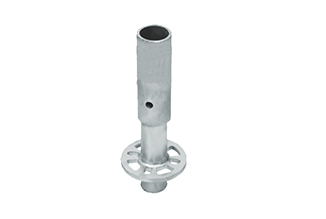

Base kwelyo

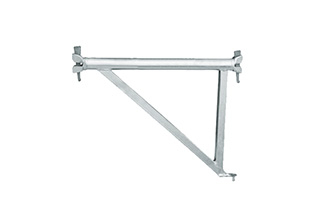

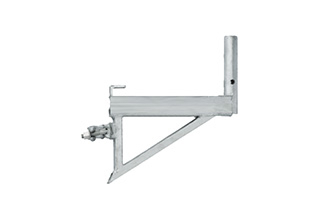

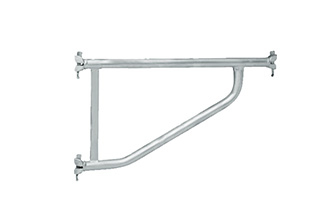

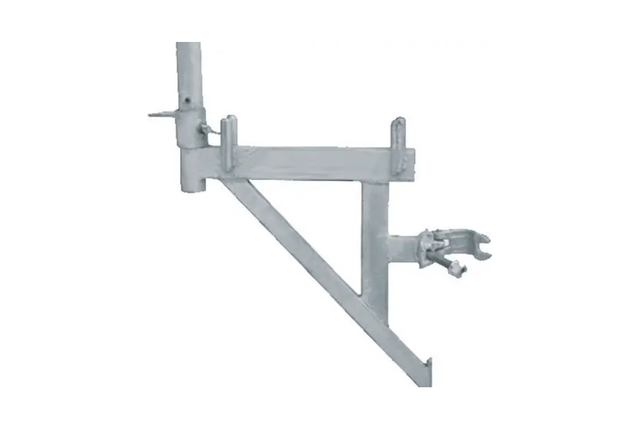

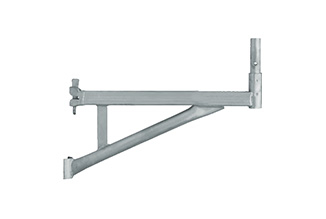

Tripod
Tripod
Tripod
Tripod
Tripod
Ringlock Transom

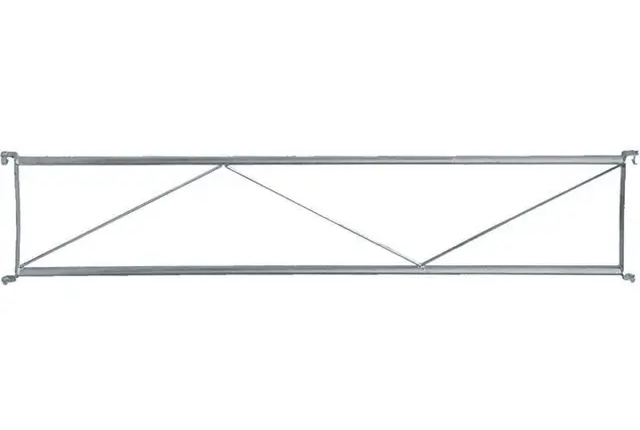

Ringlock Truss

Iba pang mga sukat / sangkap o mga pangangailangan sa bespoke, mangyaring makipag -ugnay sa amin.

Magagamit din ang mga sangkap na scaffolding ng aluminyo na magagamit:

Ang espesyal na proseso ng buli ay ginagawa sa panloob na pamantayang pagbubukas upang maayos ang pagtayo:

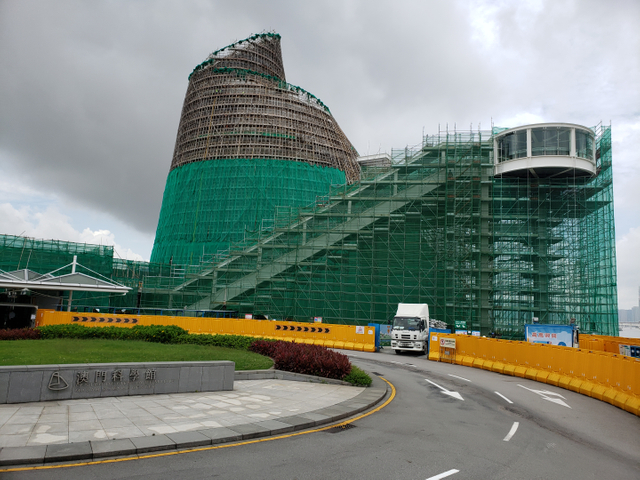

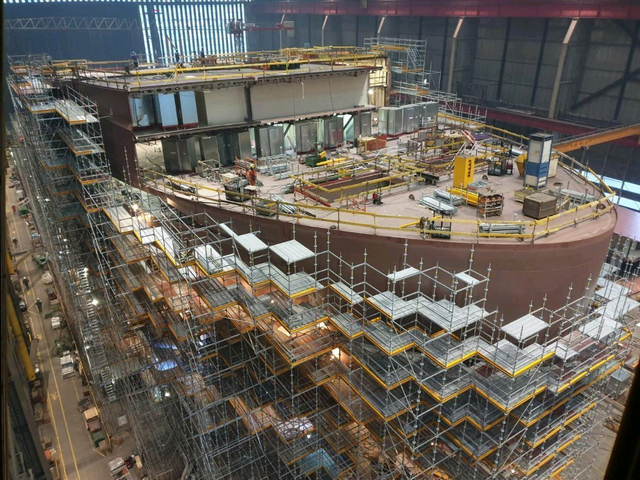

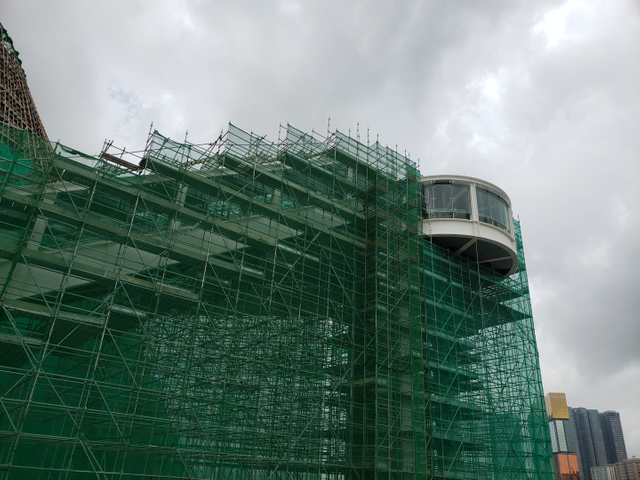

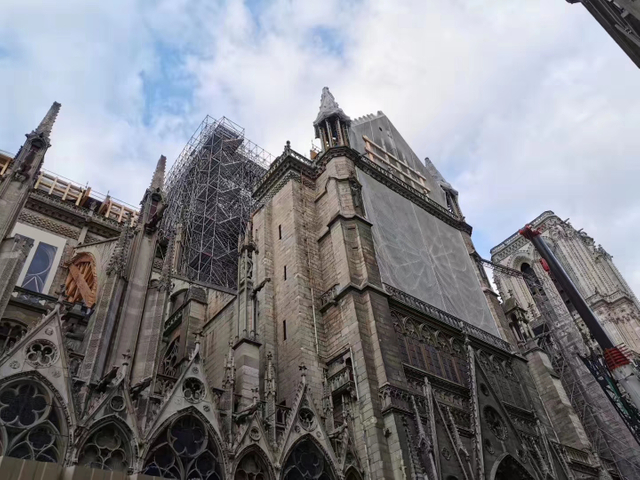

Application ng Ringlock Scaffolding System

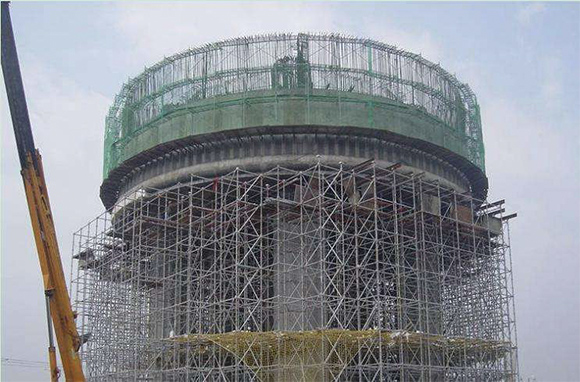

Sistema ng scaffolding ng Ringlock para sa konstruksyon

Ang Ringlock Scaffolding System ay malawakang ginagamit sa pangkalahatang lagusan at iba pang mga proyekto sa tulay, mga engineering ng viaducts, mga gusali ng halaman, nakataas na mga tower ng tubig, mga halaman ng kuryente, mga referies ng langis, atbp. Sistema ng Staircase, yugto ng pagtayo ng Evening Party, Grandstand ng Sports Games, atbp.

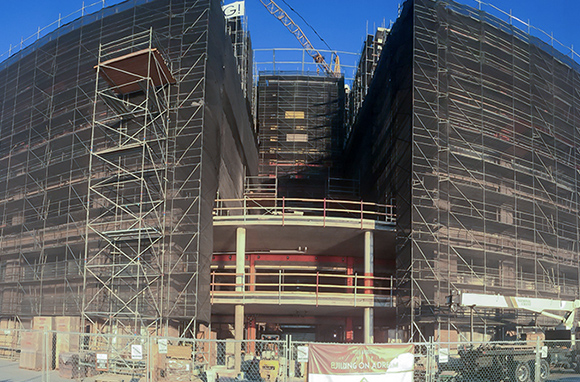

Sistema ng scaffolding ng Ringlock para sa pagbuo

Mas kaunting mga istraktura, maginhawang konstruksyon at disassembly, pangunahing istraktura at mga espesyal na bahagi, na maaaring gawing angkop ang ringlock system para sa iba't ibang istrukturang gusali; ito ay binubuo ng tatlong uri ng mga miyembro: Ringlock Standards , Ringlock Ledger at Ringlock Diagonals Brace . Ang mga miyembrong ito ay lahat ay ginawa sa EK scaffolding manufacturer . Una, pinapaliit ng disenyo ng scaffolding na ito ang problema ng madaling pagkawala at pagkasira ng mga tradisyunal na bahagi ng scaffolding na gumagalaw, at binabawasan ang pagkawala ng ekonomiya ng unit ng konstruksiyon. Pangalawa, wala itong anumang mga movable ringlock scaffolding component, na pumipigil sa tradisyonal na nakatagong panganib na dulot ng movable locking parts ng scaffolding.
Mas mahusay na komprehensibong benepisyo. Ang serye ng mga bahagi ay na-standardize para sa madaling transportasyon at pamamahala. Walang nakakalat at madaling mawala na mga bahagi, mababang pagkawala, at mababang pamumuhunan.

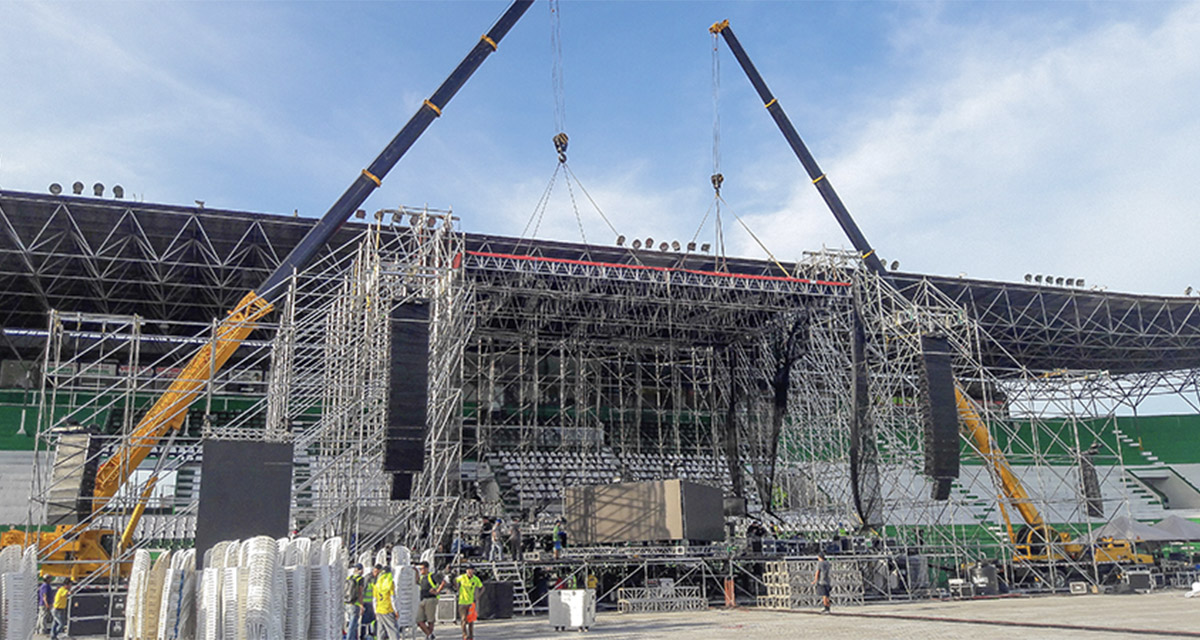

Ringlock scaffolding system para sa mga kaganapan

Ang scaffolding ng Ringlock ay maaaring magamit gamit ang mga accessories tulad ng adjustable base jacks , adjustable u jacks , girders at cantilevers upang makamit ang iba't ibang kagalingan.
1) maaari itong itayo sa anumang hindi pantay na dalisdis at hakbang na pundasyon;
2) maaari itong suportahan ang mga stepped stencil;
3) maaari itong itayo gamit ang mga daanan, at maaaring maitayo ng mga eaves at mga pakpak;
4) Maaari itong magamit gamit ang mga pag -akyat ng mga frame, mailipat na mga workbenches, at panlabas na baluktot na mga frame. At iba pa, upang makamit ang iba't ibang mga function ng suporta sa pag -andar;
5) Maaari itong magamit upang mag -set up ng iba't ibang mga yugto, advertising engineering bracket, atbp.

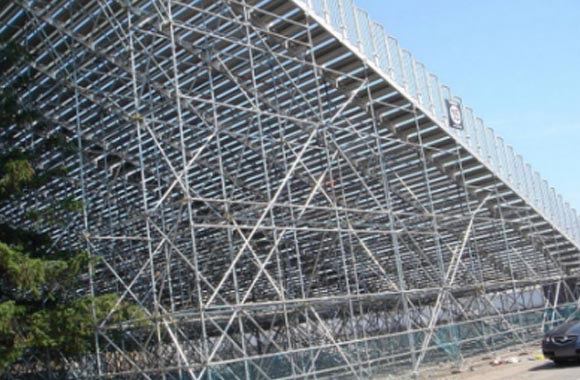

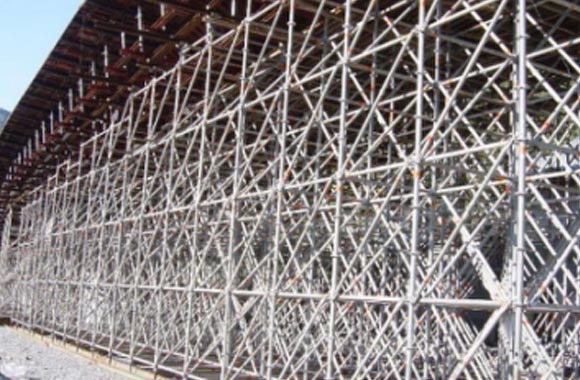

Mga Proyekto ng Ringlock Scaffolding

Ang aming kapasidad sa paggawa ay higit sa 20 mga lalagyan buwanang. Narito kami upang makatulong na matiyak ang tagumpay ng iyong mga proyekto.

Offshore Oilfield malapit sa Labuan, Malaysia

Oil Refinery sa Middle-East Asia

Seating System para sa mga Event sa Vietnam

Shipyard sa Northern of China

Catalog ng scaffolding ng Ringlock

Narito ang catalog ng EK ringlock system. Maaari mong makita ang lahat ng aming ringlock diagonal brace, ringlock ledger at ringlock standard na mga produkto dito.

Kung sa tingin mo ay hindi ka masisiyahan ng ringlock scaffolding catalog, mayroon din kaming mga file na ida-download.

Pangalan	I-download
Ringlock System Catalogue.pdf	I-download

Libre para sa pag -download at pagtatanong

Ang scaffolding ng ringlock ay mekanismo ng self-locking na may independiyenteng pagpasok ng wedge. Dahil sa interlocking at gravity, hindi mabubunot ang ledger kahit hindi higpitan ang wedge. Ang ledger ay may self-locking function, na maaaring i-lock o alisin sa pamamagitan ng pagpindot sa wedge, at ang contact surface sa pagitan ng rosette at ng cast end ay malaki, at sa gayon ay nagpapabuti sa baluktot na lakas ng steel pipe , at tinitiyak na ang standard ay hindi hilig.

Ang vertical cross axis sa pagitan ng Ringlock standard at ringlock scaffolding ledger ay mataas sa katumpakan, at ang stress property ay makatwiran. Samakatuwid, ang kapasidad ng tindig at pangkalahatang katigasan ay malaki, at ang katatagan ng istraktura ay malakas. Ang bawat Standard ay maaaring magdala ng 3-4 tonelada. Ang bilang ng mga Braces ay mas mababa kaysa sa tradisyonal na scaffolding.

Sumunod sa mga pamantayan sa Europa, USA, Australian at iba pa. Ang pagsubok sa lab ay gagawin ng third-party na kumpanya (SGS, TUV ...) bilang mga kinakailangan ng mga customer.

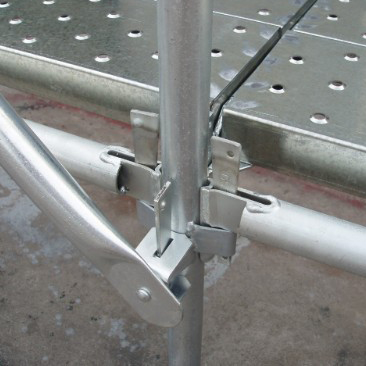

Ringlock Scaffolding kumpara sa Cuplock Scaffolding kumpara sa Kwikstage Scaffolding

Kapag pumipili ng modular scaffolding system, ang mga salik tulad ng bilis ng pagpupulong, flexibility, kapasidad na nagdadala ng load, at gastos ay dapat na komprehensibong isaalang-alang. Ang Ringlock Scaffolding, Cuplock Scaffolding , at Kwikstage Scaffolding ay kasalukuyang ang tatlong pinakamalawak na ginagamit na scaffolding system, bawat isa ay nagtataglay ng sarili nitong natatanging mga pakinabang.
Binabalangkas ng talahanayan sa ibaba ang mga pangunahing pagkakaiba sa tatlong sistemang ito, na naglalayong tulungan ka sa pagtukoy kung aling sistema ang pinakaangkop para sa iyong pagtatayo ng gusali, mga proyektong pang-industriya, o mga pangangailangan sa inhinyero ng imprastraktura.

I -type	Ringlock scaffolding	Cuplock scaffolding	Kwikstage scaffolding

Paraan ng Koneksyon	Rosette	Upper at Lower Cups	Mga V-Pressing (V-Grooves)
Mga Punto ng Koneksyon	8	4	4
Mga Anggulo ng Koneksyon	Anumang Anggulo (4 fixed, 4 adjustable)	90-Degree Right Angles Lang	90-Degree Right Angles Lang
Mekanismo ng Pag-lock	Self-locking Wedge at Pin	Umiikot na CupLock (Spiral Lock)	Drop-in Pin / Gravity Lock
Diameter ng tubo	48.3mm	48.3mm	48.3mm
Kapal ng pader	3.2mm / 3.25mm / 4.0mm	3.0mm / 3.2mm	3.25mm / 4.0mm
Timbang	Liwanag	Katamtaman	Mabigat
Ibabaw ng Tapos	Hot-Dip Galvanized (HDG)	Hot-Dip Galvanized / Pininturahan	Hot-Dip Galvanized / Pininturahan
Mga Pamantayan sa Kaligtasan	EN 12810 / AS 1576	BS 1139 / EN 12810	AS/NZS 1576
Load-Bearing Capacity	Napakataas (Axial loading, minimal na eccentricity)	Mataas	Katamtaman
Kakayahang umangkop	Napakataas	Katamtaman	Katamtaman
Bilis ng Assembly	Mabilis (Naka-secure sa pamamagitan lamang ng pagmamartilyo ng wedge pin)	Katamtaman (Nangangailangan ng pag-ikot ng cuplock; maaaring mangailangan ng paglilinis ng mga labi mula sa mga tasa)	Medyo Mabilis (Drop-in na istilo ng pin)
Katatagan ng Structural	Malakas; gumagamit ng mga diagonal na braces upang bumuo ng mga triangular na istruktura para sa napakataas na katatagan	Malakas	Malakas
Gastos sa Pagpapanatili	Mababa (Walang marupok na gumagalaw na bahagi)	Katamtaman (Ang mga tasa ay madaling kapitan ng deformation/rusting)	Katamtaman (V-Pressings prone to damage)
Buhay ng Serbisyo	10–15+ Taon	8–10 Taon	5–8 Taon
Mga aplikasyon	Konstruksyon ng Tulay, Mga Shipyard, Oil/Gas Rig, Mga Pasilidad na Pang-industriya	Mga Linear na Structure, Structural Support/Reinforcement, Simple Structures	Building Construction, Painting Projects, Masonry Work, Commercial Projects
Mga Pangunahing Merkado	Global (Lalo na ang Europe/USA, High-End Infrastructure)	Asya, Gitnang Silangan, Mga Bahagi ng Africa	Australia, UK, South Africa

Mga Rekomendasyon sa EK Scaffolding:
1. Mga Pakinabang sa Structural Mechanics
Ringlock: Nagtatampok ng octagonal rosette na disenyo na nakahanay sa mga punto ng koneksyon sa pagitan ng mga ledger at mga pamantayan sa gitnang axis. Ang sentralisadong load-bearing arrangement na ito ay nagpapaliit ng sira-sira na stress, na nagreresulta sa superior torsional resistance at pangkalahatang structural stability kumpara sa Cuplock system.
2. Paghahambing ng Kahusayan sa Operasyon
Batay sa on-site na data ng field, para sa mga proyektong scaffolding na may maihahambing na sukat, ang mga sistema ng Ringlock ay maaaring itayo nang humigit-kumulang 30% na mas mabilis kaysa sa mga sistema ng Cuplock . Ang pangunahing dahilan para sa kahusayan na ito ay nakasalalay sa disenyong nakabatay sa rosette, na nagbibigay-daan sa mga wedge pin na ma-secure sa pamamagitan lamang ng pagmamartilyo; epektibo nitong inaalis ang mga karaniwang isyu na makikita sa mga cup-type system—gaya ng component jamming, dust accumulation, o corrosion—na maaaring pigilan ang mga cuplock node na malayang umiikot.
3. Mga Rekomendasyon sa Market Application
Ringlock Scaffolding : Pinakamahusay na angkop para sa mga kumplikadong istruktura na nangangailangan ng mataas na antas ng flexibility at pambihirang kapasidad na nagdadala ng pagkarga.
Cuplock Scaffolding : Isang matipid at mahusay na solusyon para sa mga linear na istruktura ng scaffolding, tulad ng mga ginagamit sa facade work at formwork support system.
Kwikstage Scaffolding : Isang versatile system na perpektong angkop para sa mga pangkalahatang proyekto sa konstruksiyon na may katamtamang mga kinakailangan sa pagdadala ng pagkarga.

Bakit Piliin ang Aming Ringlock Scaffolding?

Ang aming Ringlock scaffolding ay ginawa gamit ang high-strength Q355B steel, na tinitiyak ang maximum load-bearing capacity para sa heavy-duty na pang-industriyang proyekto.

Mga Pangunahing Dimensyon	EK scaffolding	Karaniwang Marka ng Market	Potensyal na Panganib
Hilaw na Materyal	Q355B Low-Alloy High-Strength Steel	Q235 Standard Carbon Steel	Mababang kapasidad na nagdadala ng pagkarga; madaling kapitan ng kawalang-tatag sa istruktura sa mataas na gusali.
Proseso ng Rosette	10mm Makapal na Steel Plate / Precision Casting & Stamping	8mm Makapal na Plate o Recycled Material Stamping	Ang mga rosette ay madaling kapitan ng baluktot o pag-crack sa ilalim ng pagkarga.
Pag -welding	Automated welding (gamit ang 'Golden Lion' vertical standards); puno, unipormeng welds na walang burr	Manu-manong Spot Welding	Hindi pantay na welds; mahinang shear resistance sa mga node, madaling mabali.
Proteksyon sa Ibabaw	Hot-Dip Galvanizing (HDG) ≥ 80μm	Electro-Galvanizing o Cold Spray Painting < 20μm	Nangyayari ang kalawang sa loob ng 1-2 taon; ang kaagnasan ay humahantong sa pagbawas sa kapal ng pader.
Mga Dimensyon ng Pipe at Kapal ng Pader	Positibong Pagkontrol sa Pagpaparaya (hal., 3.2mm + 0.1mm)	Malubhang Negatibong Pagpapahintulot (Nominal 3.2mm, Aktwal na 2.7mm)	Ang mga pagkakaiba sa mga kalkulasyon ng pagkarga ay nagdudulot ng panganib ng pagbagsak ng istruktura.
Angkop na Katumpakan	Self-locking wedge pin na disenyo; masikip, tumpak na akma	Maluwag na pin o hindi pare-parehong sukat	Ang pangkalahatang istraktura ng scaffolding ay nararamdaman na hindi matatag at nanginginig, na nakompromiso ang kaligtasan ng manggagawa.
Mga Pamantayan sa Pagsunod	EN 12810 / AS/NZS 1576	Walang sertipikasyon o pag-asa sa mga simpleng panloob na pamantayan
Marka ng Traceability	Ang bawat batch ay may kasamang ulat ng materyal na pagsubok at numero ng batch	Walang nauugnay na mga tala	Kawalan ng kakayahang masubaybayan ang pinagmulan ng mga hilaw na materyales sa kaganapan ng isang aksidente.

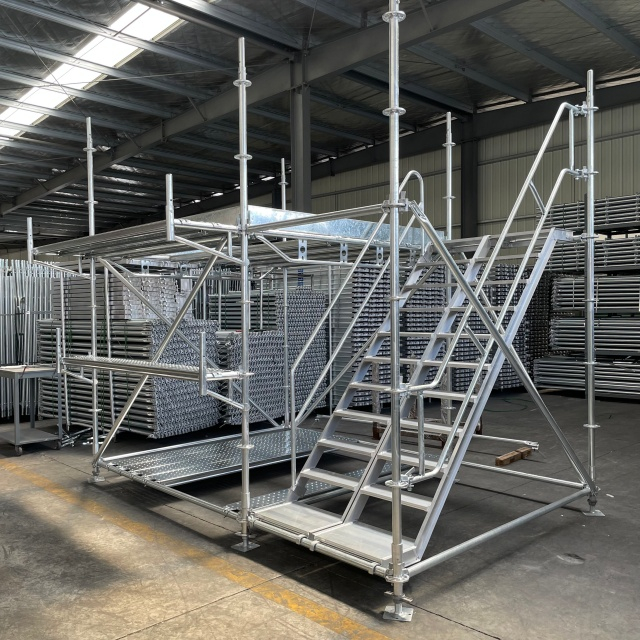

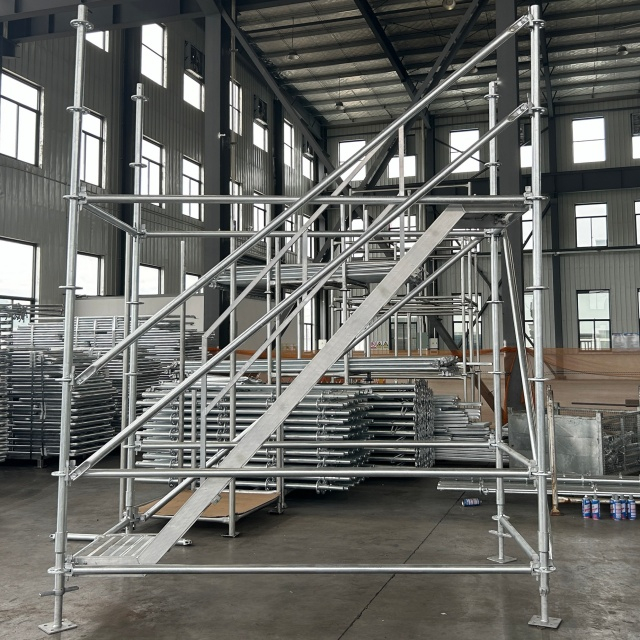

Ano ang Proseso ng Pag-install Para sa Ringlock Scaffolding?

Proseso ng Pag-install

1. Tukuyin ang Saklaw ng Konstruksyon: Tukuyin ang lugar ng pagtatayo ng plantsa batay sa mga guhit ng disenyo. Markahan ang layout at pagpoposisyon ayon sa tinukoy na mga sukat, na gumagawa ng mga pagsasaayos kung kinakailangan sa panahon ng pagtatayo batay sa aktwal na mga kondisyon ng site.
2. Mag-install ng Adjustable Base Jacks: Tiyaking patag at matatag ang ibabaw ng lupa. Ilapag ang mga base plate sa mga nakaplanong lokasyon at ilagay ang mga adjustable na base jack sa mga ito.
3. I-install ang Base Collars: Pagkasyahin ang base collars (base sleeves) sa ibabaw ng adjustable base jacks . Ayusin ang mga mani sa mga base jack upang matiyak na ang lahat ng mga base collar ay nakahanay sa parehong pahalang na elevation.
4. Mga Erect Standards at Ledger: Ipasok ang mga vertical na pamantayan sa mga base collar. Ikonekta ang mga pahalang na ledger sa ringlock rosette na matatagpuan sa mga pamantayan, at itaboy ang mga wedge pin sa maliliit na butas sa mga rosette upang ma-secure ang mga koneksyon.
5. Mag-install ng Diagonal Braces: Ang mga diagonal na brace ay dapat na naka-install sa isang grid-like pattern upang mapahusay ang structural stability at matiyak na ang scaffolding structure ay nananatiling plumb at square.
6. Mag-install ng scaffolding plank at Safety Guarding: Maglagay ng steel plank ( scaffolding walk board ) sa mga pahalang na ledger. Maglagay ng mga toe board sa mga gilid at magtayo ng mga guardrail upang matiyak ang kaligtasan sa pagpapatakbo.
7. Itayo ang Ikalawang Tier: Ulitin ang mga hakbang 4 hanggang 6 hanggang sa maabot ng ringlock scaffolding system ang tinukoy na taas.

Mga Pangunahing Punto para sa Ringlock Scaffolding Construction

1. Ang nakalantad na haba ng adjustment screw sa adjustable base jack ay hindi dapat lumampas sa 300 mm.
2. Ang mga vertical na pamantayan ay karaniwang nakaayos sa isa sa dalawang configuration: isang matrix-spiral pattern (na kahawig ng isang lattice column structure), o isang simetriko na 'figure-eight' pattern (o simetriko na 'V' pattern).
3. Kapag naabot na ng taas ng scaffolding ang mga detalye ng disenyo—at bago ang pagbuhos ng kongkreto—dapat sumailalim ang ringlock scaffolding system sa isang pormal na inspeksyon sa pagtanggap.
4. Ang ringlock scaffolding system ay dapat sumunod sa mga kinakailangan sa disenyo, natitirang antas at matatag; walang mga sangkap na dapat maluwag o iwanang hindi suportado (nakabitin).
5. Ang cantilevered extension na haba ng adjustable U-head jacks at adjustable base jacks sa kabila ng horizontal ledger ay dapat na mahigpit na sumunod sa mga detalye ng disenyo.
6. I-verify na ang mga wedge pin sa vertical diagonal braces ay secure na nakakabit at nakahanay parallel sa vertical standards; katulad nito, i-verify na ang mga wedge pin sa mga pahalang na ledger ay nakahanay patayo sa mga ledger.
7. I-verify na ang mga posisyon ng pag-install, dami, at mga pagsasaayos ng layout ng lahat ng miyembro ng istruktura ay sumusunod sa mga detalye ng disenyo.
8. Ang lahat ng locking pin sa ringlock scaffolding ay dapat nasa naka-lock na posisyon; dapat na nakaposisyon nang tumpak ang mga naka-cantilever na seksyon; ang mga horizontal ledger at vertical diagonal braces ay dapat na ganap na naka-install sa bawat tier (o lift); ang mga locking pin ay dapat na ligtas na nakakabit; at lahat ng mga hakbang sa proteksyon sa kaligtasan ay dapat na ganap na maipatupad.
9. Ang mga naaangkop na hakbang sa proteksyon sa kaligtasan—gaya ng mga pahalang na safety net—ay dapat na mahigpit na sumunod sa mga kinakailangan na nakabalangkas sa espesyal na plano sa pagtatayo.
10. Ang mga rekord na nauukol sa mga aktibidad sa pag-install at mga inspeksyon ng kalidad ay dapat na panatilihin sa isang napapanahong paraan at komprehensibong paraan.

Mga Pangunahing Alituntunin sa Kaligtasan

Personal Protective Equipment (PPE): Ang lahat ng tauhan na gumaganap ng trabaho ay dapat magsuot ng safety helmet, anti-slip gloves, at safety footwear.
Load-bearing Capacity at Stability: Ang prinsipyo ng katatagan ng '4-to-1' ay dapat na mahigpit na sundin; partikular, sa kawalan ng karagdagang bracing, ang itinayong taas ng scaffolding ay hindi dapat lumampas sa apat na beses ang sukat ng pinakamaikling bahagi ng base nito.
Materyal na Inspeksyon: Mahigpit na ipinagbabawal ang paggamit ng anumang mga bahagi ng istruktura na nasira, nabaluktot, napinsala, o lubhang nabubulok.
Component Compatibility: Kung ang mga component mula sa iba't ibang manufacturer ay pagsasamahin, dapat magsagawa ng hiwalay na pag-verify ng kanilang compatibility.

FAQ ng Ringlock Scaffolding

Q Paano tinitiyak ng istruktura ng koneksyon ng ringlock rosette ang katatagan ng system?

A Ang mga rosette node sa aming ringlock scaffolding system ay nagbibigay-daan para sa mga koneksyon sa hanggang walong direksyon sa loob ng isang eroplano. Tinitiyak ng self-locking mechanism ng wedge heads ang pagbuo ng isang 'semi-rigid' joint. Kapag naiuwi na ang wedge gamit ang martilyo, bumubuo ito ng napakataas na pre-tension force sa joint, at sa gayon ay pinapaliit ang displacement (ibig sabihin, ang P-Delta effect); kumpara sa mga sistema ng Cuplock o Kwikstage, nag-aalok ang structural na disenyong ito ng superior torsional rigidity.
Q Ang iyong ringlock scaffolding system ay tugma sa mga produkto mula sa iba pang mga pangunahing tatak (hal., Layher)?

A Ang pagiging tugma ay talagang isang karaniwang alalahanin sa aming mga customer. Nagtatampok ang aming ringlock scaffolding system ng karaniwang 8-hole rosette na disenyo at gumagamit ng steel tubing na may diameter na 48.3 mm. Bagama't tugma ang mga sukat nito sa maraming scaffolding system na kinikilala sa buong mundo, lubos naming inirerekomenda ang pagkonsulta sa aming mga inhinyero bago ang paghahalo ng mga bahagi mula sa iba't ibang mga tagagawa upang matiyak ang higpit ng magkasanib na at pangkalahatang kaligtasan at pagsunod ng system.
Q Ano ang tinatayang buhay ng serbisyo ng Hot-Dip Galvanized (HDG) coating sa mga kinakaing unti-unting kapaligiran?

A Ang lahat ng aming mga bahagi ay sumasailalim sa isang mahigpit na proseso ng hot-dip galvanizing alinsunod sa pamantayan ng ISO 1461, na nakakamit ng isang average na kapal ng zinc coating na ≥80 μm. Sa karaniwang pang-industriya o baybaying kapaligiran, ang patong na ito ay nagbibigay ng proteksyon sa kaagnasan hanggang 15 hanggang 20 taon—isang antas ng pagganap na higit na nakahihigit kaysa sa mga maihahambing na produkto na ginagamot sa pre-galvanizing o pagpipinta.
Q Bakit mo pipiliin ang Q355B na bakal sa halip na ang karaniwang Q235 na bakal?

A Ang Q355B (S355JR) ay isang high-strength, low-alloy steel na may yield strength na mas mataas kaysa sa Q235 steel. Sa pamamagitan ng paggamit sa materyal na ito, ang aming mga pamantayan sa Ringlock scaffolding ay makakayanan ang mas mabibigat na karga habang nananatiling magaan—sa gayon ay epektibong binabawasan ang mga gastos sa transportasyon at pinapagaan ang lakas ng paggawa. Sa larangan ng high-rise construction at industrial scaffolding, ang Q355B steel ay malawak na kinikilala bilang 'gold standard' sa loob ng industriya.
Q Sumusunod ba ang iyong Ringlock scaffolding sa mga internasyonal na pamantayan sa kaligtasan?

A Oo. Ang lahat ng aming produkto ay idinisenyo, sinubukan, at na-certify alinsunod sa EN 12810-1/2 (European Standards), ANSI/SSFI SC100-5/05 (US Standards), at AS/NZS 1576 (Australia/New Zealand Standards). Para sa bawat batch ng mga produkto, nagbibigay kami ng komprehensibong Material Test Reports (MTR) at batch traceability na impormasyon upang matiyak ang kaligtasan at integridad ng istruktura sa panahon ng on-site construction.
