Nangungunang tagapagtustos ng Cuplock Scaffolding System

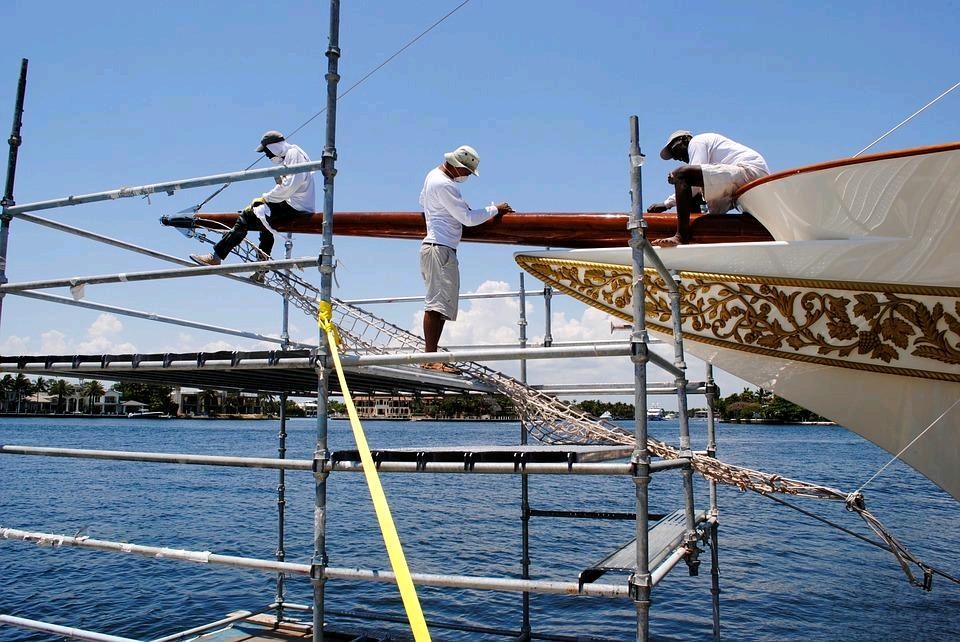

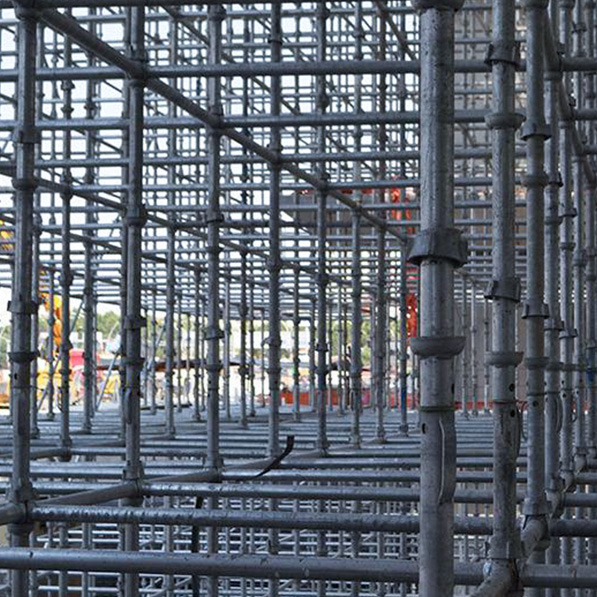

Ang Cuplock Scaffolding System ay ang pinakakaraniwang ginagamit na scaffolding system sa mundo. Ang opisyal na pangalan ng scaffolding system na ito ay Cuplok, ngunit alam ito ng karamihan bilang Cuplock. Ginagamit ang EK Cuplock Scaffolding para sa suporta at pag-access ng mga istruktura sa industriya ng konstruksiyon, konstruksiyon sa malayo sa pampang, pagpapanatili ng industriya, at paggawa ng barko. At lahat ng bahagi ng Cuplock System ay idinisenyo at ginawa upang matugunan ang lahat ng pamantayan ng industriya ng plantsa.
Ang Cuplock System ay may mabilis na pag-lock at pangkabit na mga device na nagpapasimple sa proseso ng konstruksiyon at ginagawang mas ligtas para sa mga manggagawa na lumahok sa konstruksiyon. Ang lahat ng ito ay mahusay na paraan upang ma-optimize ang kahusayan sa trabaho ng mga proyekto sa pagtatayo at pagbutihin ang index ng kaligtasan ng konstruksiyon.
Cuplock scaffolding video
Ang manual welding ay tumutukoy sa manual arc welding. Una, ginagamit ang spot welding upang ayusin ang mga ilalim na tasa at matatagpuan ang mga pin sa vertical tube ng cuplock, pagkatapos ay isinasagawa ang buong hinang. Ang direksyon ng welding ay mula sa ibaba hanggang sa itaas, na tinitiyak na ang mga bahagi ay matatag na hinangin sa cuplock vertical tube at iniiwasan ang mga karaniwang weld bead o porosity defect na makikita sa patayong welding.
Kasama sa machine welding ang CO₂ gas shielded welding at resistance welding. Ang gas shielded welding ay may malaking penetration depth, mas kaunting spatter, at isang mataas na antas ng automation, na ginagawa itong angkop para sa mass production. Karamihan sa mga tagagawa ng scaffolding ay gumagamit ng CO₂ gas shielded welding. Ang mga kagamitan sa welding ng paglaban ay may mas mataas na gastos sa pamumuhunan, ngunit mayroon itong mas maliit na zone na apektado ng init sa base na materyal, at ang lakas ng magkasanib na lakas ay maaaring umabot sa higit sa 95% ng lakas ng batayang materyal. Ito ay kadalasang ginagamit para sa cuplock vertical tube extensions.
1. Ang mga welding surface ng cuplock vertical tube at ang cuplock ay kailangang dugtungan nang makinis upang maiwasan ang mga dumi gaya ng langis at moisture na nakakaapekto sa kalidad ng weld.
2. Ang weld ay dapat na walang mga depekto tulad ng mga bitak at kakulangan ng pagsasanib, na may undercut depth na ≤ 0.5mm (tulad ng tinukoy sa JGJ 166-2016).
3. Para sa mga high-strength na bakal tulad ng Q345, ang post-weld treatment sa 250℃ sa loob ng 2 oras ay kinakailangan upang mabawasan ang panganib ng hydrogen-induced cracking.
Ang EK cuplock scaffolding vertical welding ay pangunahing nahahati sa tatlong mga hakbang:
1. Ayusin ang distansya ng kagamitan sa tooling at matukoy ang agwat ng ilalim ng tasa. Gumamit ng spot welding upang ayusin ang mga ilalim na tasa at matatagpuan mga pin sa vertical tube.
2. Matatagpuan ang mga pin Buong hinang, na siguraduhin na ang mga matatagpuan na mga pin ay matatag na naayos sa vertical tube.
3. Bottom tasa buong weld, na upang matiyak ang katatagan ng mga ilalim na tasa at matiyak ang index ng kaligtasan sa konstruksyon at paggamit.

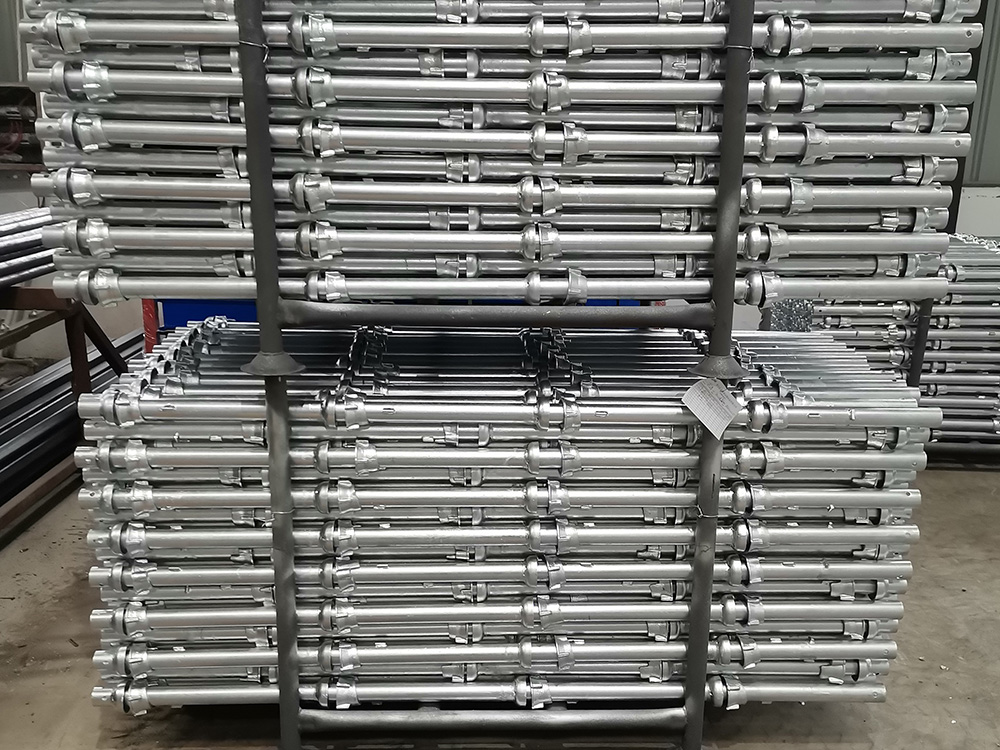

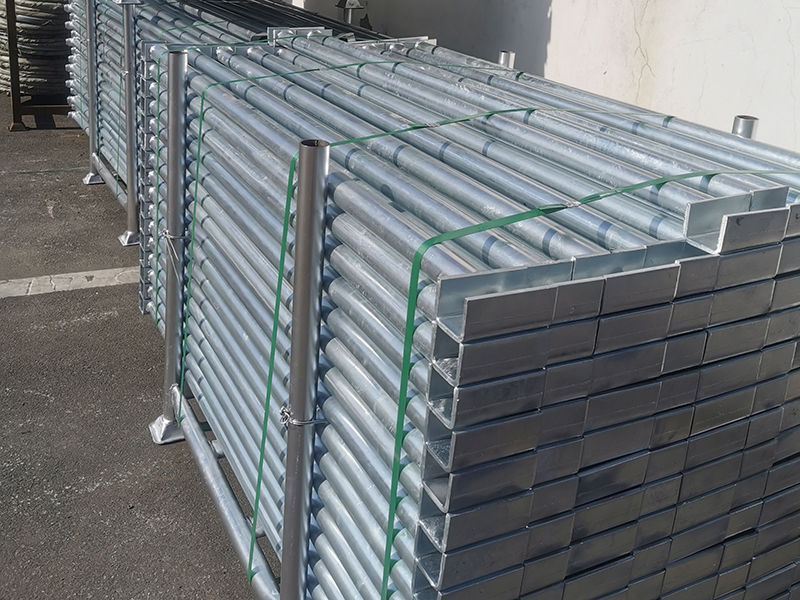

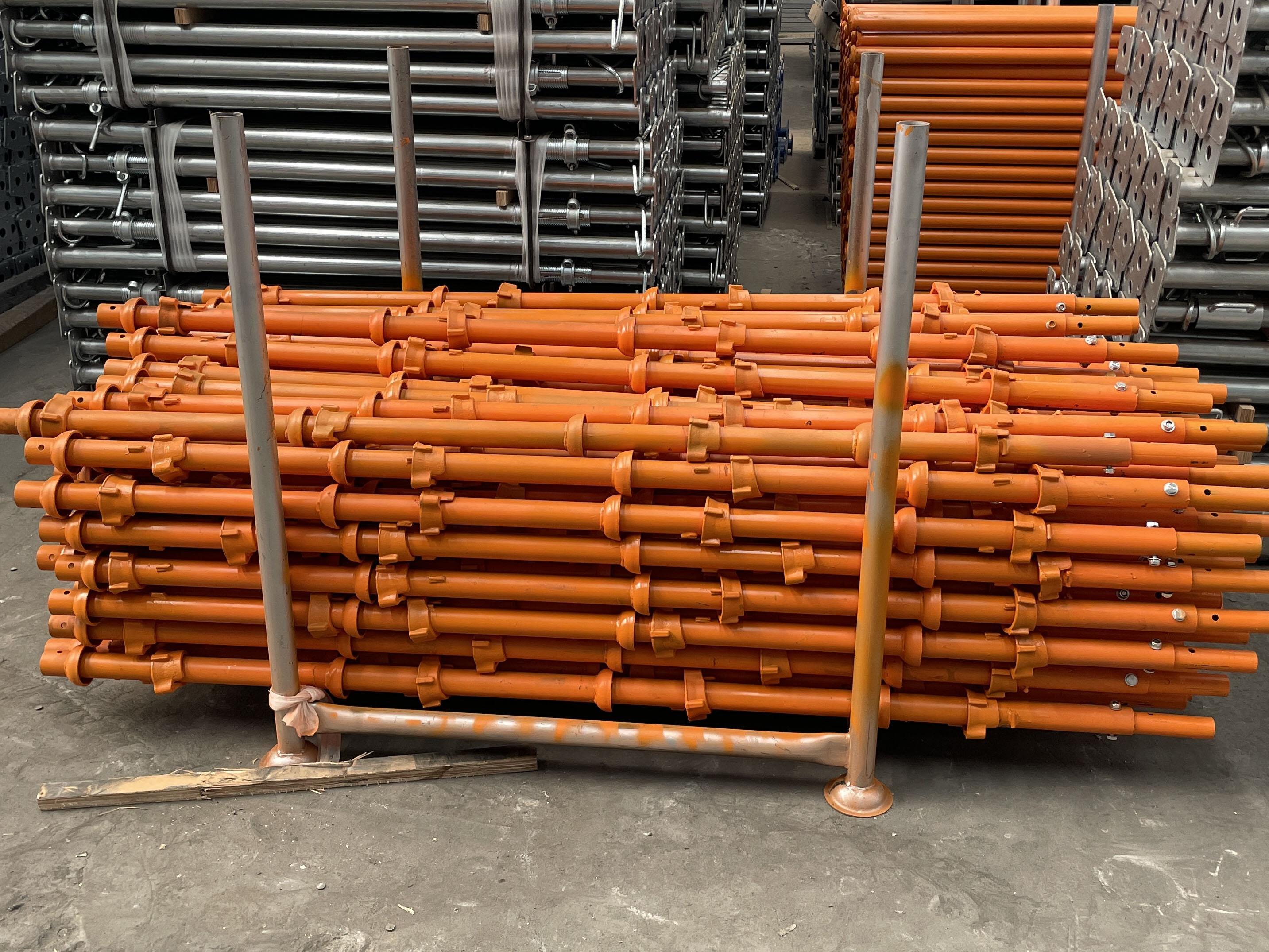

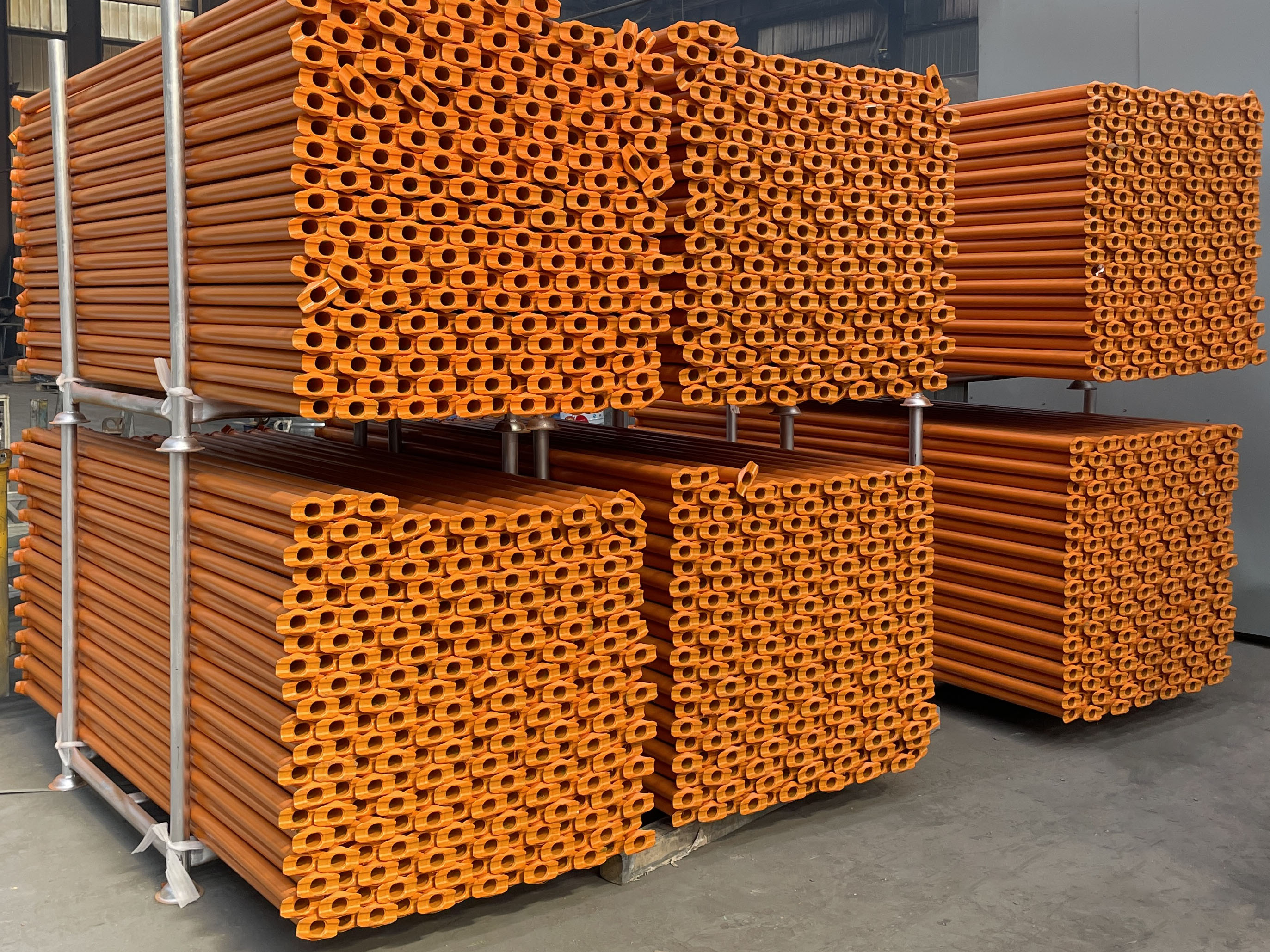

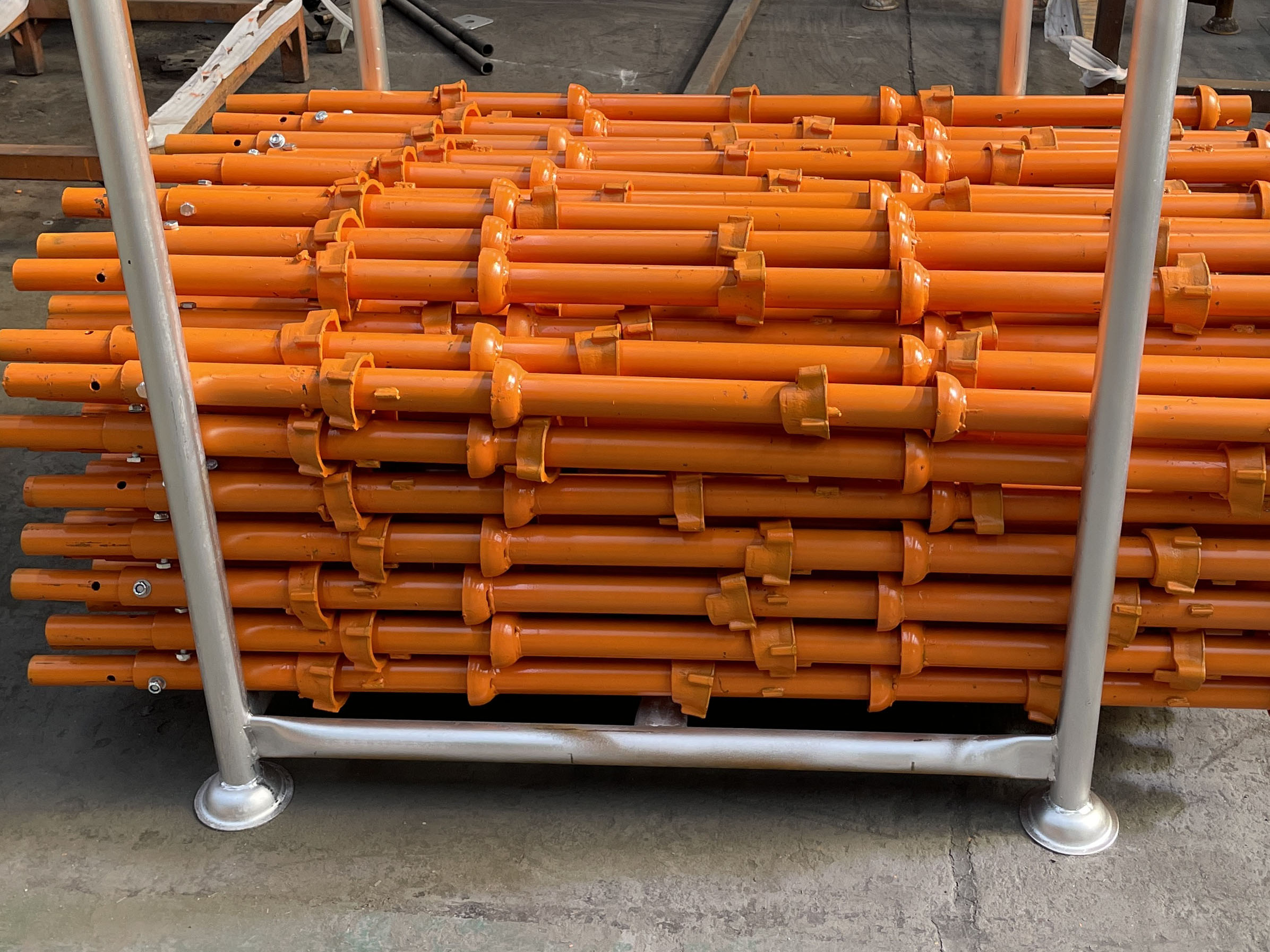

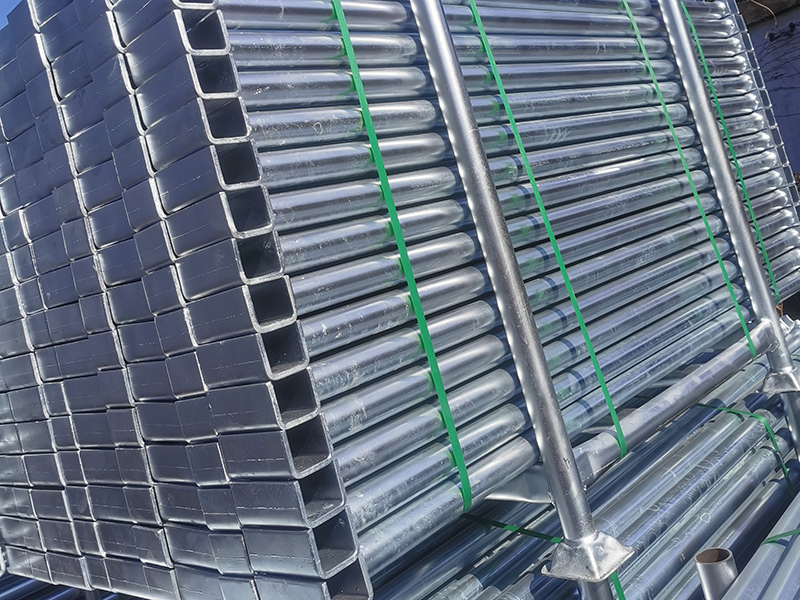

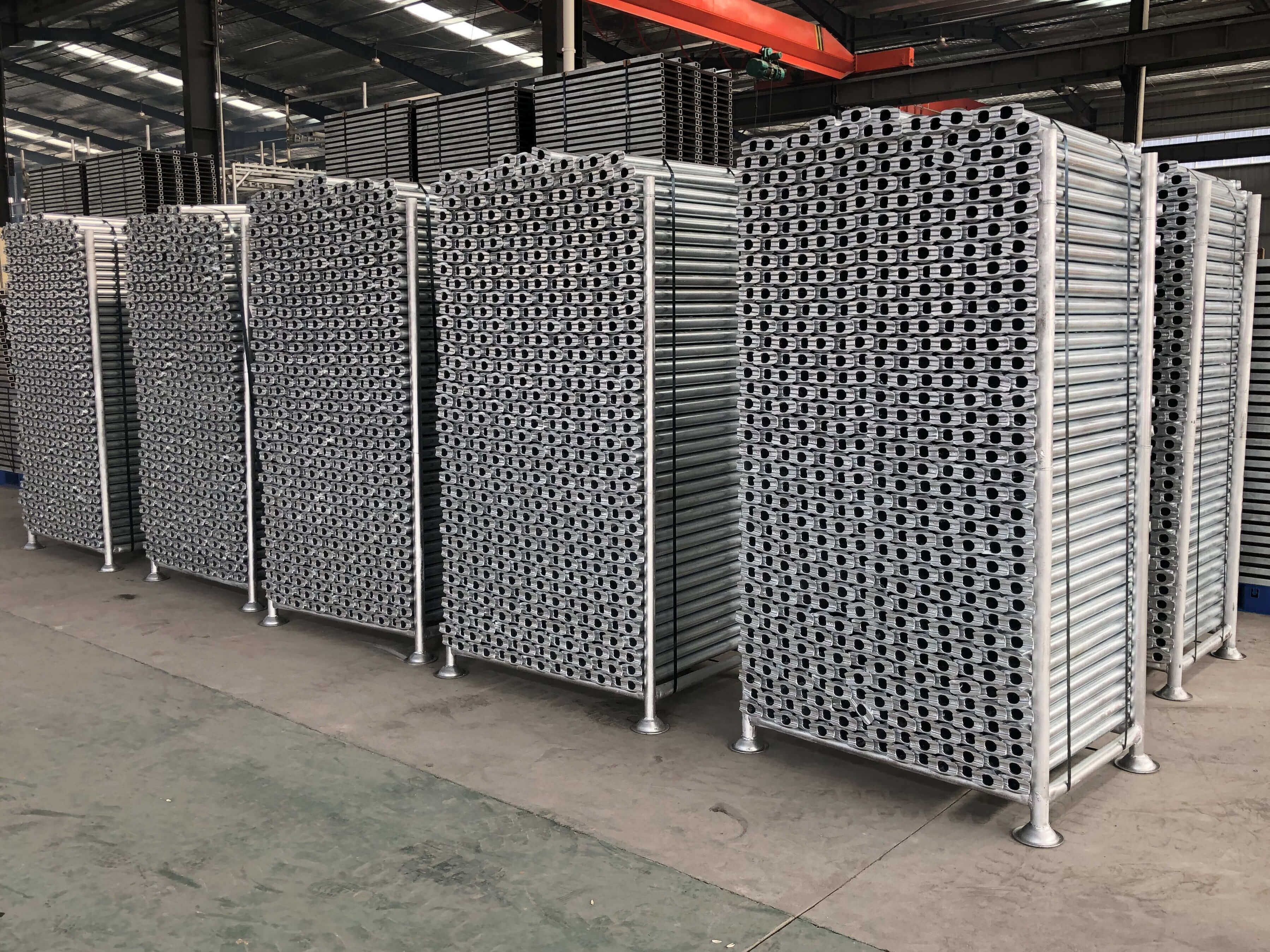

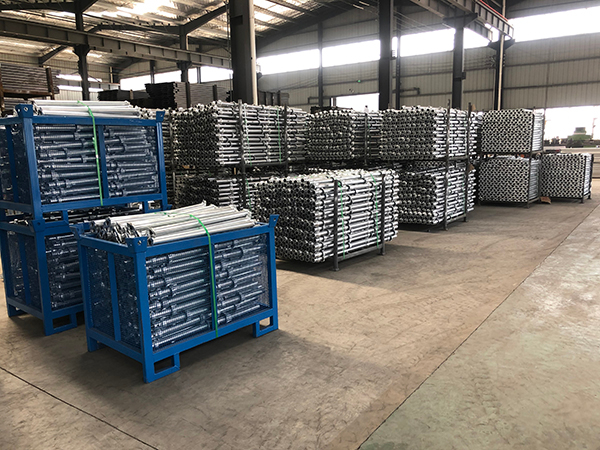

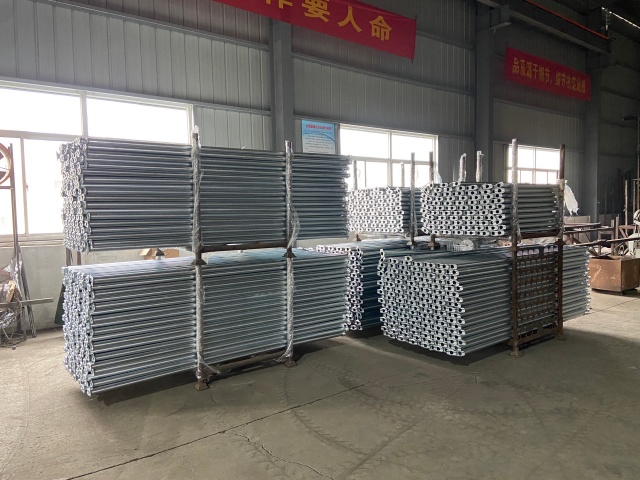

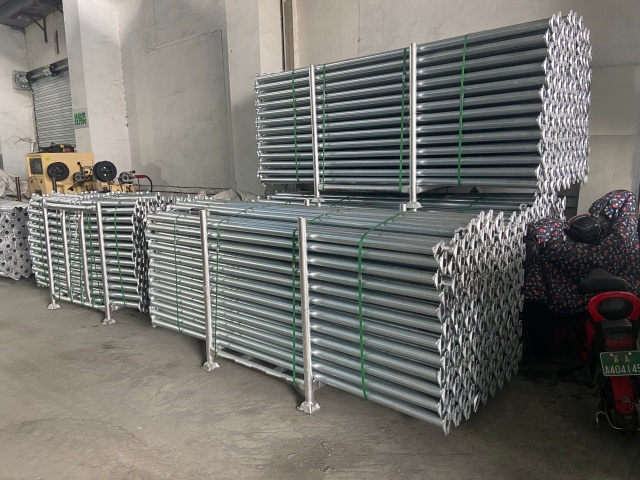

Bulk Cuplock Scaffolding System

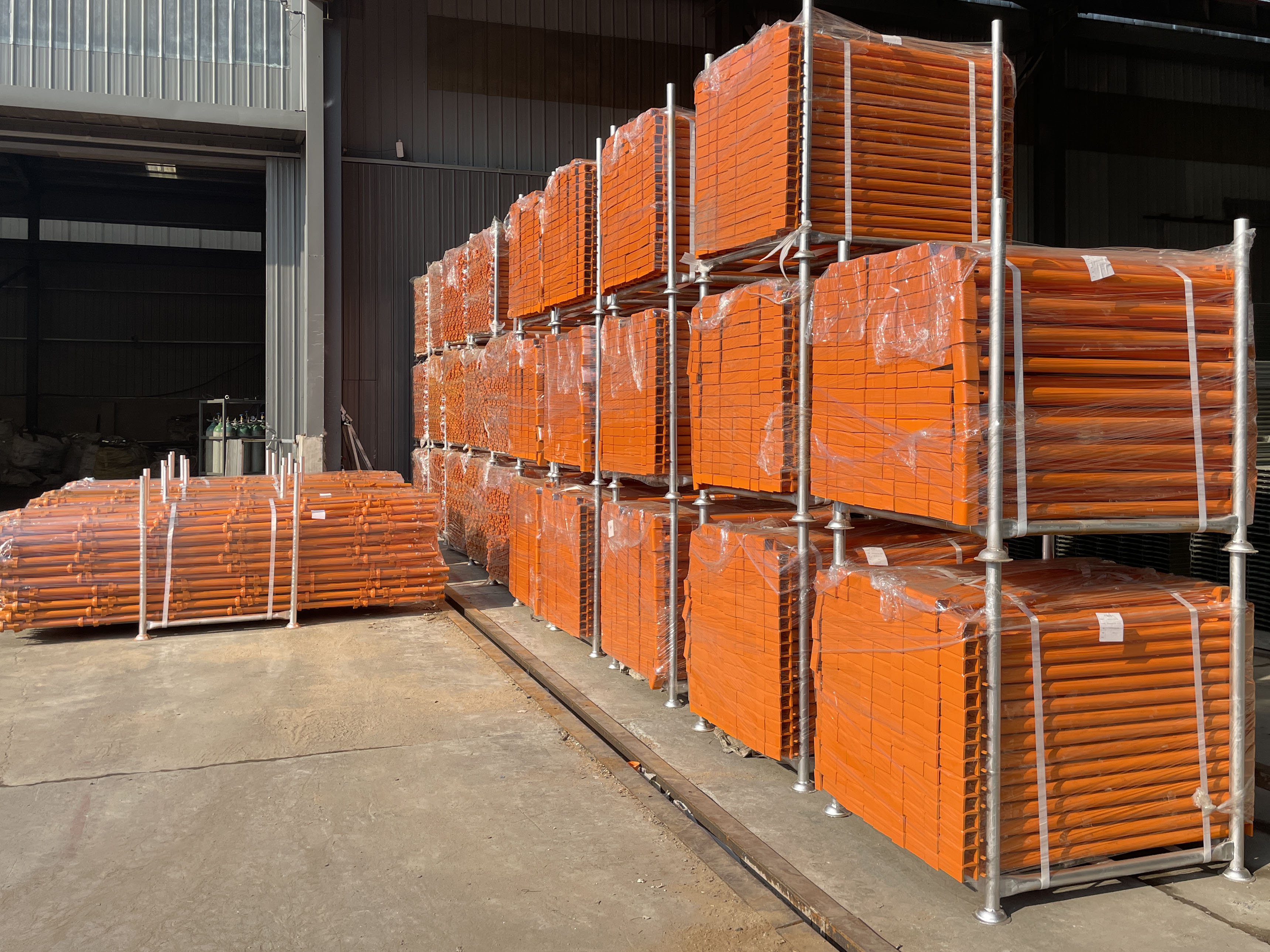

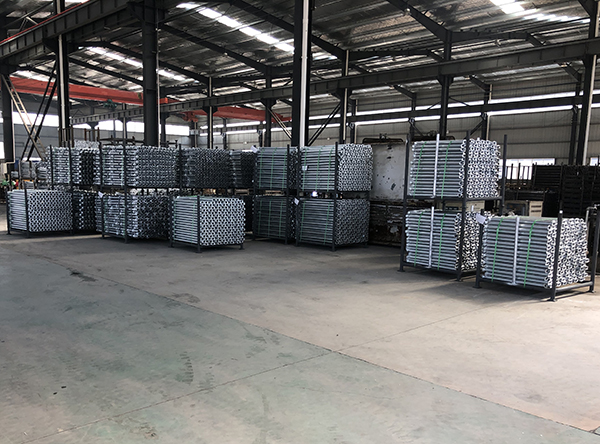

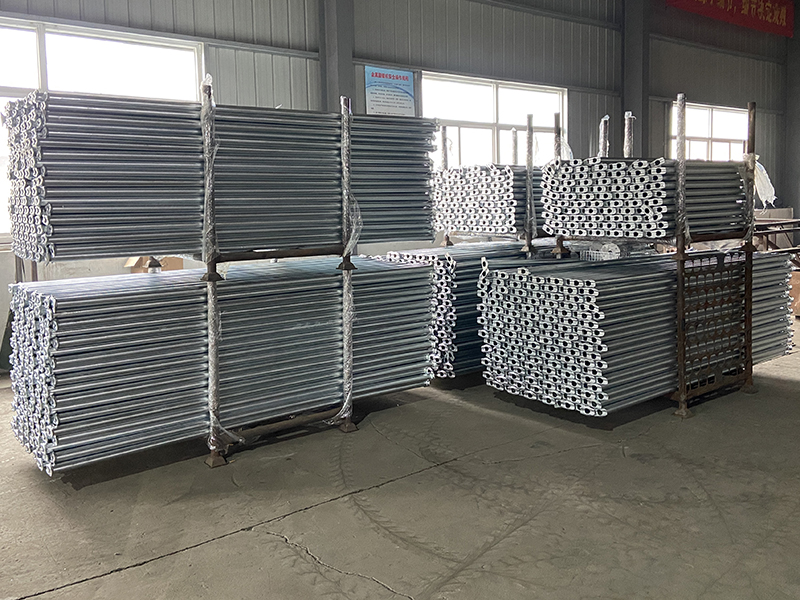

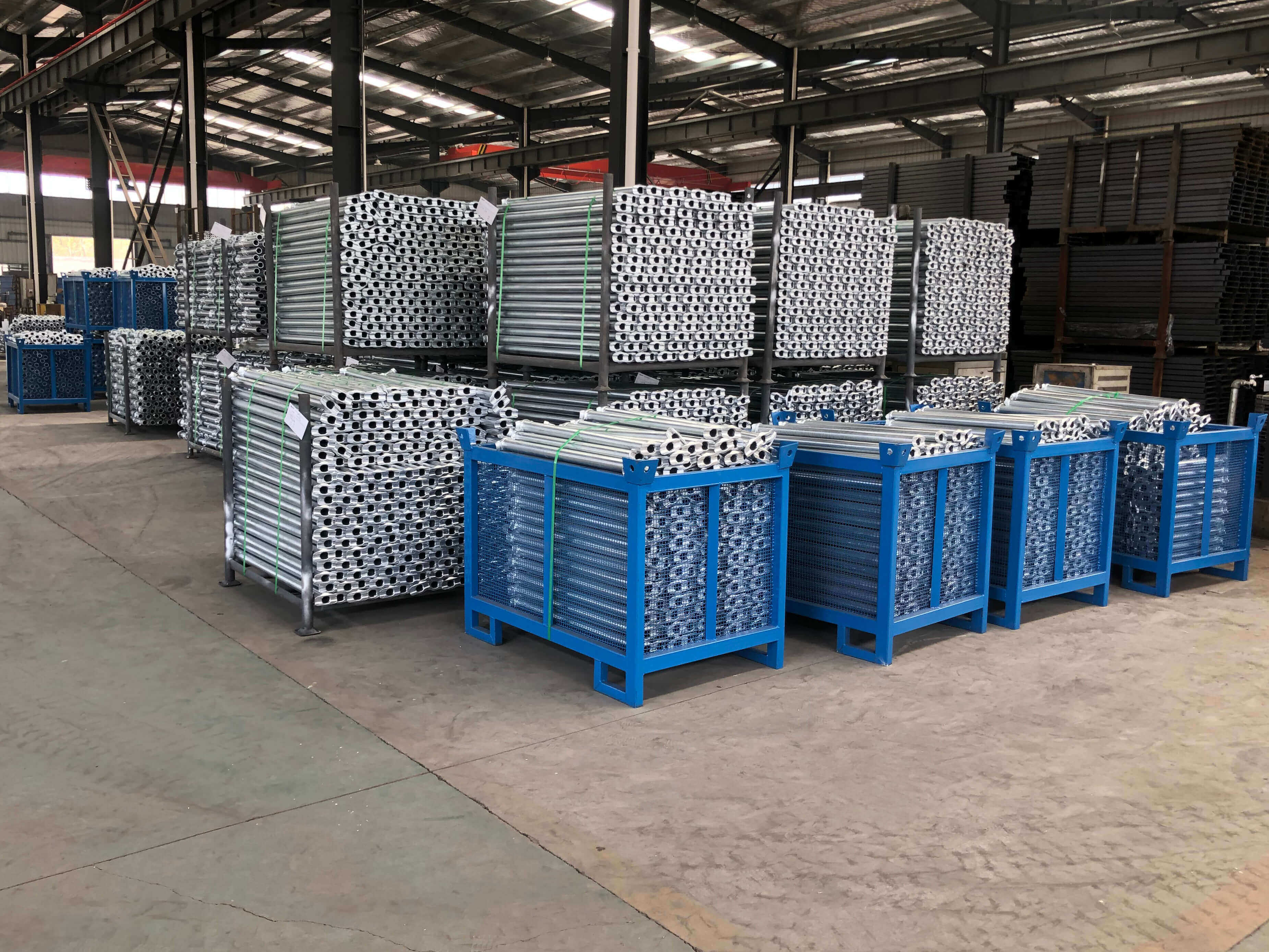

Kapag ang produksiyon at packaging ng isang batch ng mga produktong sistema ng scaffolding ng Cuplock ay hinihiling ng customer ay nakumpleto, kukuha kami ng mga larawan at panatilihin ang mga file at ipadala ito sa customer, ipagbigay -alam sa oras ng paglo -load ng batch na ito ng scaffold cuplock at ipaalam sa customer ang iskedyul ng pagpapadala.
Ano ang scaffolding ng Cuplock
Bakit Pumili ng Cuplock?
| Mga Tampok ng Cuplock | Mga detalye |
| Madaling tumayo | Walang nut at bolt o wedge, i -lock lamang ang talim sa tasa sa bawat node sa pamantayan. |
| Halimbawang | Mabilis at simple upang magtayo lamang ng apat na sangkap na pangkabit. |
| Magaan na timbang | Ginawa gamit ang 3.2mm na kapal na high grade na bakal, ang Cuplock System ay 20% na mas magaan kaysa sa karaniwang 4mm na kapal ng scaffolding tube. |
| Pangkabuhayan | Cuplock System na may tatlong pangunahing bahagi lamang. |
| Mabilis | 30% -50% mas mabilis kaysa sa tradisyonal na scaffolding. |
| Matibay | Nagbibigay ang Hot-Dip-Galvanized ng isang mababang pagpapanatili, mahabang buhay. |
| Maraming nalalaman | Sa pamamagitan ng 500mm cup intervals sa mga vertical, ang cuplock scaffolding system ay lubos na maraming nalalaman facade, shoring istruktura, pabilog, birdcages, hagdanan, mobile tower at iba pa. |
| Nababaluktot | 0.6m hanggang 3.0m bays gamit ang mga board o battens. |

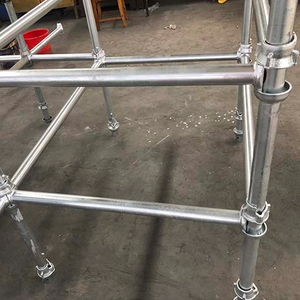

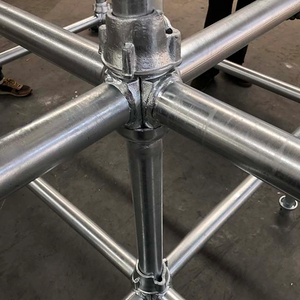

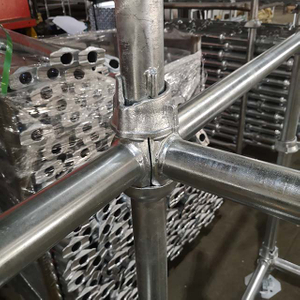

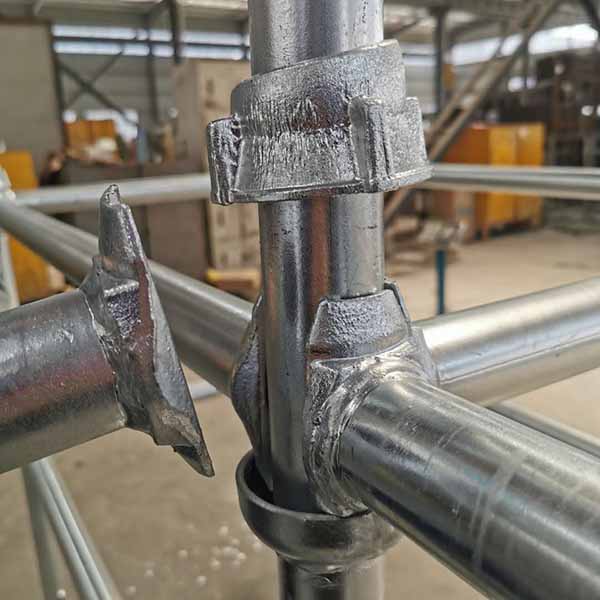

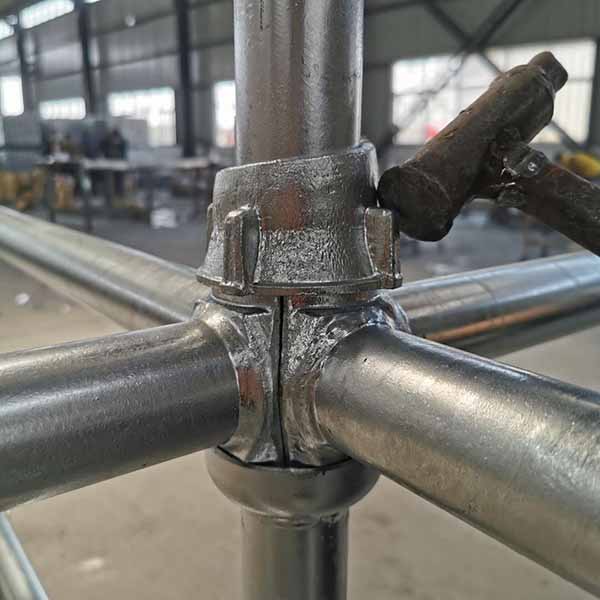

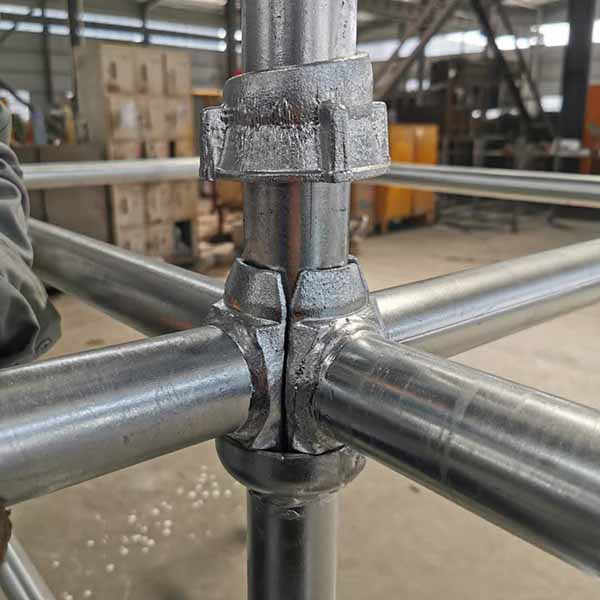

Pamamaraan sa pag-lock ng tasa:
1 、 Hanapin ang talim ng ledger sa ilalim na tasa
2 、 I -slide ang tuktok na tasa pababa sa pamantayan at paikutin
3 、 Masikip gamit ang isang martilyo suntok

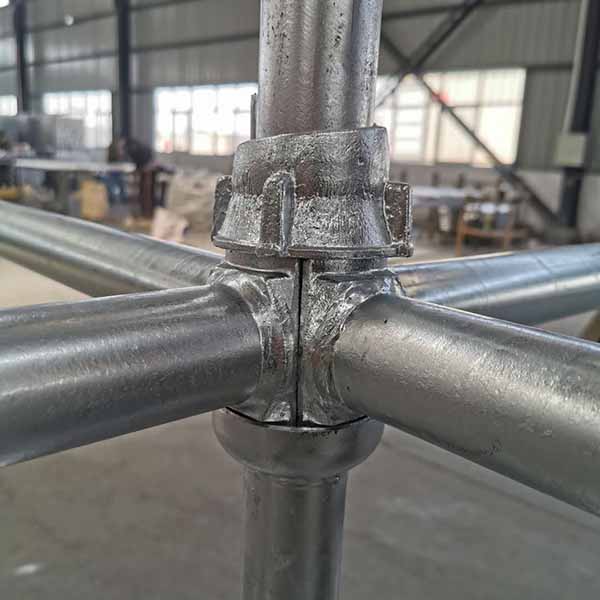

4 、 Nakumpleto ang isang node-point ng isang cuplockMga Bahagi ng System ng Scaffolding Cuplock
Nagbibigay ang EK Scaffolding ng mataas na kalidad na hanay ng Cuplock Scaffolding System sa mga customer na may mga pangangailangan. Ang buong hanay ng Cuplock System ay perpektong ginawa gamit ang mataas na grado na hilaw na materyales, bilang pagsunod sa mga internasyonal na pamantayan ng kalidad. Bukod dito, ang tagagawa ng EK Scaffolding ay maaaring magbigay ng iba't ibang mga detalye para sa mga produktong ito, upang matugunan ang iba't ibang mga kinakailangan ng mga customer. Kasama sa aming hanay ng produkto ang Cuplock Vertical/Standard, Cuplock Ledger/Horizontal, Cuplock Transom, Cuplock Hop-Up Bracket at Cuplock accessories atbp.

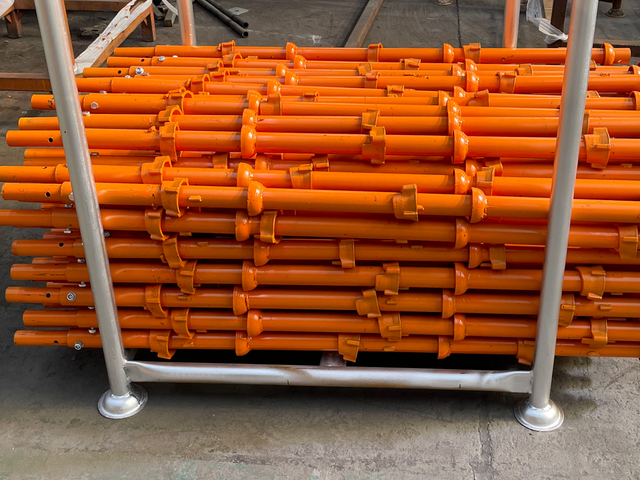

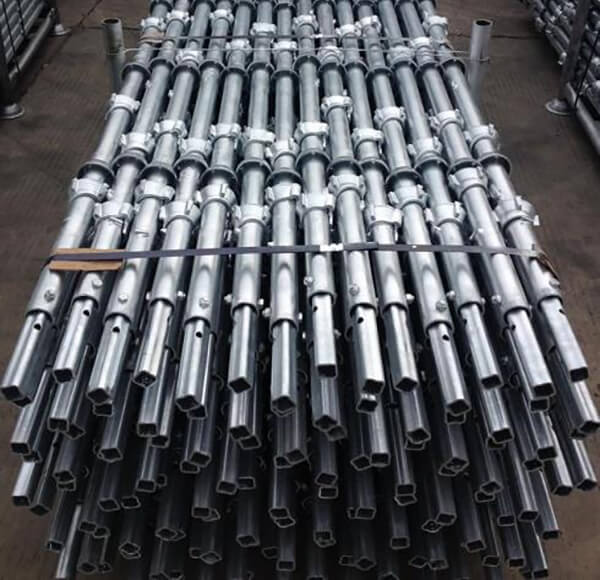

Pamantayan ng Pamantayan / Vertical
Ang mga pamantayang ito ng cuplock ay ginagamit kasabay ng mga integral spigot, 150mm ang haba, ay ibinibigay sa tuktok ng bawat isa para sa paggawa ng mga patayong koneksyon. Ang spigots ay drilled upang makatanggap ng locking pin, kapag ito ay kinakailangan upang labanan ang menor de edad makunat pwersa sa pagitan ng karaniwang mga miyembro.
| Cuplock Spigoted Standard / Vertical Steel Tube: 48.3*3.2mm | |||||
| Code | Item | Haba | Timbang | ||
| EK-CLS001 | Pamantayan sa Cuplock Spigot | 0.5 m | 1'8 ' | 3.40 kg | 7.50 lbs |
| EK-CLS002 | Pamantayan sa Cuplock Spigot | 1.0 m | 3'3 ' | 6.10 kg | 13.45 lbs |
| EK-CLS003 | Pamantayan sa Cuplock Spigot | 1.5 m | 4'11 ' | 8.72 kg | 19.22 lbs |
| EK-CLS004 | Pamantayan sa Cuplock Spigot | 2.0 m | 6'6 ' | 11.34 kg | 25.00 lbs |
| EK-CLS005 | Pamantayan sa Cuplock Spigot | 2.5 m | 8'2 ' | 13.95 kg | 30.75 lbs |
| EK-CLS006 | Pamantayan sa Cuplock Spigot | 3.0 m | 9'10 ' | 16.57 kg | 36.53 lbs |
| Ang mga pagtutukoy ay maaaring ipasadya ayon sa mga kinakailangan. | |||||

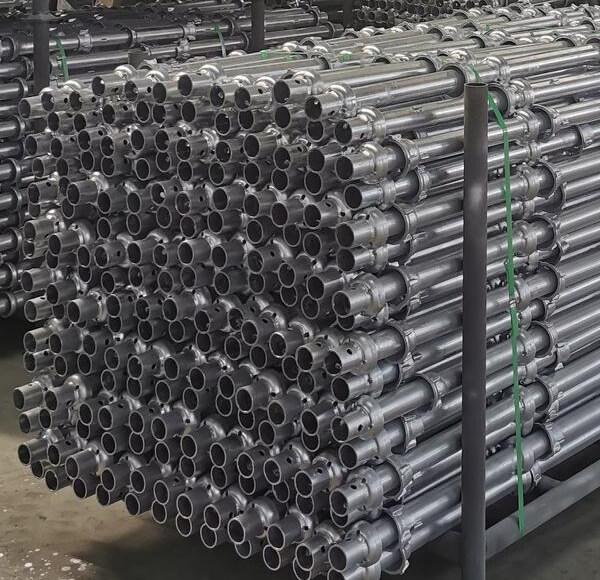

Pamantayan ng Spigotless / Vertical
| Cuplock Spigotless Standard / Vertical Steel Tube: 48.3*3.2mm | |||||
| Code | Item | Haba | Timbang | ||
| EK-CLS007 | Cuplock spigotless standard | 0.8 m | 2'7 ' | 4.56 kg | 10.05 Lbs |
| EK-CLS008 | Cuplock spigotless standard | 1.3 m | 4'3 ' | 7.18 kg | 15.83 Lbs |
| EK-CLS009 | Cuplock spigotless standard | 1.8 m | 6 ' | 9.79 kg | 21.58 Lbs |
| EK-CLS010 | Cuplock spigotless standard | 2.3 m | 7'6 ' | 12.41 kg | 27.36 Lbs |
| EK-CLS011 | Cuplock spigotless standard | 3.0 m | 9'9 '' | 15.70 kg | 34.61 lbs |
| Ang mga pagtutukoy ay maaaring ipasadya ayon sa mga kinakailangan. | |||||

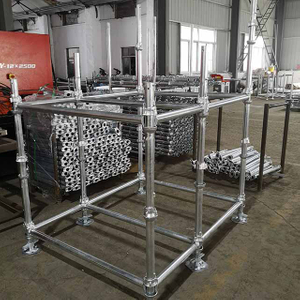

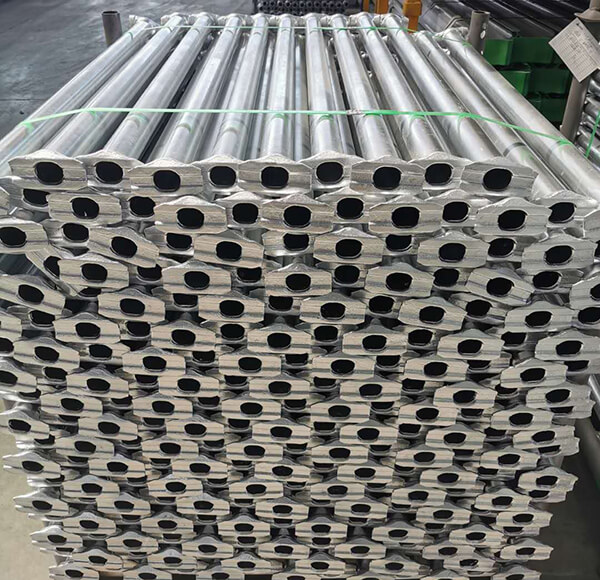

Cuplock ledger / pahalang
| Cuplock ledger / pahalang Steel Tube: 48.3*3.0mm | |||||
| Code | Item | Haba | Timbang | ||
| EK-CLL001 | Cuplock ledger | 0.6 m | 2 ' | 2.35 kg | 5.18 lbs |
| EK-CLL002 | Cuplock ledger | 1.0 m | 3'3 ' | 3.75 kg | 8.27 lbs |
| EK-CLL003 | Cuplock ledger | 1.5 m | 4'11 ' | 5.47 kg | 12.06 Lbs |
| EK-CLL004 | Cuplock ledger | 2.0 m | 6'6 ' | 7.21 kg | 15.90 lbs |
| EK-CLL005 | Cuplock ledger | 2.5 m | 8'2 ' | 8.93 kg | 19.69 lbs |
| Ang mga pagtutukoy ay maaaring ipasadya ayon sa mga kinakailangan. | |||||

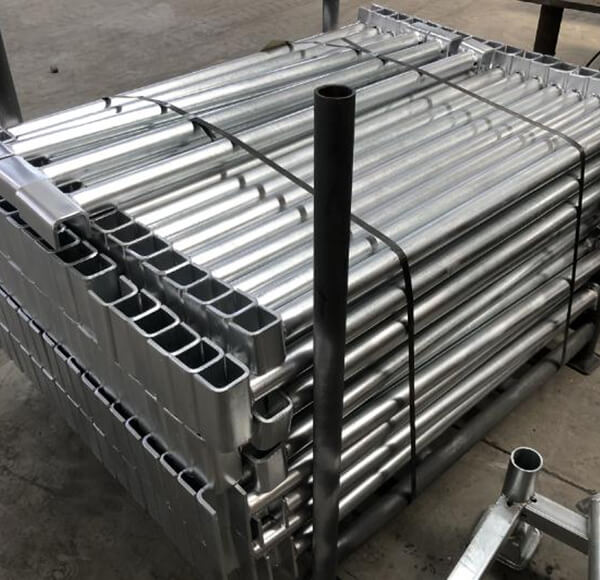

Cuplock Transom
Ang Cuplock transoms ay ginawa mula sa 48.3*3.2mm scaffolding tube at idinisenyo upang magbigay ng intermediate na suporta para sa karaniwang mga scaffold walk boards sa pamamagitan ng spanning sa pagitan ng panloob at panlabas na mga ledger.
| Cuplock Transom Steel Tube: 48.3*3.2mm | |||||
| Code | Item | Haba | Timbang | ||
| EK-CLT001 | Cuplock Transom | 0.56 m | 1'10 '' | 3.79 kg | 8.36 lbs |
| EK-CLT002 | Cuplock Transom | 0.80 m | 2'7 ' | 4.67 kg | 10.30 lbs |
| EK-CLT003 | Cuplock Transom | 1.30 m | 4'3 ' | 6.50 kg | 14.33 lbs |
| EK-CLT004 | Cuplock Transom | 1.80 m | 6 ' | 8.33 kg | 18.36 lbs |
| Ang mga pagtutukoy ay maaaring ipasadya ayon sa mga kinakailangan. | |||||
Cuplock brace / dayagonal
| Cuplock brace / dayagonal Steel Tube: 48.3*3.2mm | |||||
| Code | Item | Haba | Timbang | ||
| EK-CLB001 | Cuplock brace | 1.5*1.8m | 4'11 ''*6 ' | 8.70 kg | 19.18 lbs |
| EK-CLB002 | Cuplock brace | 1.8*2.0m | 6 '*6'6' ' | 9.80 kg | 21.60lbs |
| EK-CLB003 | Cuplock brace | 1.5*2.5m | 4'11 '*8'2 '' | 10.70 kg | 23.59 lbs |
| EK-CLB004 | Cuplock brace | 2.0*2.5m | 6'6 '*8'2 '' | 11.50 kg | 25.35 lbs |
| EK-CLB005 | Cuplock brace | 2.0*3.0m | 6'6 ''*9'10 '' | 13.00 kg | 28.66 lbs |
| Ang mga pagtutukoy ay maaaring ipasadya ayon sa mga kinakailangan. | |||||

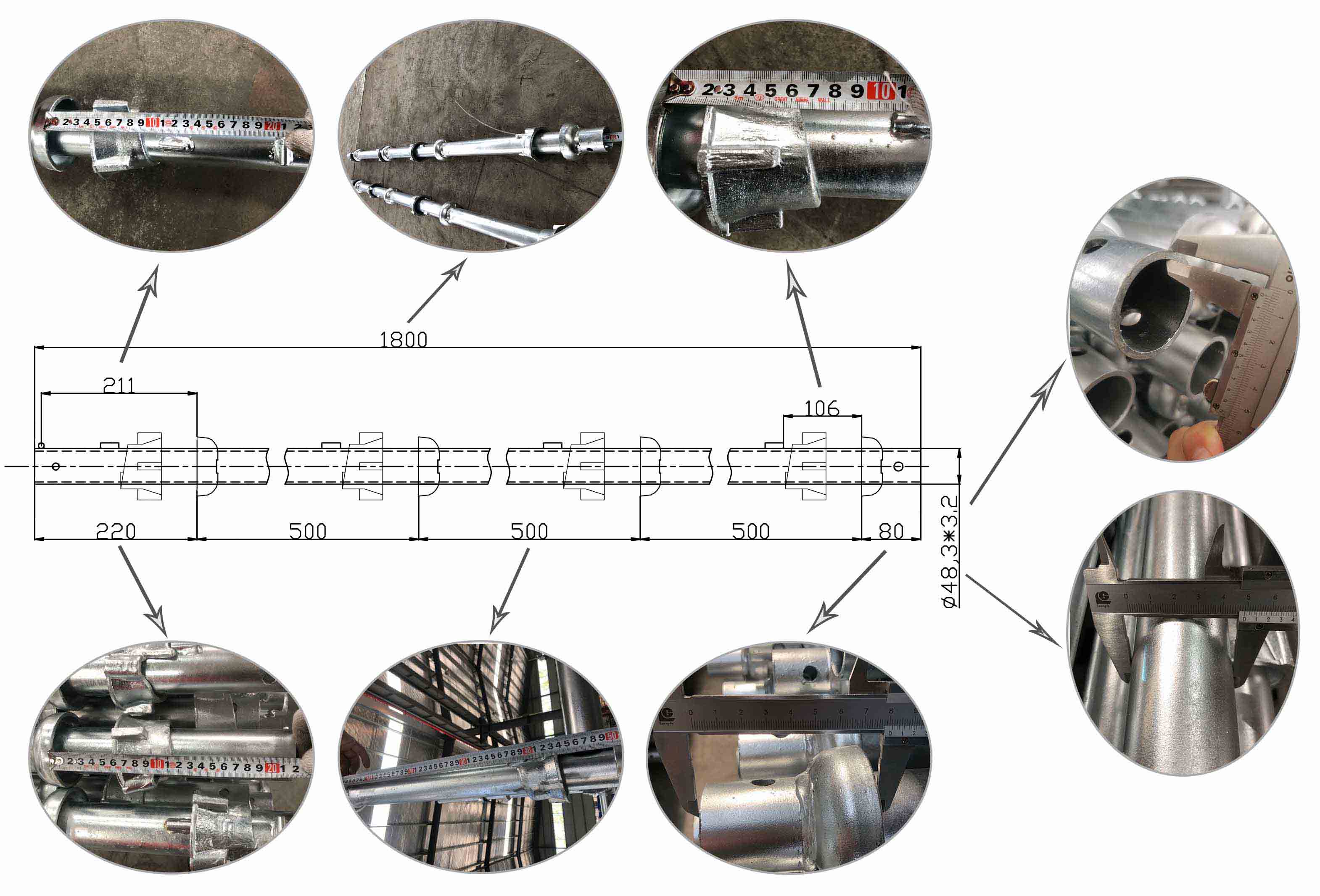

EK Cuplock System Inspection
Ang propesyonal na QC ng EK Scaffolding ay gagawa ng detalyadong mga sukat batay sa mga guhit na nakumpirma sa mga customer pagkatapos lumabas ang mga produktong scaffold cuplock, upang matiyak na ang laki ng mga produktong scaffolding scaffolding ay nakakatugon sa mga kinakailangan ng customer.
EK Cuplock Scaffolding Pag -install ng Pagsubok
EK Scaffolding - Bago ang packaging ng produkto ng Cuplock, ang mga tauhan ng propesyonal na kalidad ng inspeksyon ay random na kunin ang mga sangkap ng sistema ng scaffolding ng cuplock mula sa mga produktong binili ng mga customer para sa pag -install at pagsubok, upang masuri kung ang produkto ay maaaring magamit nang normal.
Compleck Scaffolding Catalog
Narito ang Catalog ng EK Cuplock Scaffolding System. Maaari mong makita ang lahat ng aming dayagonal brace, ledger at karaniwang mga produkto dito.
Kung sa palagay mo ay hindi masisiyahan ka ng Cuplock Scaffold Catalog, mayroon din kaming mga file na mai -download.
| Pangalan | I-download |
|---|---|
| EK Cuplock Scaffolding System Catalogue.pdf | I-download |
Mga proyekto ng Cuplock Scaffolding System
Ang kakayahang magamit at malawak na hanay ng cuplock ay ginagawang isang mainam na sistema para sa halos anumang sitwasyon. Mula sa simpleng proyekto ng gusali ng tirahan hanggang sa pinaka -kumplikadong
mga istruktura ng pag -access at suporta, maaari itong sundin ang mga curves at kumplikadong mga contour at angkop din para sa maraming mga sitwasyon sa pagpapanatili ng industriya.

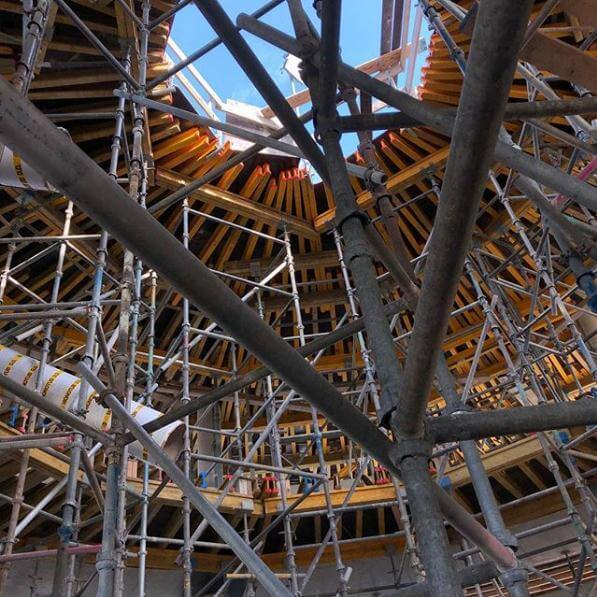

Cuplock para sa mga hubog na istruktura
Ang Cuplock Scaffolding System ay ang kakayahang payagan ang mga ledger / horizontal na mag-lock sa mga pamantayan / vertical mula sa anumang anggulo. Dahil sa pabagu-bagong laki ng Cuplock System, ang mga curved structures na ginagamit ay madaling at maayos na maisasakatuparan.

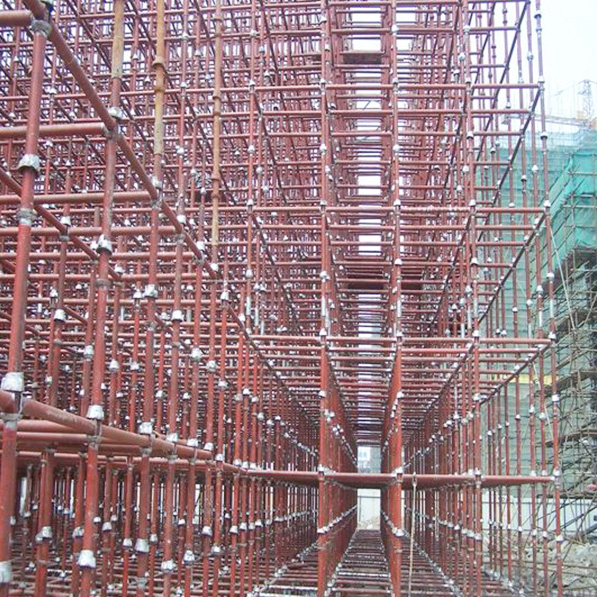

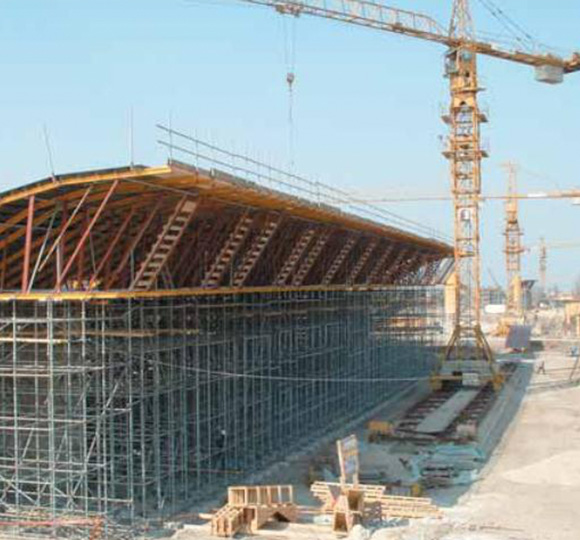

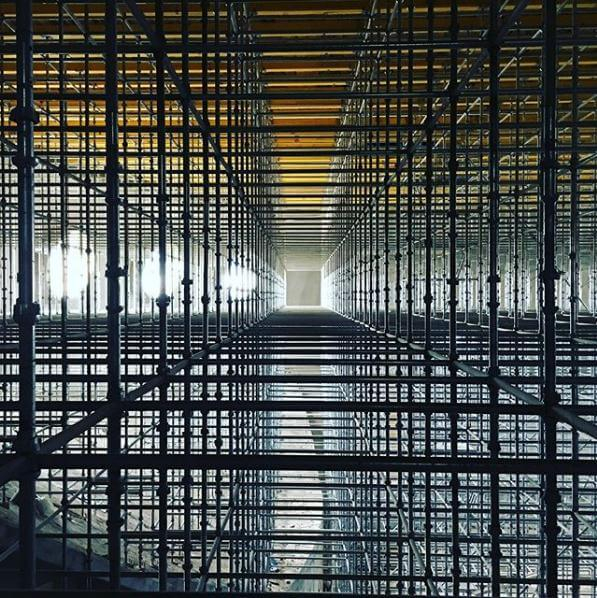

Cuplock para sa mga istruktura ng suporta
Ang Cuplock scaffolding system ay malawakang ginagamit upang lumikha ng mga istruktura ng suporta sa scaffolding. Ang outrigger na pagdadala ng kapasidad ng sistemang ito ng cuplock ay napakataas. At ang saklaw ng mga sangkap ay nagbibigay -daan sa system na tumugon nang halos at suportahan ang mga aplikasyon.

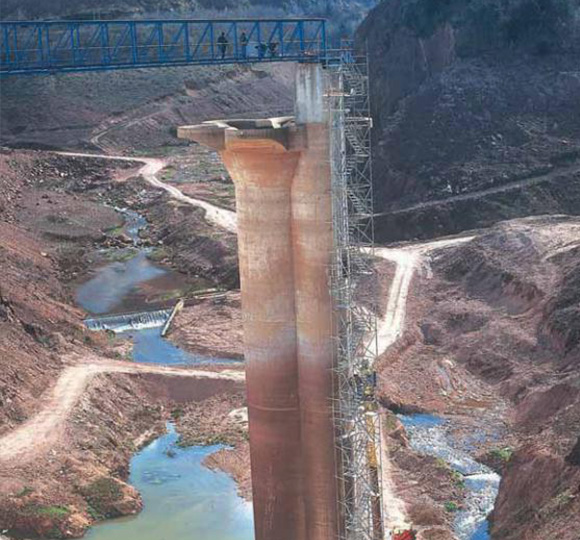

Cuplock para sa mga tower ng hagdanan
Ang Cuplock Staircase Tower ay nagsasama ng mga espesyal na sangkap ng hagdanan sa tradisyonal na cuplock tower upang lumikha ng isang ligtas, friendly na pag-access ng solusyon at mabilis at madaling mai-install.
