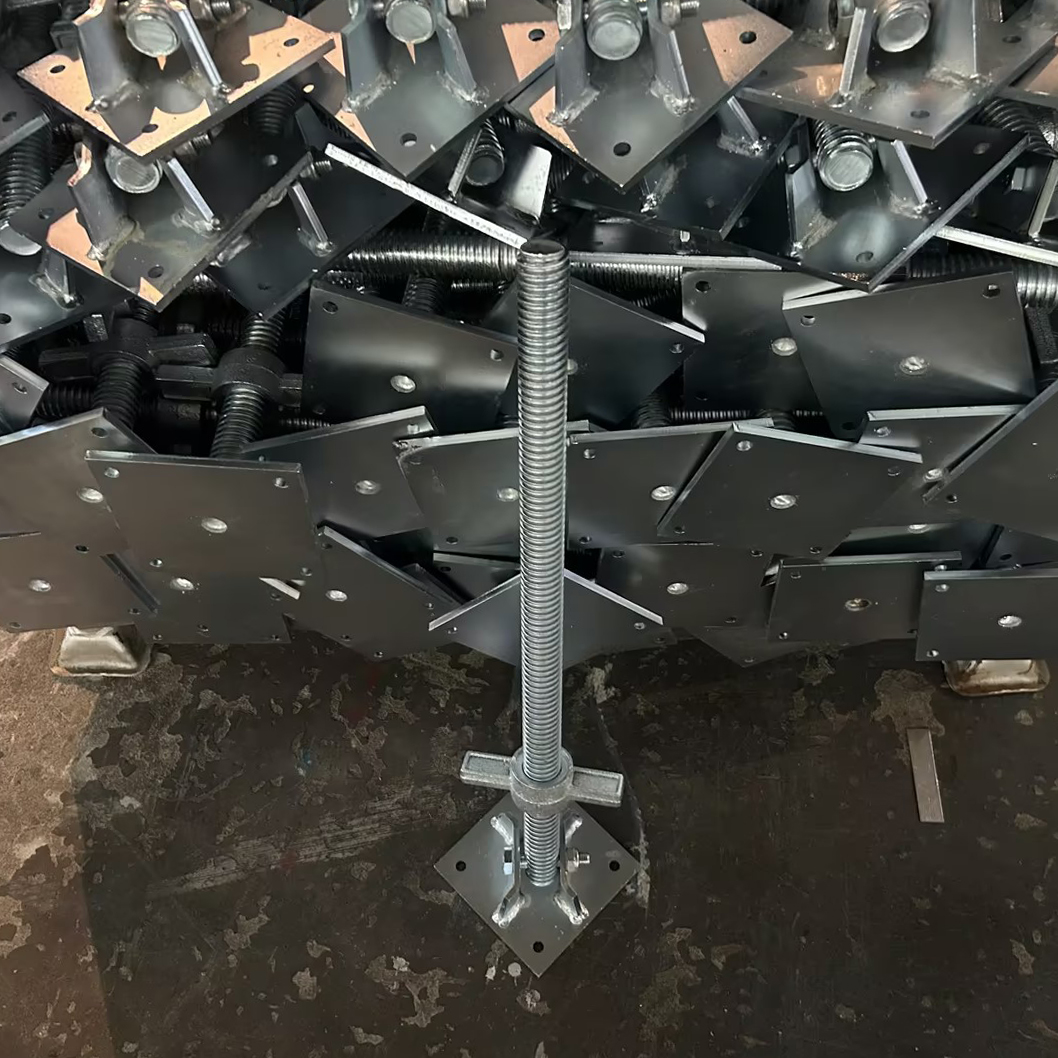

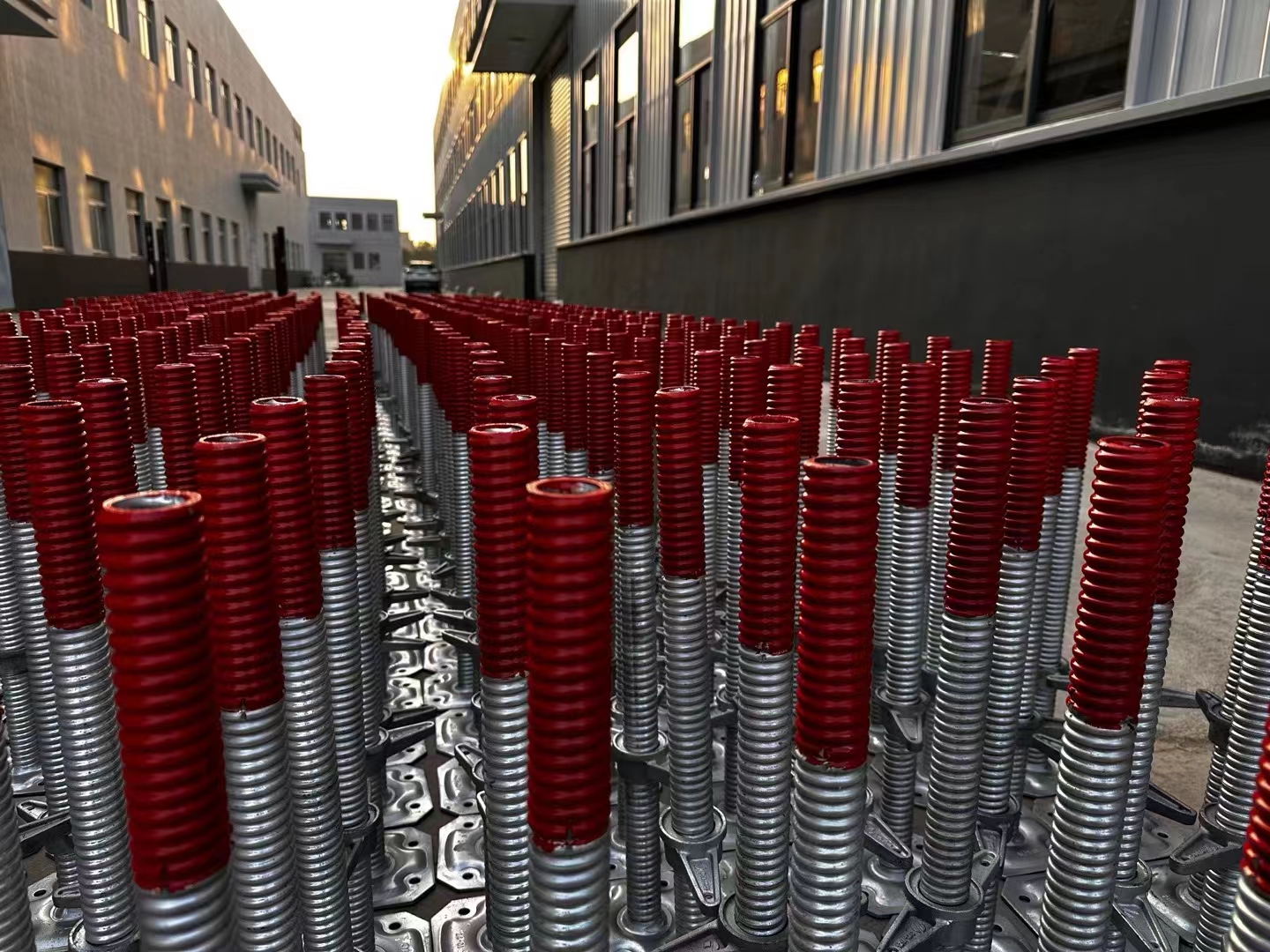

Ano ang base jack?
Ang scaffolding base jack ay gawa sa screw tube at sheet metal plate, at pinagsama sa casted nut. Ang application ay support scaffolding system, ringlock scaffolding system , cuplock scaffolding system , kwikstage scaffolding system , haki scaffolding system, tube&clamp scaffolding system at pati na rin ang formwork system , flexible na pagsasaayos sa taas ng construction system.
Ang Base Jack ay karaniwang itinuturing na isang pansamantalang istraktura na ipinasok ng mga panloob o panlabas na manggagawa. Maraming mga lugar ng trabaho ang hindi pantay, at ang mga adjustable na base jack ay nakakatulong na magbigay ng ligtas at pantay na working surface sa iba't ibang taas ng trabaho sa lupa.

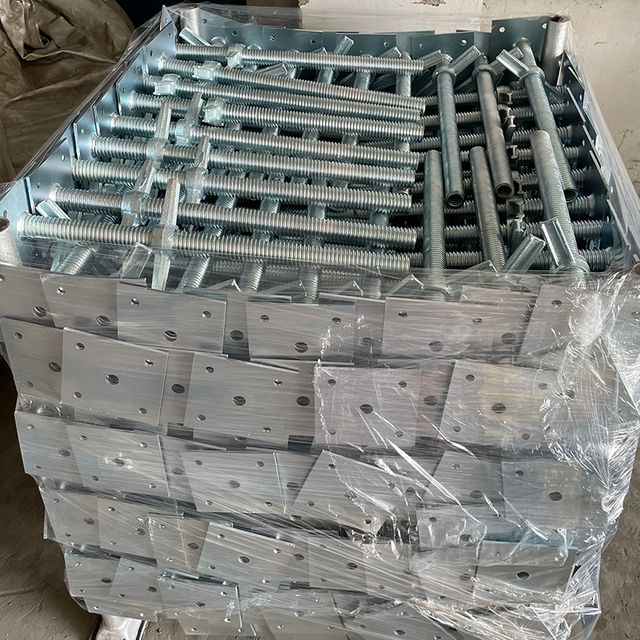

Ang scaffolding leveling jacks ay isang base jack na ginagamit upang hawakan ang scaffolding sa lugar nang pahalang. Ang scaffolding leveling jack ay naka-mount sa isang matatag na base at naglalaman ng isang malaking adjustable screw para sa paglipat ng scaffolding pataas at pababa. Pagkatapos maitayo ang scaffolding, gumamit ng base jack scaffolding upang i-level ang working platform bago gamitin. Ang mga adjustable na U-Head Jack ay idinisenyo upang magamit kasabay ng adjustable system scaffolding. Ang pangunahing function ng adjustable U-Head jack ay ang paghawak ng mga timber beam nang ligtas sa lugar.
Iba pang mga pangalan para sa mga base jack:Scaffolding Jack, Scaffolding Screw Jack, Adjustable Base Jack, Leveling Jack, Leveling Feet, U-Head Jacks, Base Plate...

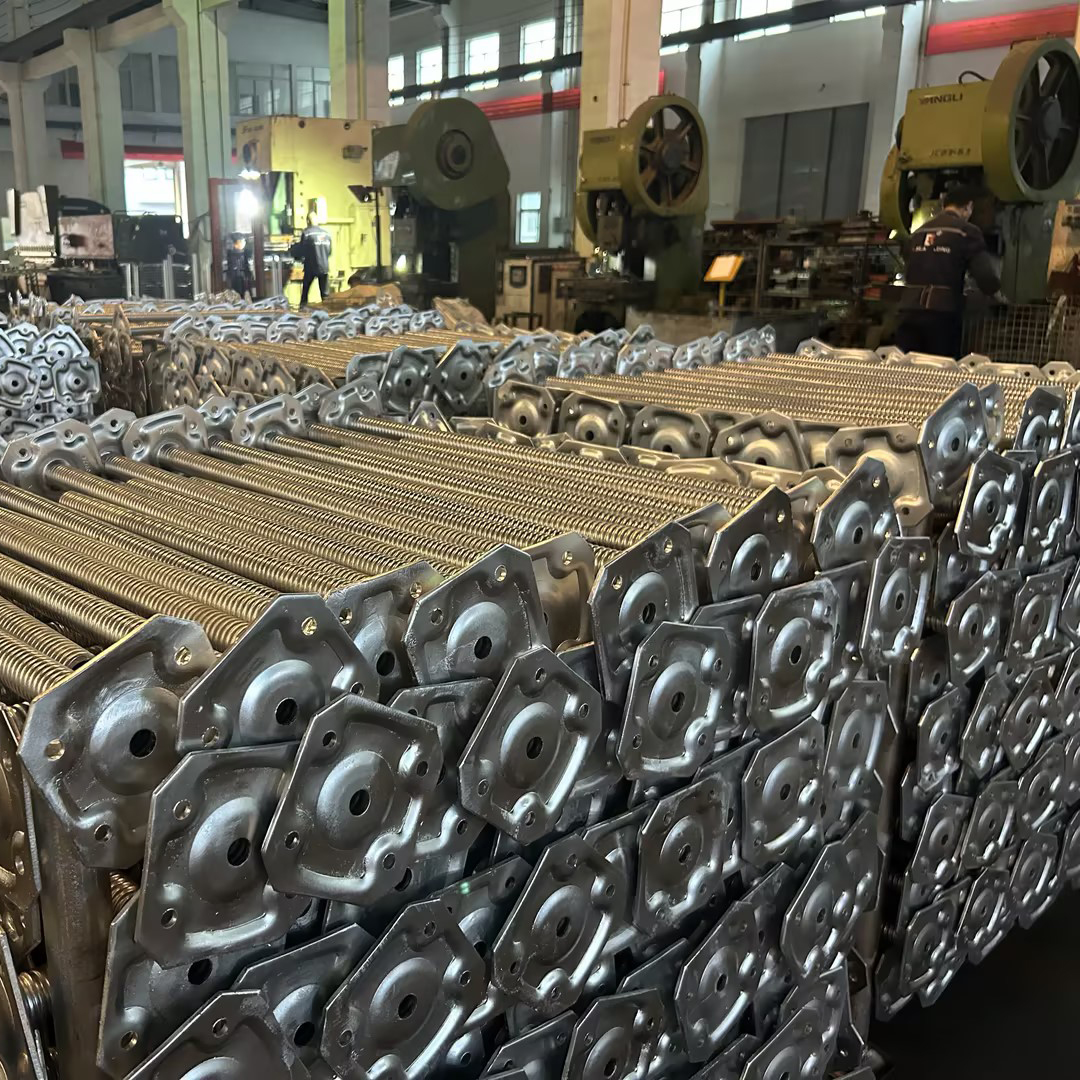

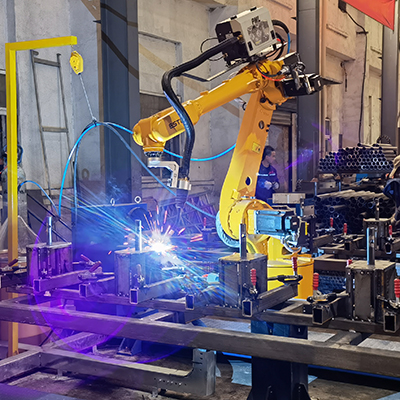

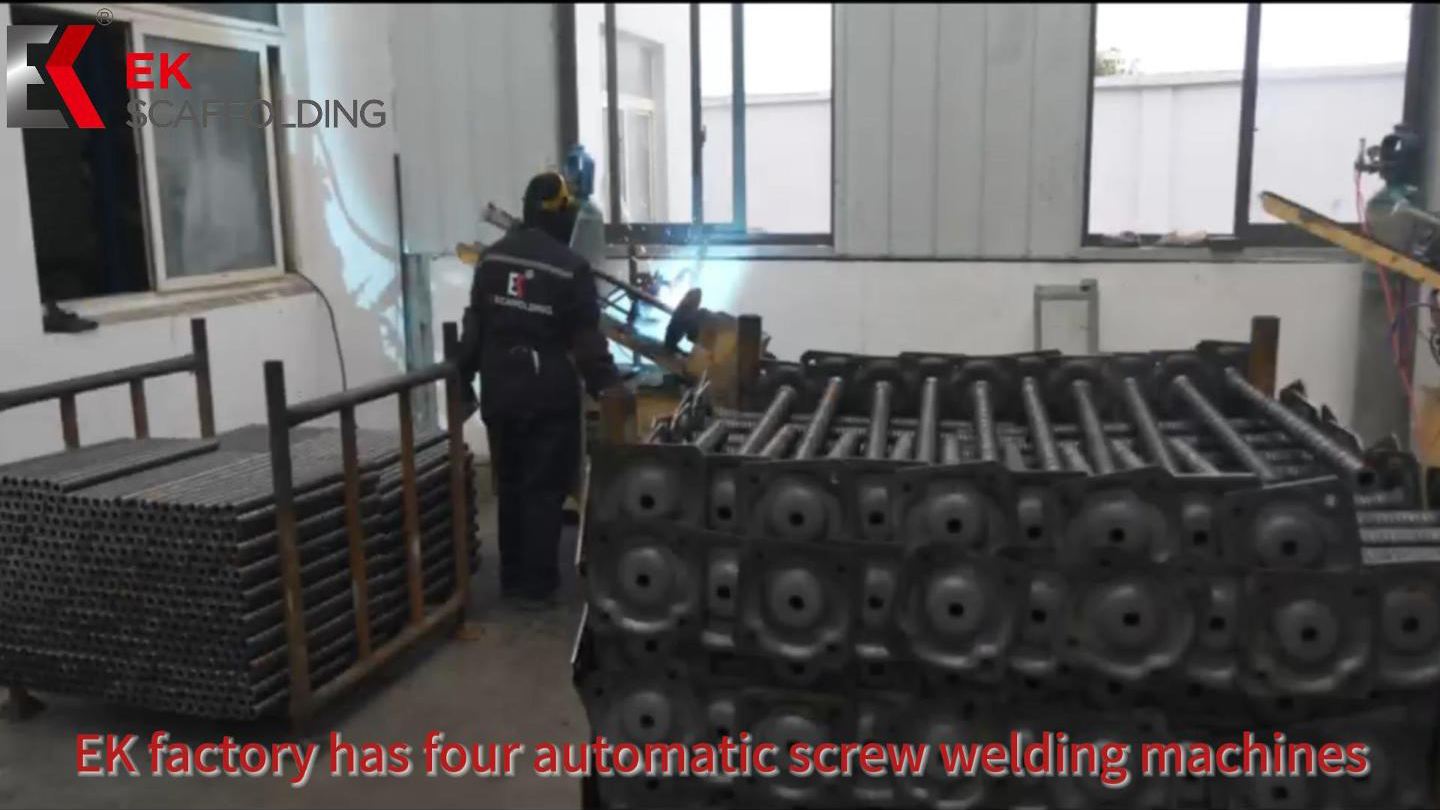

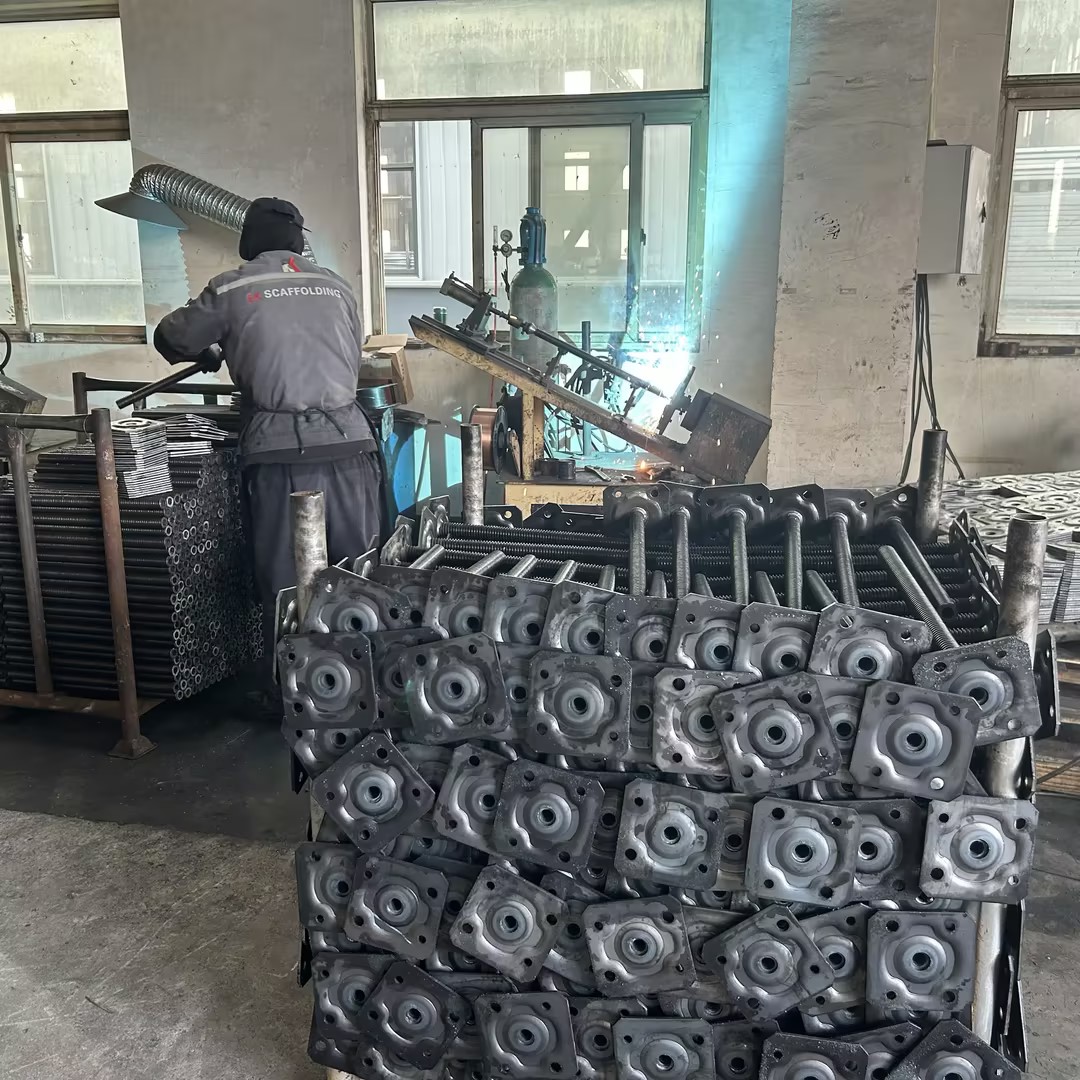

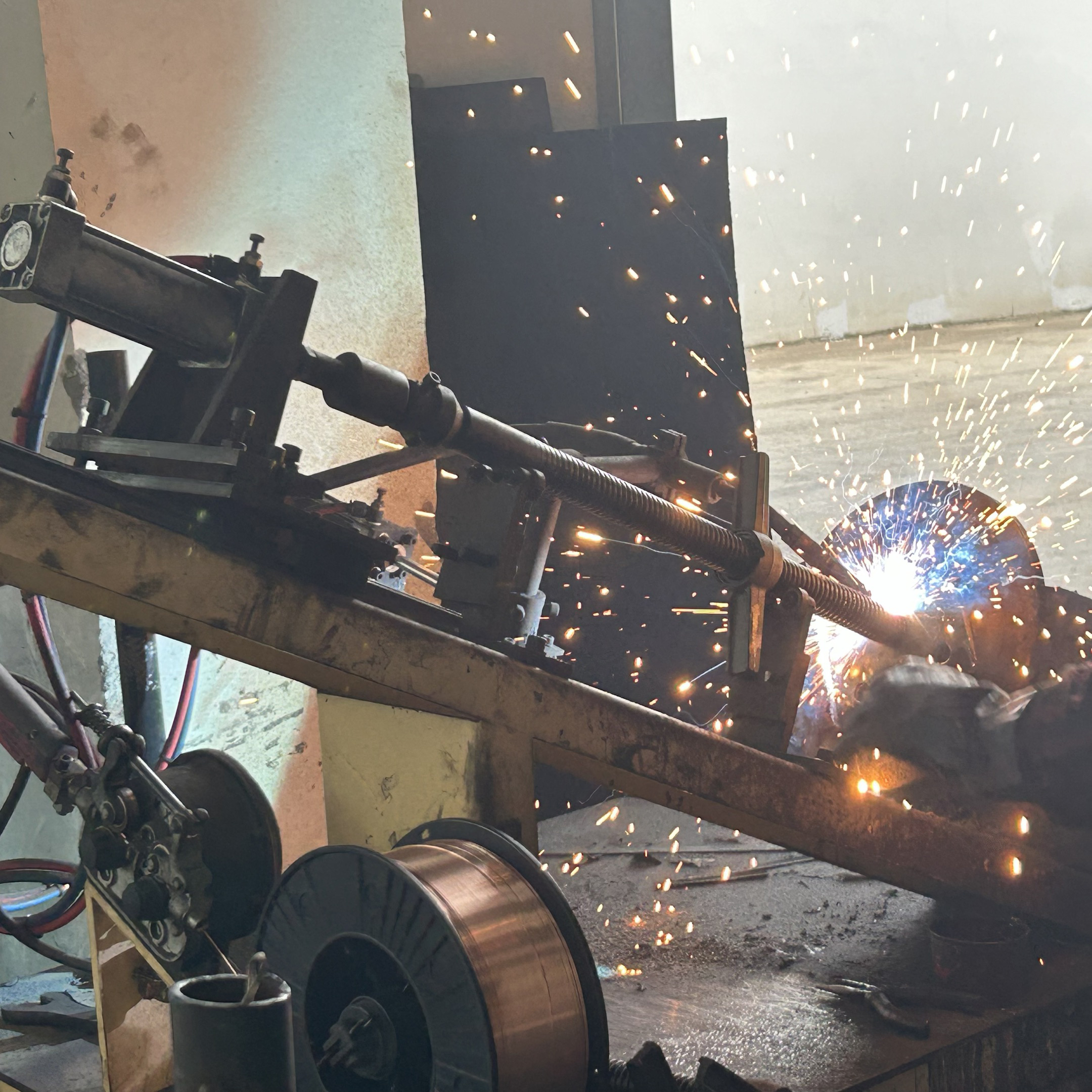

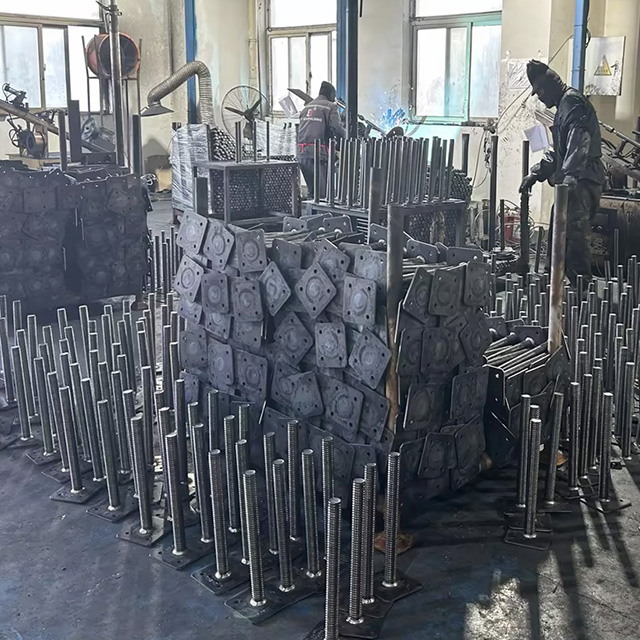

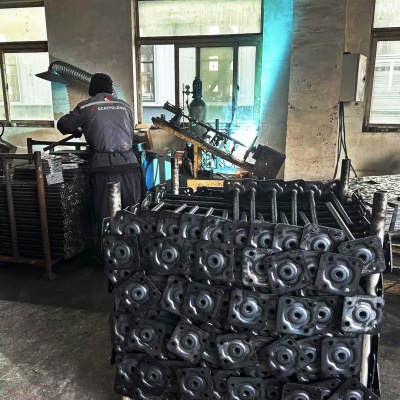

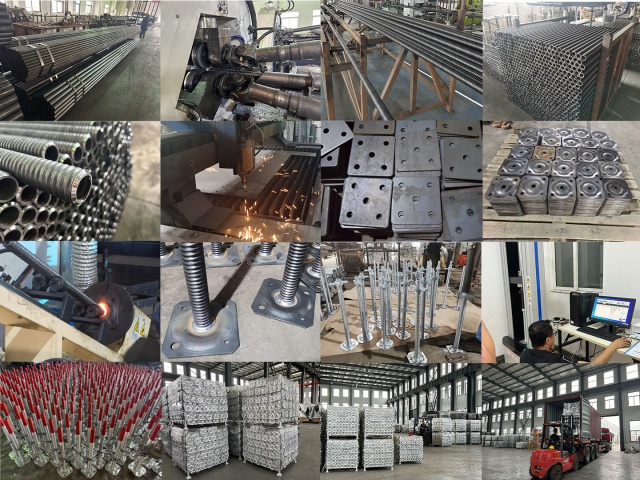

Daloy ng produksyon
Mayroon kaming isang buong hanay ng mga kagamitan sa paggawa, kabilang ang Model Machine, Punching Machine, Roll Machine, Sand Blasting Machine at iba pa. Ang mga kagamitan sa paggawa na ito ay magpapakita kung paano ginawa ang mga produkto, at maaari rin nating gamitin ang mga kagamitan na ito upang makagawa ayon sa iyong mga kinakailangan.

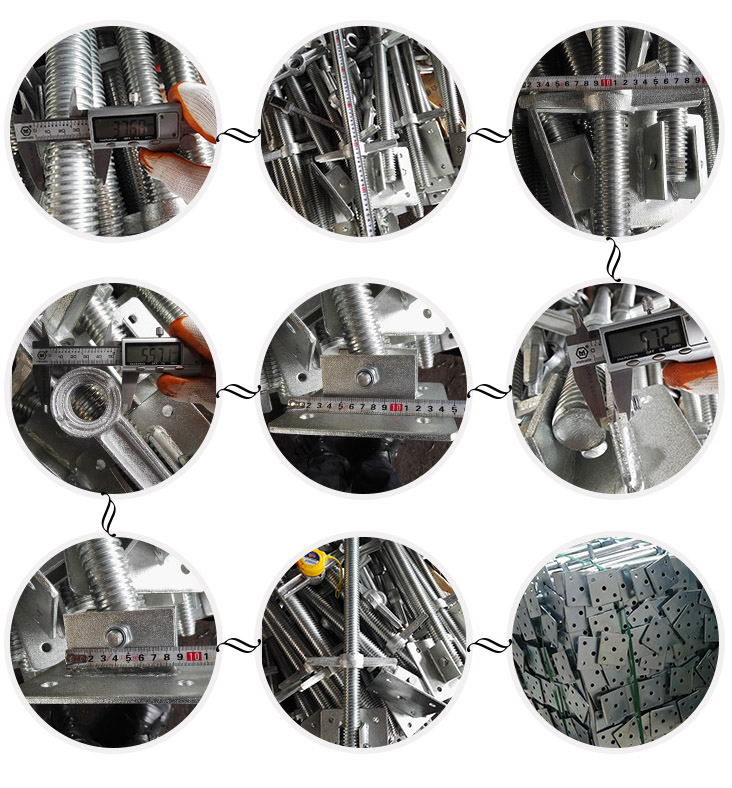

Inspeksyon
Ang koponan ng propesyonal na kalidad ng inspeksyon ay magsasagawa ng mahigpit na kalidad ng inspeksyon sa proseso ng paggawa at bago ang paghahatid upang matiyak na ang kalidad ng scaffolding jack ay nakakatugon sa mga kinakailangan ng customer at pagbutihin ang pagpoposisyon ng EK scaffolding leveling jacks sa merkado na may mataas na kalidad.

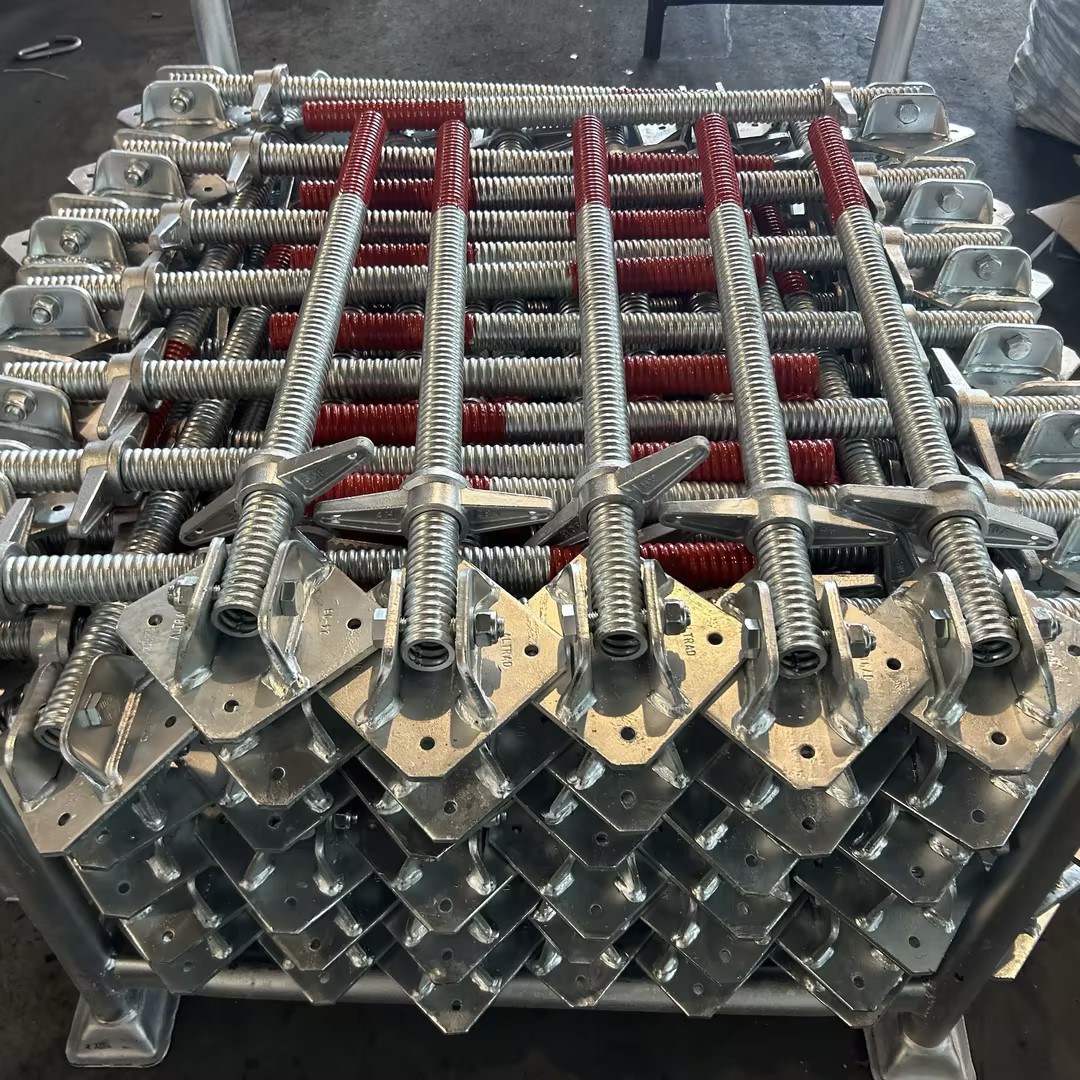

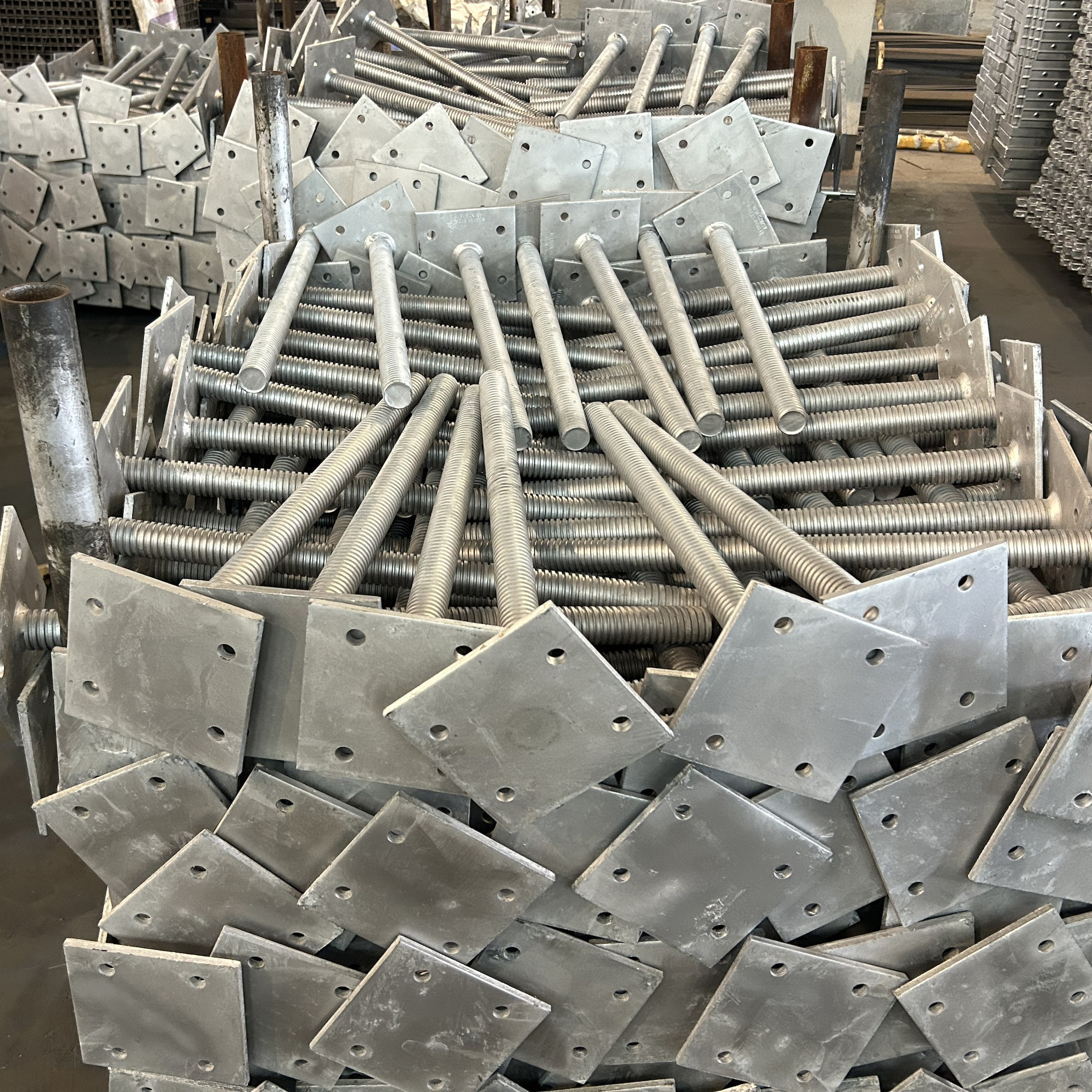

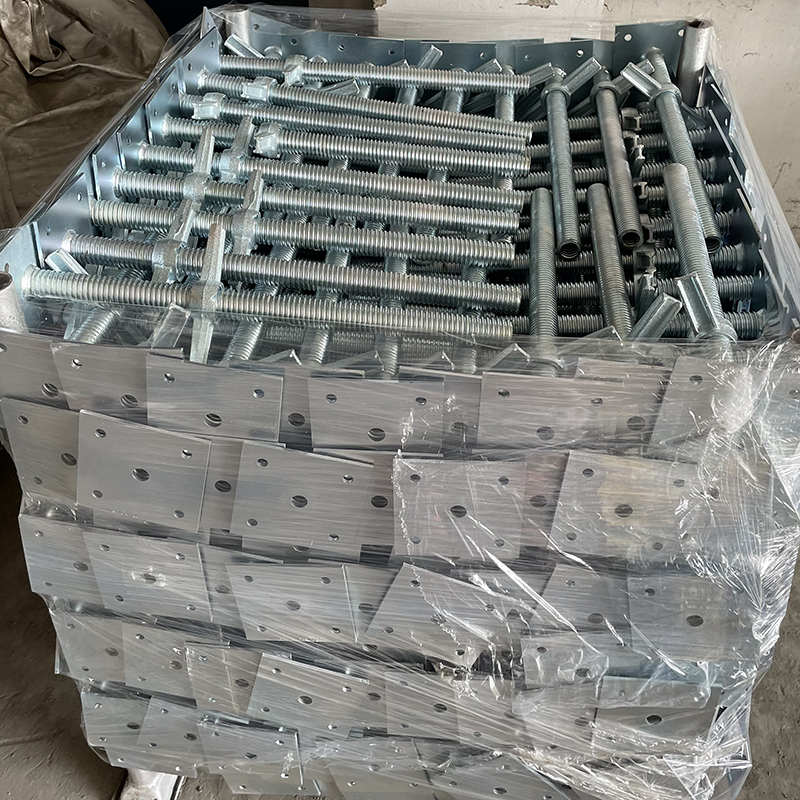

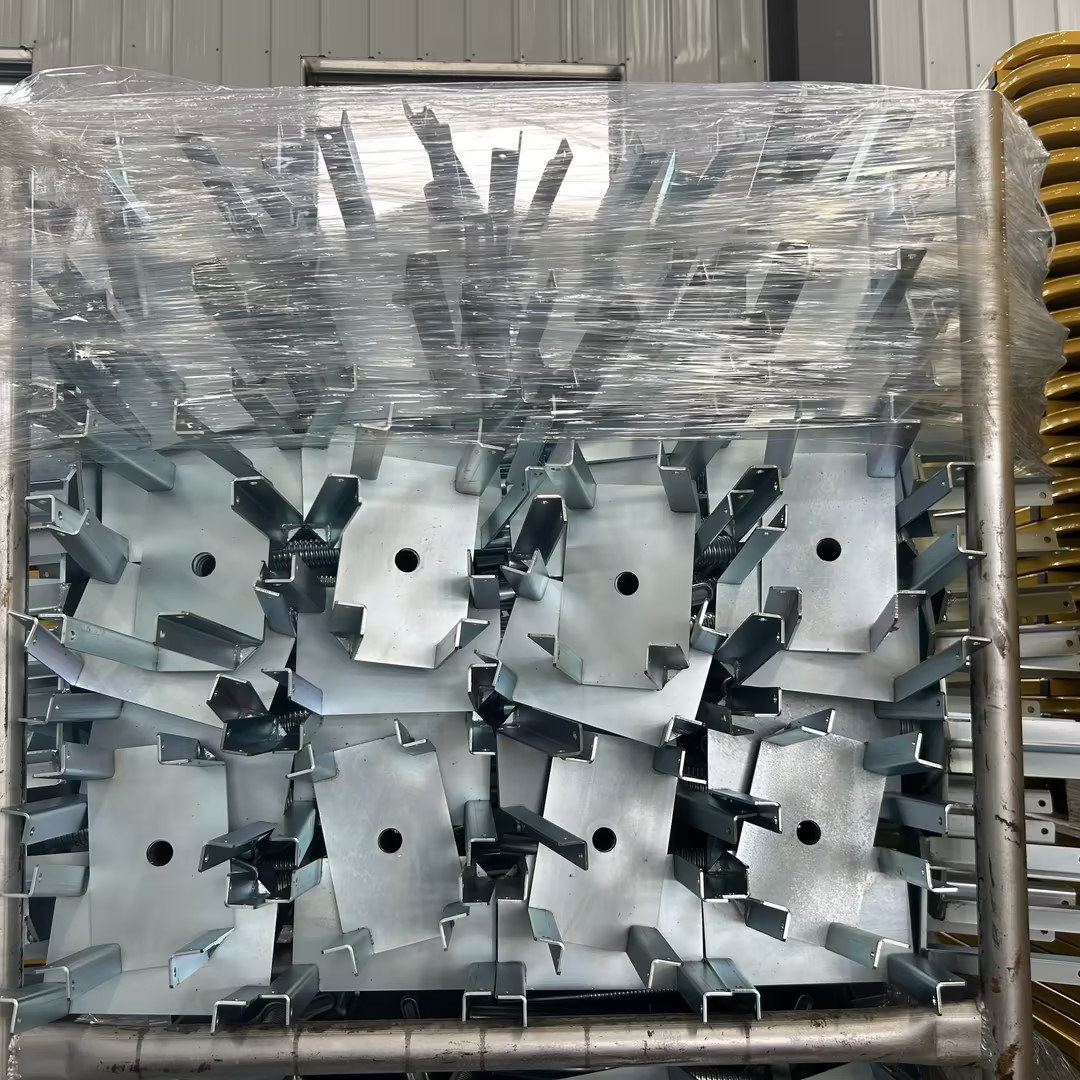

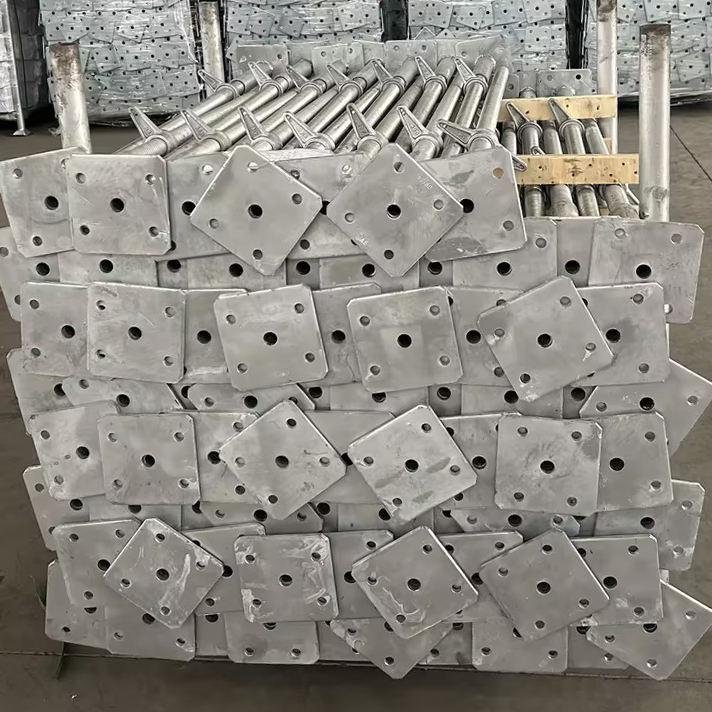

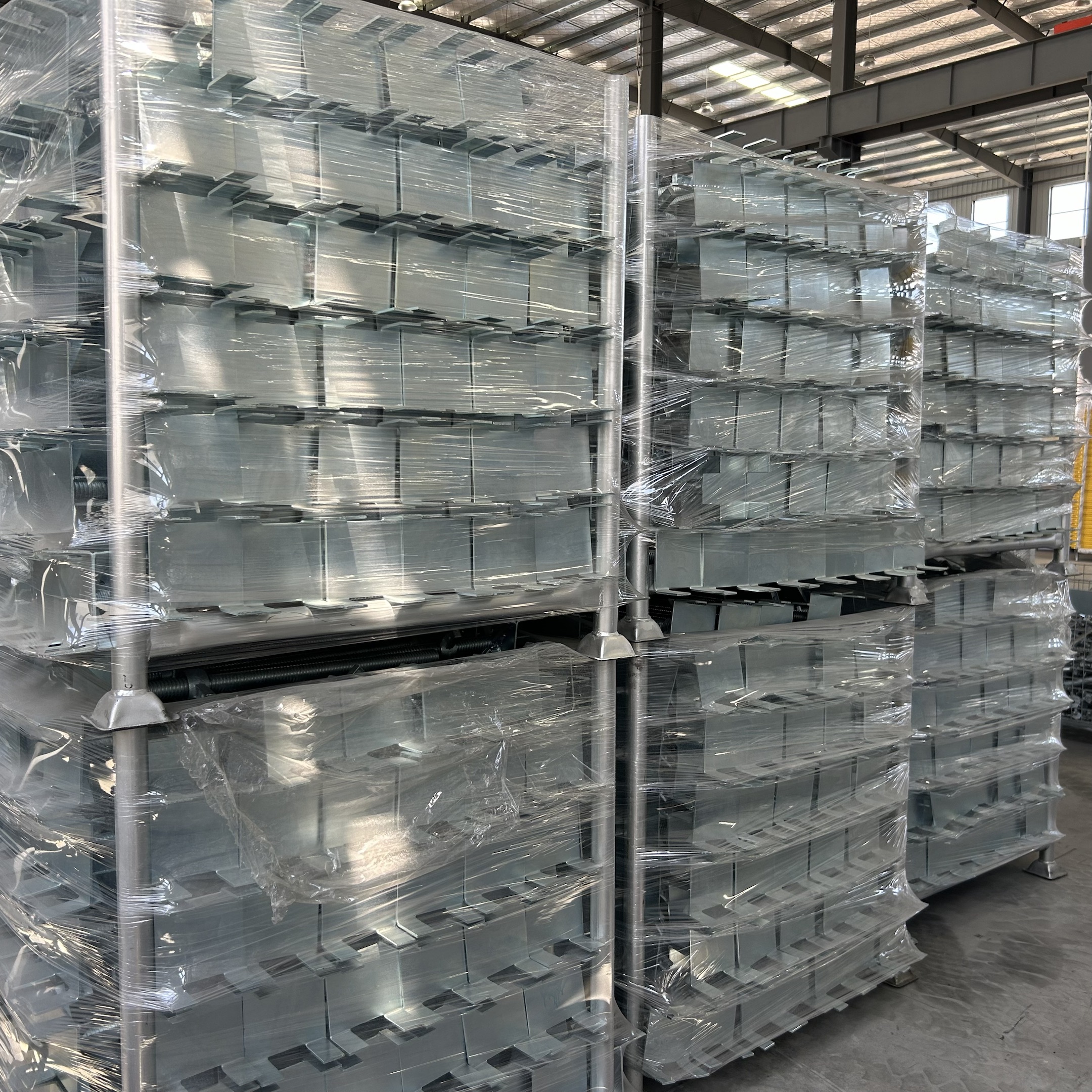

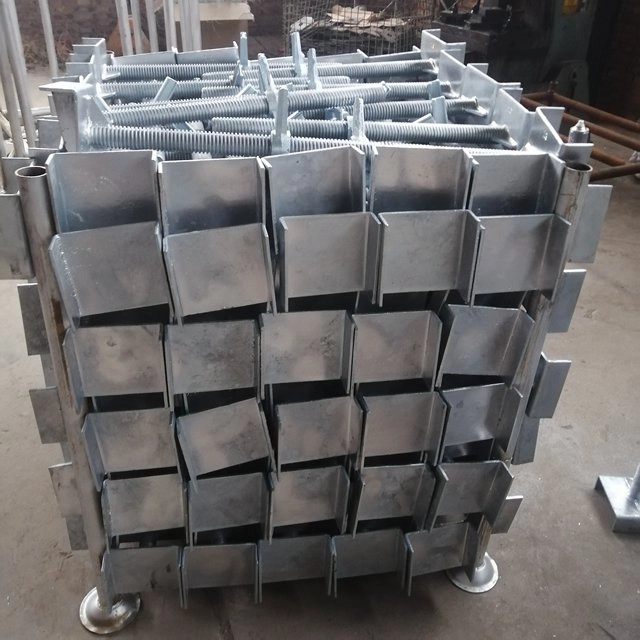

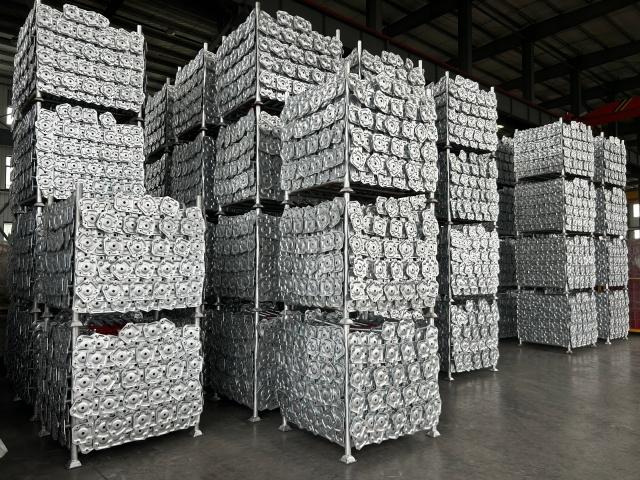

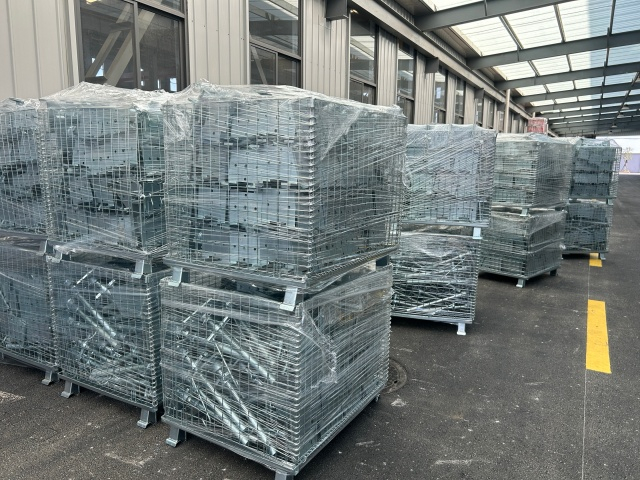

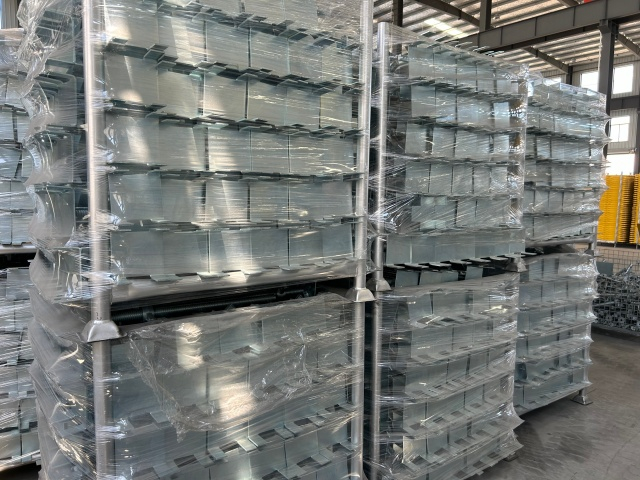

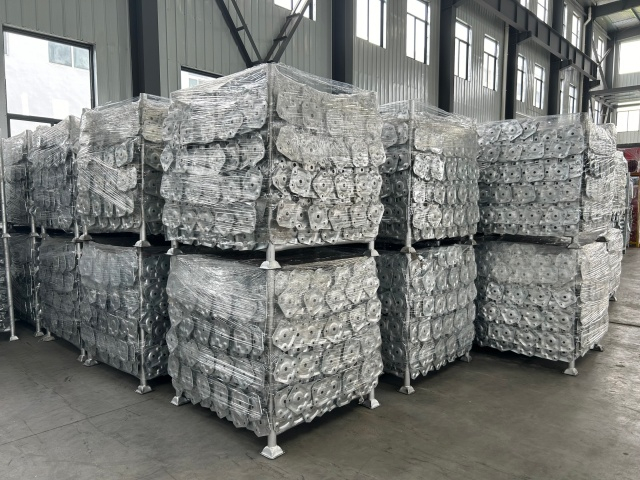

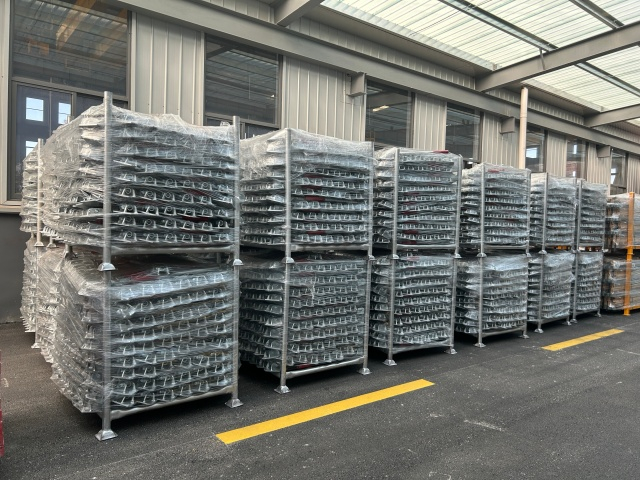

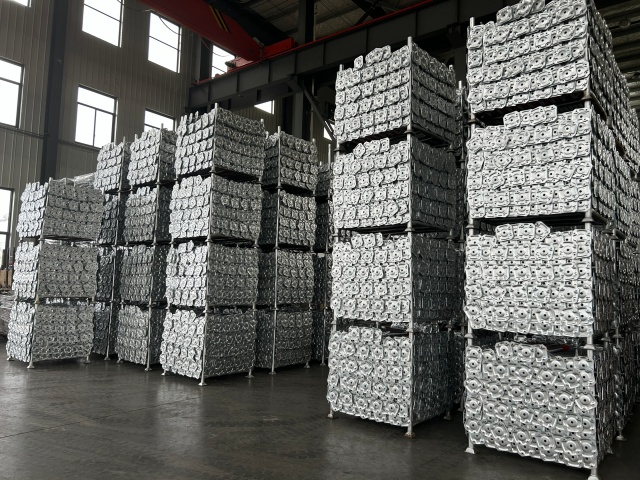

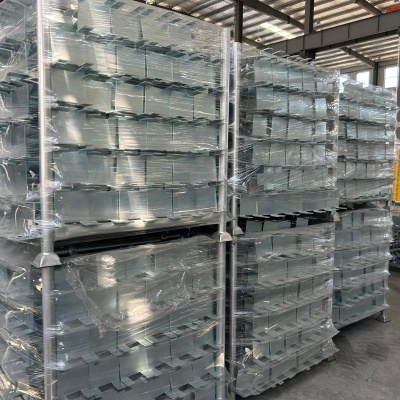

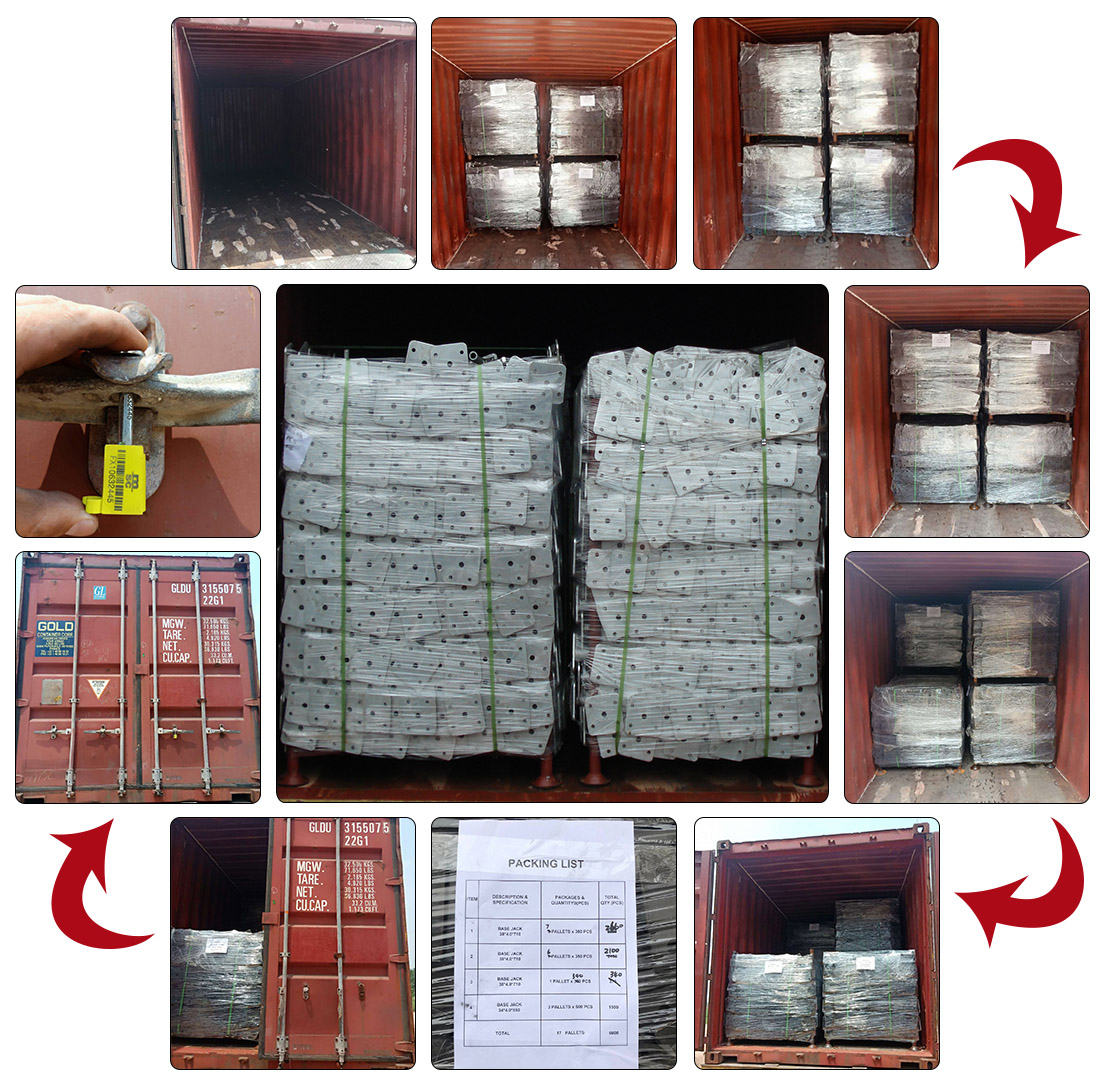

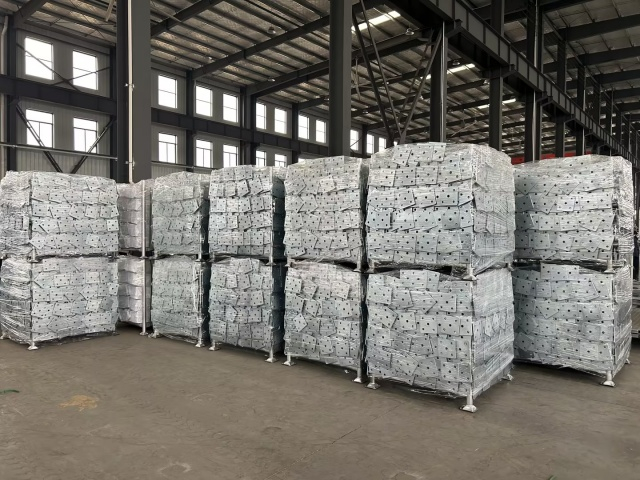

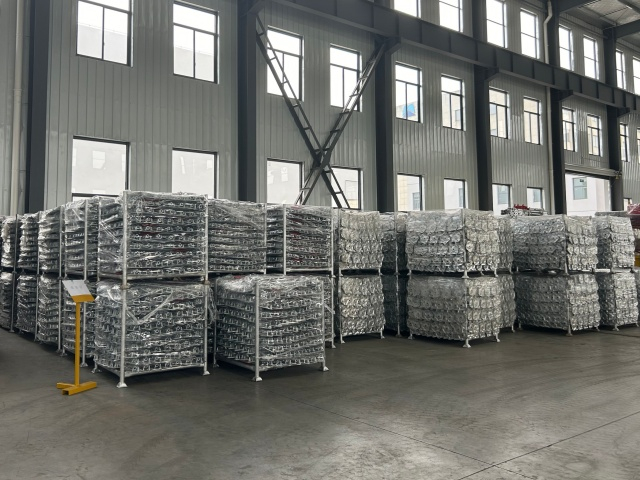

Pag -iimpake at paglo -load
Ang nakaranas na koponan ng pag -iimpake at pag -load ay maaaring epektibong masubaybayan ang iskedyul ng pag -load ng base jack scaffolding, gumawa ng adjustable base jack na dumating sa port ng kargamento sa loob ng nakatakdang oras, at itaguyod ang mga customer upang matanggap ang scaffolding leveling jacks sa oras.

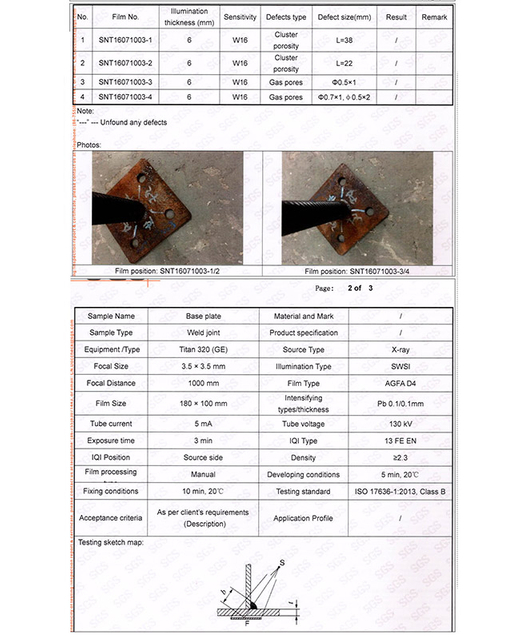

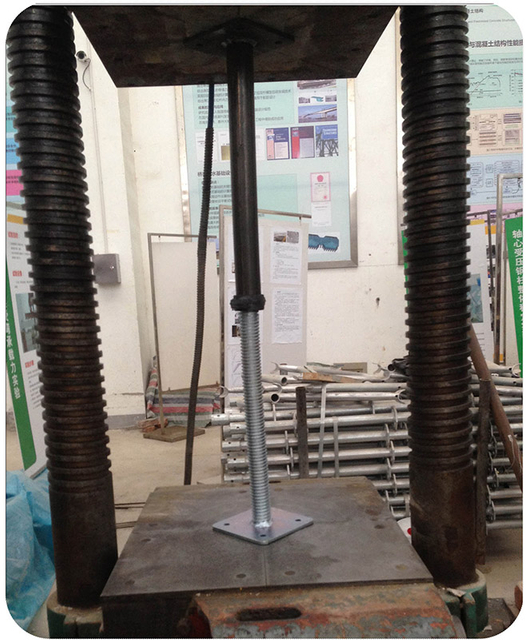

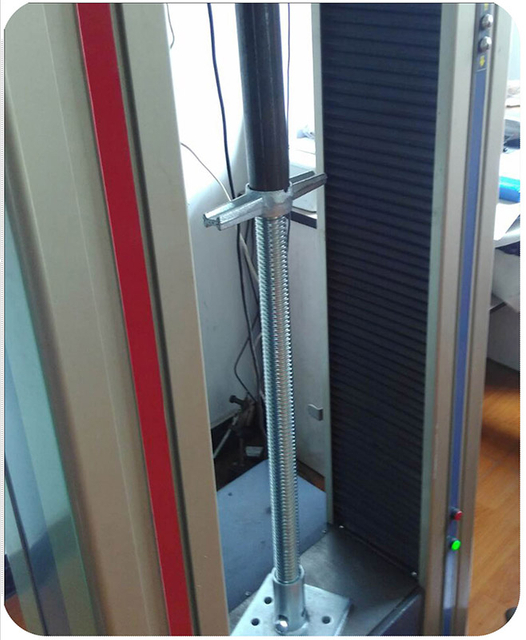

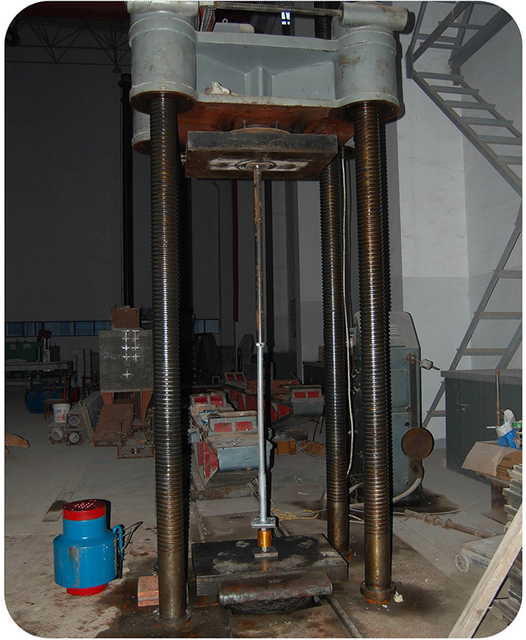

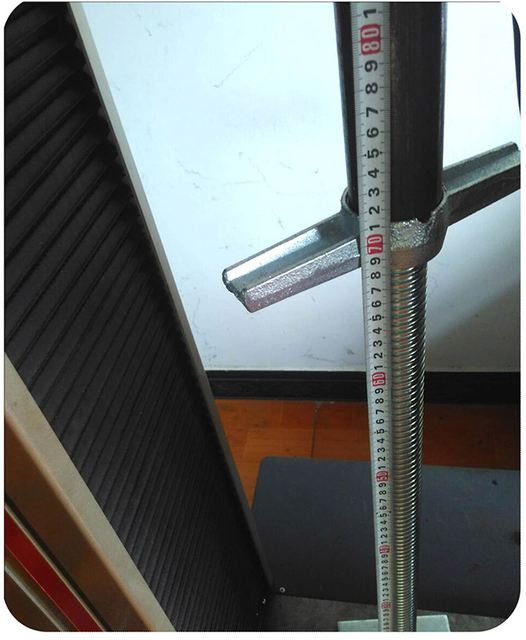

Kalidad ng pagsubok
Ayon sa iba't ibang mga kinakailangan ng mga customer, sinubukan namin ang mga produkto sa pamamagitan ng propesyonal na third-party na kalidad ng inspeksyon ng sentro ayon sa data at pamantayan na ibinigay ng mga customer, upang mapatunayan upang matugunan ang mga kinakailangan ng mga customer.
Paano Suriin Kung Kwalipikado ang Base Jack?

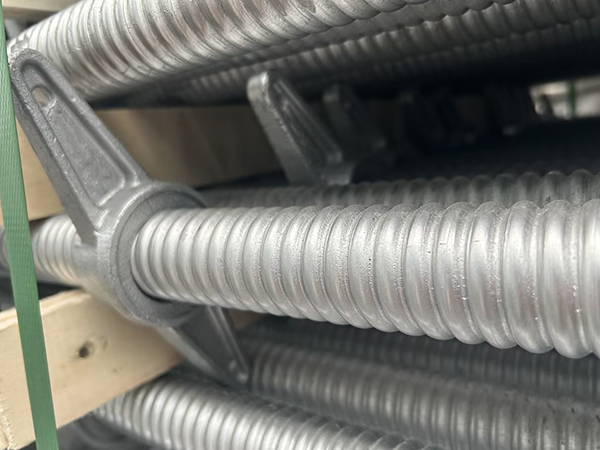

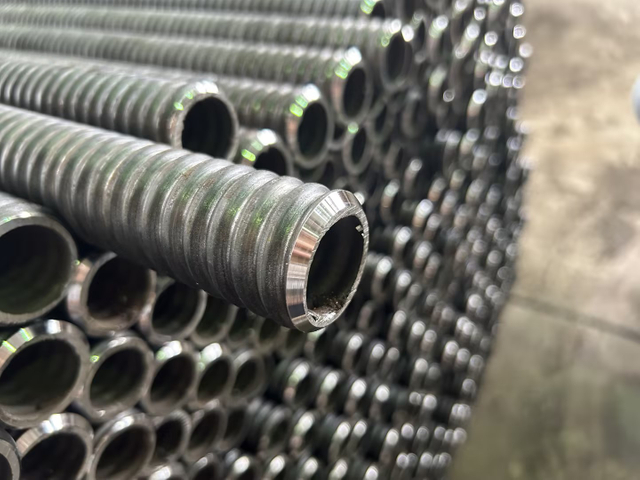

2. Pag-inspeksyon sa sinulid: Ang nut ay dapat na maiikot at masikip nang maayos sa tornilyo nang walang jamming.
3. Materyal na sertipikasyon: Isang materyal na sertipiko (Mill Certificate) na sumusunod sa mga pamantayan at isang load-bearing capacity test report (SGS) ay kinakailangan.

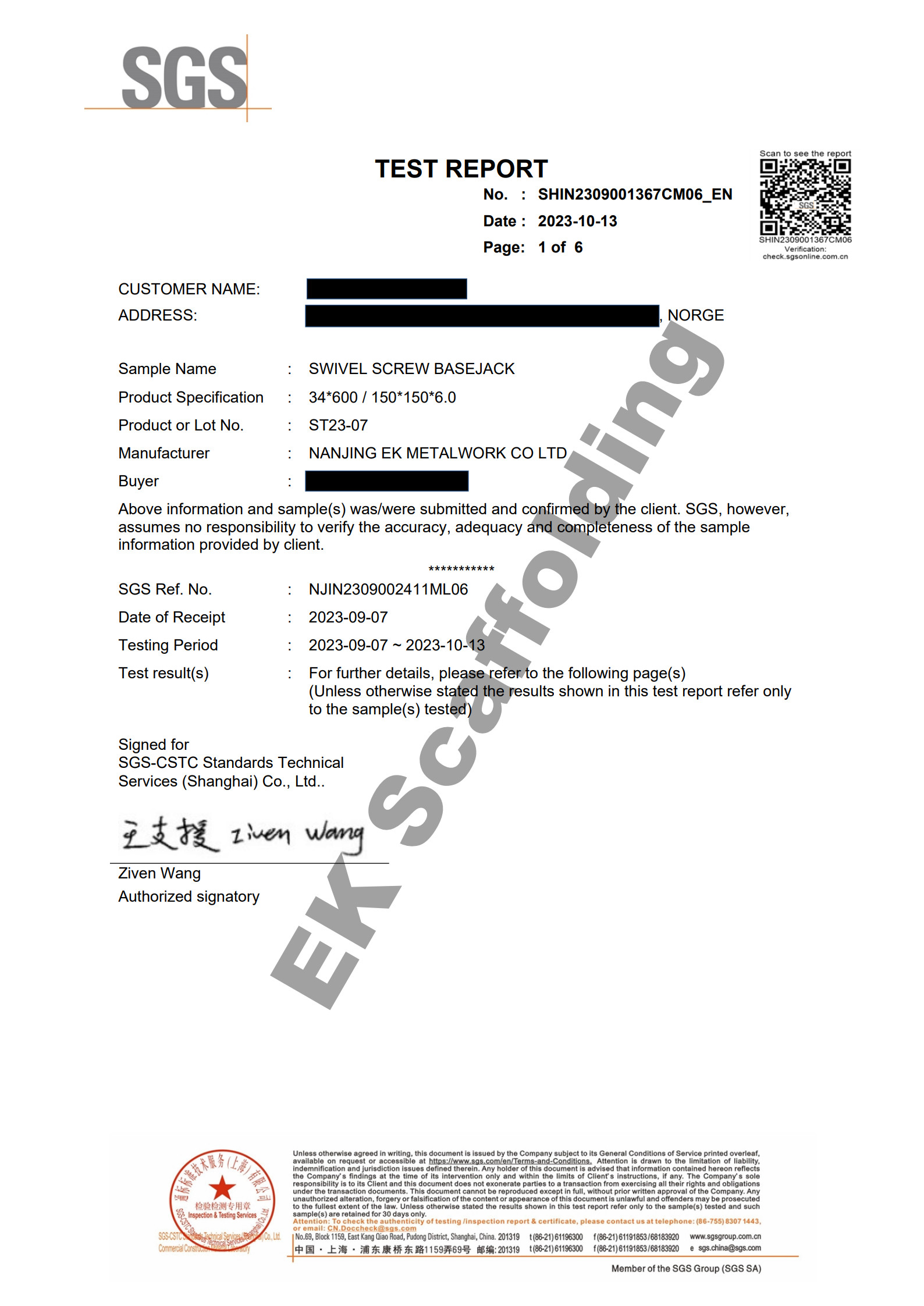

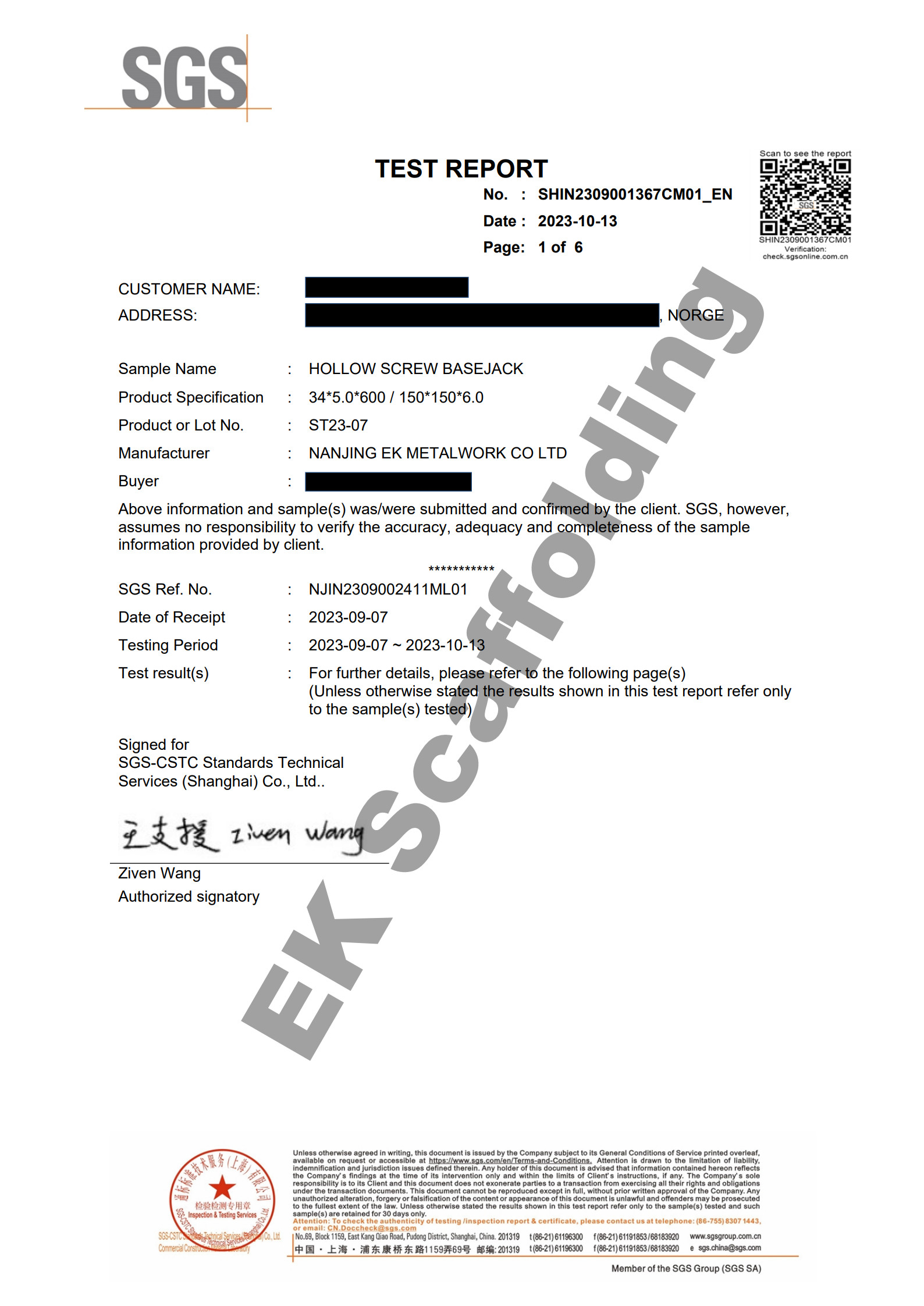

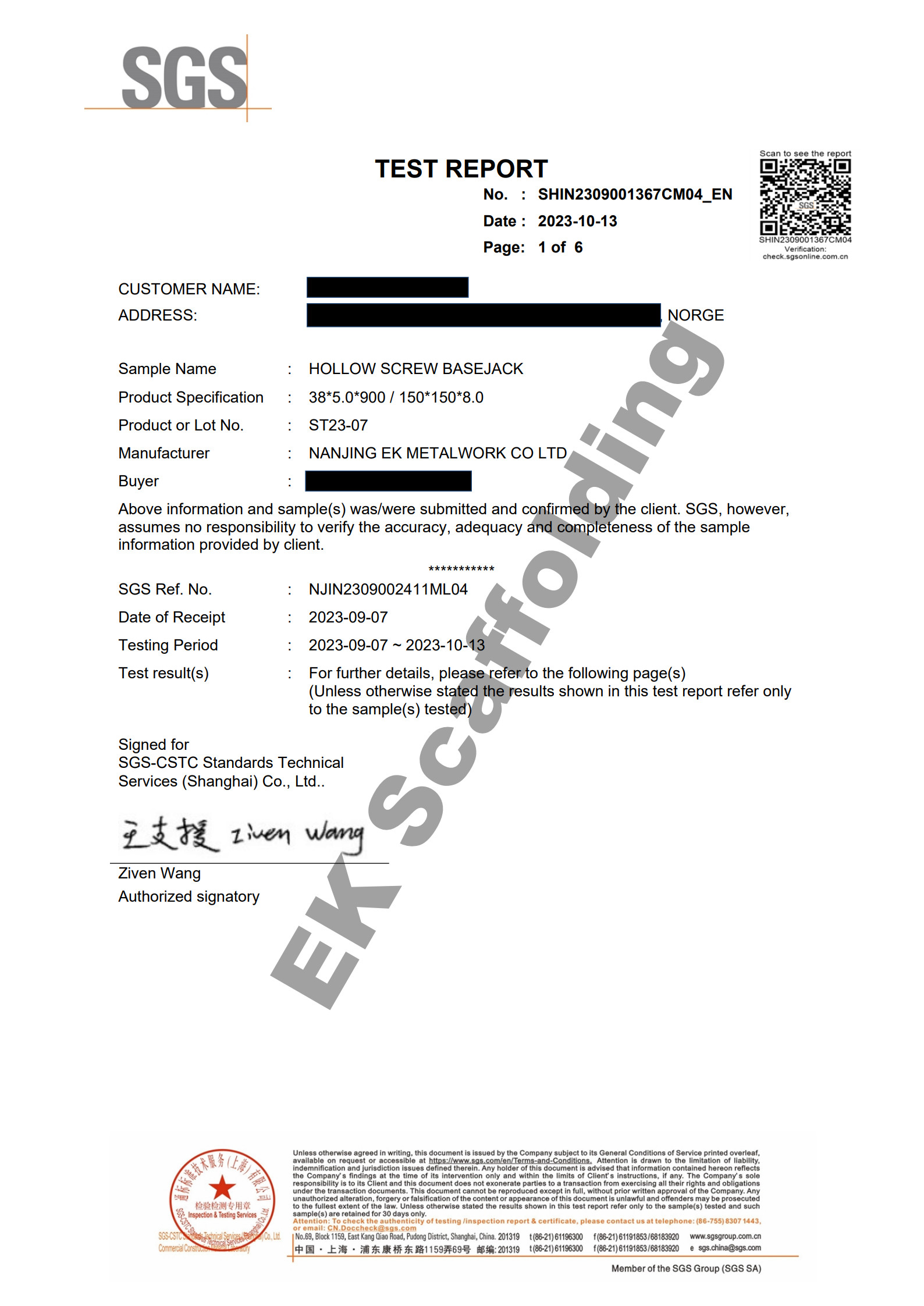

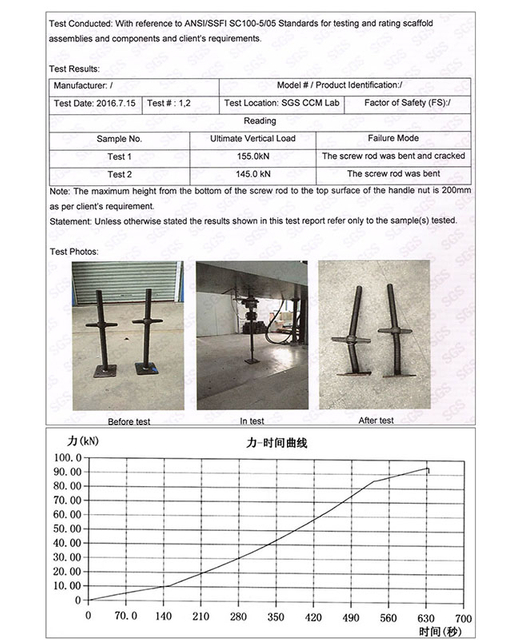

Base Jack Report
Ano Ang Mga Karaniwang Pagtutukoy At Saklaw ng Pagsasaayos ng Mga Base Jack?
♦ Ang scaffolding jack ay ginagamit sa ilalim ng patayong steel rod at ang ilalim na plato ay nasa ibaba. Ang ilalim na plato ay maaaring nakatiklop o hindi nakatiklop.
♦ Ayon sa materyal na lead screw, maaaring nahahati sa hollow base jack at solid base jack.

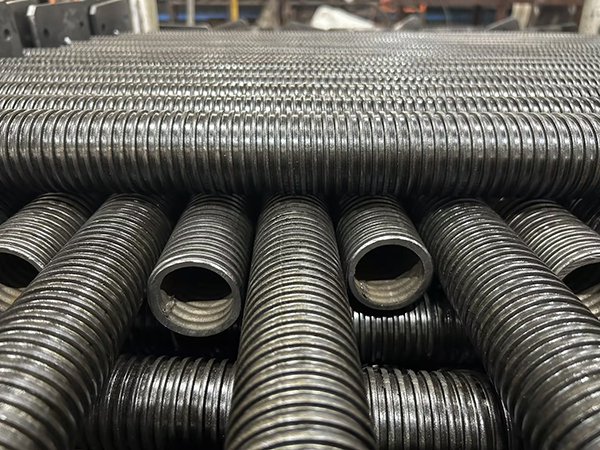

♦ Ang turnilyo ng hollow base jack ay gawa sa makapal na pader na bakal na tubo, na magaan ang timbang.
♦ Ang base ng solid base jack ay gumagamit ng round steel bar, na mabigat sa timbang.
| diameter ng tornilyo | 30mm, 32mm, 34mm, 38mm (tugma sa iba't ibang karaniwang diameter ng pipe) |
| Sukat ng base plate | 120x120mm, 150x150mm (kapal 5-8mm) |
| Kabuuang haba | 450mm, 600mm, 750mm, 1500mm (nako-customize kapag hiniling) |
| Paggamot sa ibabaw | Electro-galvanized, Hot-dip galvanized (HDG), Pininturahan |
| Saklaw ng pagsasaayos | Inirerekomenda na ang haba ng pagsasaayos ay hindi dapat lumampas sa 2/3 ng kabuuang haba |

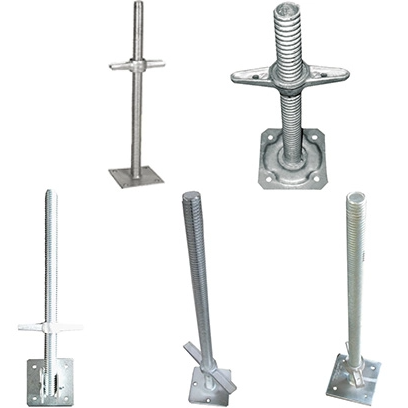

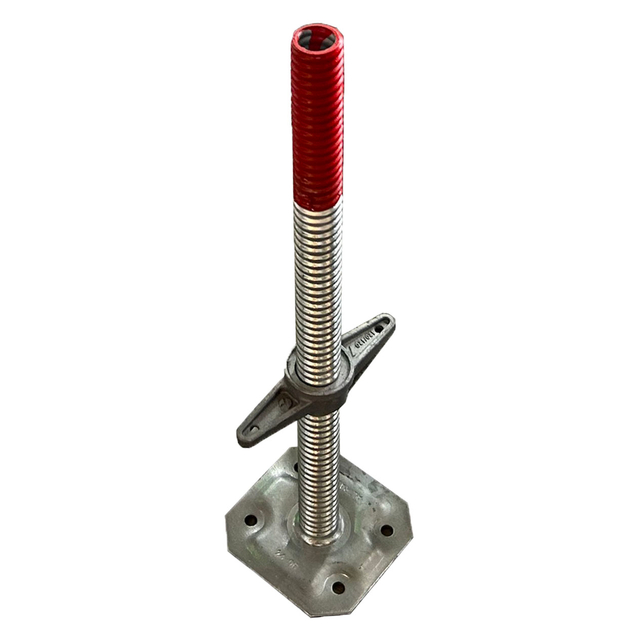

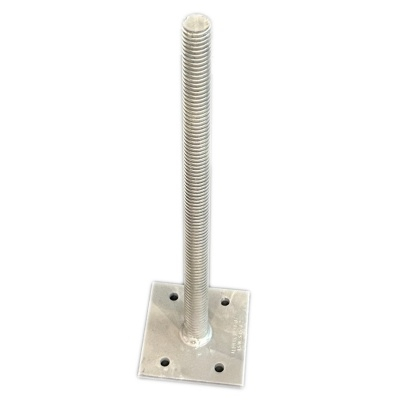

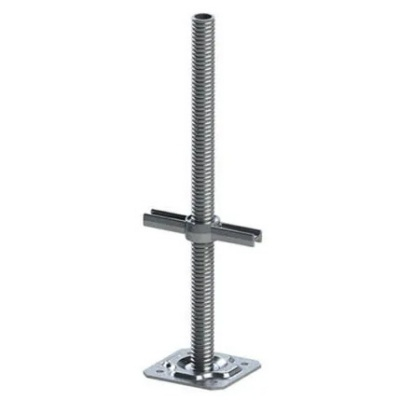

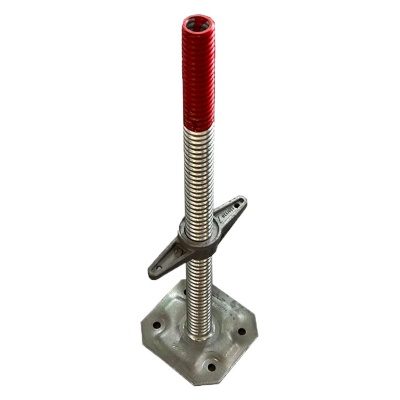

Scaffolding solid adjustable base jack
Ang nababagay na solidong scaffolding screw jack na may base plate sa 150*150*5mm o na -customize, tornilyo na baras na gawa sa mataas na lakas na istraktura ng bakal na may istraktura na may paghahagis o pag -alis ng scaffolding jack nut para sa scaffolding system bilang ringlock scaffolding system , cuplocking scaffolding , system at fitting scaffolding system at iba pa.
| Mataas na pag -load ng kapasidad ng scaffolding solid adjustable base jack | ||||
| Pangalan | Uri ng base jack | Solid adjustable base jack size | Solid adjustable base jack weight (kg) | |
| Screw rod (mm) | Base Plate (mm) | |||
| Solid adjustable base jack | Solid | 30*400 | 120*120*5 | 3.10 |
| Solid adjustable base jack | Solid | 30*600 | 120*120*5 | 4.07 |
| Solid adjustable base jack | Solid | 32*400 | 120*120*5 | 3.39 |
| Solid adjustable base jack | Solid | 32*600 | 120*120*5 | 4.50 |
| Solid adjustable base jack | Solid | 34*400 | 120*120*5 | 3.70 |
| Solid adjustable base jack | Solid | 34*600 | 120*120*5 | 4.95 |
| Solid adjustable base jack | Solid | 35*400 | 150*150*5 | 4.17 |
| Solid adjustable base jack | Solid | 35*500 | 150*150*5 | 4.84 |
| Solid adjustable base jack | Solid | 35*600 | 150*150*5 | 5.51 |
| Solid adjustable base jack | Solid | 38*500 | 150*150*5 | 5.48 |
| Solid adjustable base jack | Solid | 38*750 | 150*150*5 | 7.48 |
| Solid adjustable base jack | Solid | 45*400 | 150*150*5 | 6.04 |
| Solid adjustable base jack | Solid | 45*500 | 150*150*5 | 7.18 |
| Solid adjustable base jack | Solid | 45*600 | 150*150*5 | 8.32 |
| Ang mga pagtutukoy ay maaaring ipasadya ayon sa mga kinakailangan | ||||

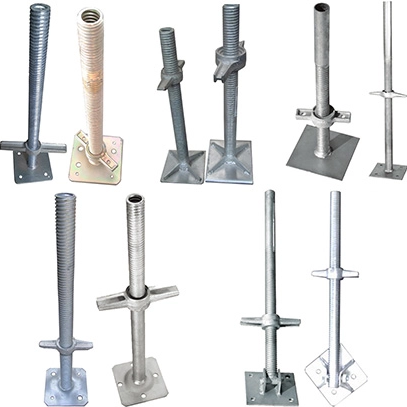

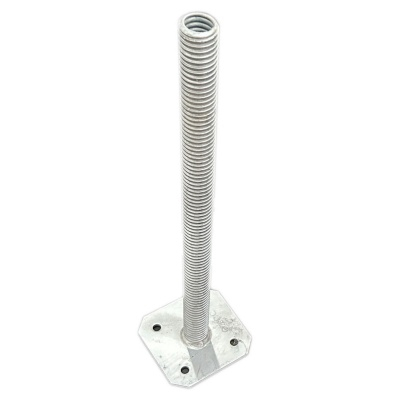

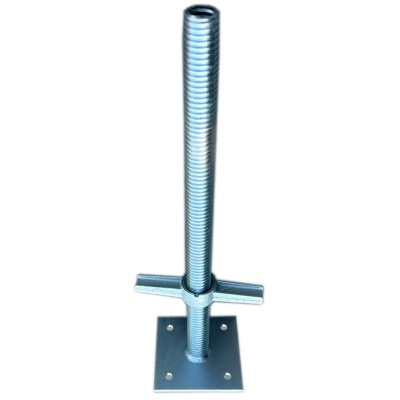

Scaffolding Hollow Adjustable Base Jack
Scaffolding Hollow adjustable base jack na ginawa ng mataas na lakas na istraktura ng bakal sa guwang na tube diameter 35/38/48mm na may screw thread. Karaniwan na ginagamit sa ilalim ng scaffolding system vertical, ginagawang mas matatag ang buong sistema ng scaffold.
| Mataas na pag -load ng kapasidad ng scaffolding guwang na nababagay na base jack | ||||
| Pangalan | Uri ng base jack | Hollow adjustable base jack size | Guwang na nababagay na base jack weight (kg) | |
| Screw rod (mm) | Base Plate (mm) | |||
| Guwang na nababagay na base jack | Guwang | 35*4*600 | 150*150*5 | 3.32 |
| Guwang na nababagay na base jack | Guwang | 38*4*600 | 150*150*5 | 3.50 |
| Guwang na nababagay na base jack | Guwang | 48*4*600 | 160*160*6 | 4.41 |
| Guwang na nababagay na base jack | Guwang | 35*5*400 | 150*150*5 | 2.96 |
| Guwang na nababagay na base jack | Guwang | 35*5*500 | 150*150*5 | 3.33 |
| Guwang na nababagay na base jack | Guwang | 35*5*600 | 150*150*5 | 3.70 |
| Guwang na nababagay na base jack | Guwang | 38*5*500 | 150*150*5 | 3.52 |
| Guwang na nababagay na base jack | Guwang | 38*5*750 | 150*150*5 | 4.55 |
| Guwang na nababagay na base jack | Guwang | 45*5*400 | 150*150*5 | 3.46 |
| Guwang na nababagay na base jack | Guwang | 45*5*500 | 150*150*5 | 3.95 |
| Guwang na nababagay na base jack | Guwang | 45*5*600 | 150*150*5 | 4.44 |
| Ang mga pagtutukoy ay maaaring ipasadya ayon sa mga kinakailangan | ||||
Paano Pumili sa pagitan ng Solid Base Jacks At Hollow Base Jacks?
Solid Base Jacks : Nag-aalok ng napakataas na kapasidad na nagdadala ng pagkarga at kadalasang ginagamit sa mga heavy-duty na support system (gaya ng para sa cast-in-place bridge beam construction). Ang mga ito ay mabigat at lubos na matatag.
Hollow Base Jacks : Ginawa mula sa seamless steel tubing, mas magaan ang mga ito at mas madaling hawakan ng mga manggagawa. Angkop ang mga ito para sa karaniwang sistema ng formwork ng gusali at nag-aalok ng mahusay na pagiging epektibo sa gastos.

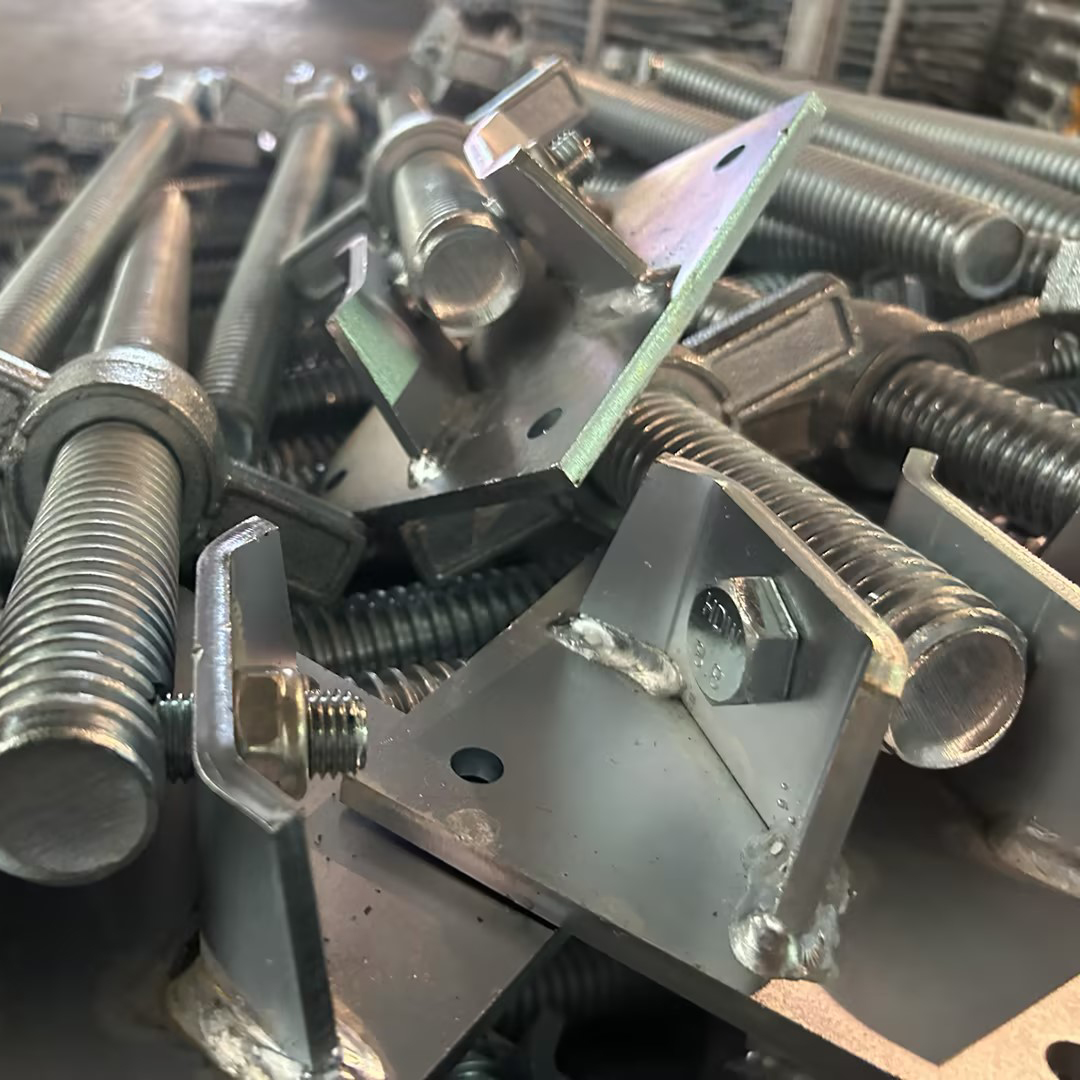

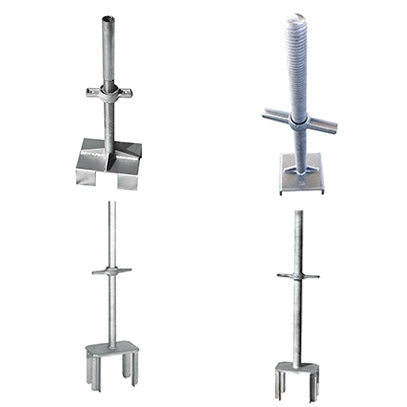

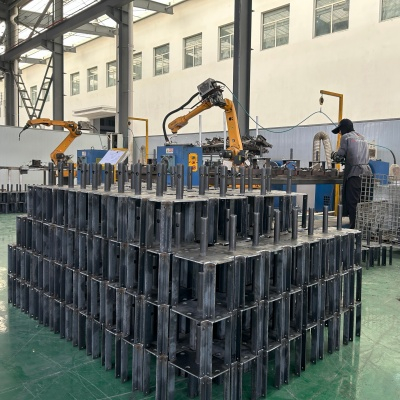

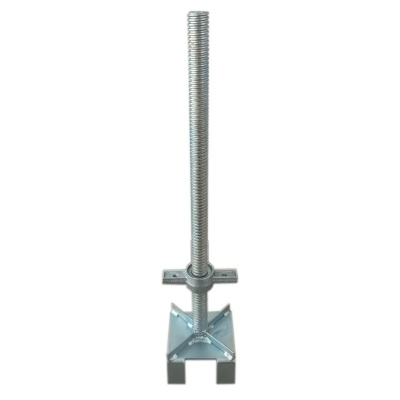

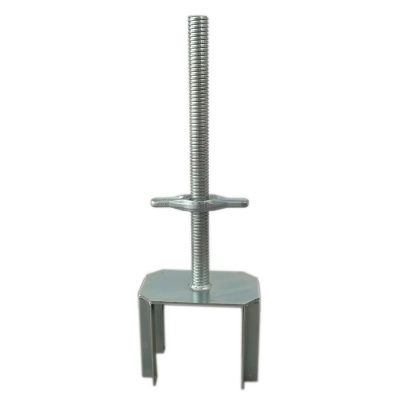

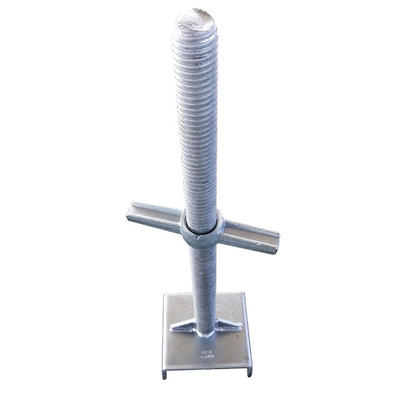

Scaffolding adjustable u-head jack
Ang scaffolding adjustable u-head jack ay idinisenyo para magamit sa pagsasama sa mga adjustable system na sumusuporta. Ang pangunahing pag-andar ng scaffolding adjustable u-head jack ay upang hawakan ang kahoy na beam sa lugar. Ang scaffolding adjustable U-head jacks na inaalok namin ay may mataas na kalidad na pamantayan, at ang mga ito ay may isang purong sink plated na natapos, sa gayon pagdaragdag sa pagtakpan nito. Ang lahat ng ito ay nababagay at samakatuwid ang pinakadakilang bentahe ng mga produktong ito. Ginawa ito sa ilalim ng pagsisiyasat ng mga eksperto, sa gayon tinitiyak ang higit na mahusay na pagganap.
Ano ang Pagkakaiba sa pagitan ng U-Head Jack At Base Jack?
Base Jack : Karaniwang ginagamit para sa ilalim na suporta, na may patag na base ng bakal, na tumutuon sa pressure resistance at pumipigil sa pag-aayos.
U-Head Jack : Karaniwang ginagamit para sa tuktok na suporta, nilagyan ng hugis-U na bukas na steel plate, na tumutuon sa paggawa ng mga crossbeam at pagpigil sa pag-tipping.
Ano ang mga karaniwang sukat ng U-Head Jack (U-Plate Jack)?
Karaniwang Lapad: Karaniwang 150mm o 170mm.
Taas ng Side Wing: Karaniwang 100mm o 150mm, ginagamit upang maiwasang dumulas ang sinag sa ilalim ng pagkarga.
Kapal ng Steel Plate: Ang mga pangunahing pamantayan ay nangangailangan sa pagitan ng 6mm at 8mm upang maiwasan ang pagpapapangit sa ilalim ng mabibigat na karga.
| Mga tampok | Karaniwang U-Head Jack | Heavy Duty U-Head |
| Diameter ng tornilyo | 30mm / 34mm | 38mm / 48mm |
| Karaniwang Kapasidad ng Pag-load | 30 - 50 kN | 60 - 100 kN |
| Hugis ng Packet | Nakapirming U-Head | Umikot U-Head |
| Marka ng Materyal | Q235 | Q345 / S355 |
| Mataas na pag-load ng kapasidad ng pag-scaffold ng adjustable U-head jack | ||||
| Pangalan | U-head jack type | Naaayos na laki ng U-head jack | Nababagay na u-head jack weight (kg) | |
| Screw rod (mm) | Base Plate (mm) | |||
| Solid adjustable u-head jack | Solid | 30*400 | 150*120*50*5 | 3.11 |
| Solid adjustable u-head jack | Solid | 30*600 | 150*120*50*5 | 4.08 |
| Solid adjustable u-head jack | Solid | 32*400 | 150*120*50*5 | 3.40 |
| Solid adjustable u-head jack | Solid | 32*600 | 150*120*50*5 | 4.51 |
| Solid adjustable u-head jack | Solid | 34*400 | 150*120*50*5 | 3.71 |
| Solid adjustable u-head jack | Solid | 34*600 | 150*120*50*5 | 4.97 |
| Solid adjustable u-head jack | Solid | 38*500 | 150*120*50*5 | 5.18 |
| Solid adjustable u-head jack | Solid | 38*750 | 150*120*50*5 | 7.17 |
| Guwang na adjustable u-head jack | Guwang | 30*3.0*400 | 150*120*50*5 | 1.98 |
| Guwang na adjustable u-head jack | Guwang | 30*3.0*600 | 150*120*50*5 | 2.38 |
| Guwang na adjustable u-head jack | Guwang | 32*3.0*400 | 150*120*50*5 | 2.04 |
| Guwang na adjustable u-head jack | Guwang | 32*3.0*600 | 150*120*50*5 | 2.47 |
| Guwang na adjustable u-head jack | Guwang | 34*3.0*400 | 150*120*50*5 | 2.04 |
| Guwang na adjustable u-head jack | Guwang | 34*3.0*600 | 150*120*50*5 | 2.47 |
| Guwang na adjustable u-head jack | Guwang | 38*4.0*500 | 150*120*50*5 | 2.86 |
| Guwang na adjustable u-head jack | Guwang | 38*4.0*750 | 150*120*50*5 | 3.70 |
| Ang mga pagtutukoy ay maaaring ipasadya ayon sa mga kinakailangan | ||||

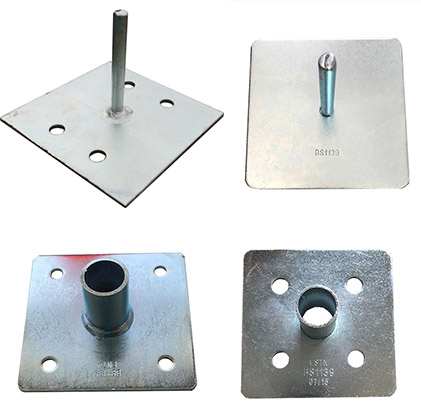

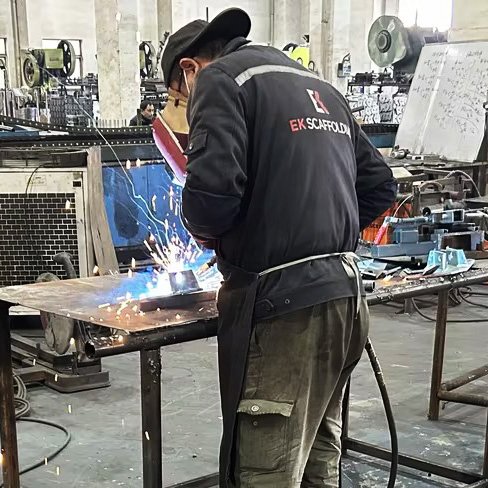

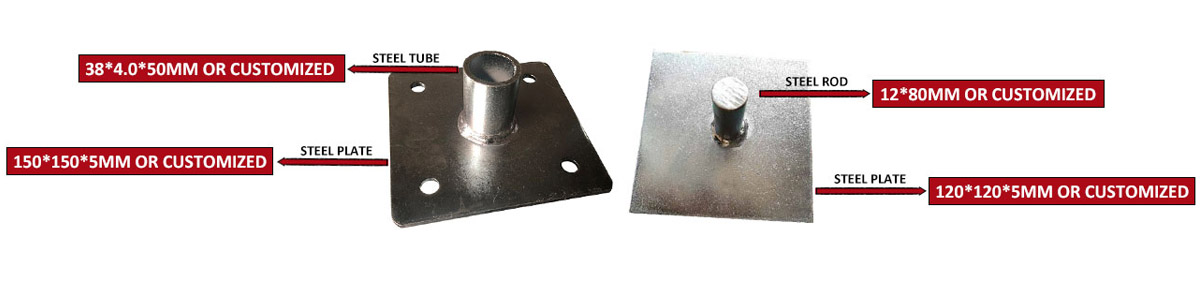

Scaffolding base plate
Ang scaffolding base plate ay isang uri ng footplated para sa scaffold system at tube & clamp scaffolding. Ang spigot para sa scaffolding base plate ay maaaring gawin mula sa bilog na baras o scaffolding guwang na tubo . Ang laki ng scaffolding base plate ay maaaring nahahati sa 50mm, 110mm, 120mm, 140mm, 150mm at iba pa ayon sa pamantayan ng EN74 / BS1139 at maaaring ipasadya ayon sa iyong mga kinakailangan. Depende sa paggamit at laki ng spigot, ang scaffolding base plate ay maaaring nasa uri ng insert at uri ng socket.
| Mataas na pag -load ng kapasidad ng scaffolding base plate | ||||
| Pangalan | Uri ng base plate | Laki ng base plate ng scaffolding | Scaffolding Base Plate Timbang (kg) | |
| Rod / Tube (mm) | Base Plate (mm) | |||
| Scaffolding base plate | Rod | 12*80 | 120*120*5 | 0.62 |
| Scaffolding base plate | Rod | 12*100 | 120*120*5 | 0.63 |
| Scaffolding base plate | Rod | 12*80 | 120*120*6 | 0.73 |
| Scaffolding base plate | Rod | 12*100 | 120*120*6 | 0.74 |
| Scaffolding base plate | Rod | 12*80 | 150*150*5 | 0.94 |
| Scaffolding base plate | Rod | 12*100 | 150*150*5 | 0.95 |
| Scaffolding base plate | Rod | 12*80 | 150*150*6 | 1.11 |
| Scaffolding base plate | Rod | 12*100 | 150*150*6 | 1.13 |
| Scaffolding base plate | Tube | 35*3.0*50 | 120*120*5 | 0.67 |
| Scaffolding base plate | Tube | 36*3.0*50 | 120*120*5 | 0.69 |
| Scaffolding base plate | Tube | 38*4.0*50 | 120*120*6 | 0.85 |
| Scaffolding base plate | Tube | 38*4.0*100 | 120*120*6 | 1.02 |
| Scaffolding base plate | Tube | 35*3.0*50 | 150*150*5 | 1.01 |
| Scaffolding base plate | Tube | 36*3.0*50 | 150*150*5 | 1.02 |
| Scaffolding base plate | Tube | 38*4.0*50 | 150*150*6 | 1.23 |
| Scaffolding base plate | Tube | 38*4.0*100 | 150*150*6 | 1.40 |
| Ang mga pagtutukoy ay maaaring ipasadya ayon sa mga kinakailangan | ||||

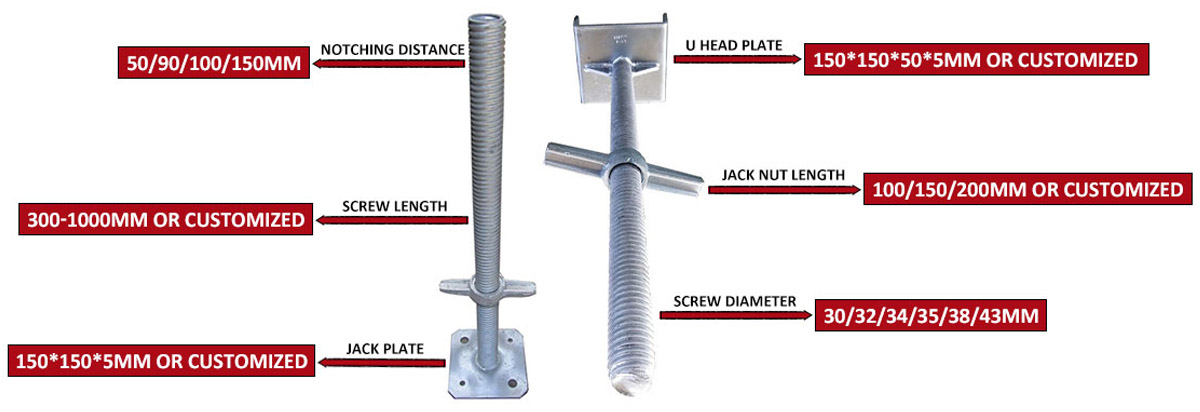

Mga sangkap

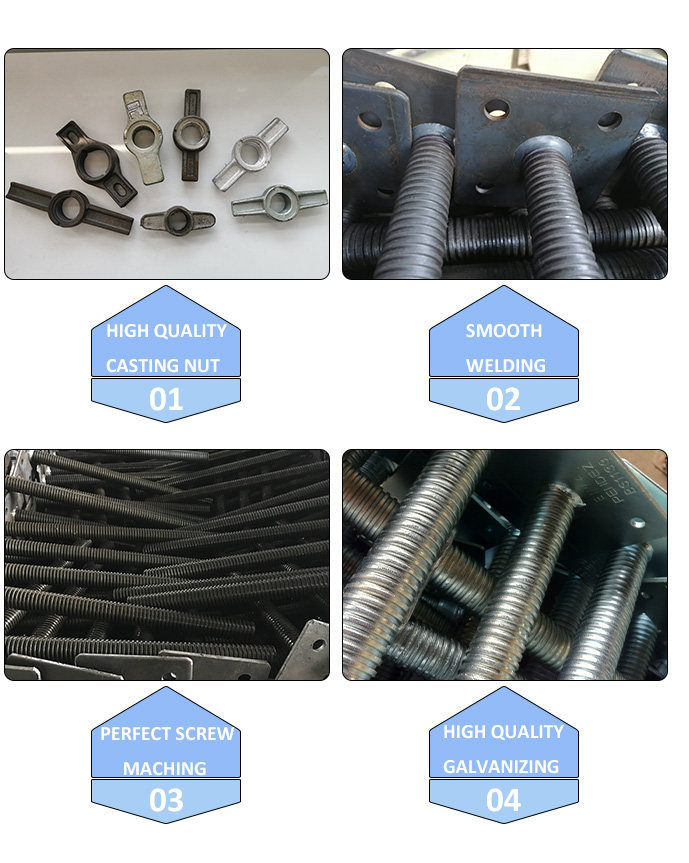

Ang mga bentahe ng isang base jack.
♦ Materyal: Q235 Round Bar o ERW pipe.
♦ diameter: 30mm/32mm/34mm/38mm/48mm o bilang iyong kahilingan.
♦ I -adjustable ang Haba: Mula sa 100mm hanggang 1000mm bilang iyong kahilingan.
♦ Uri: solid / guwang para sa iyong pipiliin.
♦ Paggamot sa ibabaw: Itim, pintura, electro galvanized, hot dip galvanized.
♦ Pangunahing sangkap: sinulid na bar, cast nut at base plate.
♦ Sertipiko: SGS, CE.
♦ Pag -iimpake: sa bulk o bakal na palyet na angkop para sa transportasyon sa dagat o bilang iyong kahilingan.
♦ magagamit ang serbisyo ng OEM.
♦ Magagamit ang sample kung may mga pangangailangan.
♦ BS1139 scaffolding jack na may o walang mga stiffeners.
♦ Magandang pinagsamang, mataas na kahusayan na may malakas na kapasidad ng paglo -load.
♦ leveling jacks na may maraming uri ng mga plato.
♦ Mga simpleng istruktura, simpleng pagtayo.
♦ Malawak na aplikasyon para sa maraming uri ng sistema ng scaffolding, tulad ng Ringlock System , Cuplock System , KwikStage System, HAKI System, Frame System at Pipe & Fitting System.

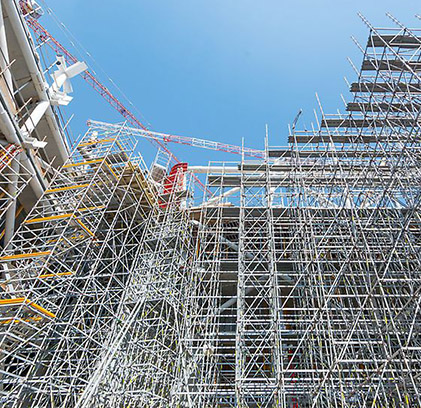

Ang application ng base jack scaffolding.
Ang base jack scaffolding ay malawakang ginagamit kasama ng mga sistema ng scaffolding para sa pagbuo, bulwagan, tulay, mataas na pagtaas ng gusali sa loob at labas ng hilera ng scaffolding, na ginagamit para sa pag-install ng electromekanikal, konstruksiyon ng hull, platform ng aktibidad ng dekorasyon, ang pagbuo ng isang simpleng bubong, pansamantalang site dormitoryo, bodega, pansamantalang platform ng pagmamasid, atbp.

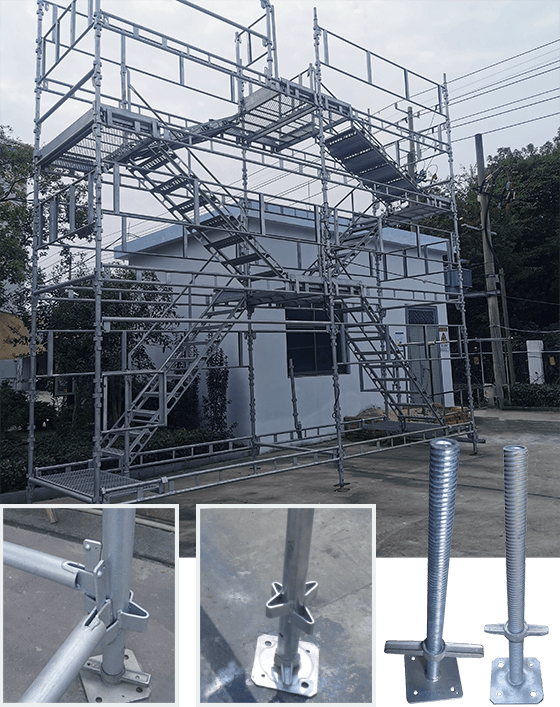

Kung paano i -install ang base jack upang i -level ang sahig.
Kung ang gusali ay itinayo sa malawak na lupa, samakatuwid, na may regular na paggalaw, ang isang scaffolding screw jack ay maaaring palitan ang mga kongkretong pier sa pagitan ng mga solidong haligi ng kahoy at sinturon na sumusuporta sa mga sumali sa sahig.
Ang isang scaffolding leveling jacks ay isang haligi ng suporta sa metal na maaaring ayusin upang gawin ang antas ng sahig. Binubuo ito ng dalawang mabibigat na tubo ng bakal , sa loob ng isa pa. Ang panloob na tubo ay sinulid at nababagay pataas at pababa sa pamamagitan ng pag -on ng isang malaking wing nut. Ang scaffolding screw jack ay naayos na may mga kuko sa underside ng girder at sa mga kahoy na bloke sa tuktok ng kongkreto na wharf.
Narito kung paano mag -install ng isang scaffolding screw jack
1. Sa prosesong ito isang hydraulic jack at isang maikling haligi ay ginagamit upang suportahan ang sahig.
2. Gumamit ng mga martilyo, mga puller ng kuko at sledgehammers upang alisin ang mga umiiral na pagsuporta sa mga post at kuko.
3. Ilagay ang scaffolding adjustable scaffolding screw jack sa ilalim ng mga beam at ang mga kahoy na bloke sa kongkreto na mga pier sa gitna.
4. Ayusin ang scaffolding screw base jack upang ang mga tuktok at ilalim na mga panel ay flush na may tuktok at ilalim na ibabaw ng kahoy.
5. Itaboy ang 16 -penny na kuko sa pamamagitan ng butas sa plato at sa kahoy na frame.
6. Ibaba ang hydraulic jack at ilipat ang pag -load ng sahig sa bagong scaffolding screw jack.
7. Ayusin ang scaffolding jack pataas at pababa upang gawing maayos ang ibabaw.
Base Jack FAQ
-
Paano matukoy kung ang isang base plate ay sumusunod?
Nakasentro na mga butas. Ang isang kwalipikadong base plate ay karaniwang may 2-4 na pre-drilled na butas para i-secure ito sa mga kongkreto o kahoy na banig kung kinakailangan.
Verticality. Ang mga upright ay dapat na ganap na maipasok sa mga pagsingit at i-flush sa ibabaw ng base plate, na may puwang na hindi hihigit sa 2mm.
-
Ano ang mga pinakakaraniwang paglabag kapag nag-i-install ng base plate?
1. Nawawalang locating pin: Ang paggamit ng flat steel plate sa halip na base plate na may mga insert rod ay maaaring magsanhi sa ilalim ng frame na lumipat sa gilid.
2. Suspension: Dahil sa bahagyang pag-alon sa lupa, ang base plate ay maaaring bahagyang masuspinde, at ang shims ay maaaring hindi maayos na na-secure.

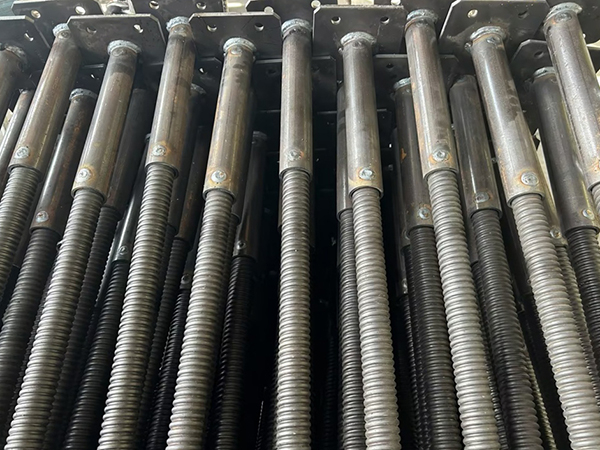

3. Hindi sapat na lakas ng weld: Ang weld sa pagitan ng insert rod at base plate ay isang tack weld lamang sa halip na isang full weld.
-
Nakakaapekto ba sa kaligtasan ang kapal ng base plate?
Karaniwang kapal: Karaniwang 5mm, 6mm, o 8mm. Panganib na punto: Kung ang base plate ay masyadong manipis (hal. < 4mm), ang 'dishing' ay magaganap sa ilalim ng concentrated load, na magiging sanhi ng pag-concentrate ng load sa gitna sa halip na maging pantay-pantay, kaya dinudurog ang kahoy na pad sa ilalim. -
Ano ang mga alituntunin ng OSHA tungkol sa paggamit ng Base Jacks (Base Plates)?
Ang OSHA ay nag-uutos na ang scaffolding ay dapat patayo. Kung ang slope ng lupa ay lumampas sa 1:60 (humigit-kumulang 1 degree), inirerekomenda ng OSHA ang paggamit ng Mga Base Jack (mga adjustable na base) sa halip na mga nakapirming Base Plate upang maiwasan ang mga hindi ligtas na pamamaraan tulad ng pag-level gamit ang mga brick. -
Ano ang mga kinakailangan para sa proteksyon ng kaagnasan ng base plate ayon sa pamantayan ng BS 1139?
Dahil ang base plate ay palaging nakikipag-ugnayan sa kahalumigmigan sa lupa, inirerekomenda ng BS 1139 ang hot-dip galvanizing (HDG).
2) Paggamot sa ibabaw: ipininta, galvanized, HDG, pinahiran ng pulbos
3) Materyal: Q235 o Q345
4) Pagmamarka: BS1139 / EN74 o tulad mo
5) Standrad: BS Standard
