Ang mga scaffold coupler , na ginagamit upang ikonekta ang mga tubo ng bakal kapag nagtatayo ng mga scaffold, at mga konektor sa pagitan ng mga tubo ng bakal at iba pang mga istraktura, ay malawakang ginagamit sa iba't ibang uri ng mga proyekto ng scaffolding . mayroong karaniwang mga pamantayan sa Europa at pamantayang Hapon. Ek bilang China nangunguna sa scaffolding coupler supplier , tumuon sa pagpapakilala sa European Standard Scaffold Fasteners upang matugunan ang paggamit ng mga sumusunod na bansa, Austria, Belgium, Cyprus, Czech Republic, Denmark, Estonia, Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembour Poland, Portugal, Slovakia, Slovenia, Spain, Sweden, Switzerland at United Kingdom.

Sa pahinang ito ：

Mga uri ng scaffolding Coupler
Ang video ng aluminyo scaffold coupler
Bakit piliin ang EK Scaffolding Coupler

Mga uri ng scaffolding Coupler

Kanang anggulo ng anggulo (dobleng coupler, naayos na coupler). Karamihan sa ginagamit sa scaffolding. Ang Swivel Coupler, na kung saan ay ang pinaka -kakayahang umangkop sa tatlong karaniwang mga coupler ng scaffolding. Ang manggas na Coupler na ginamit para sa magkasanib na koneksyon ng puwit ng dalawang mga tubo ng bakal na scaffolding , pangunahin ang mga vertical na tubo, pahalang na tubo, at mga dayagonal braces.

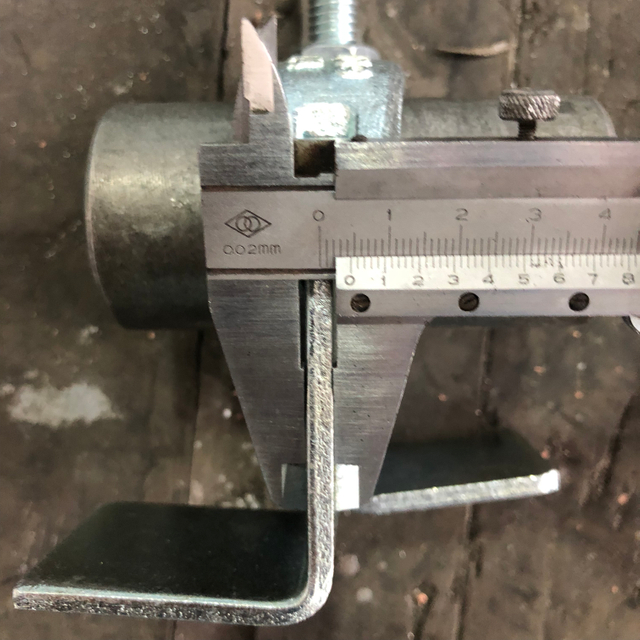

I -drop ang forged board na nagpapanatili ng coupler

Ayon sa British Standard, EN74-1: 2005, ang mga scaffold coupler ay maaaring nahahati sa sumusunod na apat na uri batay sa mga senaryo ng paggamit:

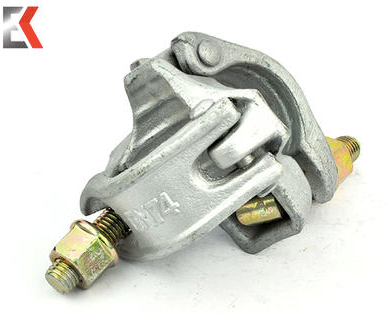

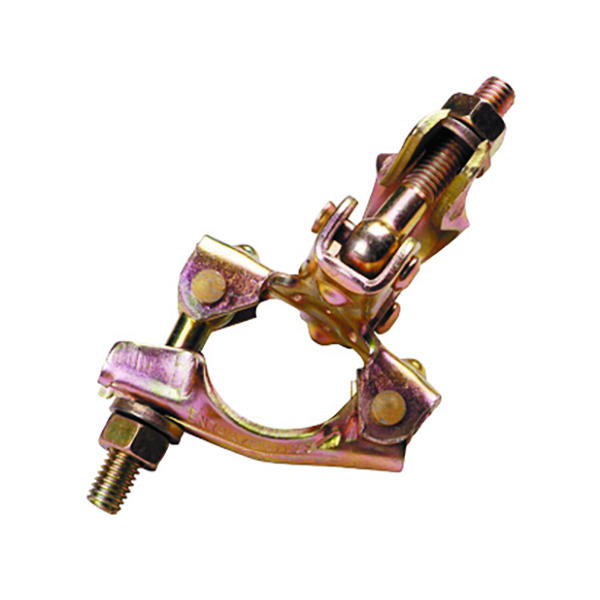

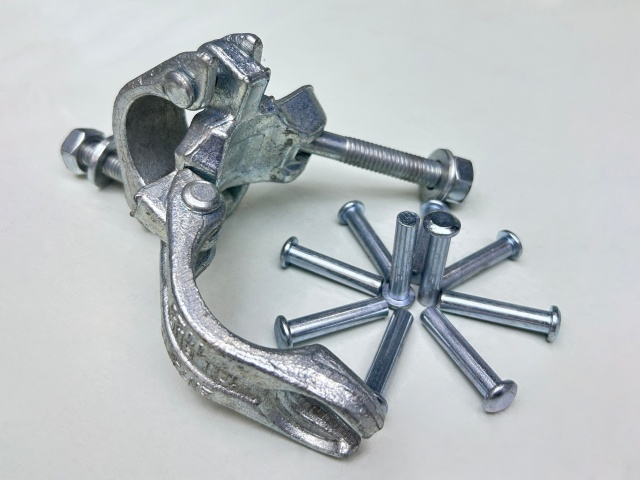

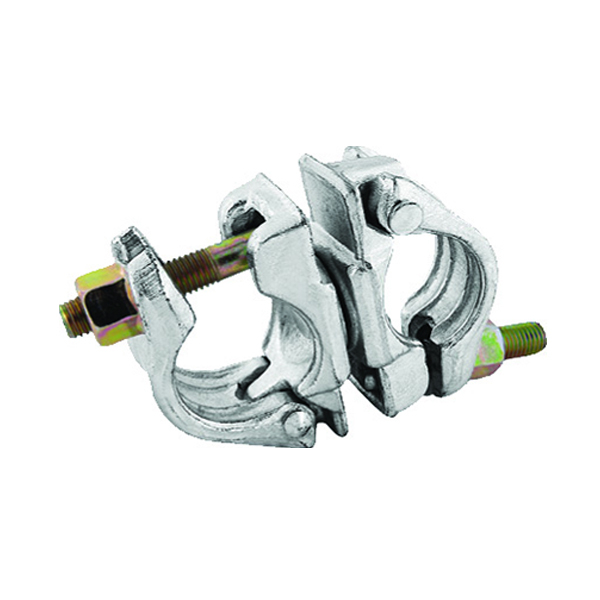

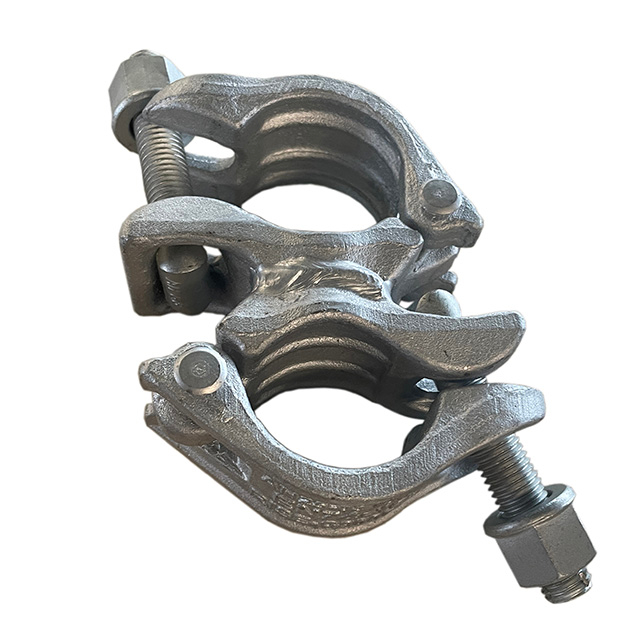

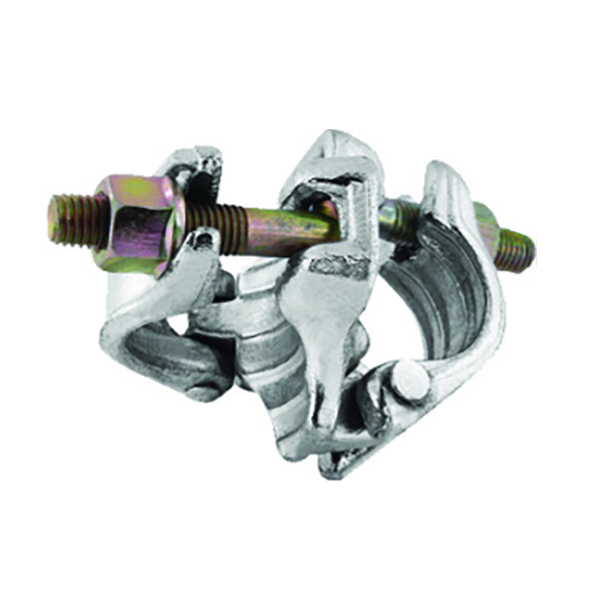

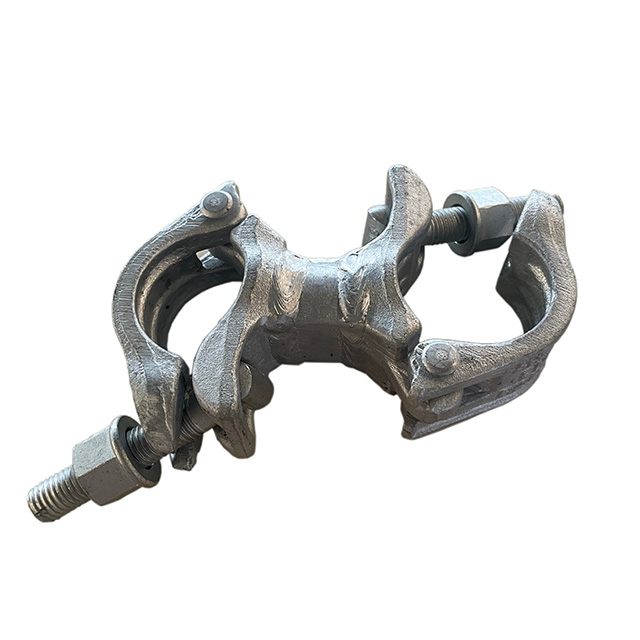

Tamang anggulo ng anggulo

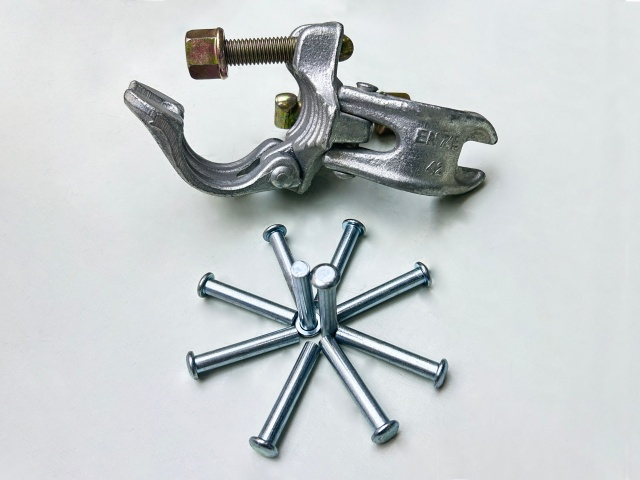

Right Angle Coupler: Kilala rin bilang Double Coupler o naayos na Coupler, ay karaniwang ginagamit upang ayusin ang pipe nang patayo at matatag, na tinanggal ang posibilidad ng mga tubo ng bakal na dumulas. Umaasa ito sa alitan sa pagitan ng coupler at ng bakal na pipe upang ilipat ang pagkarga. Tulad ng koneksyon ng vertical rod at ang malaking crossbar, ang malaking crossbar at ang maliit na crossbar ng scaffolding.

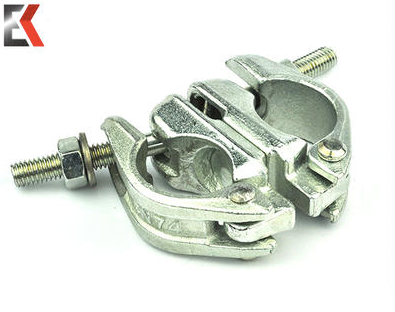

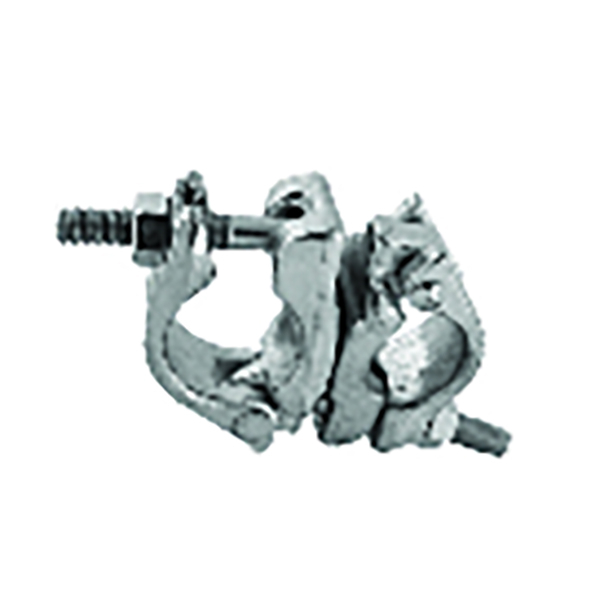

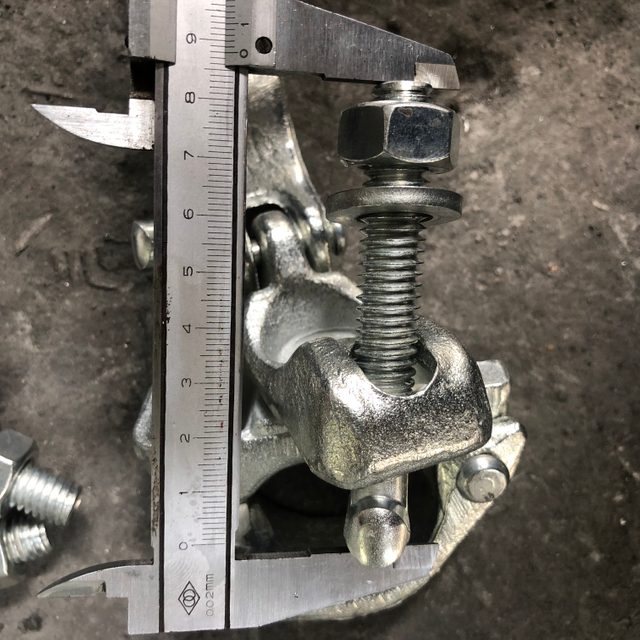

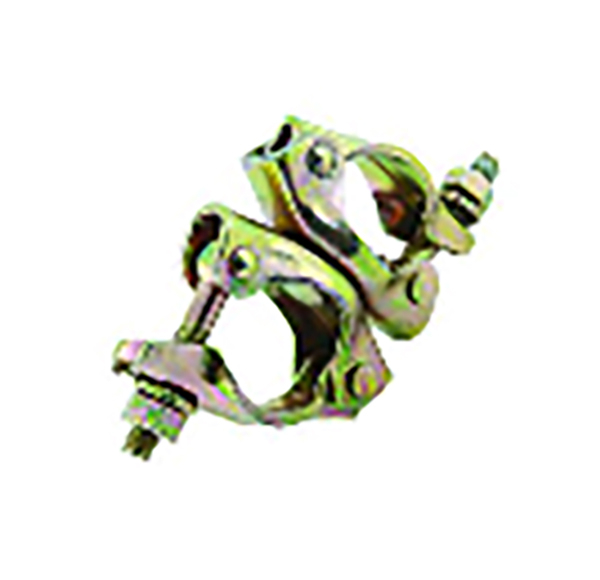

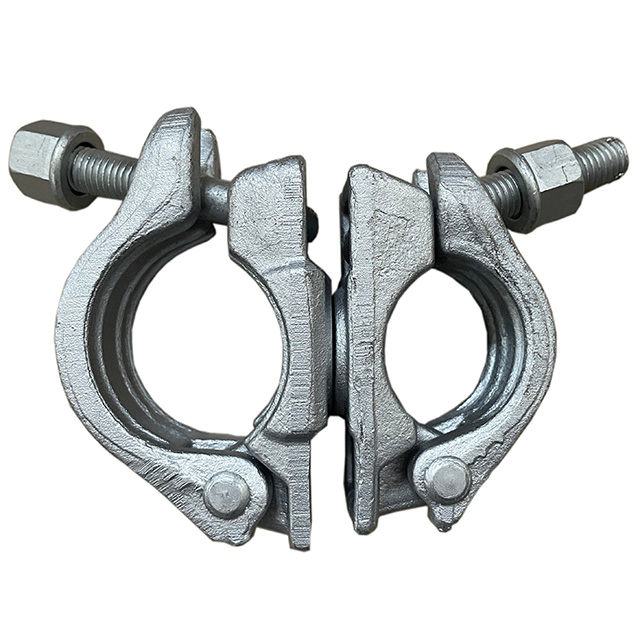

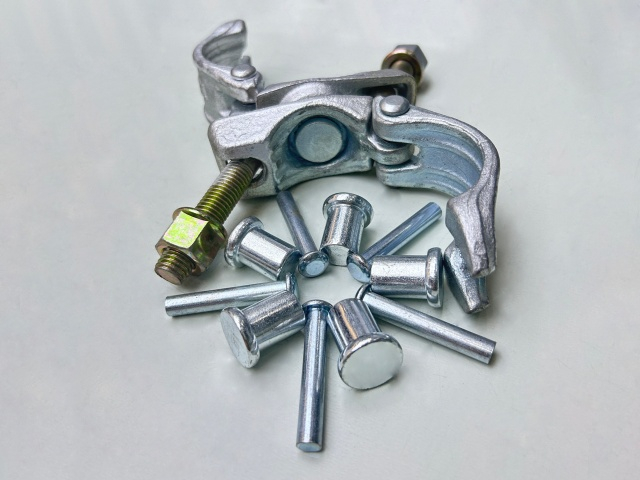

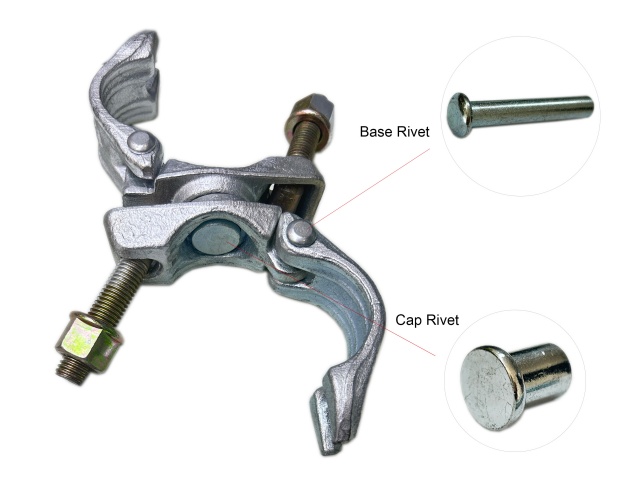

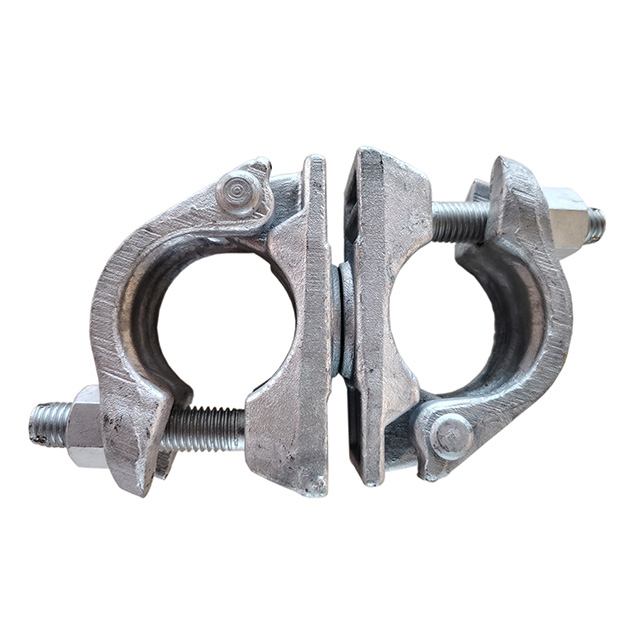

Swivel Coupler

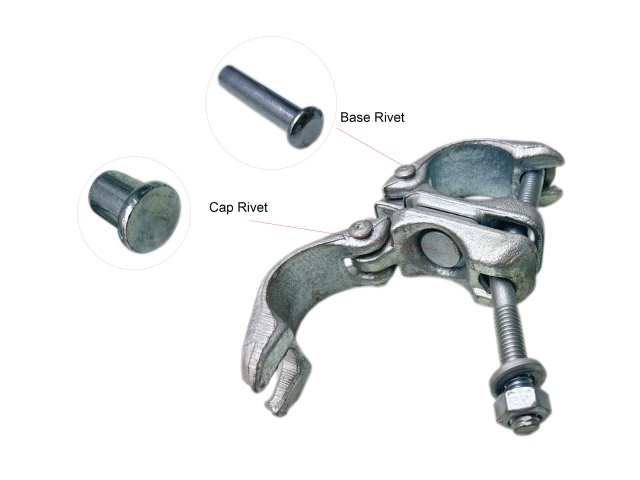

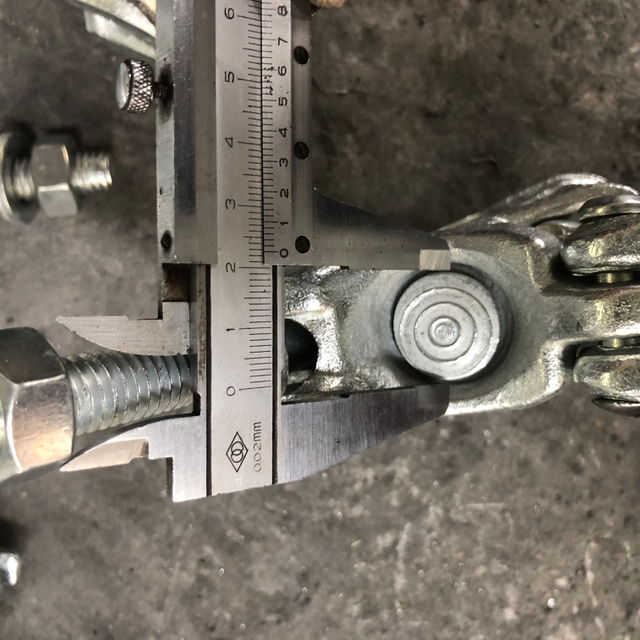

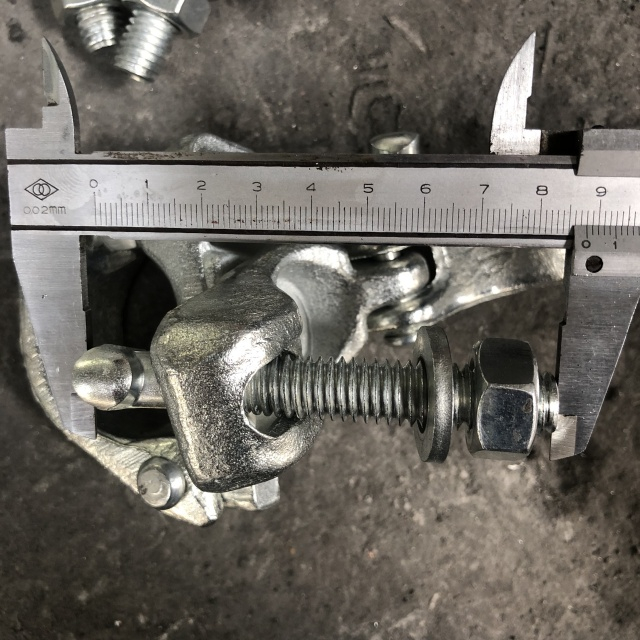

Swivel Coupler: Ginamit para sa cross-connection at pag-fasten ng dalawang scaffolding steel pipe sa anumang anggulo. Nag -uugnay at nag -aayos ng dalawang sangkap at maaaring paikutin nang madali upang mapadali ang konstruksyon.

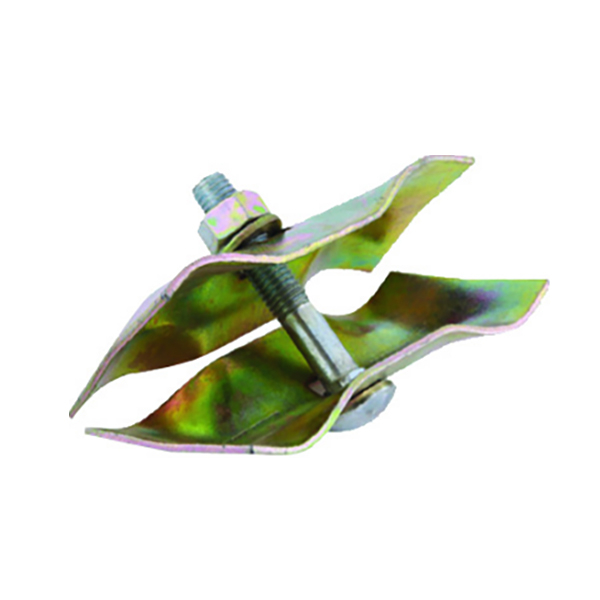

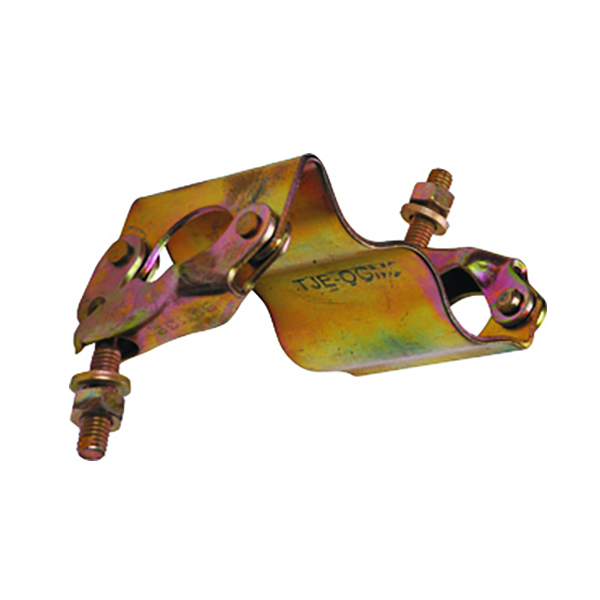

Parallel Coupler

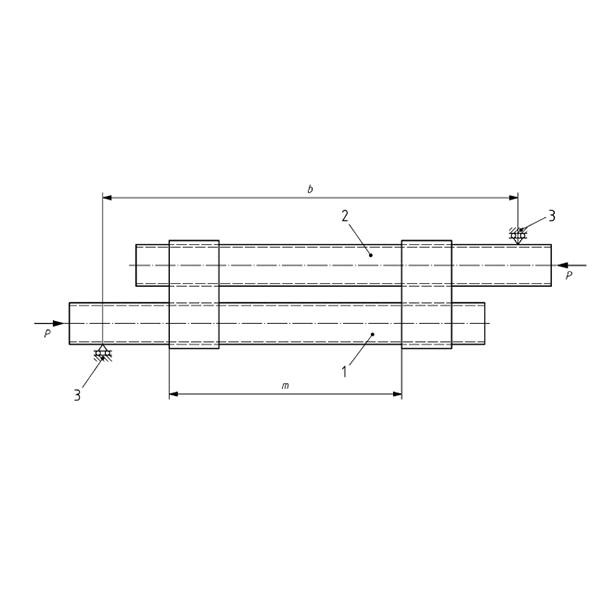

Parallel Coupler: Ginamit para sa pag -aayos ng dalawang kahanay na scaffolding na mga tubo ng bakal, higit sa lahat na ginagamit para sa pag -fence ng bakod.

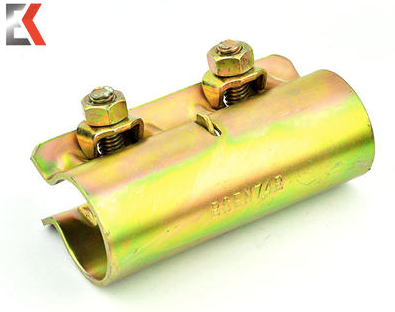

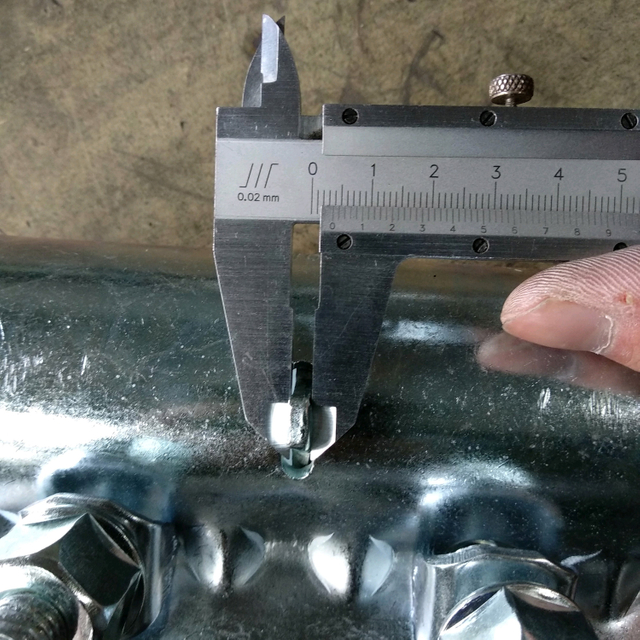

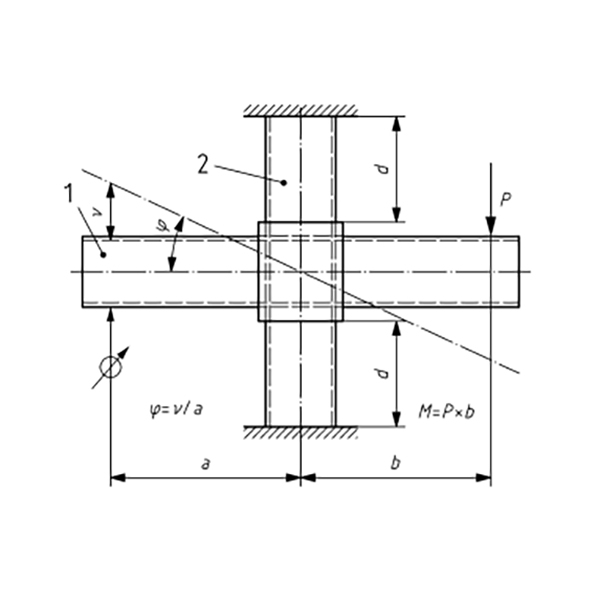

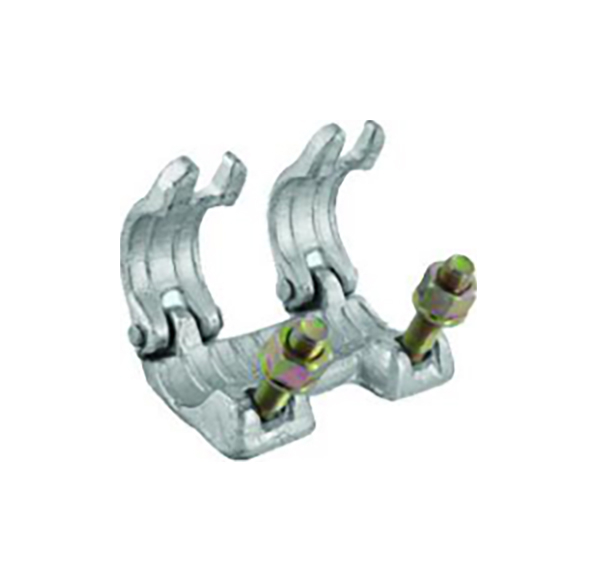

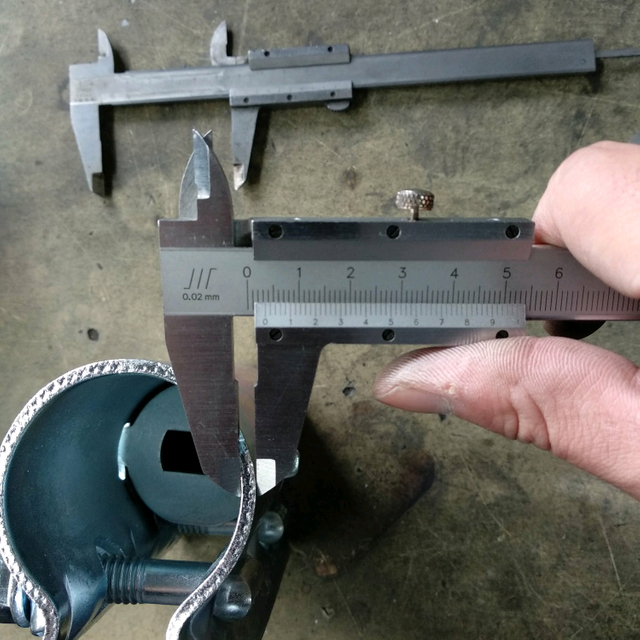

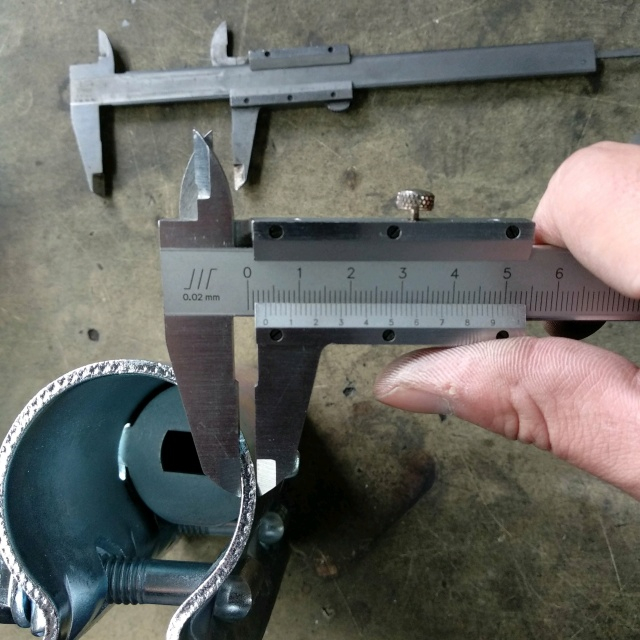

Sleeve Coupler Sketch

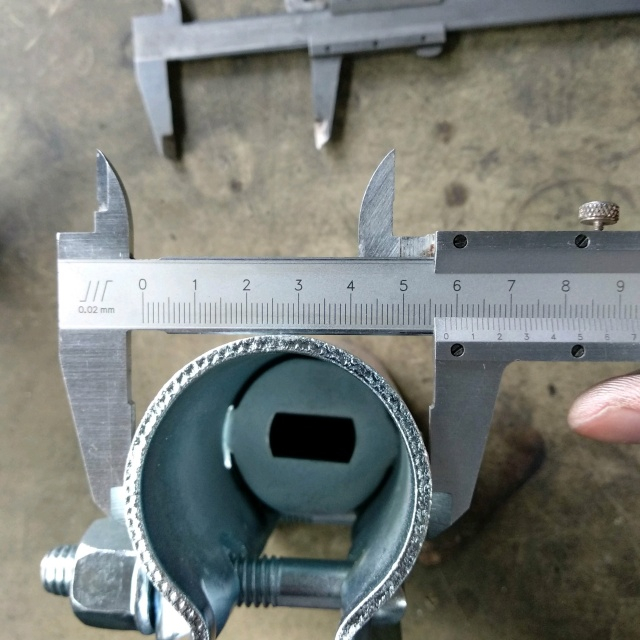

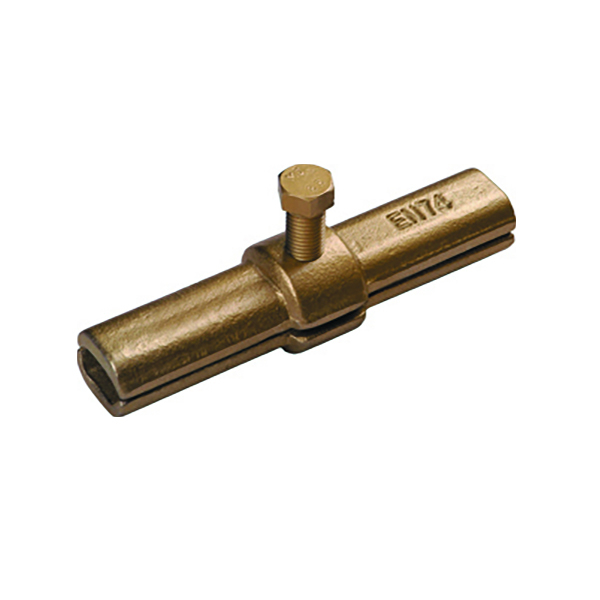

Ang Sleeve Coupler Sketch ay karaniwang ginagamit upang ikonekta ang dalawang tubo ng bakal na mahigpit upang gawin itong isa. Ang Sleeve Coupler Sketch ay maaaring gumawa ng para sa mga pagkukulang ng isang pipe ng bakal na masyadong maikli.

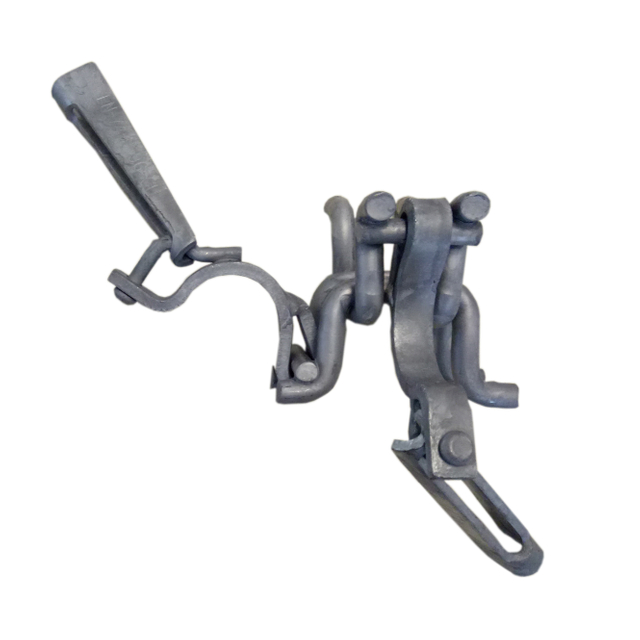

Ayon sa mga kinakailangan at mga senaryo ng paggamit ng iba't ibang mga bansa, ang mga coupler ng scaffold ay maaaring nahahati sa mga sumusunod na uri:

Pangunahing ginagamit para sa mga sistema ng scaffolding na ginamit sa mga bansa sa UK at Komonwelt.

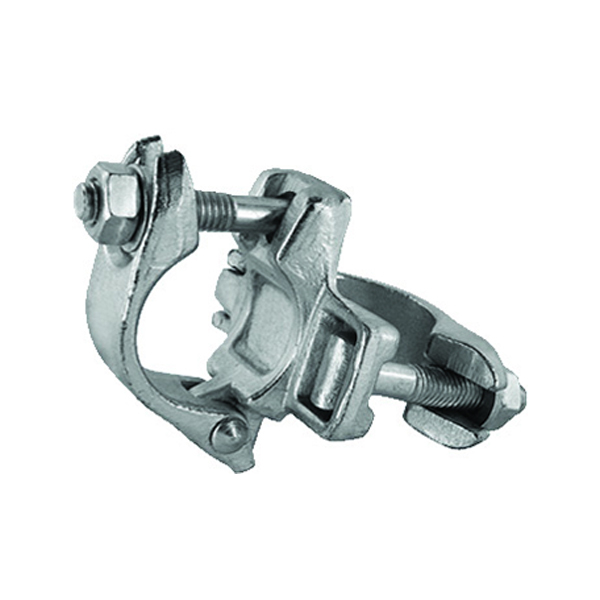

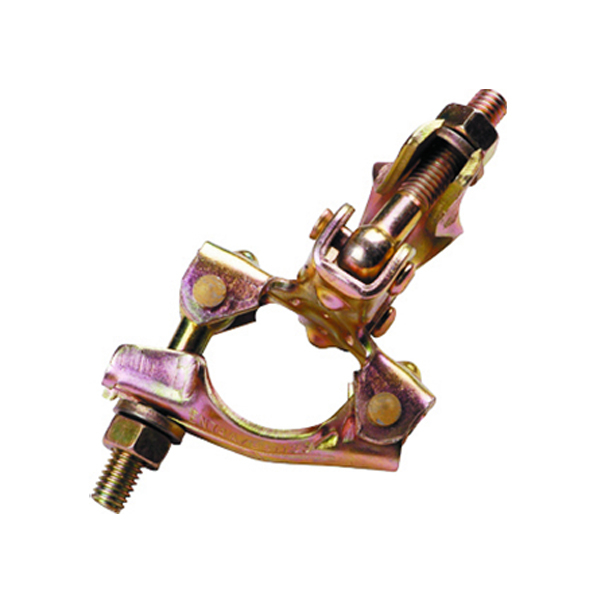

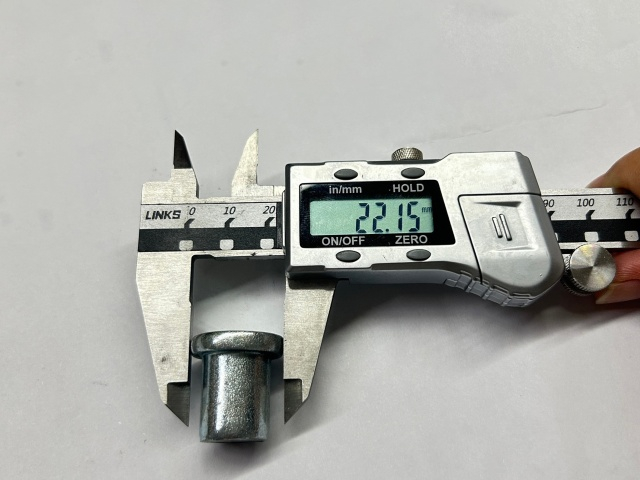

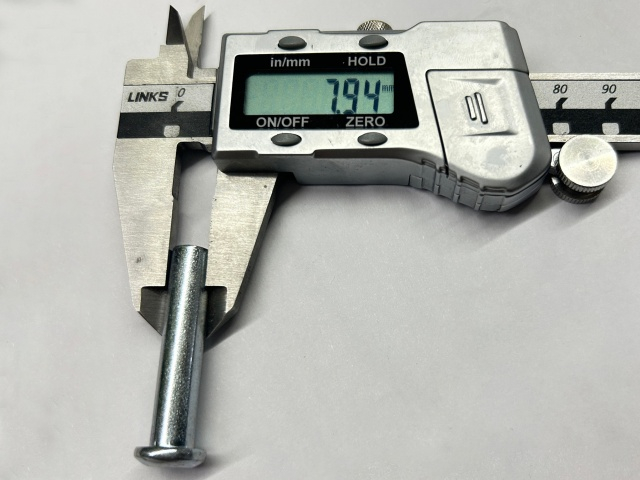

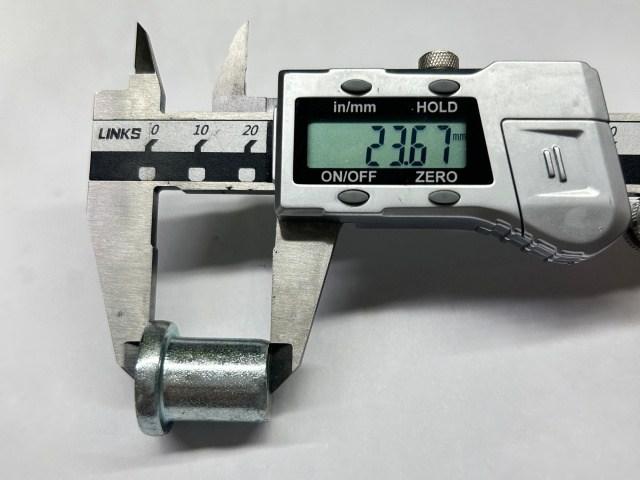

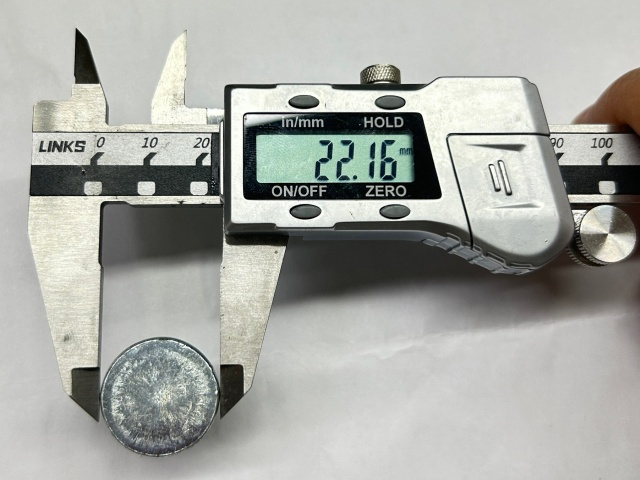

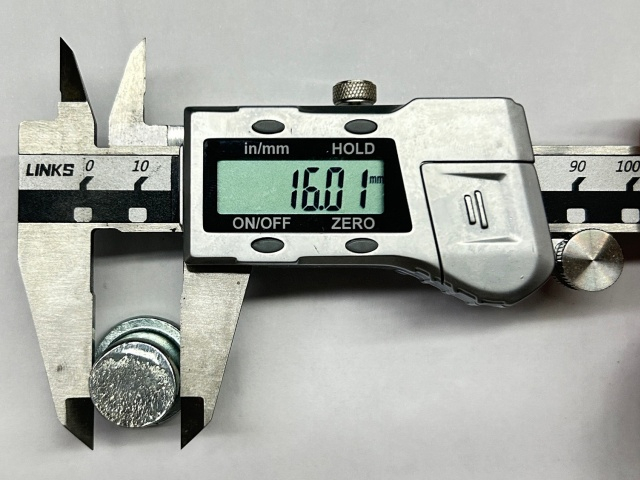

Uri ng British:

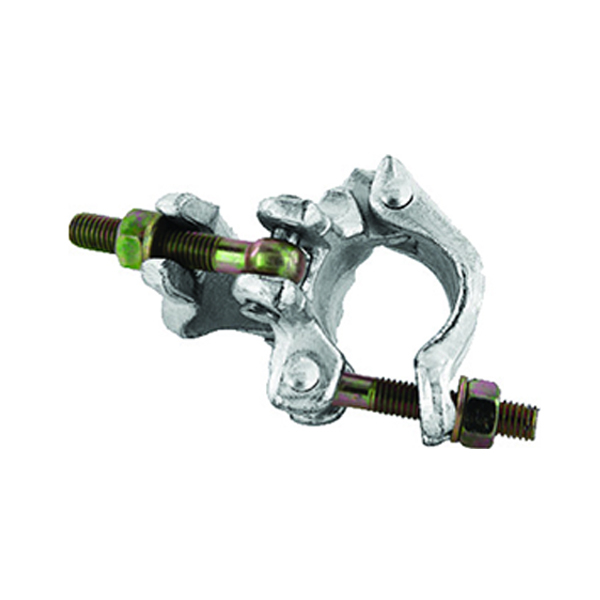

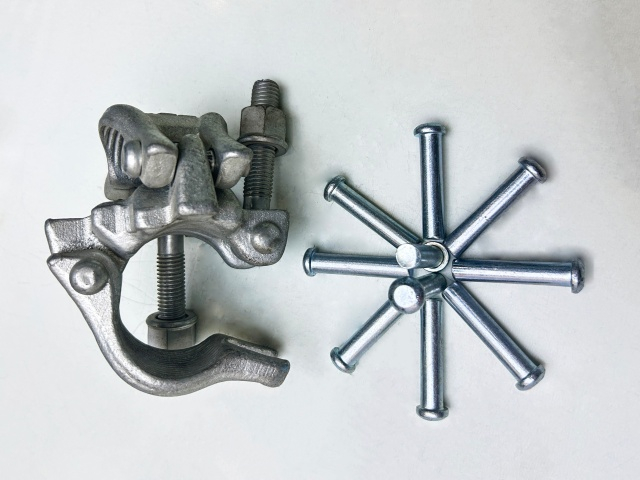

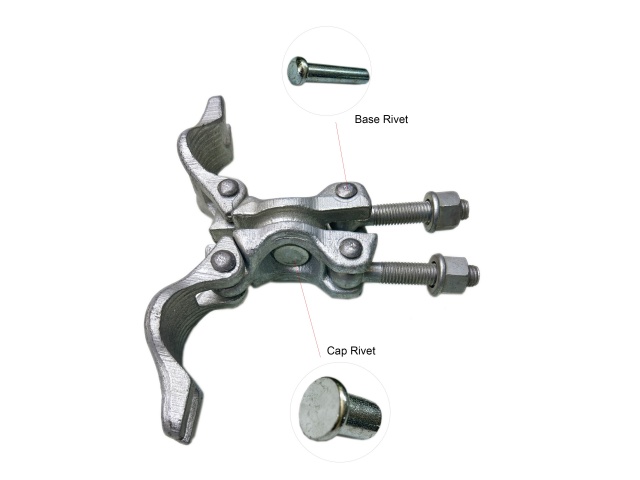

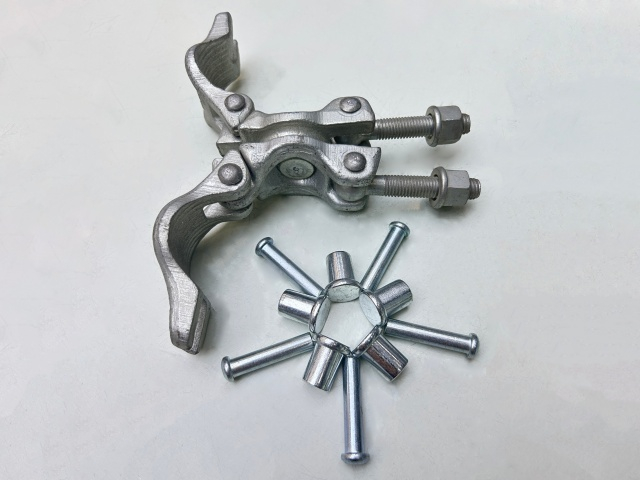

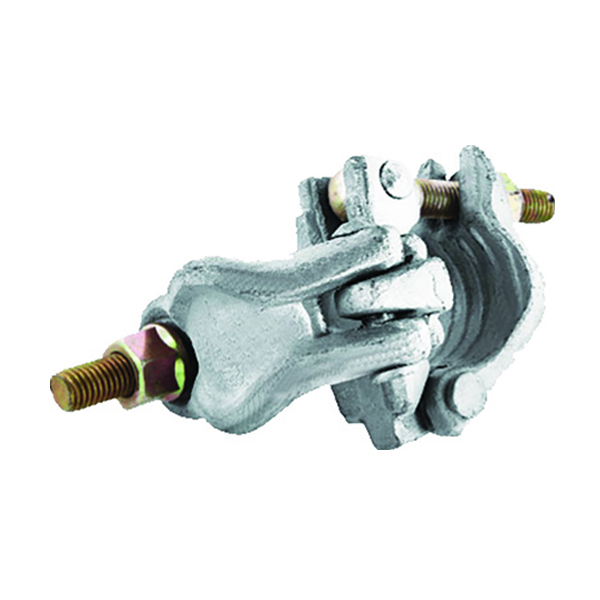

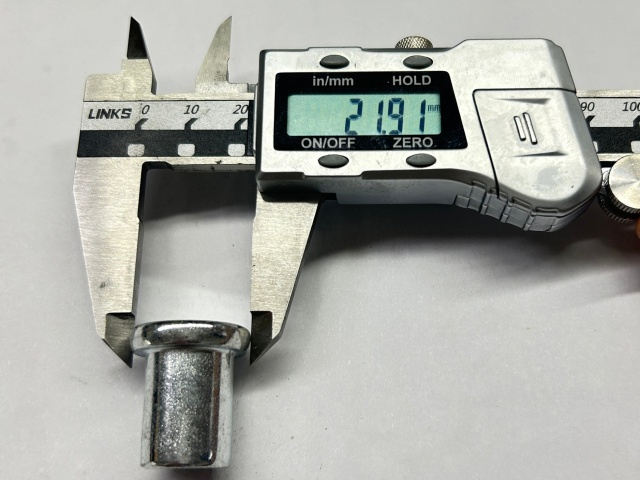

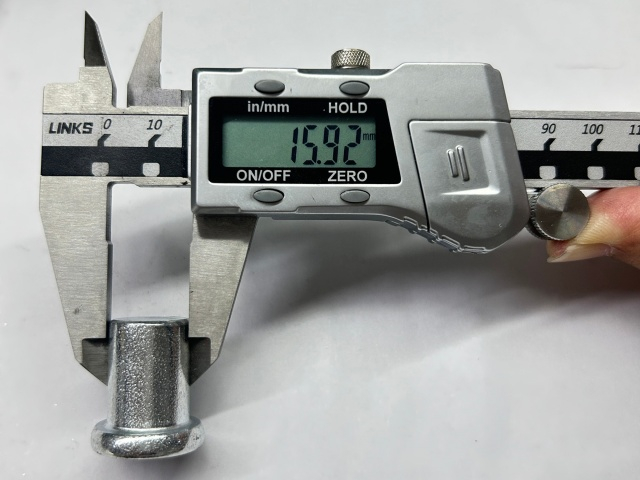

Uri ng Amerikano:

Pangunahing ginagamit sa scaffolding system ng Estados Unidos.

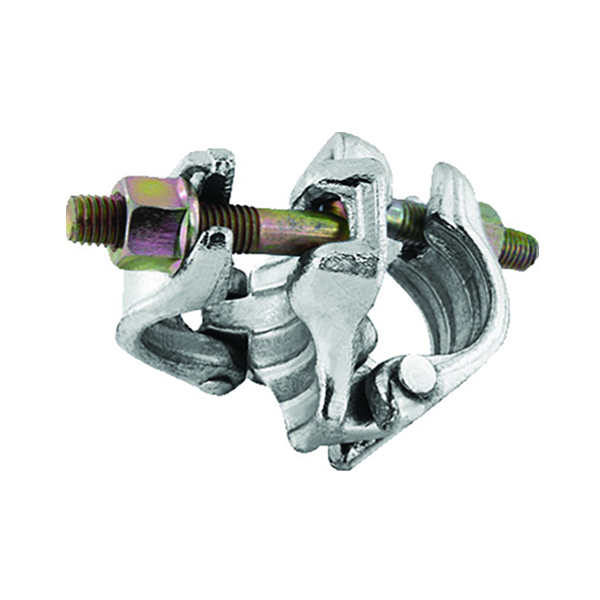

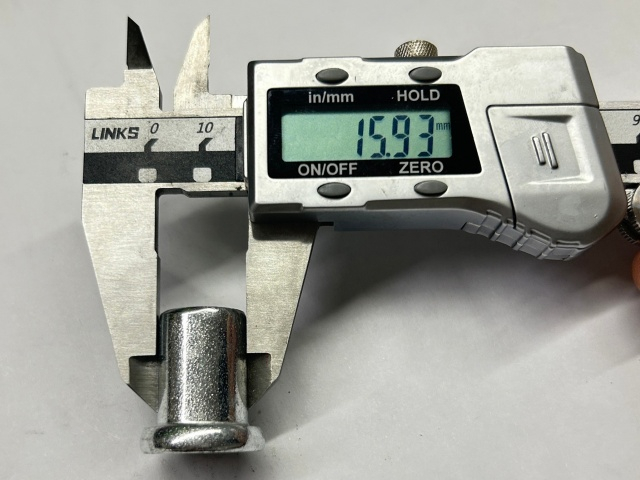

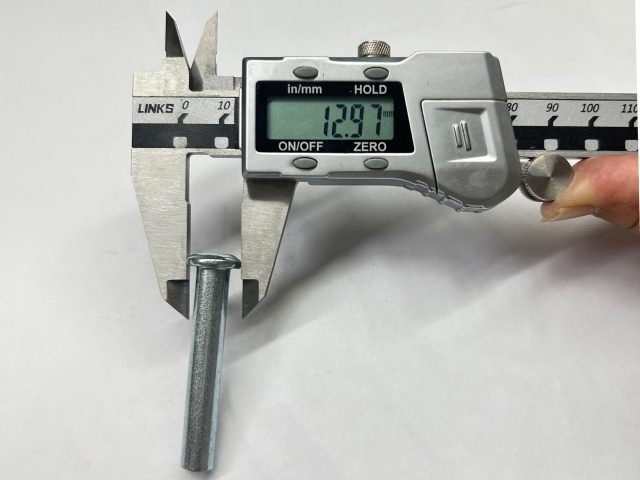

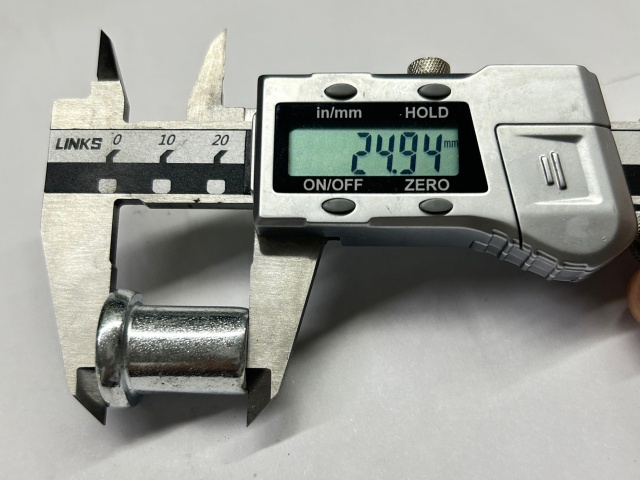

Uri ng Aleman ：

Pangunahin na ginagamit sa sistema ng scaffolding ng Aleman.

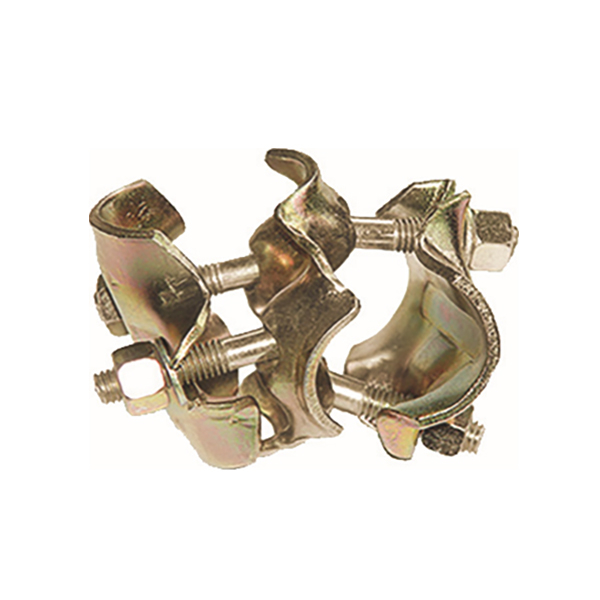

Uri ng Italyano ：

Pangunahing ginagamit para sa mga sistema ng scaffolding sa Italya.

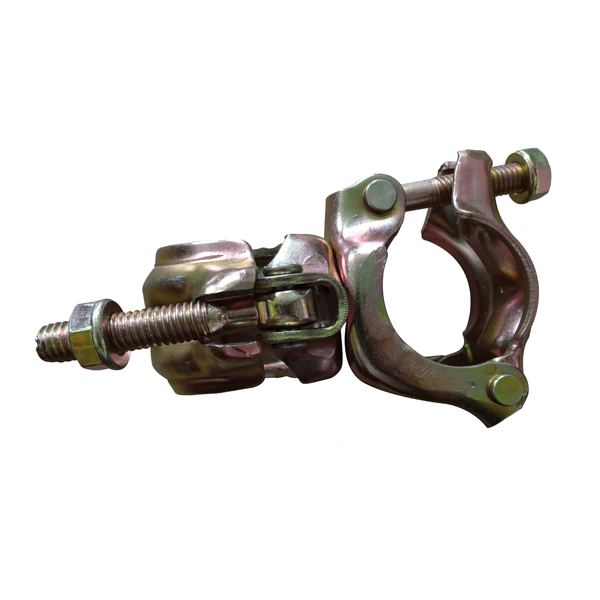

Hapon, Korean type ：

Pangunahing ginagamit para sa mga sistema ng scaffolding sa Japan at Korea.

Ayon sa iba't ibang mga proseso ng produksyon, higit sa lahat ang sumusunod na tatlong uri:

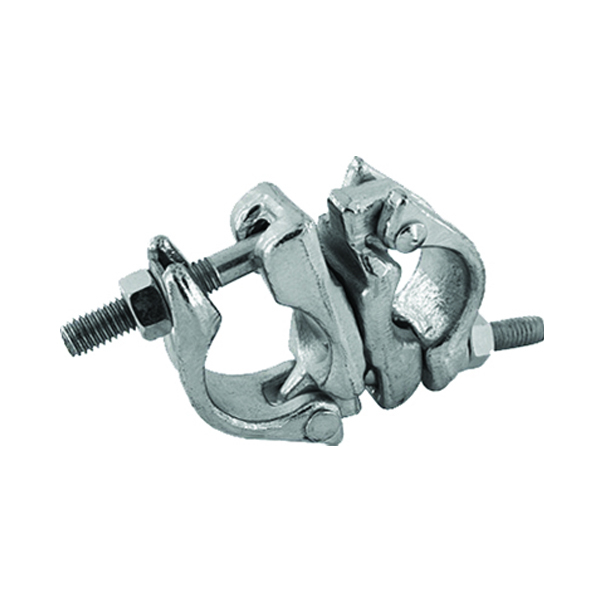

Forged Scaffolding Couplers ： Ang proseso ng paggawa na ito ay maaaring humantong sa isang resulta na ang katigasan ng scaffold coupler ay garantisado habang tinitiyak ang lakas. Ito ay kung saan ang forged scaffold coupler ay higit na mataas sa pinindot na coupler at casting coupler. Gumamit ng isang mataas na dalas ng electric furnace upang painitin ang carbon na istruktura na bakal ng kaukulang detalye sa estado ng austenite sa 950 ° -1050 ° C, at sumailalim sa isang beses na pag-alis ng 300-600KN upang mapagbuti ang istraktura at mekanikal na mga katangian nito, mapabuti ang katigasan ng produkto at protektahan ang lakas nito.

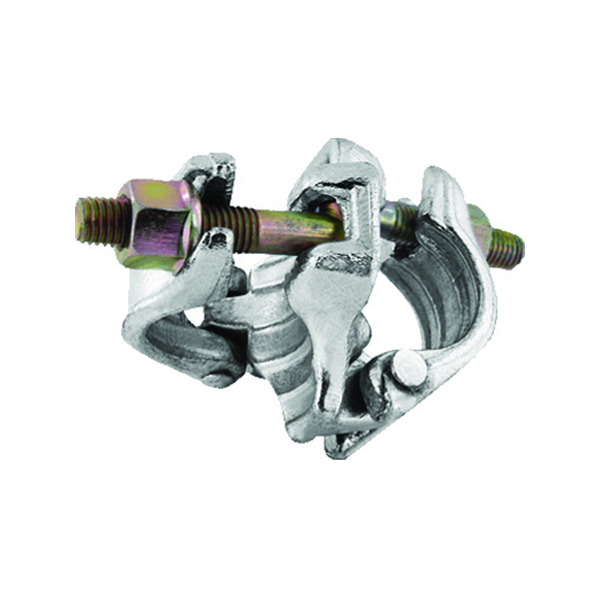

Forged Scaffolding Coupler ：

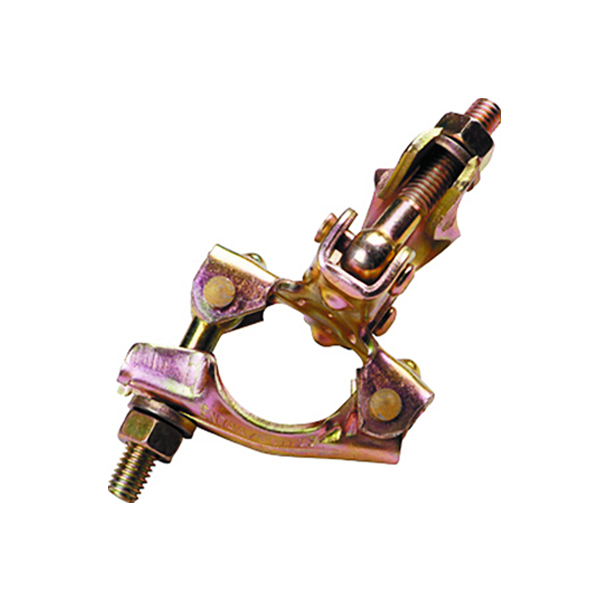

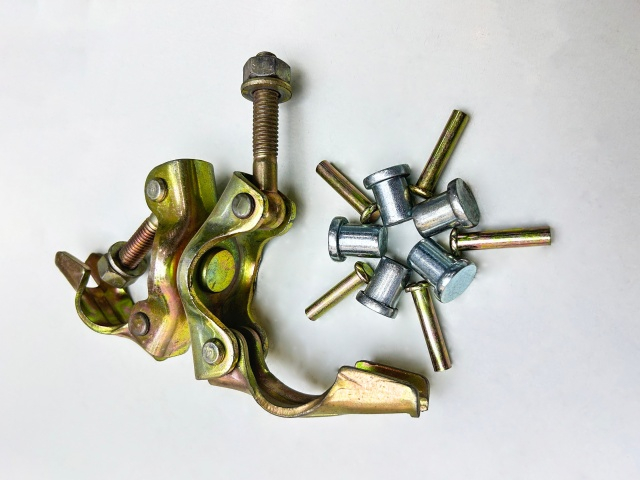

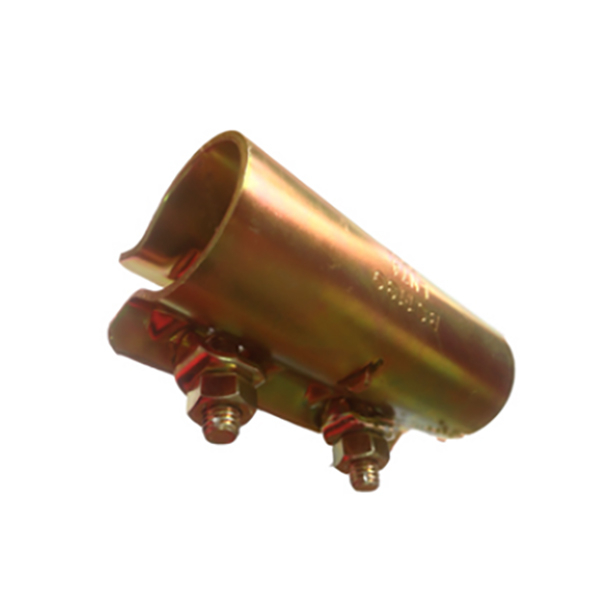

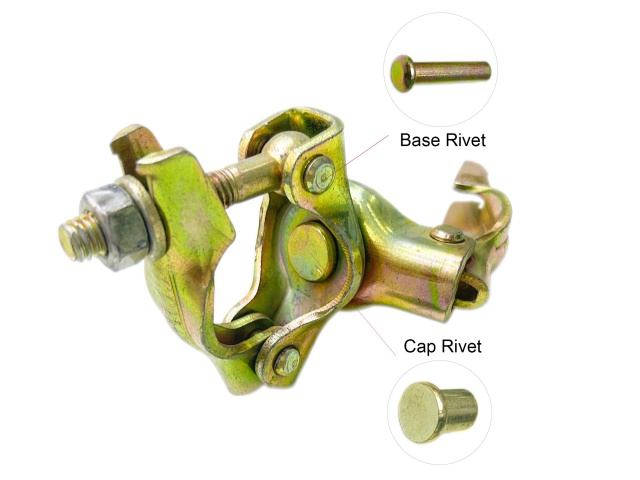

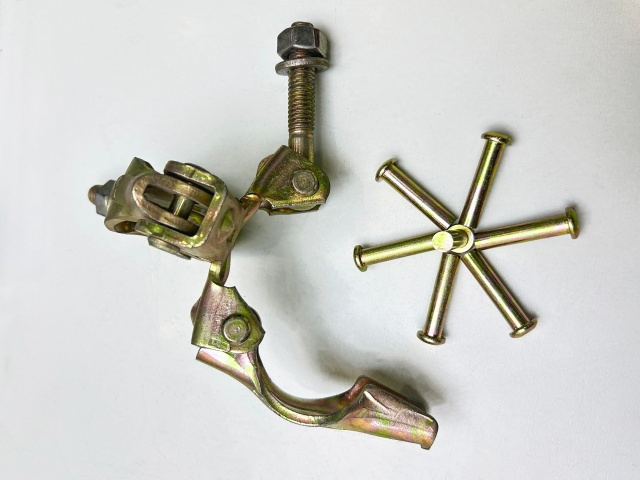

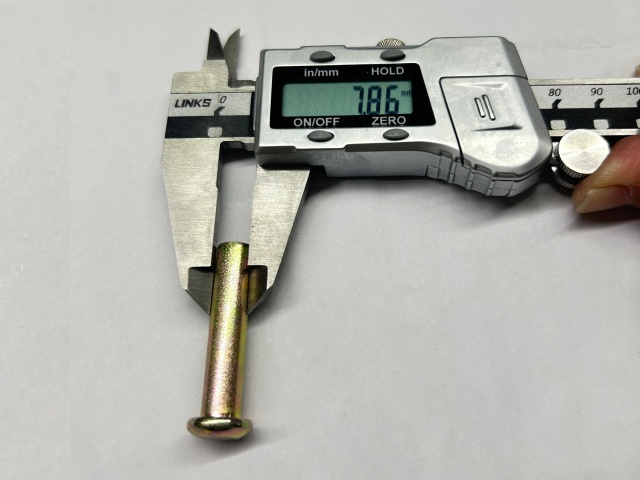

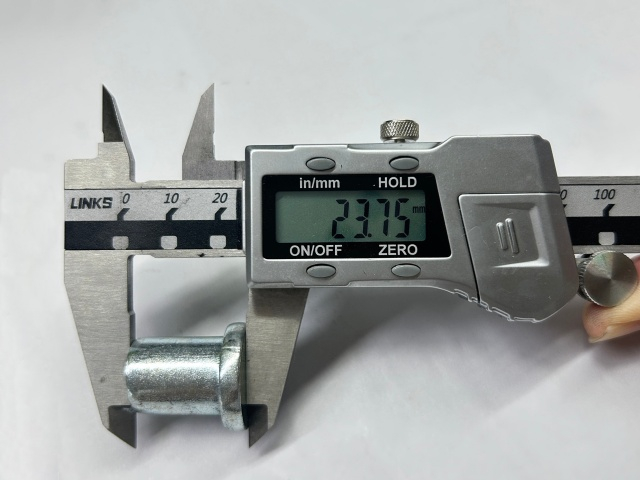

Pinindot ang mga coupler ：

Pressed Coupler ： Kumpara sa Forged Coupler, ang Pressed Coupler ay may kalamangan sa presyo at lalo na bumubuo para sa ilang mga produkto na bakante na hindi maaaring magawa sa pamamagitan ng pag-alis ng proseso, gumamit ng Q235, Q355, SPHC at iba pang mga marka ng mga plate na bakal, naproseso sa mga coupler na nakakatugon sa mga kinakailangan ng BS EN74-1: 2005 sa pamamagitan ng pagputol, pagbubuo ng paghuhulma, pag-galvanizing, pagpupulong at iba pang mga pagproseso. Kung ikukumpara sa mga forged coupler, mayroon itong isang tiyak na kalamangan sa presyo, at bumubuo din ito para sa agwat ng produksyon na hindi maisasakatuparan ng ilang mga coupler na nakakalimutan na teknolohiya.

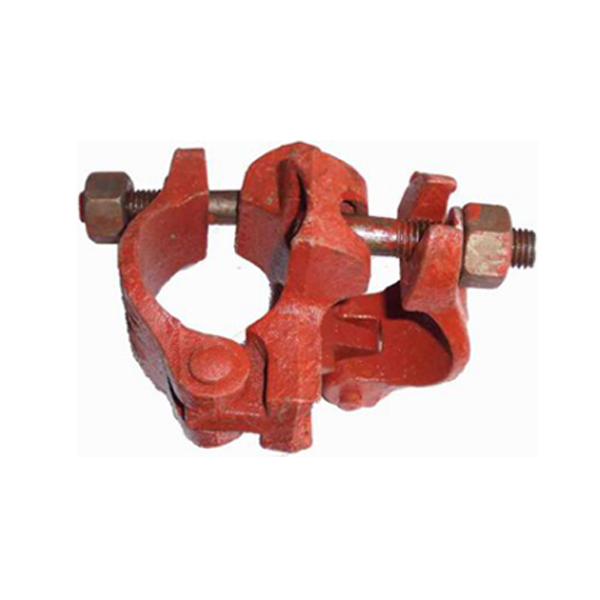

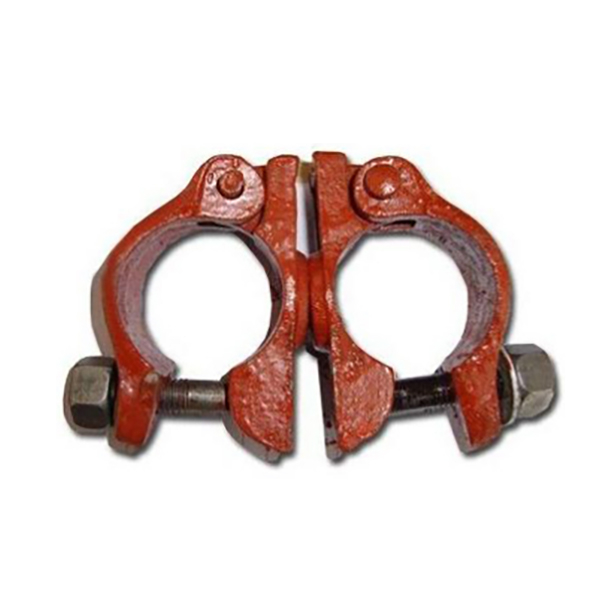

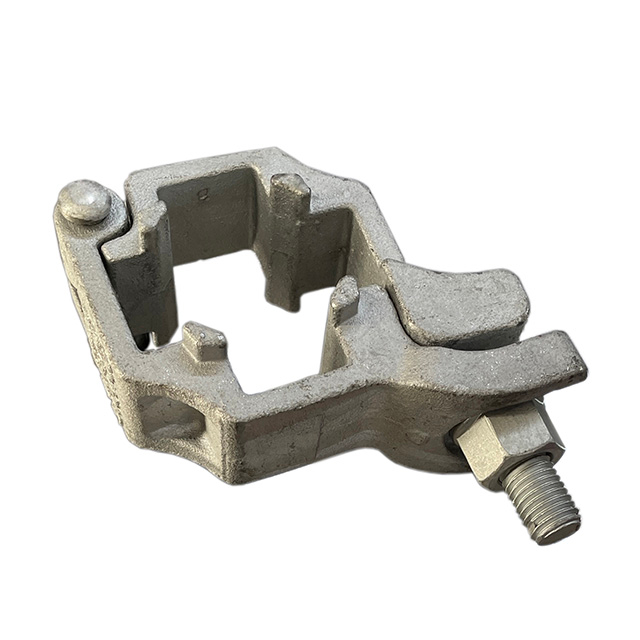

Casting Coupler ：

Ang Casting Couplers ： Kahit na ang Casting Scaffold Coupler ay may mataas na tigas na ang mga pagkukulang nito ng hindi magandang katigasan na hindi maaaring pagtagumpayan sa wakas ay humantong sa isang pagbagsak sa pagbabahagi ng merkado sa bawat taon. Init ang tanso at bakal sa isang likidong estado, ibuhos ito sa isang paghahagis ng amag, cool na natural, at pagkatapos ay magtipon ay may mga katangian ng mataas na kahusayan sa paggawa, mabilis na pag -ikot ng produksyon at mababang gastos. Dahil sa hindi masusukat na mga katangian ng castings: mataas na tigas ngunit hindi magandang katigasan, ang pagbabahagi ng merkado ay bumababa sa bawat taon.

Ayon sa iba't ibang mga paggamot sa ibabaw, nahahati ito sa sumusunod na tatlong kategorya:

1.Hot-Dip Galvanized Coupler: Pagkatapos ng pagbagsak, pag-pick, paglubog, at pagpapatayo, ang mga scaffold coupler ay nalubog sa tinunaw na solusyon ng zinc para sa isang tiyak na tagal ng oras at pagkatapos ay kinuha.

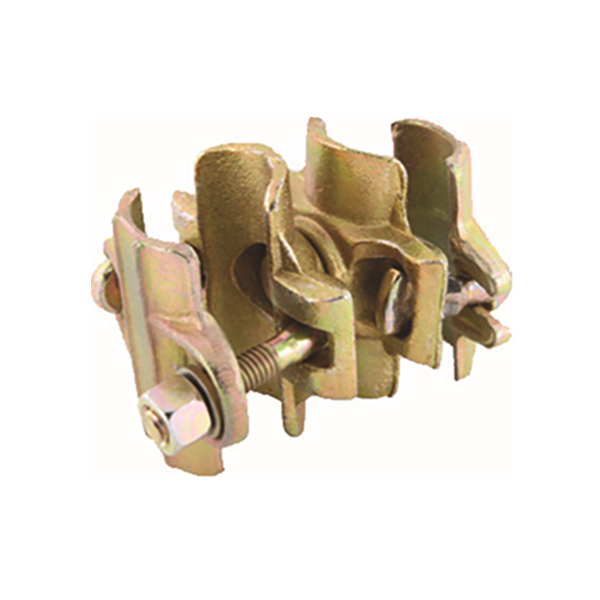

2.Electro-galvanized Couplers: Ang mga electro-galvanized coupler ay mga scaffold coupler na kailangang maproseso sa pamamagitan ng pagbagsak at pag-pick sa mga kagamitan sa electrolysis, pagkatapos ay ilagay ang mga ito sa isang solusyon ng zinc salt, at pagkatapos ay ikonekta ang negatibong elektrod ng electrolysis na kagamitan; Maglagay ng isang zinc plate sa kabaligtaran ng piraso at ikonekta ito sa positibong elektrod ng aparato ng electrolysis, i -on ang kapangyarihan, at gamitin ang paggalaw ng direksyon ng kasalukuyang mula sa positibong elektrod hanggang sa negatibong elektrod upang unti -unting magdeposito ng isang layer ng sink sa ibabaw ng coupler.

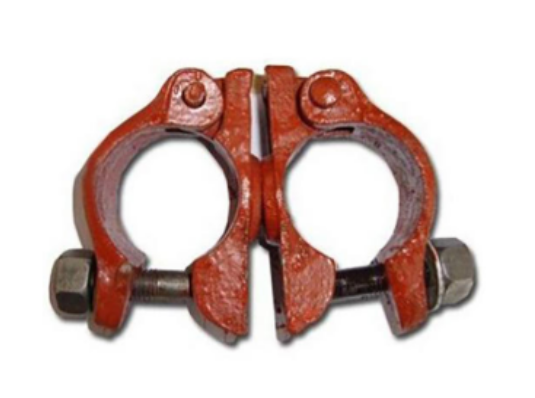

3.Hight Protected Paint Coupler: Ang Spray Paint ay isang pamamaraan ng patong na na -spray sa pamamagitan ng isang spray gun o isang disc atomizer, na nagkalat sa uniporme at pinong mga patak sa pamamagitan ng presyon o sentripugal na puwersa, at inilapat sa ibabaw ng coupler.

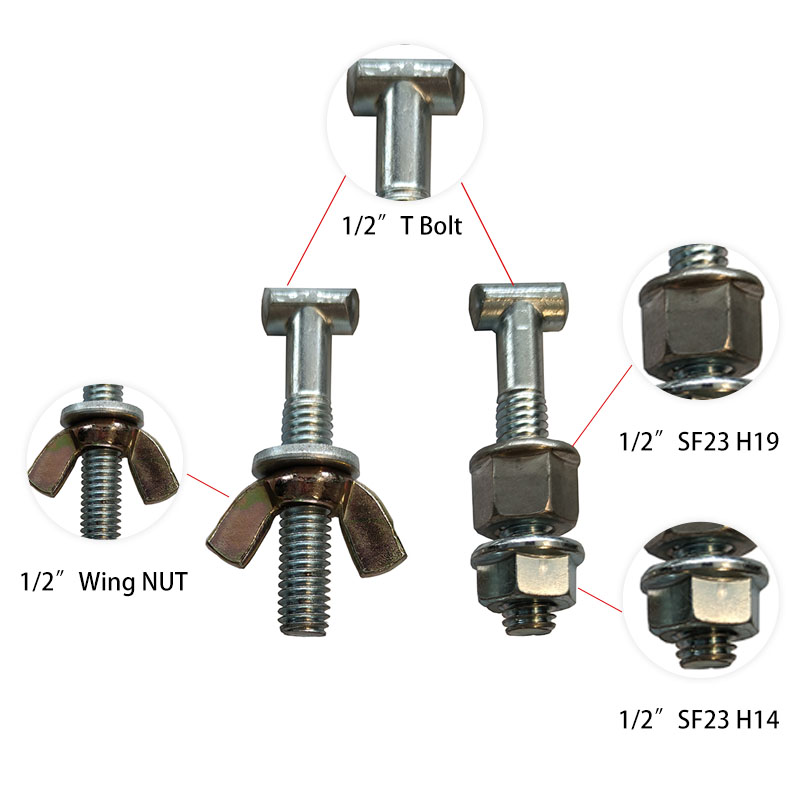

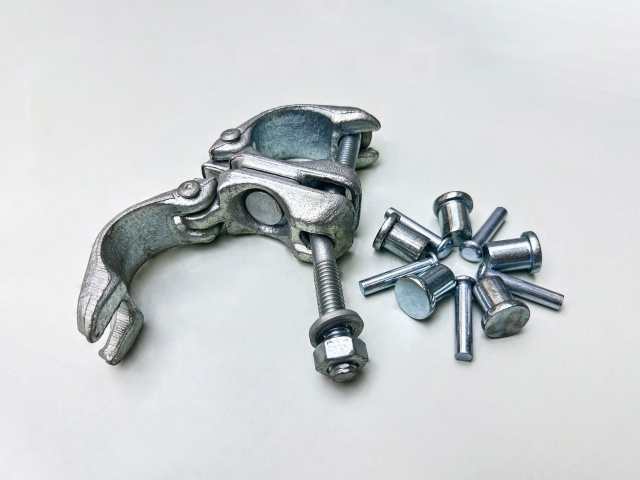

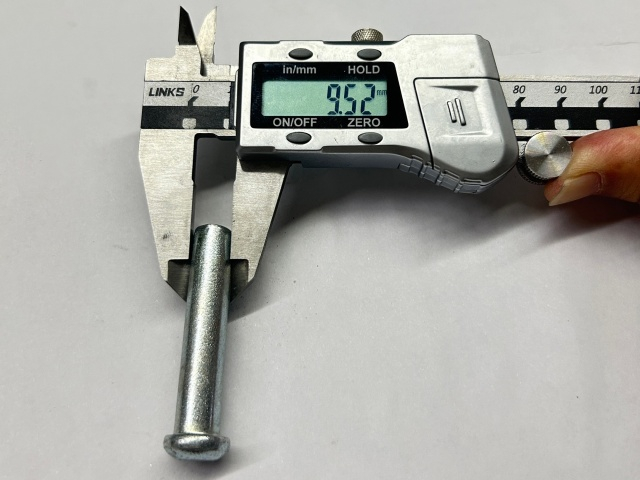

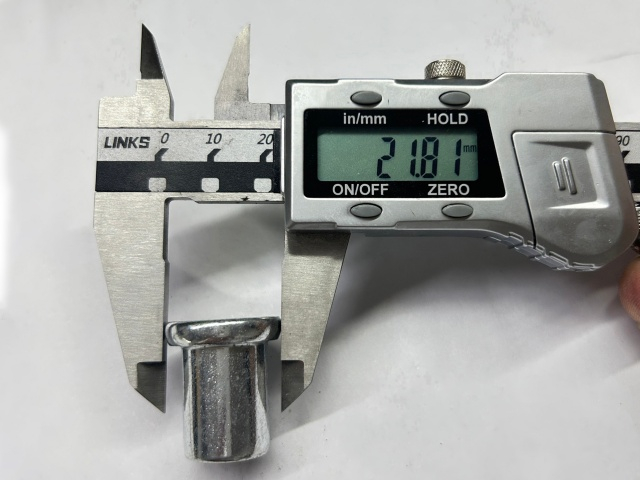

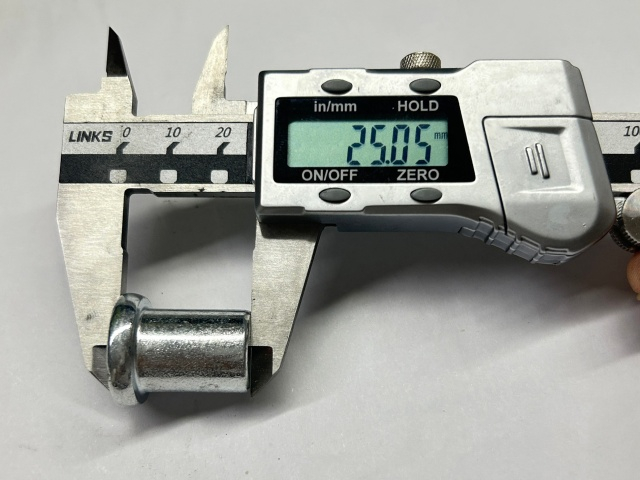

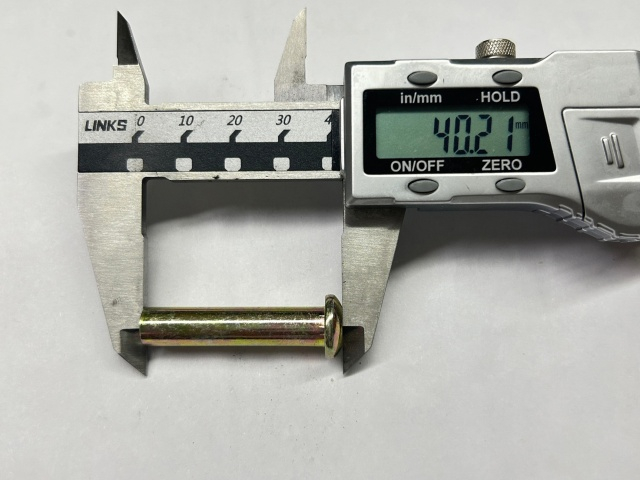

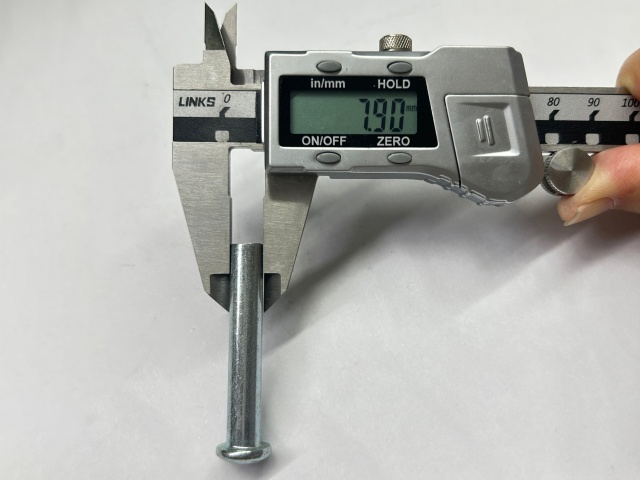

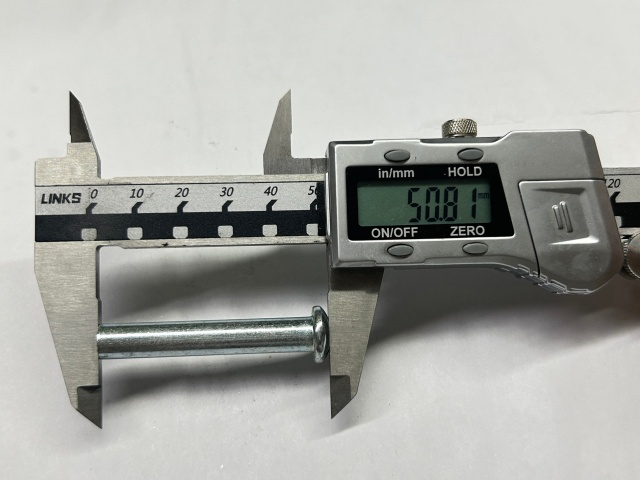

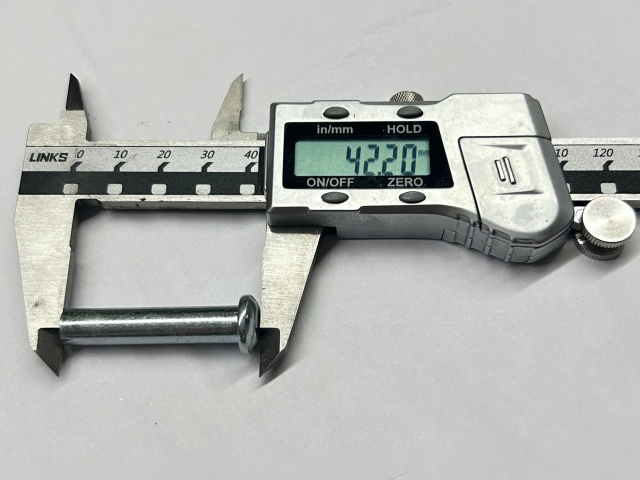

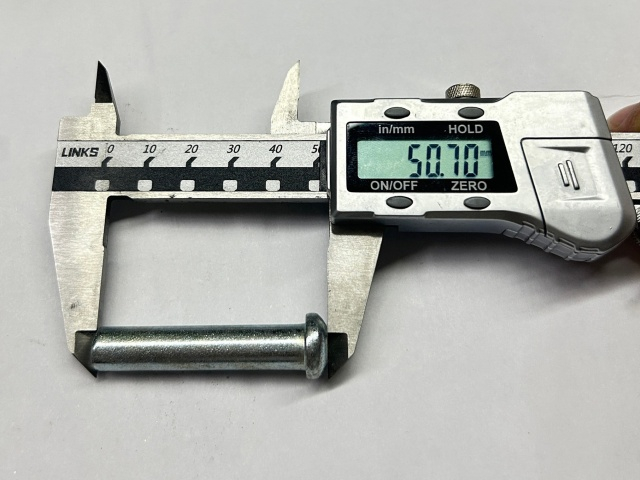

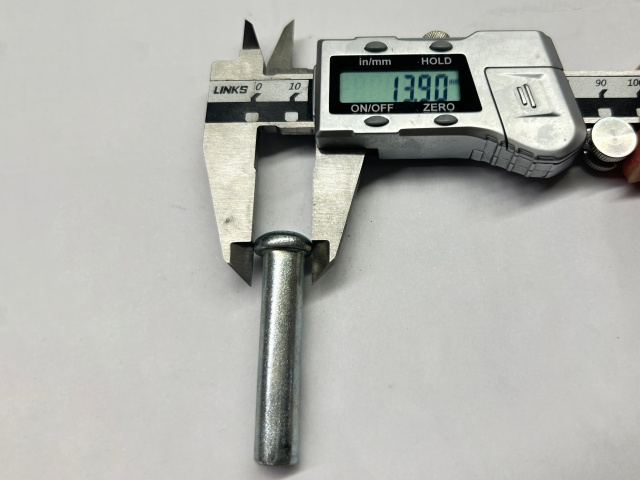

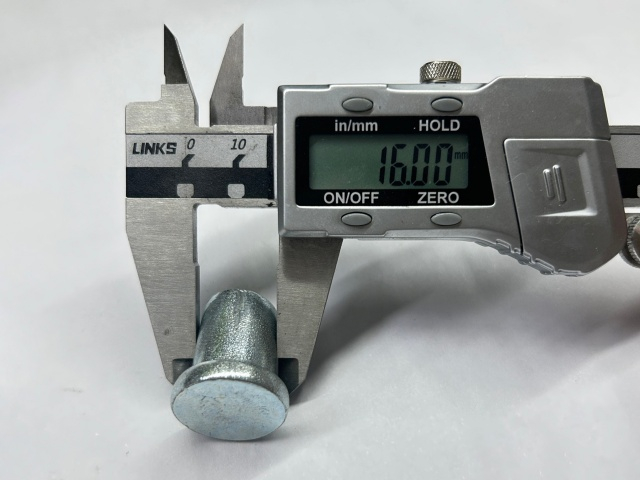

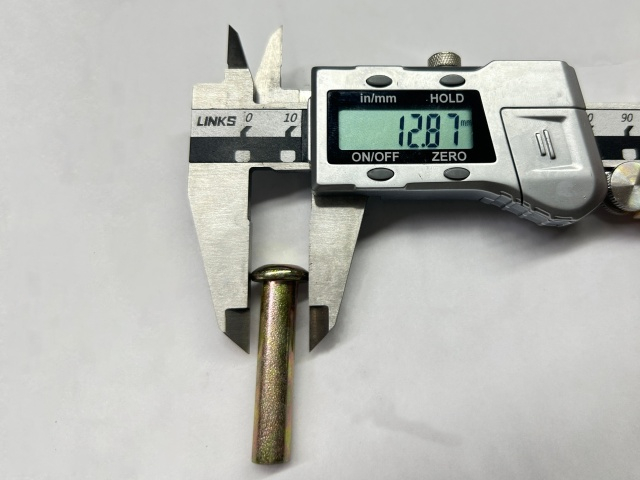

Ang mga sumusunod ay ang mga karaniwang bahagi na ginamit sa pagbabawas: tornilyo, nut, gasket at iba pang impormasyon:

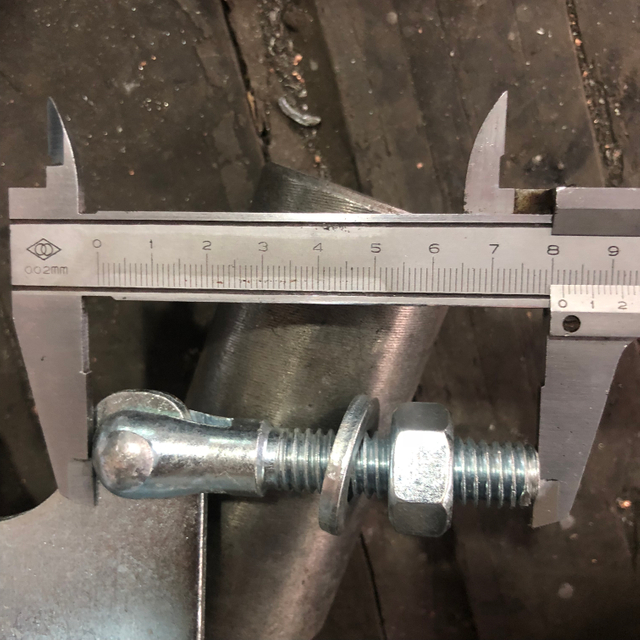

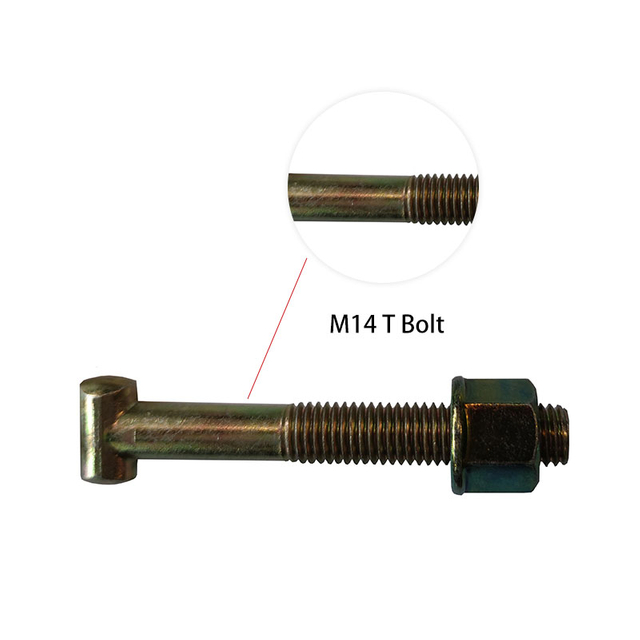

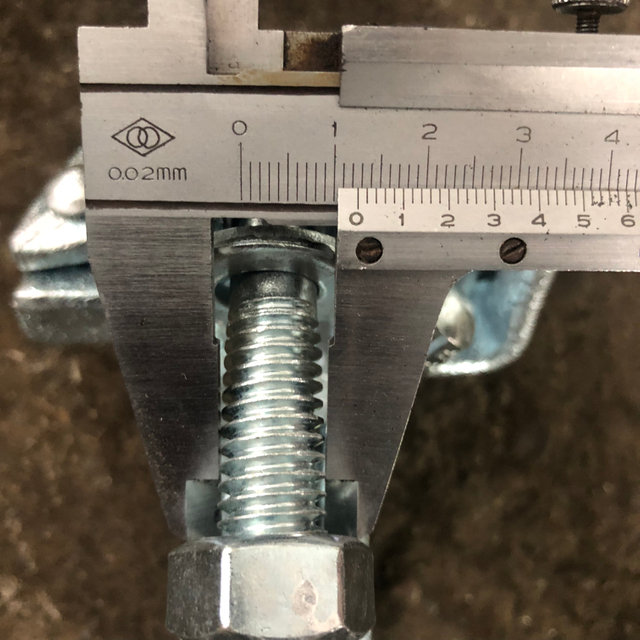

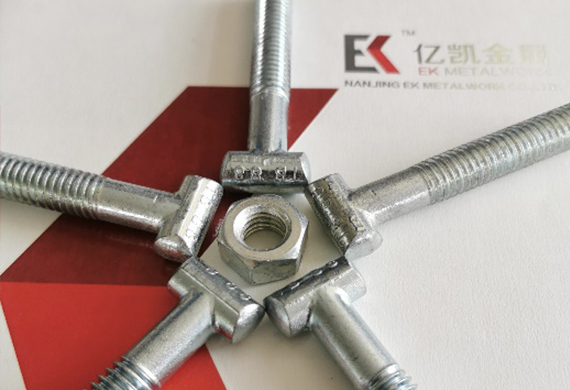

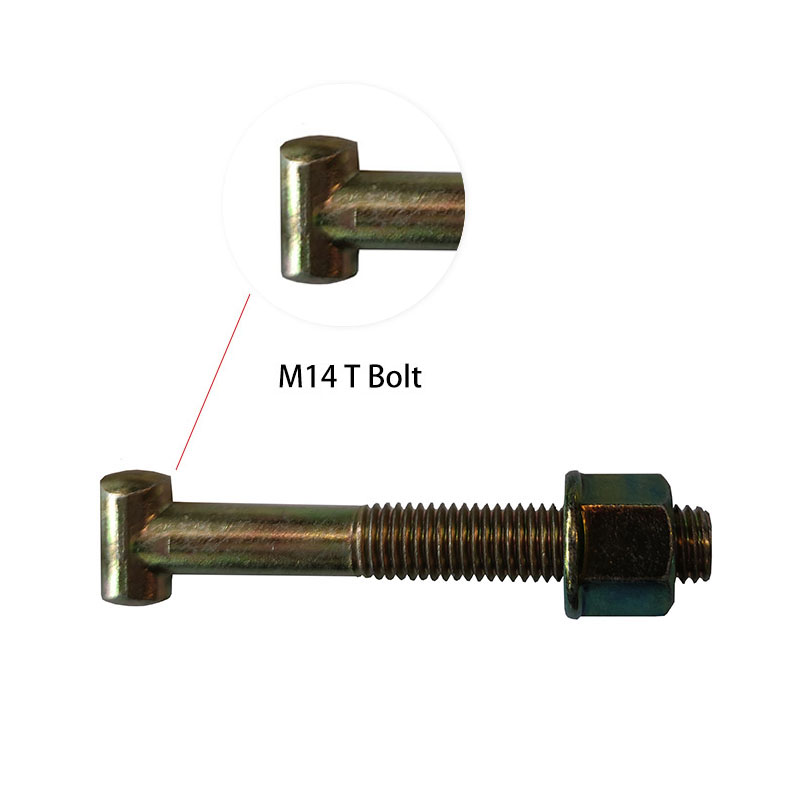

Karaniwang uri: T-bolt, eye bolt, paghahati ng pagtatapos ng bolt. Ang mga diametro ng anim na karaniwang coupler bolts, ang epektibong haba ng mga bolts at ang naaangkop na mga bansa ay ang mga sumusunod:

CommonType ： Hexagon nuts, wing nuts, flange nut.

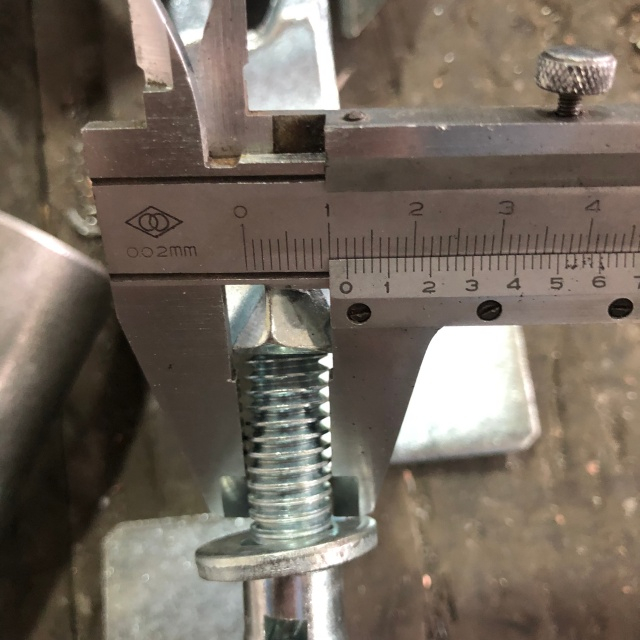

Ayon sa laki ng mga wrenches sa iba't ibang mga bansa, ang karaniwang laki ng coupler nut ay 19mm, 21mm, 22mm, at 23mm. Kabilang sa mga ito, ang 19mm nuts ay karaniwang ginagamit sa mga scaffolding coupler sa Japan, South Korea at ilang mga bansa sa Timog Silangang Asya, ang 21mm nuts ay karaniwang ginagamit sa mga kaugnay na coupler sa United Kingdom at Commonwealth na mga bansa, at ang 22mm nuts ay angkop para sa mga sistema ng scaffolding sa Estados Unidos, Alemanya at ilang mga bansa sa Europa. , At ang 23mm nuts ay pangunahing ginagamit sa Australia.

Ang diameter ng bolt at lapad ng yunit at taas ng mga karaniwang hexagon nuts ay ipinapakita sa sumusunod na talahanayan:

Lapad sa buong flat para sa hexagon nut, at paggamit ng mga bansa
Lapad	21	United Kingdom at ang Komonwelt ng mga Bansa
Lapad	22	USA, Alemanya at ilang mga bansa sa Eurupean
Lapad	23	Australia
Lapad	19	Japan, South Korea at ilang mga bansa sa Timog Silangang Asya

	Bolt Dia.	Lapad sa buong flat	Taas	Lapad sa buong flat	Taas	Lapad sa buong flat	Taas
Hexagon nut	1/2 '	S21	H11	S22	H11	S23	H11
Hexagon nut		SF21	H14	SF22	H14	SF23	H14
Hexagon nut		SF21	H19	SF22	H19	SF23	H119
Hexagon nut		S21	H15
Hexagon nut	M14	S22	H11	S23	H11
Hexagon nut		SF22	H14	SF23	H14
Hexagon nut		SF22	H19	SF23	H119
Hexagon nut	M12	SF19	H9
Wing nut	1/2

	Dia.	Mabisang haba / haba ng bolt	Gumamit
T-bolt	1/2	75-88	United Kingdom at ang Komonwelt ng mga Bansa
	M14	75-87	USA, Alemanya at ilang mga bansa sa Eurupean
	M14	98-110	USA, Alemanya at ilang mga bansa sa Eurupean

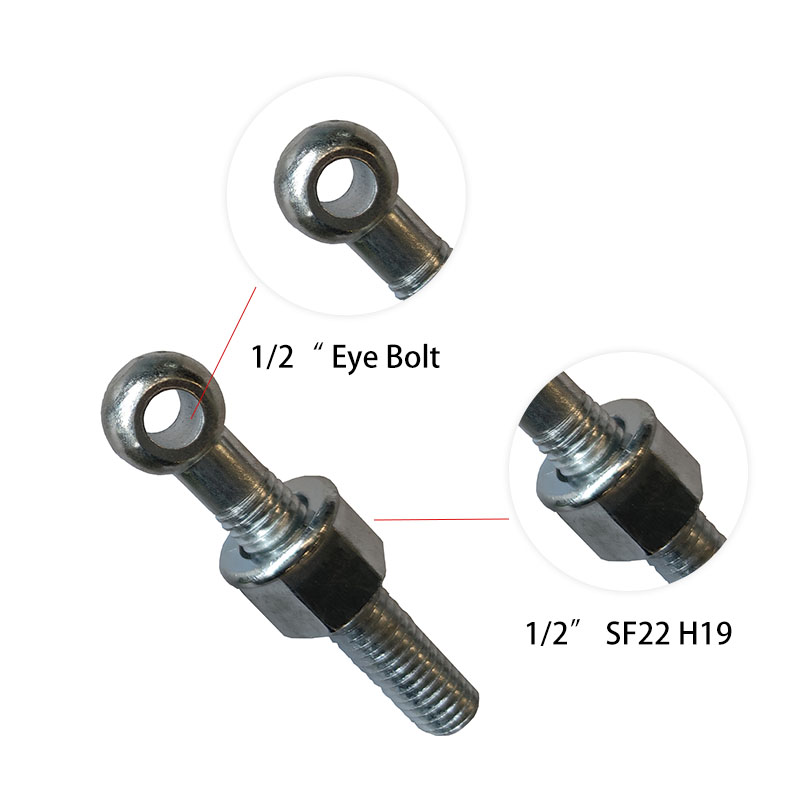

Eye Bolt	1/2	67-86	United Kingdom at ang Komonwelt ng mga Bansa

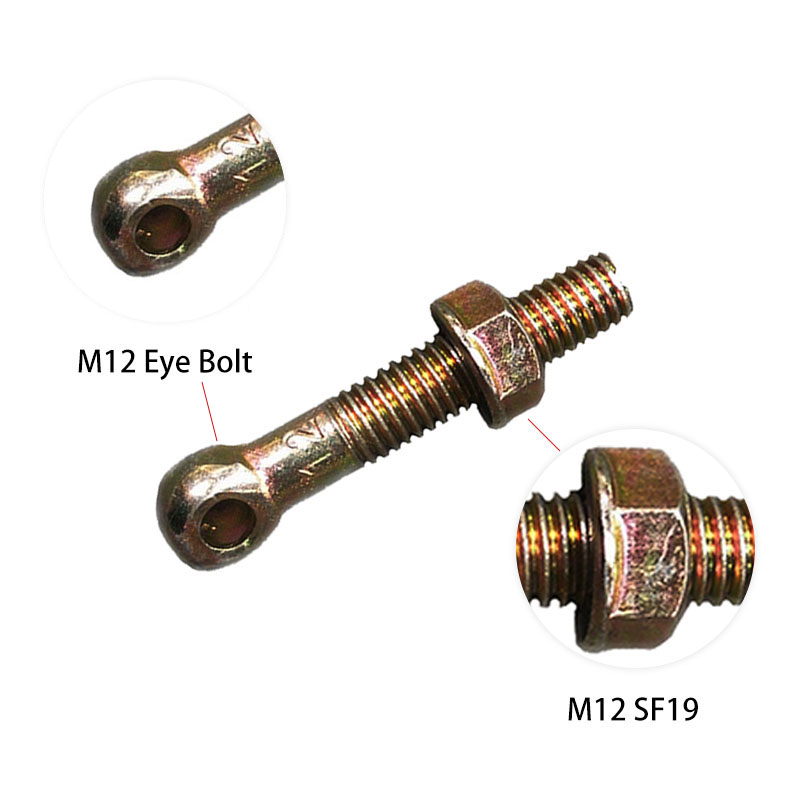

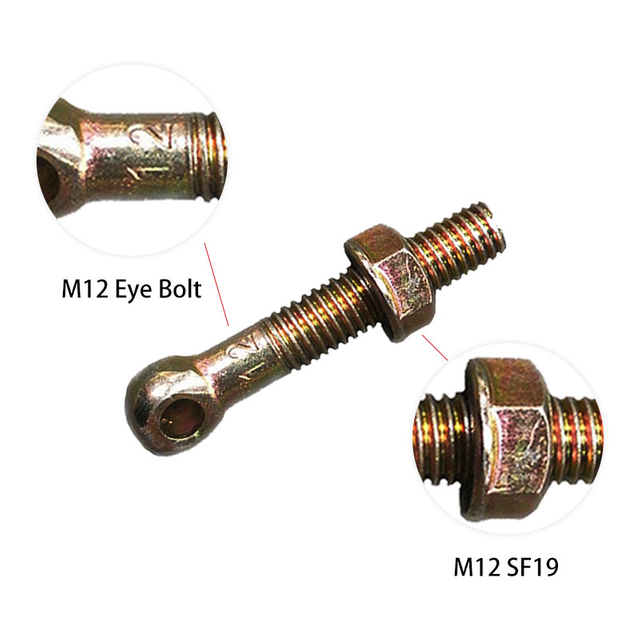

	M12	57-73	United Kingdom at ang Komonwelt ng mga Bansa
	M14	70-90	USA, Alemanya at ilang mga bansa sa Eurupean

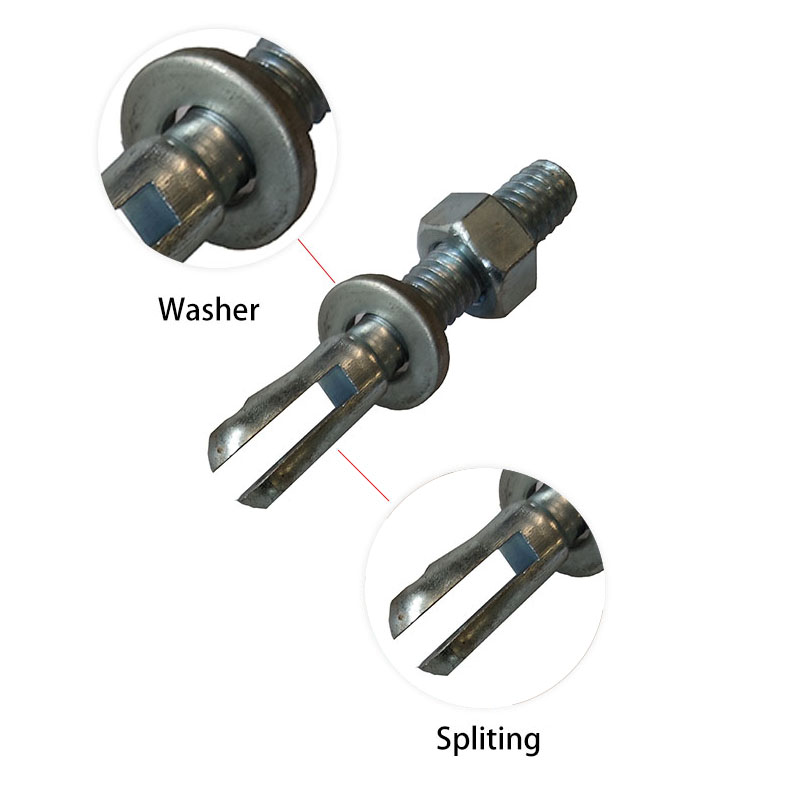

Paghahati ng pagtatapos ng bolt	1/2	45-82	Para sa Putlog Coupler, BRC, atbp.

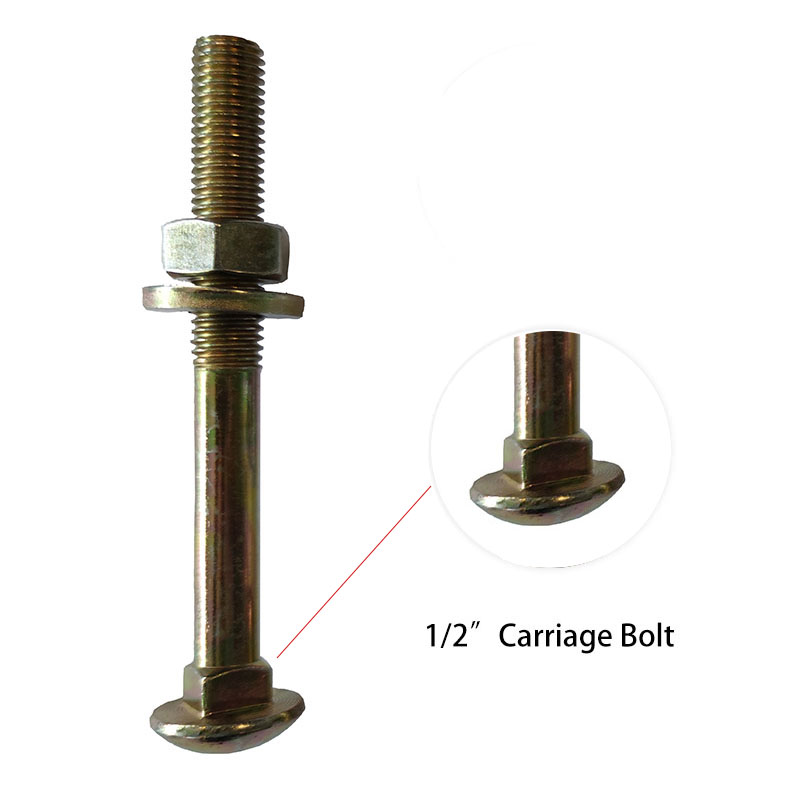

Bolt ng karwahe	1/2	116-125	Para sa tubo panlabas na salansan, unibersal na salansan, atbp.
Bolt ng karwahe	1/2	85-92
Hexagon Bolt	M16	72-80	Para sa Girder Coupler, DF Joint Pin
Flat T-bolt	1/2	66-76	Para sa mga Italian Coupler

Ang kapal at panloob/panlabas na diameter ng washer ay ang mga sumusunod:

Kapal

Panloob / panlabas na dia.

Washer

3.5

13-26

Ayon sa iba't ibang mga sitwasyon sa paggamit at iba't ibang laki ng mga tubo ng tanso, ang pinaka -karaniwang ginagamit na mga pagtutukoy ng Coupler ay: 48.3*48.3. Mayroon ding ilang mga espesyal na pagtutukoy tulad ng ipinapakita sa sumusunod na talahanayan:

Ayon sa iba't ibang laki

Doble	Swivel Coupler
48.3*34	48.3*34	34*34	34*38
48.3*38	48.3*38	38*38	38*42
48.3*42	48.3*42	42*42	42*60
48.3*48.3	48.3*48.3	-	-
48.3*60	48.3*60	60*60	60*76
48.3*76	48.3*76	76*76	86*89
-	48.3*89	89*89	-

Ang aming scaffolding Coupler ay nakakuha ng maraming mga internasyonal na sertipiko, tulad ng EN 74-1: 2005 at EN 74-1: 2005 Clause 7.4.3, atbp.

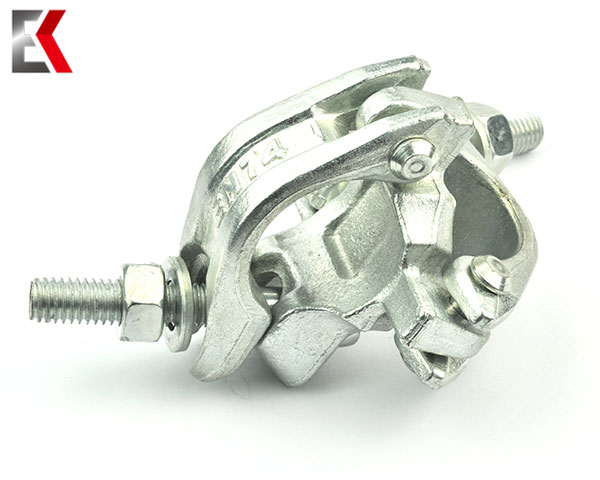

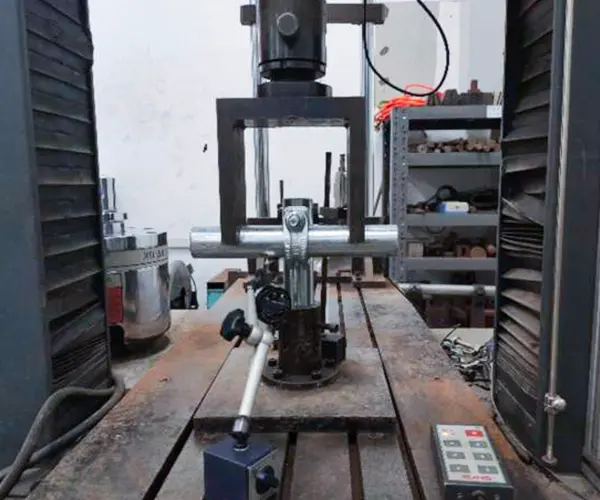

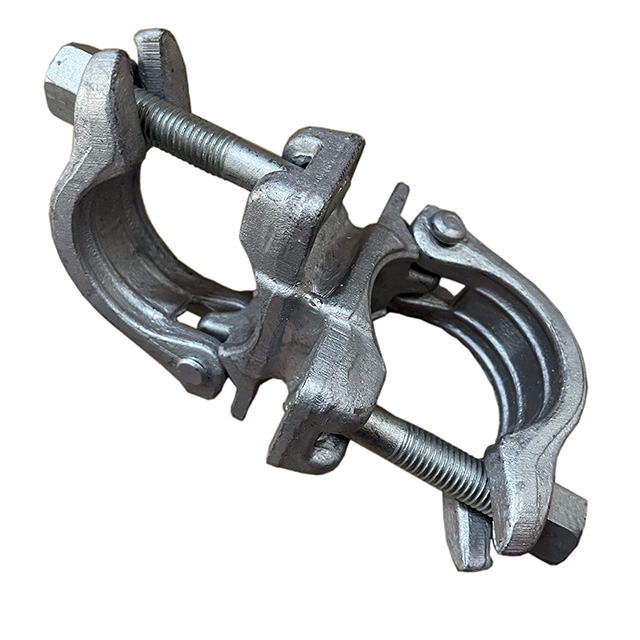

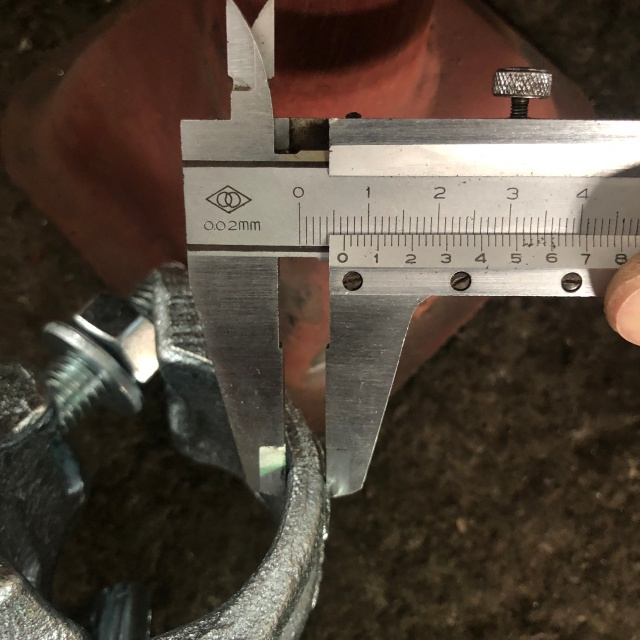

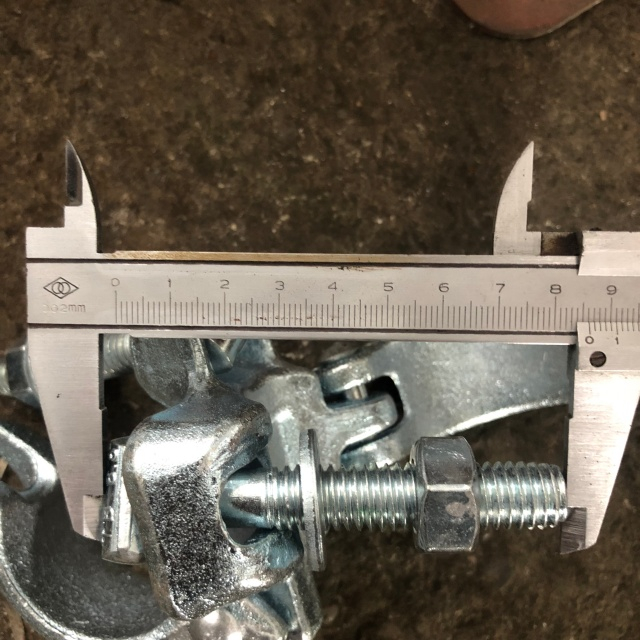

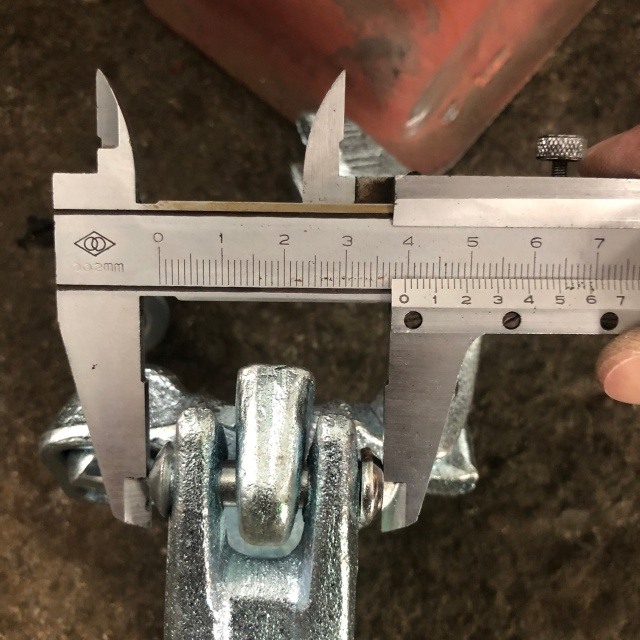

I -drop ang Forged Double Coupler

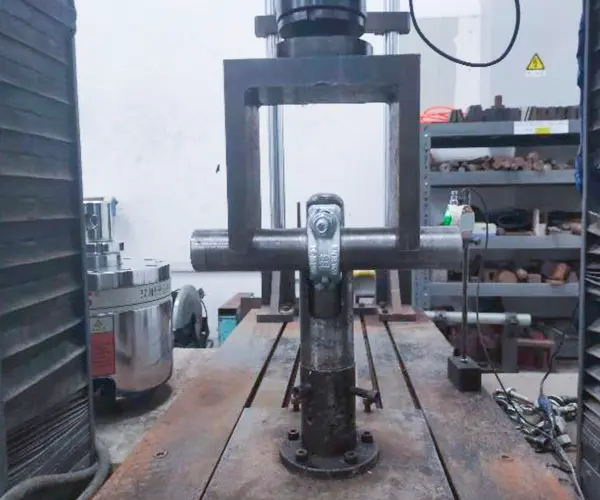

Sa pagsubok (Slipping Force)
Sa pagsubok (Force Force)

Slipping Force: Ang unang pagkakataon na inilalapat ang presyon, kapag ang presyon ay mas malaki kaysa sa 10kn, ang distansya ng sliding ng scaffold steel pipe ay dapat na mas mababa sa 7mm. Ang resulta ng pagsubok ay: Kapag ang presyon ay 10.6kn, ang sliding distansya ng pipe ng bakal sa coupler ay mas mababa sa 7mm, na nakakatugon sa mga karaniwang kinakailangan.
Ang pangalawang presyon ay inilalapat, kapag ang presyon ay mas malaki kaysa sa 15KN, ang sliding distansya ng bakal na pipe sa coupler ay dapat na nasa pagitan ng 1mm-2mm. Ang resulta ng pagsubok ay: sa ilalim ng isang presyon ng 30KN, ang distansya ng sliding ng pangalawang pagsubok ay mas mababa sa 1mm, na naaayon sa pag -angkin.

Force Force ： Ang bigat ng bigat ng scaffolding coupler ay dapat umabot sa 20KN. Ang resulta ng pagsubok: maaari itong magdala ng isang bigat ng 24KN, at ang mapanirang paglaban ng coupler ay umabot sa pamantayan.

Buod ng mga resulta:

Hindi.	Pagsubok ng item	Paraan ng Pagsubok
1	Slipping Force	EN 74-1: 2005
2	Force Force	EN 74-1: 2005

Mga Resulta sa Pagsubok:

Sugnay ng pagsubok	Pagsubok ng item	Kinakailangan sa Pagsubok	Resulta ng pagsubok	Konklusyon
7.2.1	Slipping Force	△ 1≤7mm, FS, 5%≥10.0KN	△ 1 = 7mm, FS, 5%= 15.88KN	Pumasa
7.2.1	Slipping Force	1mm≤ △ 2≤2mm, FS, 5% ≥15.0KN	1mm≤ △ 2≤2mm, FS, 5%= 15.91KN	Pumasa
7.2.2	Force Force	FF, 5%/γR2 ≥30.0KN	FF, 5%/γR2 = 50.63KN	Pumasa

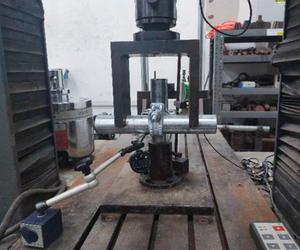

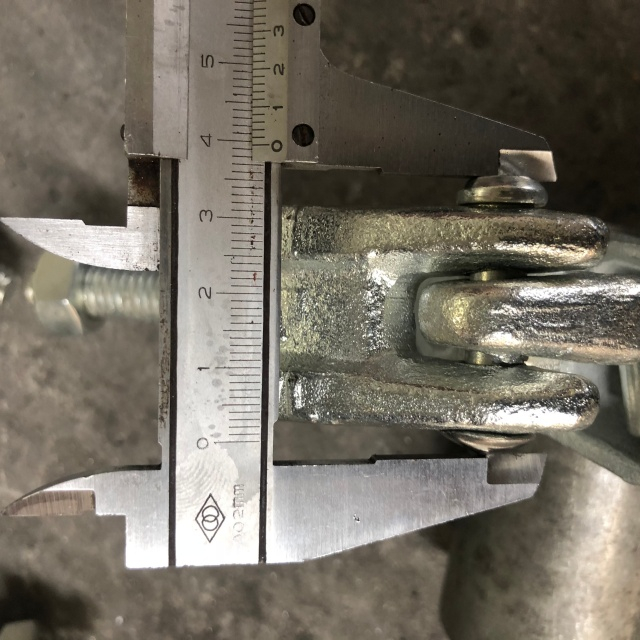

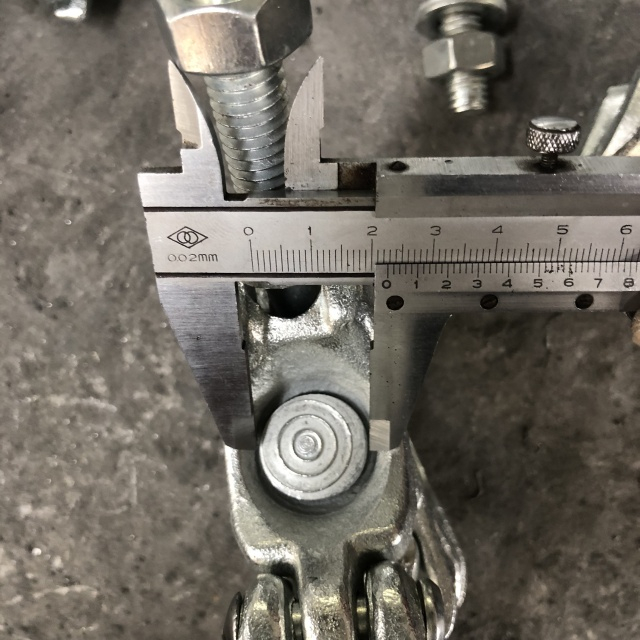

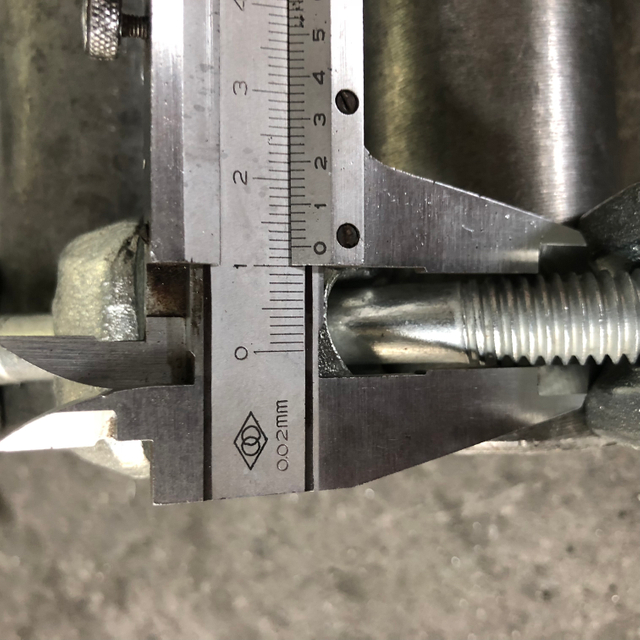

Drop forged swivel coupler class 'b '

Sa ilalim ng normal na mga pangyayari, mahirap maabot ang grade B, ngunit naabot namin

Sa pagsubok (Slipping Force)

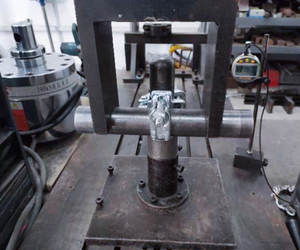

Sa pagsubok (Force Force)

Buod ng mga resulta:

Hindi.	Pagsubok ng item	Paraan ng Pagsubok
1	Slipping Force	EN 74-1: 2005
2	Force Force	EN 74-1: 2005

Mga Resulta sa Pagsubok:

Sugnay ng pagsubok	Pagsubok ng item	Kinakailangan sa Pagsubok (Swivel Coupler, Class B)	Resulta ng pagsubok	Konklusyon
7.2.1	Slipping Force	△ 1≤7mm, FS, 5%≥10.0KN	△ 1≤7mm, FS, 5%= 10.6KN	Pumasa
7.2.1	Slipping Force	1mm≤ △ 2≤2mm, FS, 5% ≥15.0KN	FS = 30KN, △ 2˂1mm	Pumasa
7.2.2	Force Force	FF, 5%/γR2 ≥20.0KN	FF, 5%/γR2 = 24.4KN	Pumasa

Sa ilalim ng normal na mga pangyayari, mahirap maabot ang grade B, ngunit nakarating kami.

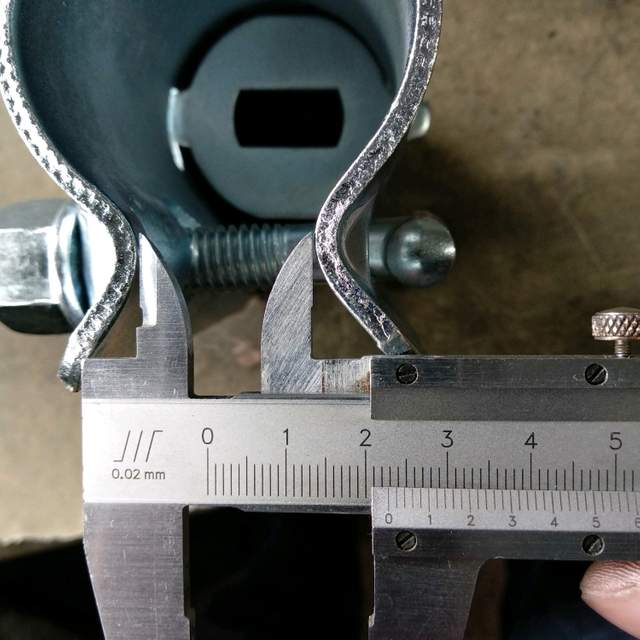

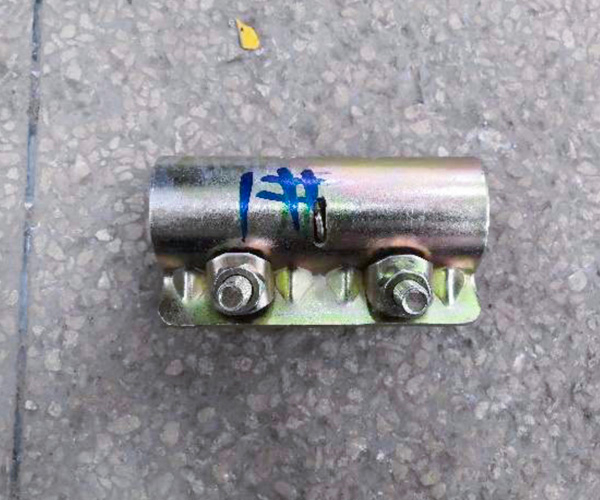

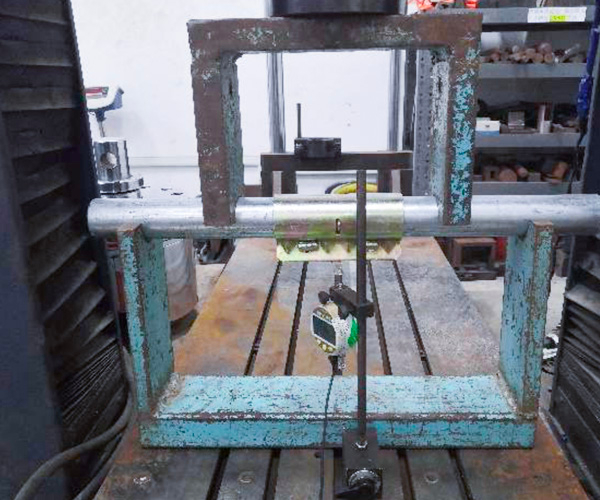

Pinindot ang manggas na coupler

Sa pagsubok
Pagkatapos ng pagsubok

Buod ng mga resulta:

Hindi.	Pagsubok ng item	Paraan ng Pagsubok

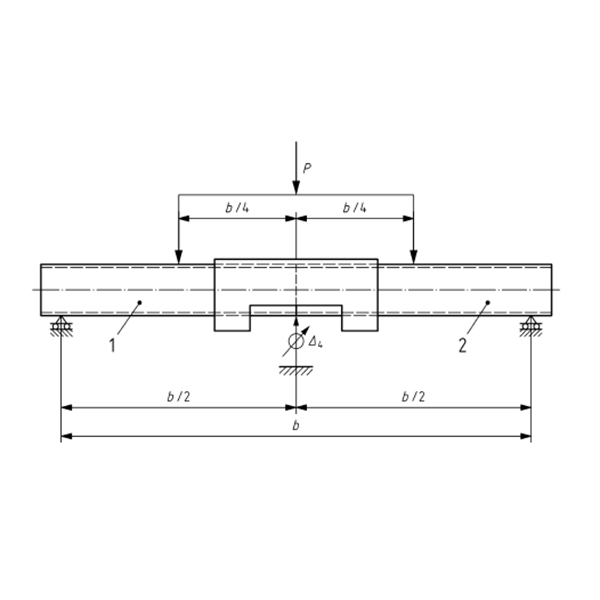

1	Bending Moment Resistance	EN 74-1: 2005 Clause 7.4.3
2	Slipping Force	EN 74-1: 2005 Clause 7.2.1

Mga Resulta sa Pagsubok:

Pagsubok ng item

Resulta ng pagsubok

Kinakailangan sa Pagsubok

(Sleeve Coupler, Class B)

Konklusyon

Bending Moment Resistance

△ 4= 5mm, m b , 5% = 1.43knm

△ 4= 5mm, m b , 5% ≥1.4knm

Pumasa

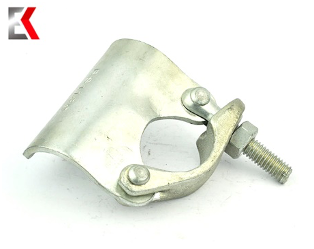

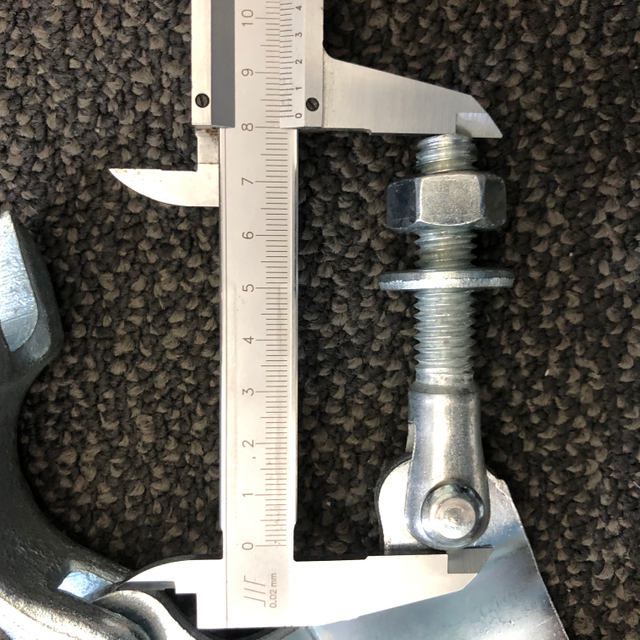

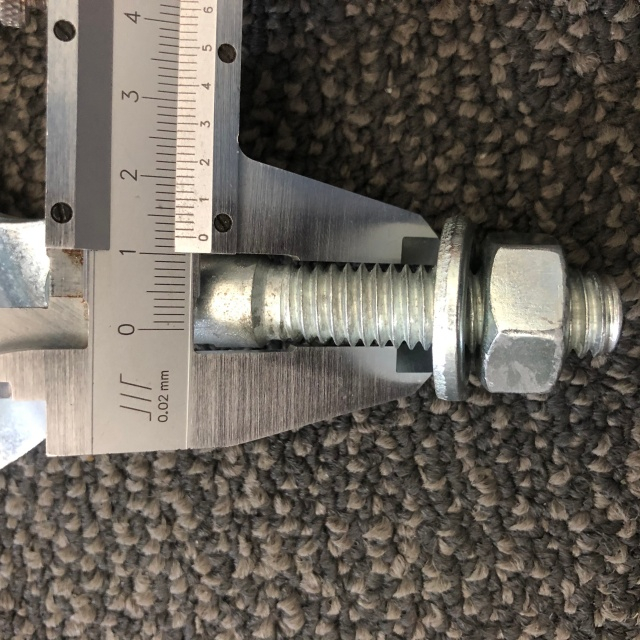

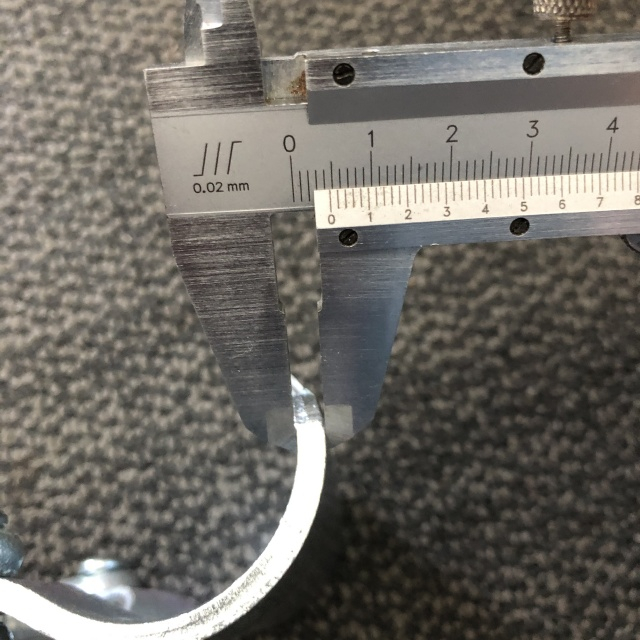

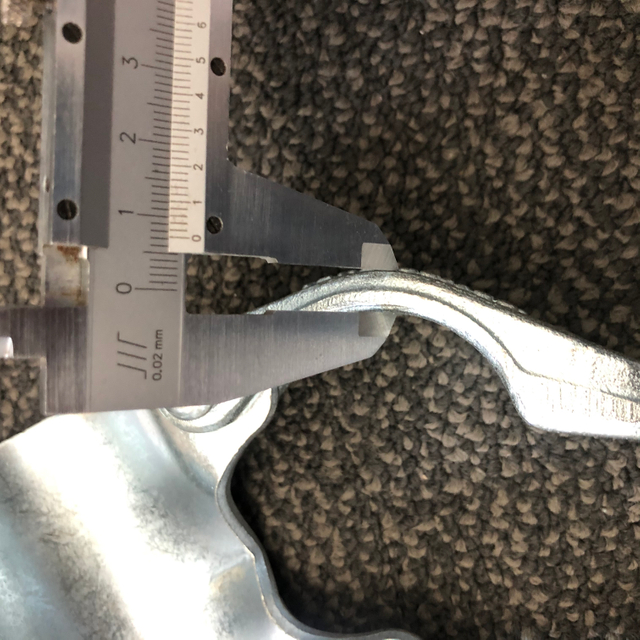

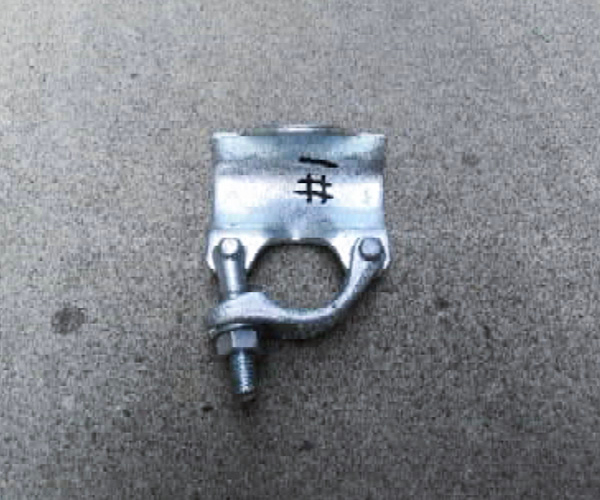

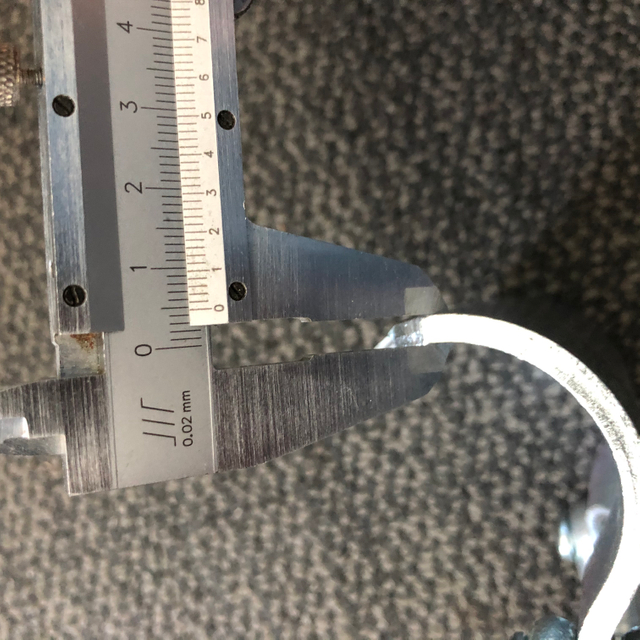

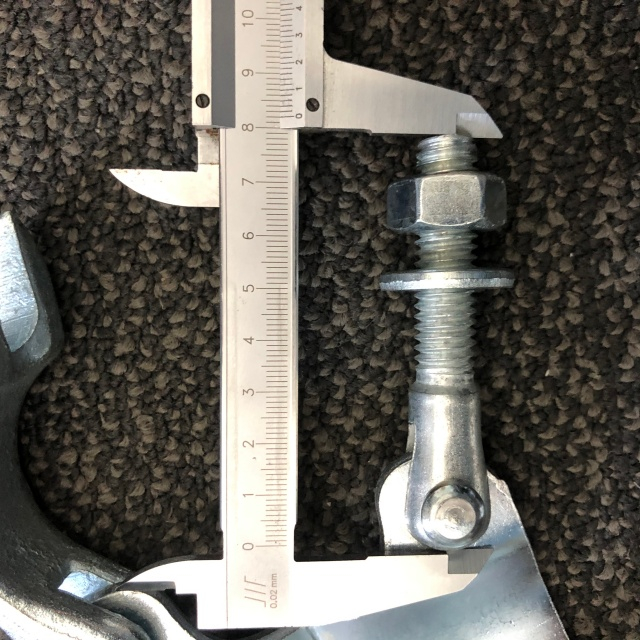

Putlog / Wrapover Coupler

Sa pagsubok
Pagkatapos ng pagsubok

Buod ng mga resulta:

Hindi.	Pagsubok ng item	Paraan ng Pagsubok
1	Pagdulas ng paglaban	BS 1139-2.2: 2009+A1: 2015 Clause 7 & Annex A.2

Mga Resulta sa Pagsubok:

Pagsubok ng item	Resulta ng pagsubok	Kinakailangan sa Pagsubok	Konklusyon
Pagdulas ng paglaban	1mm≤ △ 2≤2mm, FS, 5% = 1.83KN	1mm≤ △ 2≤2mm, FS, 5% ≥1.04KN	Pumasa

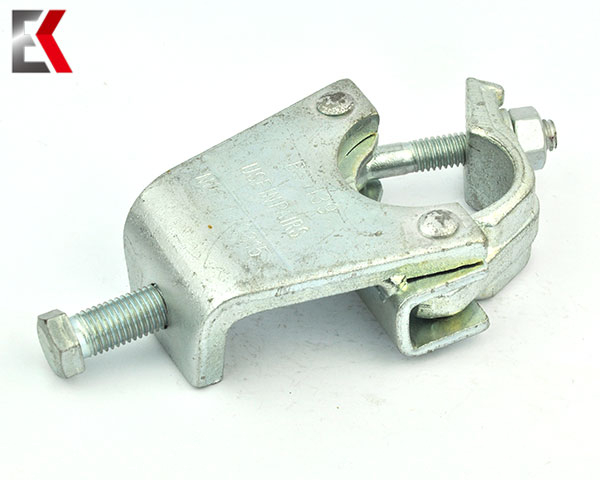

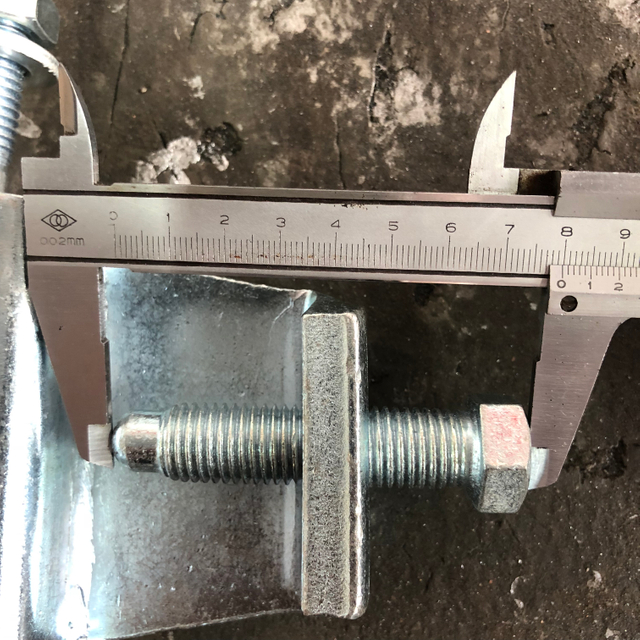

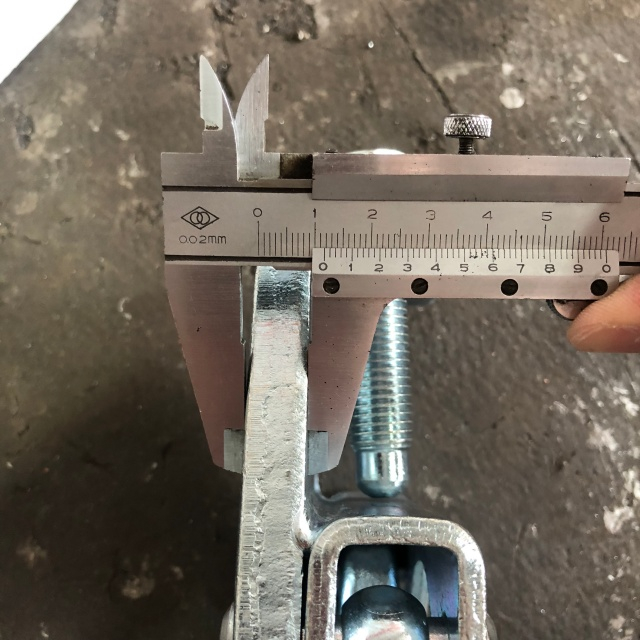

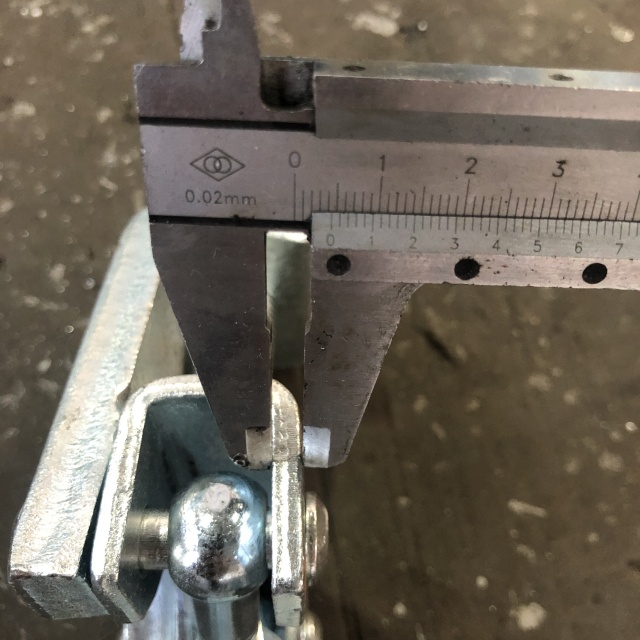

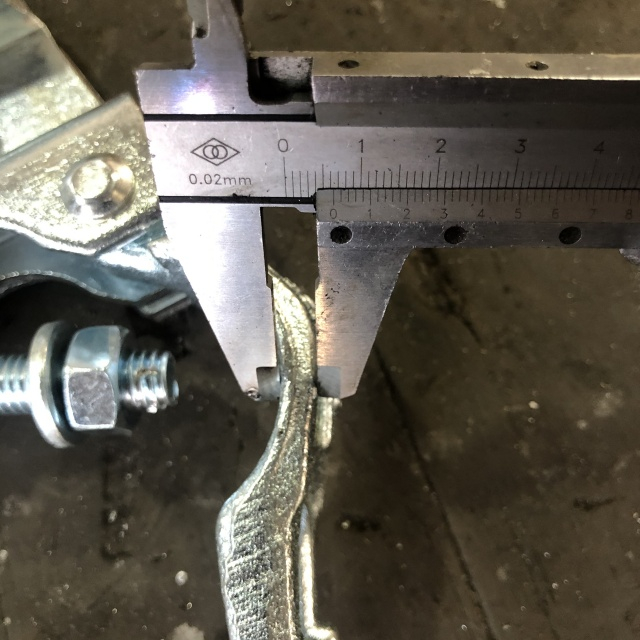

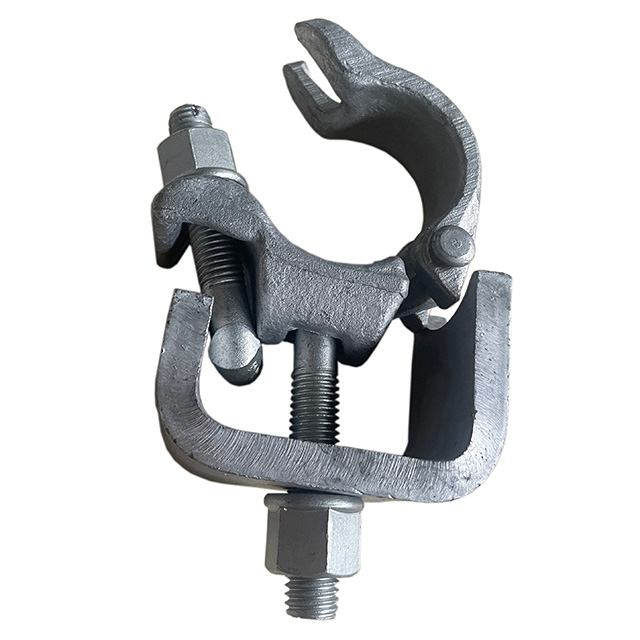

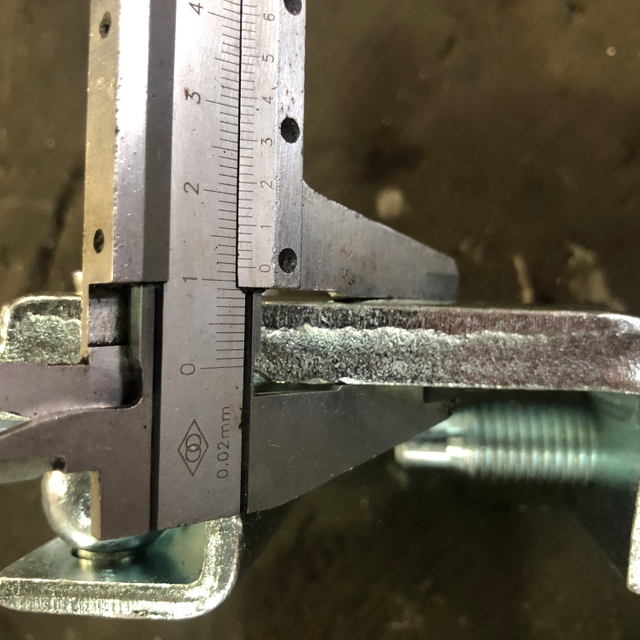

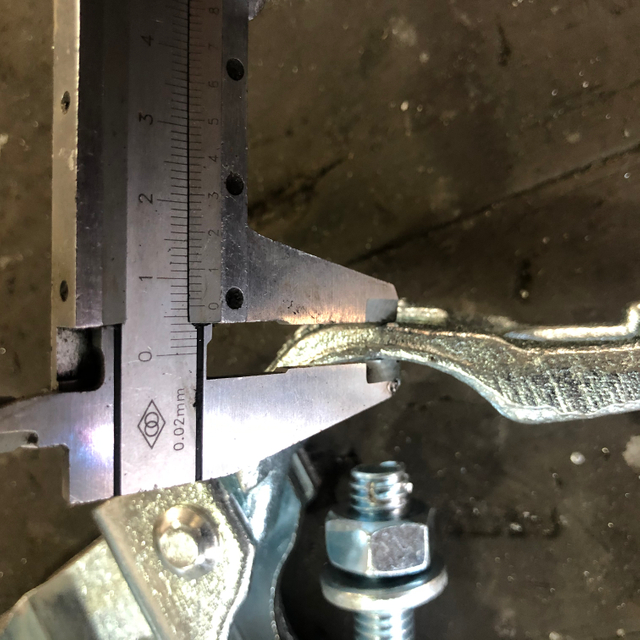

Girder / Gravlock Coupler

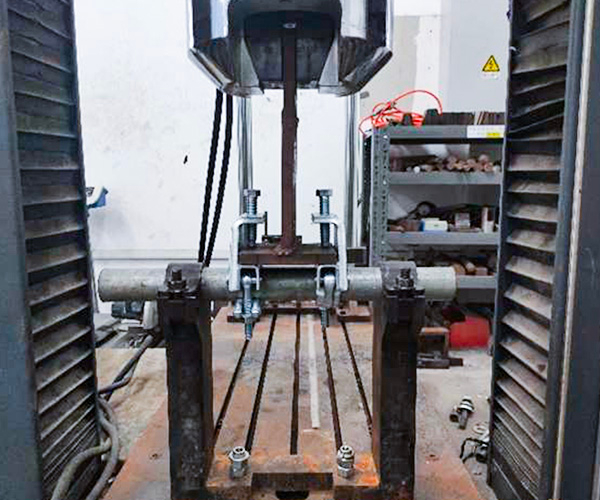

Sa pagsubok (lakas ng pagsubok)

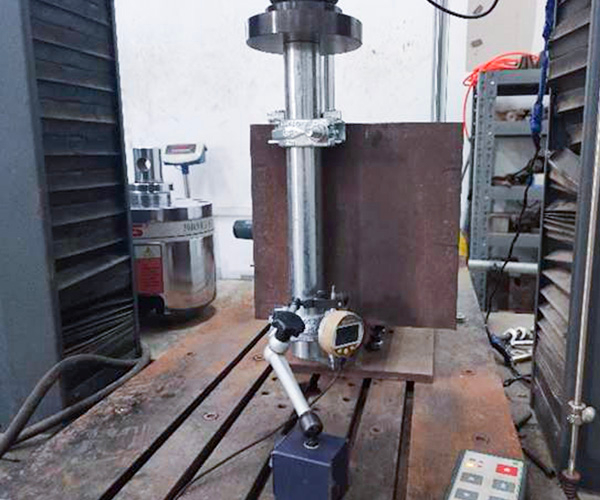

Sa pagsubok (slip test kasama ang tubo)

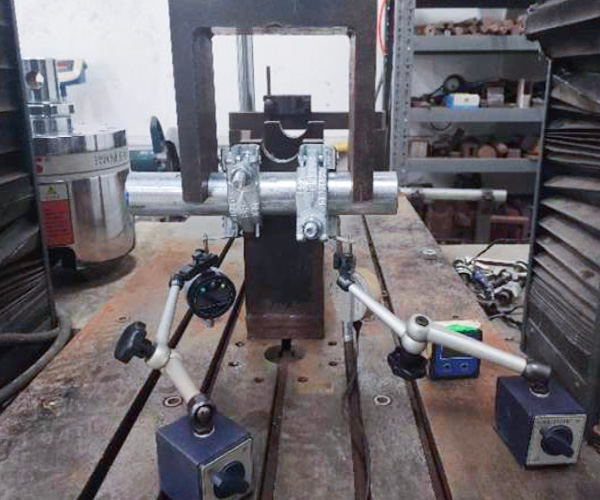

Sa pagsubok (slip test sa kahabaan ng tubo isang flange)

Buod ng mga resulta:

Hindi.	Pagsubok ng item	Paraan ng Pagsubok
1	Lakas ng pagsubok	AS/NZS 1576.2: 2016 Appendix l
2	Slip test kasama ang tubo	AS/NZS 1576.2: 2016 Appendix m
3	Slip test kasama ang tubo ng isang flange	AS/NZS 1576.2: 2016 Appendix n

Mga Resulta sa Pagsubok:

Sugnay ng pagsubok	Pagsubok ng item	Kinakailangan sa Pagsubok	Resulta ng pagsubok	Konklusyon
Appendix l	Lakas ng pagsubok	P = 30.0kn, ni ang flange clamp ay hindi magpapakita ng anumang permanenteng hanay	P = 30.0kn, ni ang flange clamp ay hindi nagpakita ng anumang permanenteng hanay	Pumasa
Appendix m	Slip test kasama ang tubo	P = 12.5kn, slippage ≤ 6mm	P = 12.5kn, slippage <6mm	Pumasa
Appendix n	Slip test kasama ang tubo ng isang flange	P = 12.5kn, slippage ≤ 6mm	P = 12.5kn, slippage <6mm	Pumasa

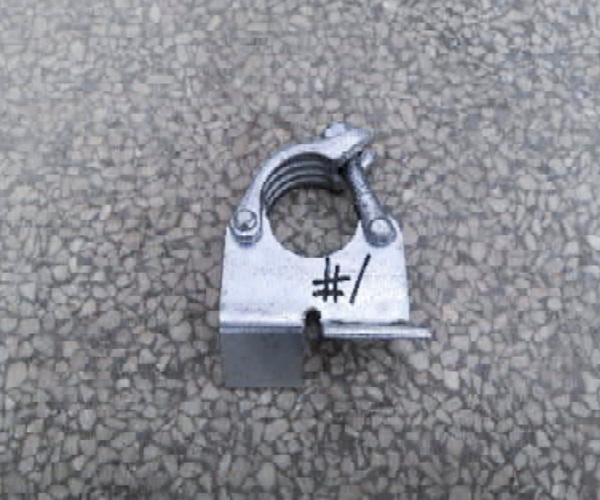

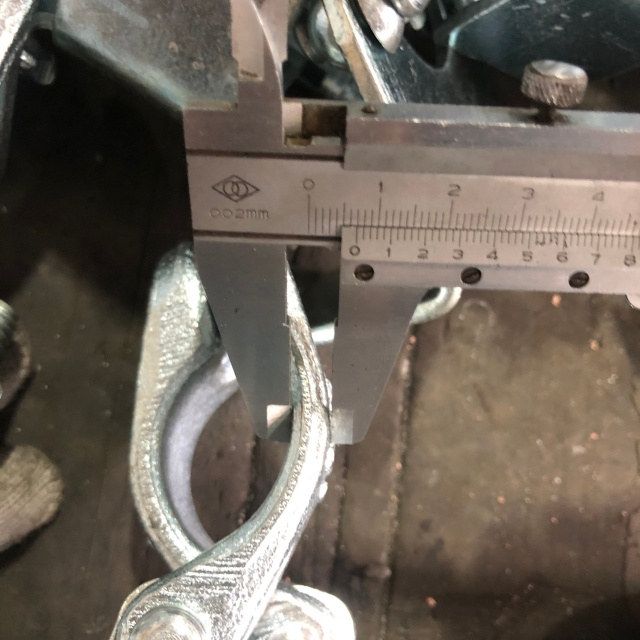

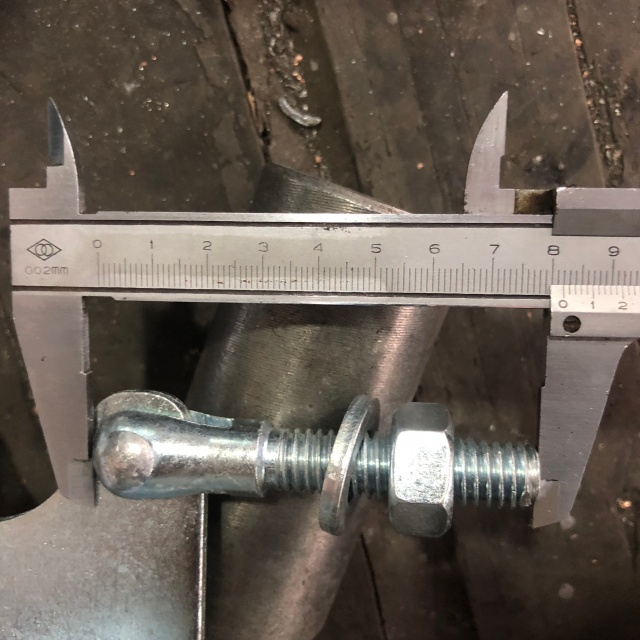

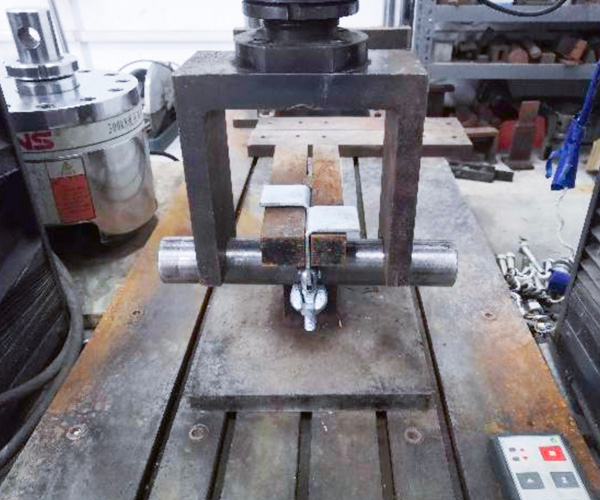

Board retaining clamp

Sa pagsubok
Pagkatapos ng pagsubok

Buod ng mga resulta:

Hindi.	Pagsubok ng item	Paraan ng Pagsubok
1	Force Force	Na may sanggunian sa EN 74-1: 2005

Mga Resulta sa Pagsubok:

Pagsubok ng item	Resulta ng pagsubok
Pagsubok ng item	1#	3#	3#	4#	5#	FP, 5%/γR2
Force Force (kn)	42.84	38.89	43.60	42.91	40.79	29.8

Paggawa ng mga coupler ng scaffolding

Tulad ng tagagawa ng scaffold coupler sa China, ang scaffolding ng EK ay may advanced na kagamitan sa produksyon para sa mga forged coupler at pinindot ang mga coupler ，
lahat ay gumawa ng scaffolding coulpers ay gumagamit ng high-frequency electric furnace upang mapainit ang iba't ibang mga pagtutukoy ng istruktura na bakal hanggang sa 950-1050 austenite state, pagkatapos ng 4000KN One-time forging ay maaaring mag-ayos ng istrukturang pang-organisasyon at mekanikal na mga katangian, produkto.

Magbasa pa

Scaffolding Coupler Brochure

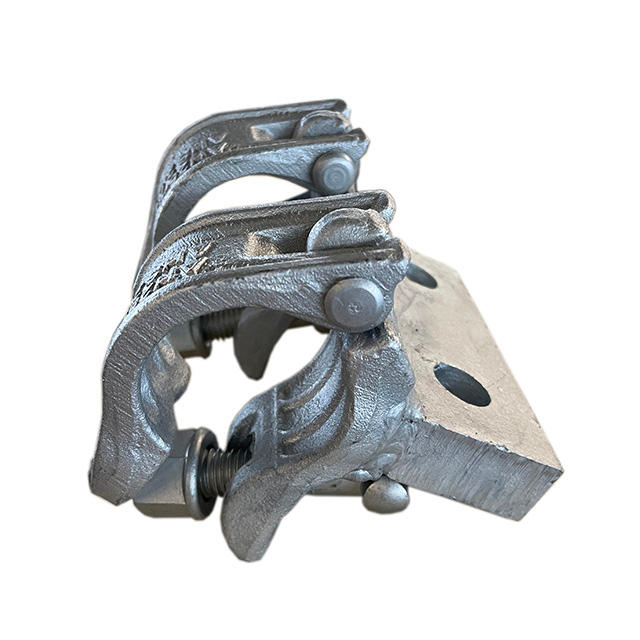

Narito ang brochure ng EK scaffolding Coupler na mga produkto. Maaari mong makita ang paghahagis at espesyal na hugis na coupler, pinindot na coupler , manggas na scaffold coupler at iba pang mga realeted scaffold na produkto mula sa brochure na ito.

I-download

Bakit piliin ang EK Scaffolding Coupler

Ang EK Scaffolding Company ay isang tagagawa ng scaffolding ng China na nagsimula sa mga coupler. Mayroon kaming 14 na karanasan sa industriya ng scaffold na ito. Ang mga halaga ng EK scaffolding ay propesyonal na serbisyo, katiyakan ng kalidad at mabilis na paghahatid.
