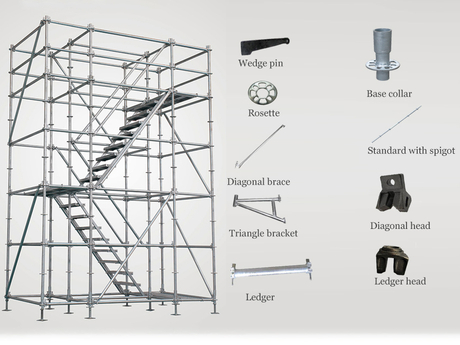

Ang ringlock scaffolding system ay binubuo ng ilang pangunahing bahagi, kabilang ang mga ringlock standard, ledger, diagonal braces, scaffolding walk boards, U-head jacks, base jacks, trusses, at ladders. Ang mga sangkap na ito ay maaaring ligtas na konektado nang magkasama gamit ang isang mekanismo ng pag-lock. Ang gabay na ito ay magbibigay ng detalyadong panimula sa bawat piraso ng ringlock scaffolding system.

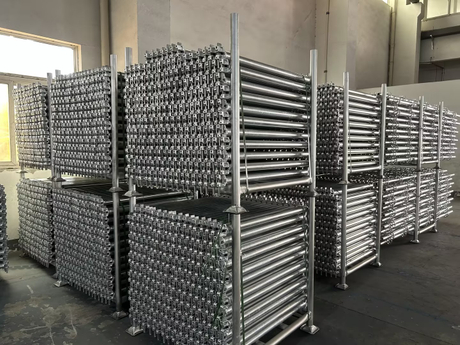

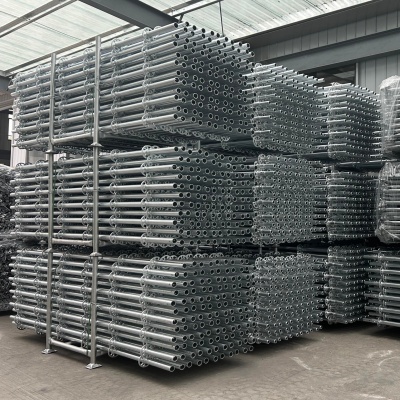

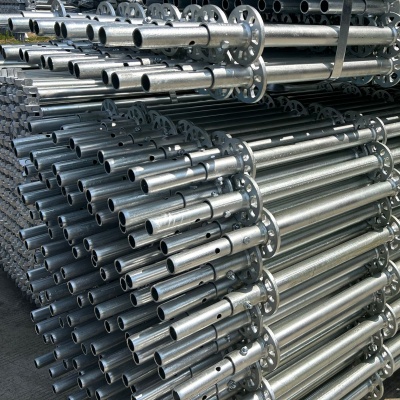

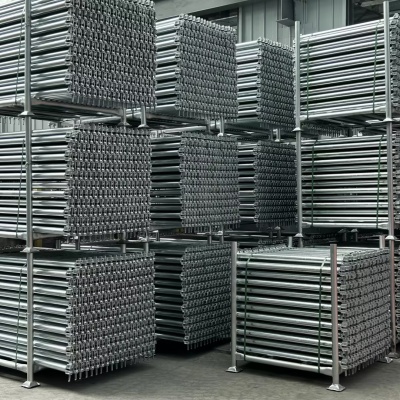

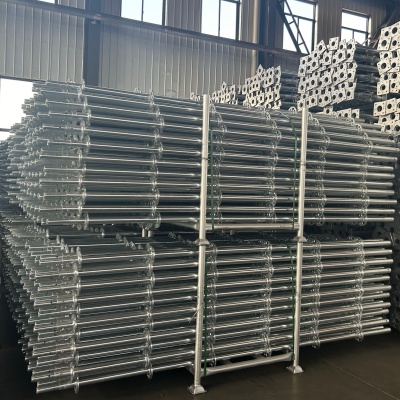

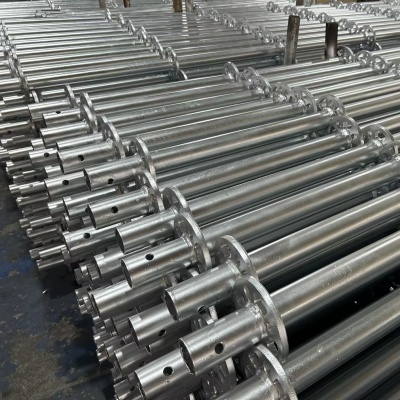

Pamantayan sa Ringlock
Ang mga pamantayan ng Ringlock ay ang mga vertical na bahagi ng suporta ng scaffolding system. Ang bawat pamantayan ng ringlock ay may mga circular scaffolding node na hinangin sa 500mm na pagitan, na ginagamit upang ikonekta ang mga bahagi tulad ng mga ringlock ledger at ringlock diagonal braces. Ang mga pamantayan ng ringlock ay konektado gamit ang mga panloob na konektor. Nag-aalok kami ng dalawang uri ng mga pamantayan ng ringlock: mayroon at walang mga panloob na konektor.
Mga Karaniwang Pagtutukoy:
Haba: Ang mga karaniwang haba ay 0.5 metro, 1 metro, 1.5 metro, 2 metro, 2.5 metro, at 3 metro.
Materyal: Q235 o Q345 na bakal na may mataas na lakas
Diameter: 48.3mm
Paggamot sa ibabaw: Galvanized
Ringlock Standard na Walang Spigot
Ringlock Standard na May Spigot
Ringlock Base Collar

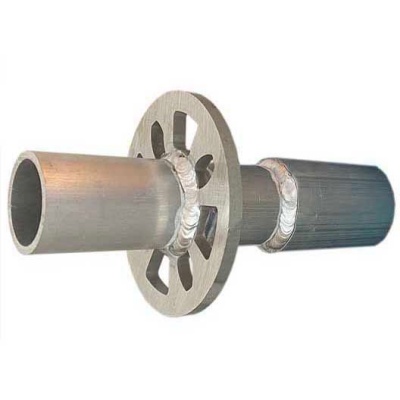

Ang ringlock base collar ay isang pangunahing bahagi ng ringlock scaffolding system. Binubuo ito ng isang circular node, isang 48.3mm inner diameter tube (para sa pagkonekta sa base jack), at isang 57mm na panlabas na tubo (para sa pagkonekta sa standard na ringlock). Ito ay karaniwang ginagamit upang ikonekta ang ringlock standard at ang base jack, na tinitiyak ang isang matatag na pundasyon para sa scaffolding.
Mga Detalye ng Base Collar:
Mga Dimensyon: Kasama sa mga karaniwang sukat ang 240mm at 430mm; Available din ang mga custom na laki kapag hiniling.
Timbang: Humigit-kumulang 2-3 kg
Materyal: Q235 o Q345 na bakal na may mataas na lakas
Paggamot sa ibabaw: Galvanized

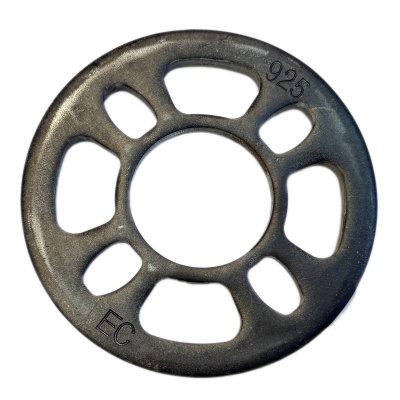

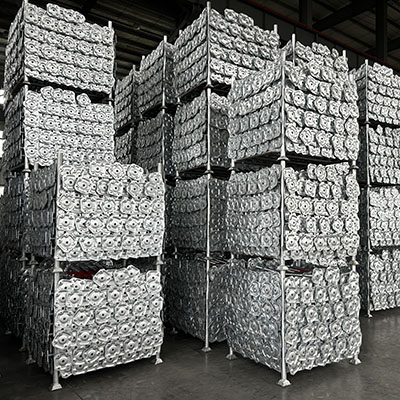

Ringlock Rosette
Ang ringlock rosette ay isang mahalagang bahagi ng mga patayong poste sa ringlock scaffolding system. Ito ay hinangin sa pamantayan ng ringlock at kumokonekta sa mga bahagi tulad ng mga ringlock ledger, ringlock diagonal braces, at ringlock bracket. Ang ringlock rosette ay may walong butas, na nagbibigay-daan para sa mga koneksyon sa walong direksyon, na nagpapagana ng nababaluktot na pagpupulong ng mga sistema ng scaffolding sa iba't ibang mga hugis.
Mga Detalye ng Rosette:
Kapal ng pader: 8-10 mm
Diameter: 120 mm
Material: Q235 o Q345 high-strength steel plate
Paggamot sa ibabaw: Galvanized

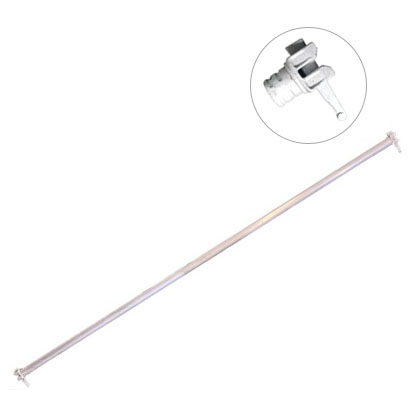

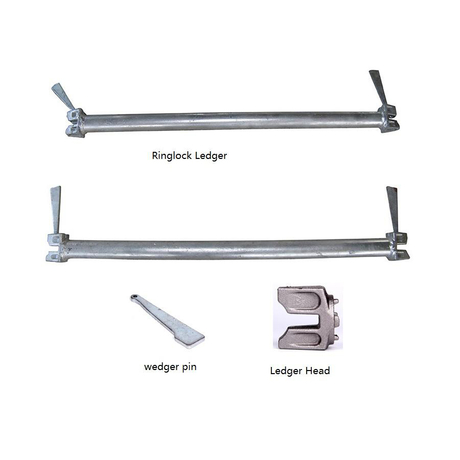

Ringlock Ledger
Ang ringlock ledger ay isang pahalang na bahagi ng suporta sa ringlock scaffolding system, na ginagamit upang ikonekta ang mga pamantayan at bumuo ng ringlock system framework, na nagpapahusay sa scaffolding ng paglaban sa deformation. Ang ringlock ledger ay may welded crossbar head sa magkabilang dulo, na maaaring mabilis na maipasok at mai-lock sa ringlock rosette sa ringlock standard. Ang pamamaraang ito ay ginagawang mas mabilis at mas mahusay ang proseso ng pag-install ng scaffolding system.
Mga Detalye ng Ledger:
Haba: Kasama sa mga karaniwang haba ang 0.3m, 0.6m, 0.9m, 1.2m, 1.5m, 1.8m, at 2.5m.
Diameter: 48.3mm
Materyal: Q235 o Q345 na bakal na may mataas na lakas
Paggamot sa ibabaw: Galvanized

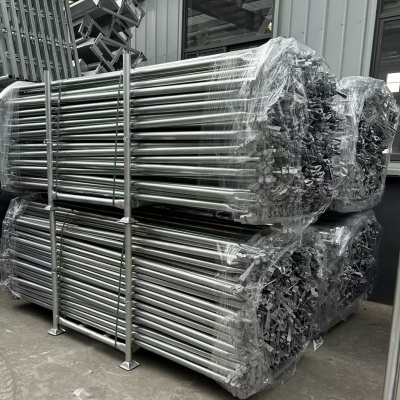

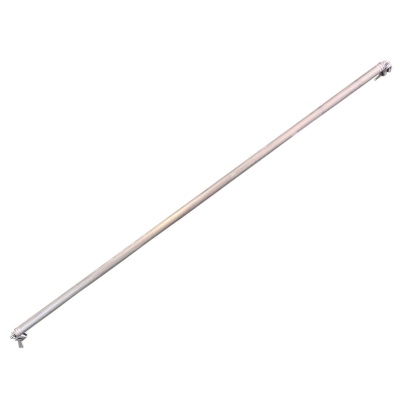

Ringlock Diagonal Brace
Ang mga diagonal na brace ng Ringlock ay ginagamit para pahilis na ikonekta ang mga Ringlock ledger at mga pamantayan ng Ringlock. Sa pamamagitan ng paggamit ng iba't ibang mga node ng suporta, bumubuo sila ng isang mas malakas na triangular na sistema ng suporta, na nagpapahusay sa lakas at katatagan ng sistema ng scaffolding. Ang magkabilang dulo ng Ringlock diagonal brace ay hinangin ng mga istrukturang hugis wedge na maaaring direktang ipasok sa Ringlock rosette sa Ringlock standard.
Mga Detalye ng Diagonal Brace:
Haba: 1 metro hanggang 3 metro, karaniwang naka-customize ayon sa haba ng pamantayan ng Ringlock at ledger.
Diameter: 48.3 mm
Materyal: Q235 o Q345 na bakal na may mataas na lakas
Paggamot sa ibabaw: Galvanized

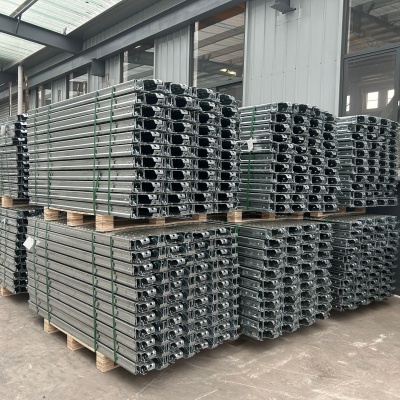

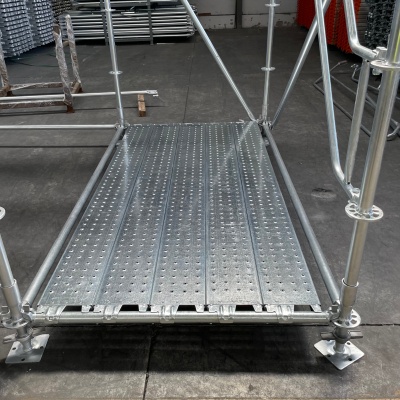

Scaffolding walk board
Ang mga scaffolding walk board, na nagsisilbing pangunahing working platform para sa ringlock scaffolding system, ay karaniwang gawa sa bakal o aluminyo. Nangangailangan sila ng anti-slip at anti-corrosion na paggamot sa ibabaw at nagtataglay ng mataas na kapasidad na nagdadala ng pagkarga at isang non-slip na ibabaw. Ang mga scaffolding walk board ay nilagyan ng mga safety hook sa magkabilang dulo upang ligtas na ikabit ang mga ito sa mga ringlock ledger, na tinitiyak ang kaligtasan ng manggagawa at katatagan ng platform.
Mga Detalye ng Walk Board:
Haba: Available sa iba't ibang haba, karaniwang 1 metro hanggang 3 metro.
Lapad: 0.3 metro hanggang 0.5 metro
Materyal: Q235 o Q345 na bakal na may mataas na lakas
Surface treatment: Galvanized, na may anti-slip perforated na disenyo para sa drainage, anti-slip at anti-corrosion properties.

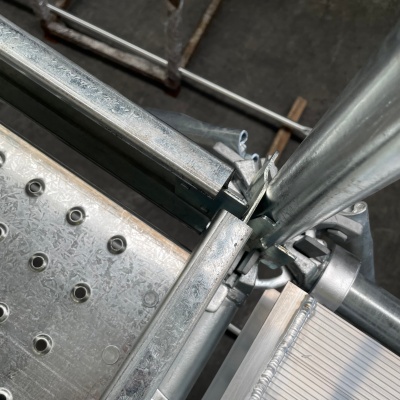

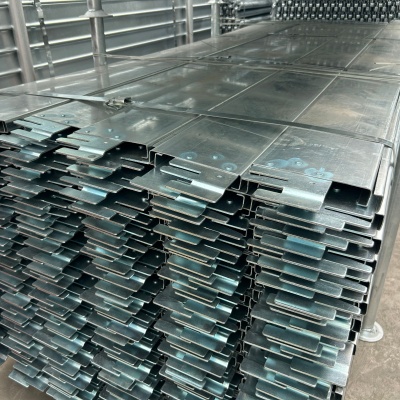

Ringlock Toe Board
Ang mga ringlock toe board ay mga patayong barrier na naka-install sa gilid ng mga scaffolding platform o mga bukas na lugar. Sa pamamagitan ng interlocking na disenyo, napapaloob nila ang lugar ng platform, na pinipigilan ang mga tool at kagamitan na mahulog sa platform, kaya nagbibigay ng karagdagang proteksyon sa kaligtasan para sa pagtatrabaho sa taas sa scaffolding.
Mga Detalye ng Toe Board:
Haba: 0.4 metro - 3 metro
Lapad: 152 mm
Materyal: Q235 o Q345 na bakal na may mataas na lakas
Paggamot sa ibabaw: Galvanized

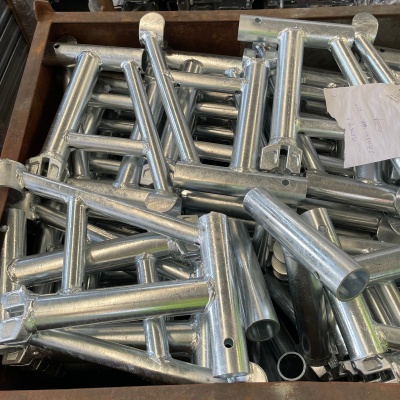

Ringlock Bracket

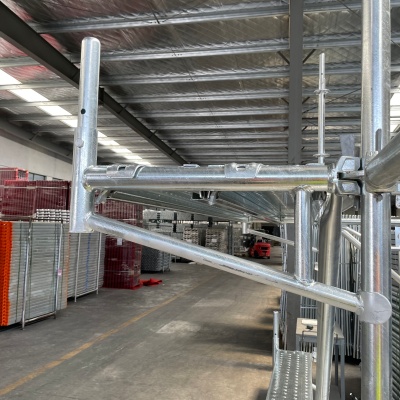

Ang mga Ringlock Bracket ay mahahalagang tool para sa ligtas na pagpapalawak ng mga work platform o access platform. Ang paggamit ng mga Ringlock Bracket na ito upang kumonekta sa mga pamantayan ng ringlock at mga ledger ay nagbibigay-daan sa mga scaffolding walk board na lumampas sa pangunahing frame, na nagbibigay sa mga manggagawa ng mahalagang karagdagang espasyo upang tumayo o mag-imbak ng mga kinakailangang kasangkapan at materyales sa mga gilid.
Mga Detalye ng Bracket:
Mga Dimensyon: Ang karaniwang sukat ay 300 mm x 200 mm
Materyal: Q235 galvanized steel
Paggamot sa ibabaw: Galvanized

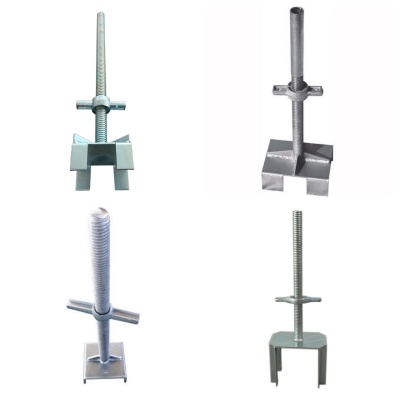

U Head Jack
Ang U head jack ay naka-install sa tuktok ng scaffolding at ang taas nito ay adjustable, na ginagamit upang suportahan ang mga beam. Nagbibigay-daan ito para sa pinong pagsasaayos ng taas sa panahon ng pagtatayo.
Mga Detalye ng U Head Jack:
Mga Dimensyon: Ang taas ay karaniwang adjustable sa pagitan ng 300 mm at 600 mm.
Timbang: Humigit-kumulang 7-10 kg.
Materyal: Mataas na lakas na bakal.
Paggamot sa ibabaw: Galvanized.

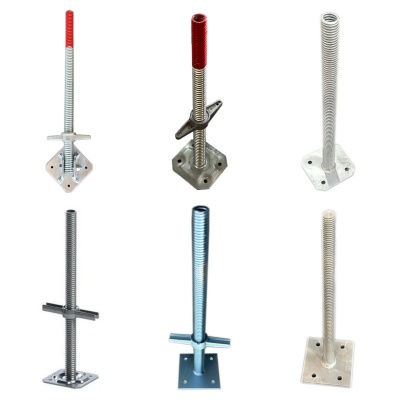

Base jack
Ang mga base jack ay naka-install sa ibaba ng scaffolding system upang suportahan ito. Ang taas ng scaffolding ay maaaring iakma sa pamamagitan ng pag-ikot ng mga mani, at ang mga base jack ay nagbibigay din ng katatagan sa system.
Mga Detalye ng Base Jack:
Taas: 300-1500mm
Base plate: 300-500mm
Materyal: Q235 bakal
Paggamot sa ibabaw: Galvanized, pininturahan

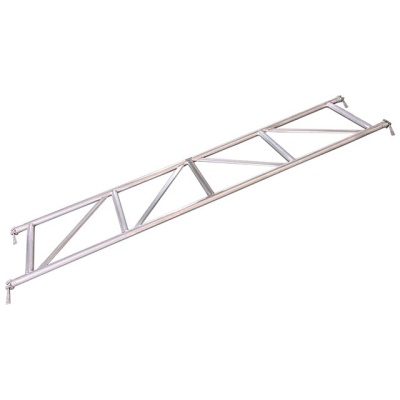

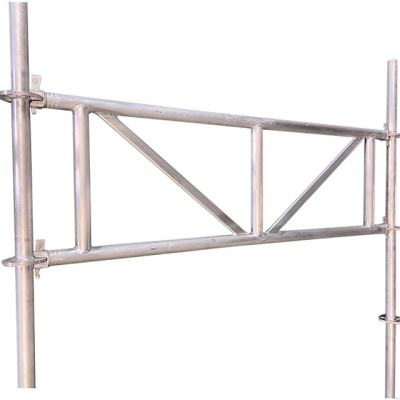

Ringlock Truss
Ang Ringlock truss ay isang pahalang na bahagi ng ringlock scaffolding system, na binubuo ng maraming steel rods na bumubuo ng isang matatag na triangular na istraktura. Nag-aalok ito ng mas malaking kapasidad na nagdadala ng pagkarga kumpara sa mga ringlock ledger.
Mga Detalye ng Ringlock Truss:
Laki: 1-3 metro
Timbang: Humigit-kumulang 10-15 kg
Materyal: Q235 o Q345 na bakal
Scaffolding Ladder

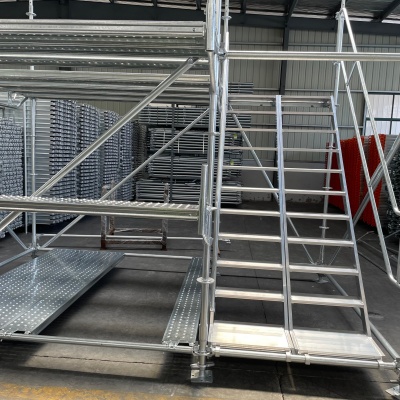

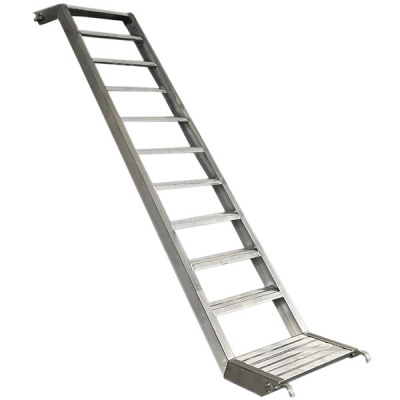

Ang mga scaffolding ladder ay maaaring direktang konektado sa scaffolding system, na walang putol na pagsasama sa istraktura ng scaffolding upang lumikha ng multi-level na access. Nagtatampok ang mga ito ng mga platform, mga seksyon ng hagdan, at maginhawang mga entry at exit point, na nagbibigay ng ligtas na access para sa mga manggagawa.
Mga Detalye ng Scaffolding Ladder:
Mga Dimensyon: Ang karaniwang taas ay 2 metro at 3 metro.
Materyal: Aluminum haluang metal o bakal.
Paggamot sa ibabaw: Galvanized
FAQ
Q: Naayos ba ang espasyo sa pagitan ng mga patayong disc?
A: Ang mga patayong disc ay hinangin sa pantay na pagitan. Ang karaniwang spacing ay 500mm (inirerekomenda ng mga pambansang pamantayan). Para sa mga espesyal na sitwasyon, maaaring i-customize ang mga puwang na 300mm/600mm/1000mm.
Q: Ano ang mga detalye para sa haba ng mga pahalang na bar? Maaari ba silang ipasadya?
A: Ang mga karaniwang haba para sa mga pahalang na bar ay: 0.5m, 1.0m, 1.5m, 2.0m, 2.5m, at 3.0m upang matugunan ang iba't ibang mga kinakailangan sa scaffolding span. Maaaring i-customize ang mga hindi karaniwang haba (tulad ng 3.5m at 4.0m).
T: Maaari bang tanggalin ang mga diagonal braces, gamit lamang ang mga uprights at horizontal bar?
A: Mahigpit na ipinagbabawal na tanggalin ang mga dayagonal na brace: Ang mga dayagonal na brace ay mga pangunahing bahagi para sa paglaban ng scaffolding sa lateral displacement at overturning. Ang scaffolding na istraktura na gumagamit lamang ng mga uprights at pahalang na bar ay isang 'matibay na istraktura ng frame' na may napakahinang lateral stiffness. Sa ilalim ng mga pag-load ng konstruksiyon at pagkarga ng hangin, ang plantsa ay lubhang madaling kapitan ng pagbagsak, na lumalabag sa mga pambansang pamantayan sa kaligtasan.
