Ang mga sleeve coupler ay panlabas na scaffolding accessories na nagpapahaba sa haba ng scaffolding steel pipe nang hindi naaapektuhan ang structural stability ng scaffolding, at sa gayon ay nagbibigay ng axial continuity at load-bearing strength. Ang artikulong ito ay magbibigay ng detalyadong panimula sa mga sleeve coupler, ang kanilang mga sitwasyon sa aplikasyon, at kung paano gamitin ang mga ito nang tama.
Ano ang Sleeve Couplers?
Ang mga coupler ng manggas, na kilala rin bilang mga connector o external coupler, ay mga pangunahing bahagi sa mga scaffolding system, na ginagamit upang ikonekta ang mga scaffolding pipe na may panlabas na diameter na 48.3mm end-to-end. Maaari nilang ikonekta ang dalawang patayo na patayo, dalawang pahalang na bar nang pahalang, o dalawang diagonal na bar nang pahilis. Ang mga coupler ng manggas ay karaniwang gawa sa 4mm na makapal na high-strength steel plate sa pamamagitan ng stamping o forging na mga proseso, nakakatugon sa mga pamantayan ng EN74 o BS139, at nakakamit ang heavy-duty na Class B na performance na may slip resistance na lampas sa 9 kN.
Mga Karaniwang Pagtutukoy
Pangalan | Sleeve Coupler |
Pamantayan | EN74 Class B at BS1139 |
Materyal | Q235 na huwad o naselyohang bakal |
Kulay | Ginto o puti |
Mga pagtutukoy | 48.3mm × 48.3mm scaffolding steel pipe |
Kapal | 3.5mm |
Timbang | 1.0kg |
Mga fastener | High-strength bolts at nuts (hal., 1/2 inch BSW thread) |
Na-rate na Load | Hanggang 20 kN |
Paggamot sa ibabaw | Electro-galvanized, hot-dip galvanized |
Paglaban sa Slip | 9 KN |
Pagmamarka ng OEM | Available ang pagpapasadya |
Mga aplikasyon | Konstruksyon |
Moq | 1000 piraso |
Oras ng paghahatid | 20 araw pagkatapos matanggap ang deposito o letter of credit (L/C) |
Packaging | 25 piraso/bag, 1000 piraso/pallet, 20 pallets/20ft na lalagyan |
Mga Uri ng Coupler sa Scaffolding at Mga Pagkakaiba mula sa Sleeve Couplers

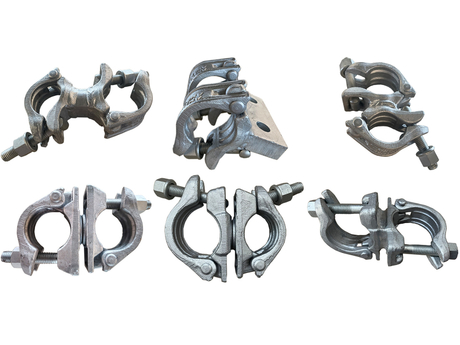

Mayroong iba't ibang uri ng scaffolding coupler na ginagamit sa scaffolding, karaniwang nakategorya bilang swivel coupler at right-angle coupler.
Uri ng Coupler | Function | Kalamangan | Mga disadvantages |
Sleeve Coupler | Naayos sa labas, pinalawak ang haba ng bakal na tubo | Malawakang ginagamit, matatag, matipid | Nangangailangan ng tumpak na pagkakahanay |

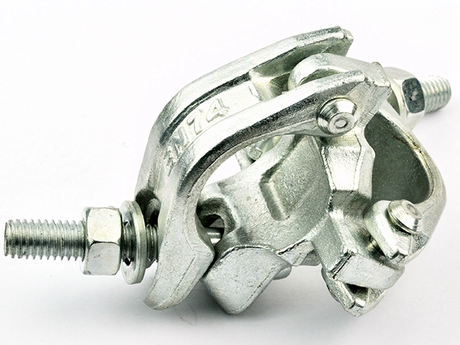

Swivel Coupler | Pinapagana ang mga koneksyon sa anumang anggulo | Flexible, madaling ibagay | Medyo kumplikadong pag-install |
Right-Angle Coupler | Pinapagana ang mga koneksyon sa right-angle | Madaling pag-install, pundasyon ng istruktura | Limitadong kakayahang umangkop |
Ano ang Mga Pag-uuri at Pagkakaiba ng mga Sleeve Coupler?
Stamped Sleeve Coupler: Kilala rin bilang karaniwang sleeve coupler, ito ay isang magaan at matipid na coupler na ginawa mula sa mga high-strength steel plate sa pamamagitan ng stamping, na nagbibigay ng mga end-to-end na koneksyon para sa mga pundasyon.
Forged Sleeve Coupler: Kilala rin bilang isang heavy-duty na manggas na koneksyon, ito ay angkop para sa mataas na load-bearing application at ito ay isang mainam na pagpipilian para sa malupit na kapaligiran ng konstruksiyon.
Bukod pa rito, ayon sa mga pamantayan, ang mga coupler ay maaaring nahahati sa British standard sleeve couplers at EN74 Class B sleeve couplers.

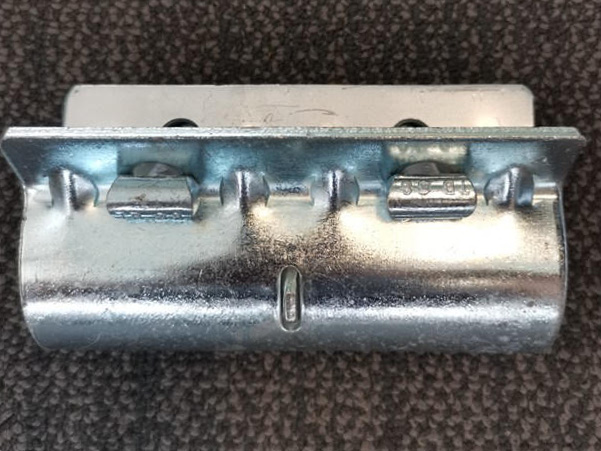

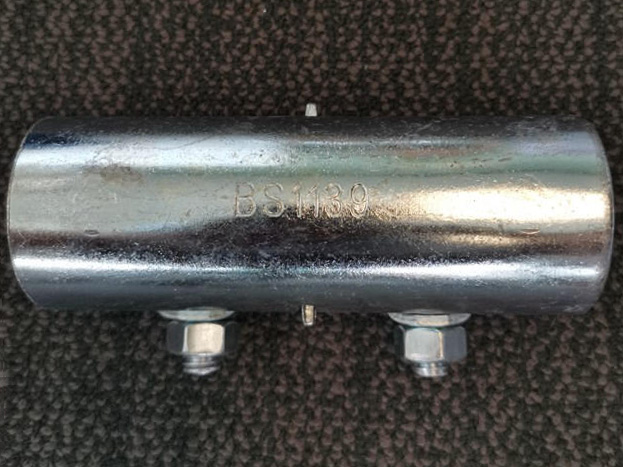

British standard sleeve couplers: Isang karaniwang ginagamit na karaniwang uri.

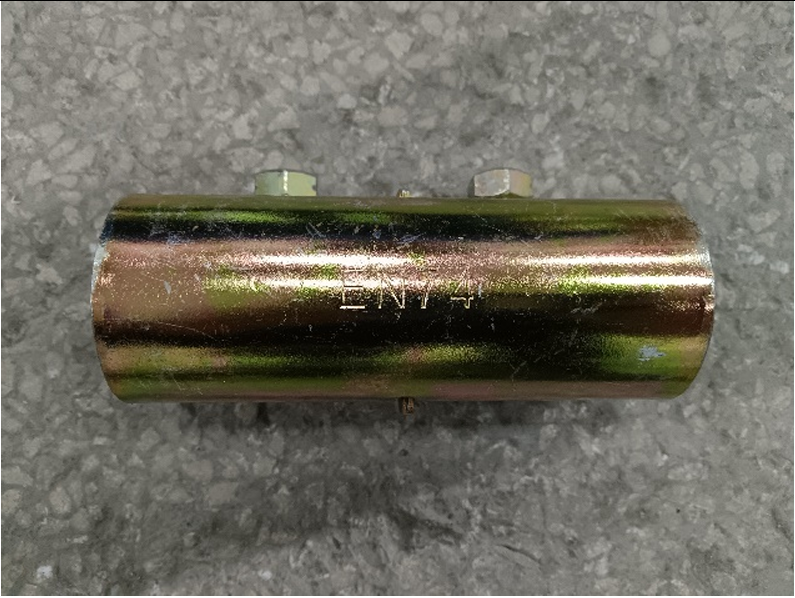

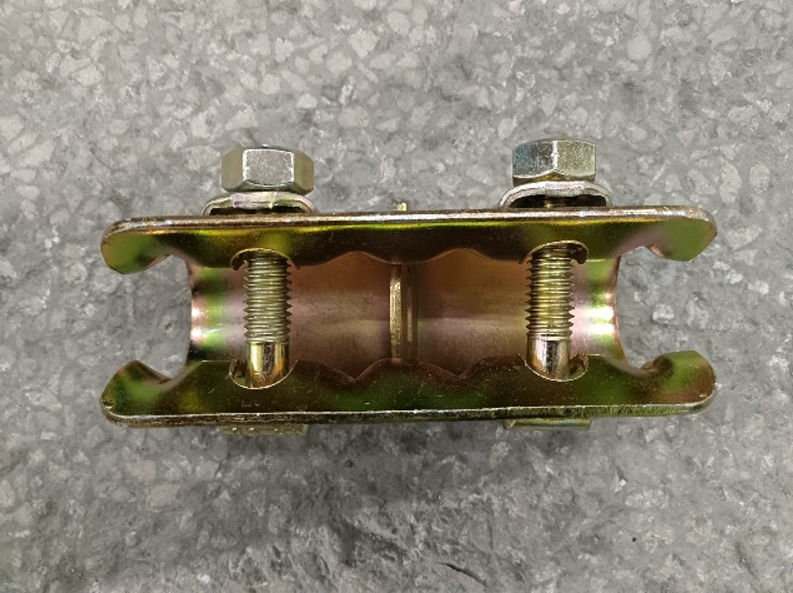

EN74 Class B sleeve couplers: Couplers na may mas mataas na anti-slip performance at load-bearing capacity kumpara sa Class A coupler.
Ang lahat ng mga modelo ay partikular na idinisenyo para sa scaffolding steel pipe na may panlabas na diameter na 48.3mm, na tinitiyak ang tuluy-tuloy na pagpapalitan sa mga lugar ng konstruksiyon.
Ano ang mga Bentahe ng Sleeve Couplers?
Pinahabang Haba: Maaaring pahabain ng mga coupler ng manggas ang haba ng mga scaffolding pipe nang hindi nagdaragdag ng mga karagdagang istruktura ng suporta.
Katatagan: Nagbibigay ng malakas at secure na koneksyon sa pagitan ng mga bakal na tubo.
Versatility: Angkop para sa iba't ibang configuration ng scaffolding.
Ekonomiya: Kung ikukumpara sa pag-splice ng maramihang mas maiikling steel pipe, kadalasang mas matipid ang paggamit ng mga sleeve coupler.
Saan Maaaring Gamitin ang Mga Sleeve Coupler?
Ang mga sleeve coupler ay karaniwang ginagamit sa mga proyektong nangangailangan ng pinahabang haba o taas ng scaffolding, tulad ng:
High-Rise Building Construction: Sa mga high-rise building construction projects, madalas na kailangang itayo ang scaffolding sa napakataas na taas.
Mga Proyekto sa Pagpapanatili ng Tulay: Sa mga proyekto sa pagpapanatili at pagkukumpuni ng tulay, ang scaffolding ay kailangang magtagal ng malalayong distansya.
Mga Industrial Plant: Sa mga industriyal na kapaligiran kung saan kailangang magtayo ng plantsa para sa pagpapanatili at pagkukumpuni.
Paano Gamitin nang Tama ang Sleeve Couplers?
Gabay sa Pag-install ng Sleeve Coupler
Paghahanda: Tiyakin na ang mga bakal na tubo na ikokonekta ay malinis at walang mga debris, at ang mga ibabaw ng magkasanib na tubo ay makinis para sa isang mahigpit na pagkakasya.
Pag-align: Ihanay ang dalawang bakal na tubo mula sa dulo.
Pag-install ng Coupler: I-slide ang sleeve coupler papunta sa mga aligned steel pipe.
Secure: Gumamit ng wrench para higpitan ang mga bolts para ma-secure ang coupler sa lugar, na may torque na humigit-kumulang 50 Nm.
Inspeksyon: Ilapat ang manu-manong puwersa upang subukan at matiyak na ang mga bakal na tubo ay matatag na konektado at secure.
Mga Pag-iingat sa Paggamit ng Sleeve Coupler
Kapag gumagamit ng sleeve coupler, bigyang-pansin ang mga sumusunod:
Tamang Pag-install: Tiyaking ang sleeve coupler ay tama at secure na naka-install upang maiwasan ang mga aksidente.
Regular na Inspeksyon: Regular na siyasatin ang mga coupler ng manggas; tukuyin kung maaari pa ring gamitin ang mga pagod o nasira na mga coupler.
Load Capacity: Mahigpit na sumunod sa load capacity ng sleeve coupler upang maiwasan ang pinsala dahil sa overloading.
Manwal sa Pagpapanatili ng Sleeve Coupler
Ang mga coupler ng manggas ay nangangailangan ng regular na pagpapanatili at inspeksyon habang ginagamit. Ang napapanahong pagpapalit ng malubhang nasira na mga coupler ay nagsisiguro sa katatagan at kaligtasan ng scaffolding system.
Pagpapanatili:
Regular na suriin ang kondisyon ng sinulid ng bolts at nuts upang matiyak na gumagana nang maayos ang mga sleeve coupler.
Maglagay ng rust inhibitor sa panahon ng pag-iimbak.
Mag-imbak sa isang tuyo, off-the-ground na istante.
Inspeksyon:
Visual na inspeksyon: Suriin kung may mga palatandaan ng pagkasira, kalawang, o pinsala.
Pagsusuri sa functional: Subukan ang function ng koneksyon ng mga coupler upang matiyak na gumagana ang mga ito nang tama.
Paglilinis: Suriin ang mga coupler at paligid kung may kalawang o dumi at linisin kaagad.
Konklusyon
Ang mga scaffolding sleeve coupler ay angkop para sa iba"t ibang proyekto ng scaffolding at malawakang ginagamit sa mga platform ng pagbabarena ng langis at gas, pagtatayo ng entablado, mga guardrail, at iba pang mga field. Ang wastong paggamit at pagpapanatili ng mga coupler ay maaaring epektibong mapahaba ang kanilang buhay ng serbisyo.
FAQ ng Sleeve Coupler
Ano ang mga pangunahing pag-andar ng mga coupler ng manggas?
Pangunahing ginagamit ang mga sleeve coupler para sa mga end-to-end na koneksyon ng scaffolding steel pipe, na epektibong nagpapahaba sa haba at taas ng scaffolding pipe nang hindi nakompromiso ang structural stability.
Anong mga pamantayan ang natutugunan ng mga coupler ng manggas?
Ang mga coupler ng manggas na ginawa ng EK scaffolding ay sumusunod sa mga pamantayan ng EN74 Class B at BS1139 at maaaring magbigay ng mga ulat ng pagsubok sa SGS.
Ano ang pagkakaiba sa pagitan ng mga coupler ng manggas at panloob na mga coupler?
Ang mga coupler ng manggas ay kumonekta sa labas sa mga bakal na tubo, na nag-aalok ng mas mataas na pangkalahatang higpit at karaniwang ginagamit para sa mga 48.3mm na bakal na tubo.
Ang mga panloob na coupler ay kumonekta sa loob sa mga bakal na tubo, na nagreresulta sa isang mas malinis na hitsura at mas mababang tigas sa punto ng koneksyon, ngunit may mas mataas na katatagan.
Ano ang mga pakinabang ng paggamit ng mga coupler ng manggas sa mga proyekto ng scaffolding?
Pinapalawak nila ang haba at taas ng scaffolding, pinapanatili ang katatagan ng sistema ng scaffolding, at nagbibigay ng higit na kakayahang umangkop sa pagtatayo at pagsasaayos ng scaffolding.
Sa anong mga sitwasyon angkop ang mga coupler ng manggas?
Ang mga manggas na coupler ay may malawak na hanay ng mga aplikasyon at maaaring gamitin sa anumang senaryo na nangangailangan ng pinahabang haba o taas ng scaffold, tulad ng pagtatayo ng mataas na gusali, mga proyekto sa pagpapanatili ng tulay, at mga pang-industriyang lugar tulad ng mga platform ng pagbabarena ng langis at gas. Maaari din silang gamitin sa pagtatayo ng entablado at proteksyon ng guardrail.
Paano naayos ang mga sleeve coupler sa scaffold steel pipe?
Ihanay ang mga dulo ng dalawang scaffold steel pipe, ipasok ang sleeve coupler, at higpitan ang bolts gamit ang isang wrench o ipasok ang mga pin para sa secure na pangkabit.
Anong mga pag-iingat sa kaligtasan ang dapat gawin kapag gumagamit ng mga coupler ng manggas?
Una, ang wastong pag-install ay mahalaga. Sa panahon ng paggamit, mahigpit na sumunod sa mga rekomendasyon sa pagkarga mula sa tagagawa ng scaffolding at regular na suriin ang mga coupler para sa pagkasira o pagkasira.
Aling mga scaffolding system ang tugma sa mga sleeve coupler?
Ang aming mga sleeve coupler ay idinisenyo na may 48.3mm outer diameter steel pipe at tugma sa karamihan ng mga modular scaffolding system, tulad ng disc scaffolding, cup-lock scaffolding, quick-assembly scaffolding, at portal frame. Mahalagang tandaan na ang mga bakal na tubo para sa mga scaffolding system na ito ay dapat na may panlabas na diameter na 48.3mm.
Nag-aalok ka ba ng mga serbisyo sa pagpapasadya o humahawak ng malalaking order?
Bilang isang tagagawa ng scaffolding, ang EK scaffolding ay may sariling linya ng produksyon at maaaring magbigay ng mga serbisyo sa pagpapasadya. Gayunpaman, sinusuportahan lamang namin ang malalaking dami ng mga order.
